Van bướm inox vi sinh

Van bướm inox vi sinh là gì?

Van bướm inox vi sinh là một thiết bị cơ khí chuyên dụng thuộc nhóm van công nghiệp, được lắp đặt trên hệ thống đường ống để kiểm soát, điều tiết hoặc ngăn chặn hoàn toàn dòng chảy của lưu chất. Tên gọi “van bướm” xuất phát từ thiết kế của đĩa van: một đĩa kim loại hình tròn, dẹt, được gắn với trục xoay ở giữa, hoạt động đóng/mở tựa như đôi cánh bướm đang đập.

Điểm làm nên giá trị cốt lõi của dòng van này chính là yếu tố “vi sinh” (Sanitary). Toàn bộ thiết bị được chế tạo 100% từ thép không gỉ cao cấp (Inox SUS304, 316 hoặc 316L). Bề mặt trong và ngoài của van trải qua quá trình xử lý đánh bóng điện hóa hoặc cơ học cực kỳ khắt khe, đạt độ nhám rất thấp (Ra từ 0.4µm đến 0.8µm). Độ bóng gương này ngăn chặn tuyệt đối tình trạng lưu chất bám dính lên thành van, triệt tiêu môi trường sinh sôi của vi sinh vật và nấm mốc.

So sánh van bướm inox vi sinh và van bướm công nghiệp:

Khi đứng trước quyết định đầu tư, nhiều kỹ sư thường băn khoăn về sự chênh lệch giá cả giữa van inox vi sinh và van inox công nghiệp thông thường. Dù có chung nguyên lý hoạt động, hai dòng van này lại phục vụ cho những môi trường hoàn toàn khác biệt. Việc nhầm lẫn hoặc dùng thay thế chúng có thể dẫn đến những sự cố nghiêm trọng về chất lượng sản phẩm. Sự khác biệt giữa hai thiết bị này được thể hiện rõ nét qua các thông số kỹ thuật và thiết kế đặc thù dưới đây:

• Chất lượng bề mặt: Van bướm công nghiệp thường có bề mặt đúc thô ráp, dễ bị oxy hóa và bám cặn. Ngược lại, van bướm inox vi sinh được đánh bóng gương hoàn hảo, tuân thủ các tiêu chuẩn vệ sinh quốc tế như FDA, 3-A.
• Thiết kế không điểm chết (Zero Dead Leg): Van công nghiệp thường có khe hở giữa đĩa van và gioăng, tạo ra “khoang chết” đọng nước. Van vi sinh được thiết kế với gioăng đệm ôm khít hoàn toàn đĩa van, đảm bảo lưu chất trượt đi 100% không để lại cặn bẩn lên men.
• Phương thức kết nối: Van công nghiệp thiên về lắp bích (Flange) hoặc kẹp wafer cỡ lớn để chịu áp suất siêu cao. Trong khi đó, van bướm vi sinh ưu tiên các kết nối tháo lắp nhanh như Clamp hoặc rắc-co, phục vụ quy trình làm sạch tại chỗ (CIP/SIP) liên tục.

Cấu tạo của van bướm inox vi sinh

Để mang lại khả năng đóng cắt dòng chảy nhanh chóng, chính xác nhưng vẫn đảm bảo sự vô trùng tuyệt đối, một chiếc van bướm vi sinh được cấu thành từ sự lắp ghép hoàn hảo của các chi tiết cơ khí tinh xảo. Mỗi bộ phận đều phải tuân thủ nghiêm ngặt tiêu chuẩn về vật liệu và thiết kế.

Cấu trúc hoàn chỉnh của sản phẩm này bao gồm các bộ phận trọng yếu sau:

• Thân van (Body): Khung bảo vệ bên ngoài, thường được đúc nguyên khối từ Inox 304 hoặc 316L. Thân van có thiết kế gọn nhẹ, hai đầu được gia công theo dạng nối Clamp, ren hoặc vát mép để hàn.
• Đĩa van (Lá van/Disc): Dạng đĩa tròn dẹt, là bộ phận trực tiếp tiếp xúc với lưu chất để cản trở hoặc cho phép dòng chảy đi qua. Đĩa van được đánh bóng siêu mịn để giảm ma sát và chống bám dính.
• Trục van (Stem): Thanh kim loại hình trụ kết nối từ bộ phận điều khiển bên trên xuống đĩa van, làm nhiệm vụ truyền lực xoay mưu mô-men xoắn.
• Gioăng làm kín (Seat/Seal): Bộ phận cực kỳ quan trọng giúp van không bị rò rỉ. Thường được làm từ Silicon (mềm dẻo, dùng cho đồ uống), EPDM (chịu hóa chất, xút) hoặc PTFE/Teflon (chịu nhiệt độ cao).
• Bộ phận truyền động: Là phần nằm trên cùng, có thể là tay gạt cơ học hoặc các bộ truyền động tự động (khí nén, điện).

Nguyên lý hoạt động của van bướm inox vi sinh

Giống như hầu hết các dòng van bướm khác, van bướm inox vi sinh vận hành dựa trên chuyển động xoay góc 90 độ của trục van và đĩa van. Đây là một cơ chế cơ học đơn giản nhưng mang lại hiệu quả kiểm soát dòng chảy cực kỳ ấn tượng, ít gây tổn thất áp suất.

Quá trình vận hành của thiết bị diễn ra qua hai trạng thái cơ bản sau:

• Trạng thái mở hoàn toàn: Khi người vận hành hoặc bộ điều khiển xoay trục van một góc 90 độ, đĩa van sẽ xoay theo và nằm song song với hướng dòng chảy của lưu chất. Lúc này, lưu chất dễ dàng đi qua hai bên mặt đĩa với lưu lượng đạt mức cực đại.
• Trạng thái đóng kín: Khi trục van được xoay ngược lại về vị trí 0 độ, đĩa van sẽ nằm vuông góc với đường ống. Mép của đĩa van ép chặt vào lớp gioăng làm kín, chặn đứng toàn bộ dòng chảy mà không để lọt dù chỉ một giọt lưu chất. Có thể điều chỉnh góc xoay ở các vị trí trung gian (ví dụ 30, 45, 60 độ) để điều tiết lưu lượng.

Điểm nổi bật của van bướm inox vi sinh

Sự ưu ái của các nhà thầu và kỹ sư nhà máy dành cho dòng sản phẩm này không phải là ngẫu nhiên. Nó sở hữu một loạt các đặc tính cơ – hóa học vượt trội, giải quyết triệt để những vấn đề mà van công nghiệp thông thường khó có thể xử lý được một cách “mượt mà”.

Những ưu điểm sáng giá khiến dòng van này trở thành lựa chọn hàng đầu bao gồm:

• Đạt chuẩn an toàn vệ sinh: Vật liệu Inox cùng gioăng đệm đạt chứng nhận FDA, hoàn toàn không thôi nhiễm chất độc hại vào thực phẩm hay dược phẩm.
• Bền bỉ trước hóa chất và nhiệt độ: Chống lại sự ăn mòn của axit nhẹ, kiềm, xút tẩy rửa và chịu được nhiệt độ cao (lên đến 180°C – 200°C) trong các quy trình tiệt trùng bằng hơi nước.
• Tháo lắp và vệ sinh siêu tốc: Thiết kế thông minh kết hợp cùng các ngàm kẹp Clamp cho phép kỹ thuật viên tháo rời toàn bộ van chỉ trong vài giây mà không cần dụng cụ chuyên môn, cực kỳ lý tưởng cho hệ thống CIP.
• Vận hành đóng mở nhẹ nhàng: Không gây tiếng ồn, không sinh ra hiện tượng búa nước (Water hammer) làm nứt vỡ đường ống khi đóng mở đột ngột.

Các loại van bướm inox vi sinh phổ biến hiện nay

Để thích ứng với đa dạng các thiết kế đường ống và mức độ tự động hóa của từng nhà máy, van bướm vi sinh được tinh chỉnh thành nhiều phiên bản khác nhau. Việc nắm rõ các biến thể này sẽ giúp bạn chọn đúng thiết bị, tránh tình trạng “râu ông nọ cắm cằm bà kia”.

Dưới đây là cách phân loại chi tiết theo hai tiêu chí cốt lõi: phương thức vận hành và kiểu kết nối đường ống.

Phân loại theo phương thức vận hành

Dựa vào cách thức cấp lực để đóng/mở đĩa van, hệ thống điều khiển được chia thành 4 nhóm chính:

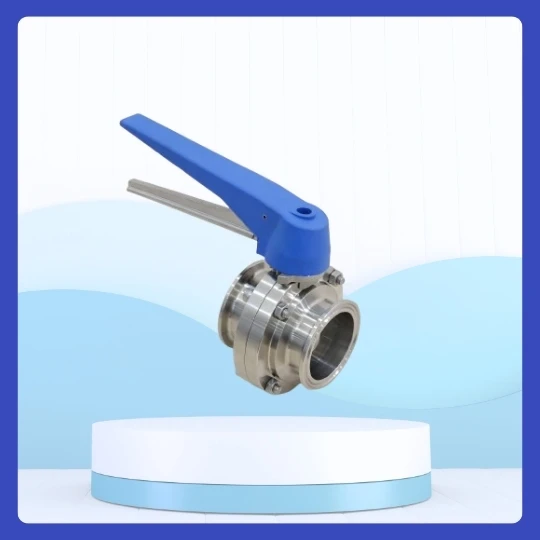

• Van bướm tay kẹp: Sử dụng bộ phận tay gạt dạng kẹp (như mỏ vịt) để bóp và di chuyển lá van. Có nhiều nấc gài tương ứng với các góc mở khác nhau để điều tiết lưu lượng. Thiết kế gọn, thao tác nhanh, dùng cho đường ống nhỏ.

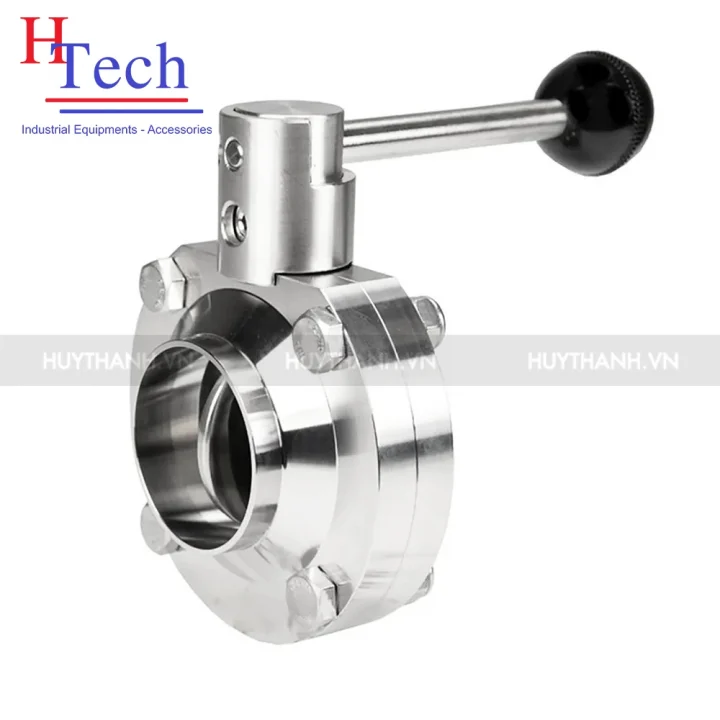

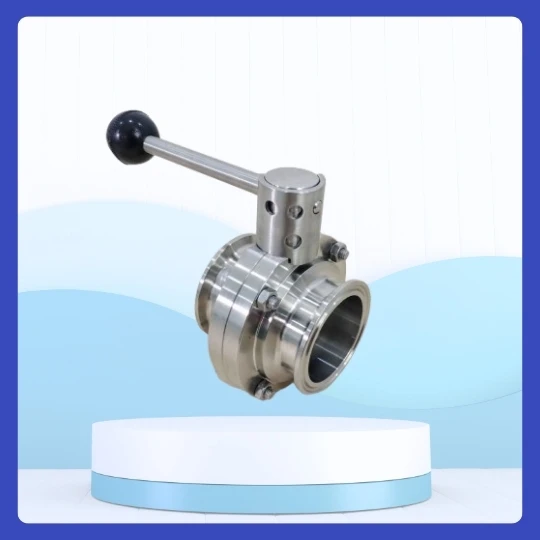

• Van bướm tay rút: Trang bị thanh tay rút dạng chốt lò xo. Người dùng sẽ kéo nhẹ núm tròn và gạt sang các vị trí mong muốn. Dòng van bướm tay rút này chịu lực tốt hơn, độ bền cơ học cao, thường dùng cho các size van lớn.

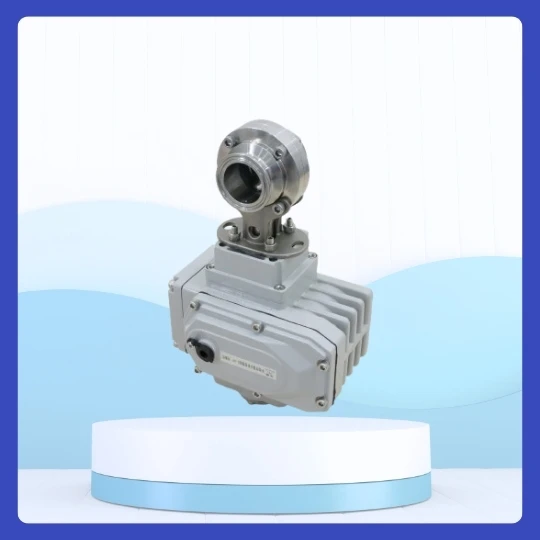

• Van bướm chỉnh điện (Điều khiển điện): Tích hợp bộ truyền động mô-tơ điện (24V, 220V). Tự động đóng mở theo tín hiệu từ phòng điều khiển trung tâm (PLC). Thiết bị này là cốt lõi của các nhà máy thông minh, giúp giảm thiểu sự can thiệp thủ công.
• Van bướm điều khiển khí nén: Đóng mở siêu tốc (chỉ 1-2 giây) bằng áp lực khí nén, cực kỳ an toàn trong môi trường dễ cháy nổ như kho hóa chất hay xăng dầu.

Phân loại theo kiểu kết nối

Sự linh hoạt của hệ thống đường ống phụ thuộc rất lớn vào cách van được liên kết với các đoạn ống khác. Bạn có thể lựa chọn một trong các chuẩn sau:

• Kết nối Clamp (Kẹp nhanh): Sử dụng cùm Clamp inox siết chặt hai mặt bích vi sinh có lót gioăng ở giữa. Đây là chuẩn kết nối được yêu thích nhất vì tính cơ động cực cao, làm sạch nhanh chóng.
• Kết nối Hàn (Welded): Hai đầu van được hàn chết trực tiếp vào đường ống. Kiểu này tạo ra một hệ thống đồng nhất, kín tuyệt đối, chịu áp lực cực cao. Tuy nhiên, việc bảo trì sẽ khó khăn hơn vì phải cắt ống
• Kết nối Ren (Rắc-co vi sinh): Dòng van này có hai đầu được gia công dạng ren rắc-co (Union thread) vi sinh chuẩn hệ DIN hoặc SMS. Khi lắp đặt, bạn chỉ cần vặn đai ốc rắc-co để ép chặt van vào đường ống. Sự ưu việt của kiểu kết nối rắc-co nằm ở chỗ nó tạo ra một liên kết vô cùng vững chắc, chịu được áp lực rung lắc mạnh hơn kiểu Clamp, nhưng lại dễ dàng tháo lắp bằng cờ-lê móc khi cần bảo dưỡng thay gioăng, hoàn toàn không phải cắt gọt như kiểu hàn. Nó đặc biệt hữu dụng trong các không gian hẹp.

Ứng dụng chuyên sâu của van bướm inox vi sinh

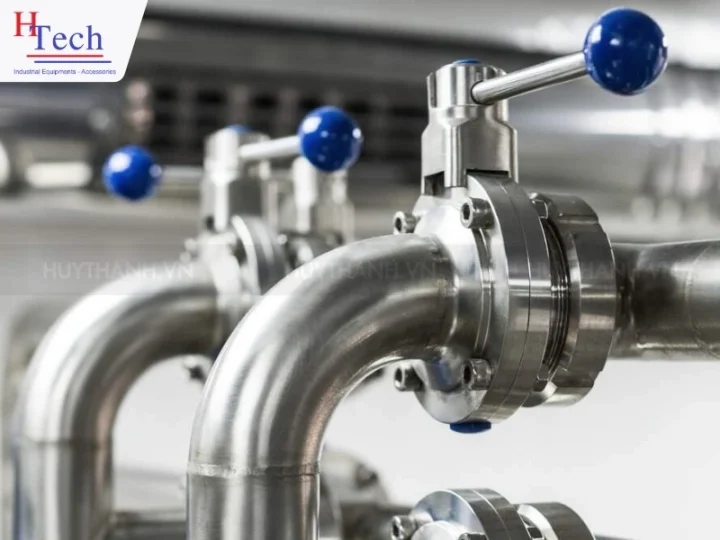

Là một mắt xích đảm bảo “tính sạch” cho chuỗi cung ứng, van bướm inox vi sinh có mặt ở hầu hết các nhà máy sản xuất hàng tiêu dùng và y tế thiết yếu trên toàn cầu. Chúng ta có thể dễ dàng nhận thấy sự hiện diện của thiết bị này trong các quy trình cốt lõi sau:

• Ngành Thực phẩm & Đồ uống (F&B): Kiểm soát lưu lượng sữa tươi, bia, rượu vang lỏng, nước ép trái cây cô đặc, nước giải khát, dầu ăn và nước mắm.
• Ngành Dược phẩm & Y tế: Điều tiết dòng chảy tại các bồn pha chế thuốc nước, huyết thanh, vắc-xin, và hệ thống lọc nước cất vô trùng (WFI).
• Ngành Hóa mỹ phẩm: Vận chuyển an toàn các dung dịch có tính bám dính như kem dưỡng da, sữa tắm, dầu gội, tinh dầu nước hoa.
• Ngành Hóa chất tinh khiết: Hệ thống xử lý dung môi, cồn y tế, chất lỏng kỹ thuật phòng sạch.

Hậu quả khi sử dụng van bướm inox kém chất lượng

Việc cắt giảm ngân sách bằng cách mua van bướm trôi nổi, giá rẻ hoặc dùng sai van công nghiệp thay thế là một sự “đánh cược” vô cùng nguy hiểm. Nó có thể phá hủy nỗ lực của toàn bộ dây chuyền sản xuất chỉ vì một lỗ hổng nhỏ.
Nếu hệ thống vô trùng của bạn phải sử dụng các loại van kém chất lượng, hãy chuẩn bị tinh thần đối mặt với những hậu quả sau:

• Nguy cơ nhiễm khuẩn toàn diện: Inox pha tạp chất, gia công thô ráp sẽ nhanh chóng tạo ra các ổ vi khuẩn (Biofilm). Chúng lên men, làm biến chất toàn bộ lô sữa, lô thuốc, dẫn đến việc phải thu hồi và bồi thường thiệt hại hàng tỷ đồng.
• Thôi nhiễm kim loại nặng: Dưới sự tác động của hóa chất CIP nóng, van inox “dỏm” (inox 201 dập mác 304) sẽ bị oxy hóa, rỉ sét, hòa tan các kim loại độc hại trực tiếp vào đồ uống, đe dọa sức khỏe người tiêu dùng.
• Rò rỉ lưu chất: Gioăng đệm bằng nhựa tái chế kém chất lượng sẽ bị chai cứng, giãn nở vì nhiệt và rách toạc. Sự cố này gây rò rỉ hóa chất, nguyên liệu đắt tiền ra sàn nhà máy.
• Chết máy và gián đoạn sản xuất: Trục van kẹt, gãy tay gạt khiến dây chuyền phải ngừng hoạt động (Downtime) liên tục để sửa chữa, làm chậm tiến độ giao hàng.

Huy Thành – Nhà cung cấp van bướm inox vi sinh uy tín hàng đầu

Giữa ma trận vật tư công nghiệp đa dạng về nguồn gốc và chất lượng, Huy Thành vươn lên mạnh mẽ và định vị mình là nhà nhập khẩu, phân phối các giải pháp van công nghiệp và phụ kiện vi sinh chuẩn mực, đáng tin cậy. Khi lựa chọn đồng hành cùng Huy Thành, quý đối tác và doanh nghiệp không chỉ mua một sản phẩm kim loại, mà đang mua sự an tâm tuyệt đối nhờ những giá trị thiết thực sau:

• Sản phẩm chuẩn vi sinh quốc tế: 100% van bướm inox vi sinh của chúng tôi đều đạt chuẩn Inox 304/316L, bề mặt bóng gương Ra ≤ 0.8µm, gioăng đệm đạt chuẩn FDA. Cung cấp minh bạch chứng chỉ CO/CQ.
• Đa dạng chuẩn loại: Có sẵn kho số lượng lớn các dòng van bướm tay rút, tay kẹp, điều khiển điện/khí nén với đầy đủ size chuẩn từ DN15 đến DN200 và các chuẩn nối Clamp, Hàn, Rắc-co.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm thực chiến sẽ lắng nghe bài toán của bạn, từ đó bóc tách thông số áp lực, lưu chất, nhiệt độ để chọn ra model van tối ưu nhất, không thừa không thiếu.
• Cung cấp phụ kiện đồng bộ: Trọn bộ giải pháp từ đường ống vi sinh, tê, cút, cùm clamp, mặt bích cho đến hệ thống tự động hóa đi kèm.

Kết luận

Trong một hệ thống sản xuất công nghệ cao, van bướm inox vi sinh không đơn giản chỉ là công cụ đóng mở, nó chính là “người gác đền” bảo vệ uy tín thương hiệu của doanh nghiệp trước người tiêu dùng. Sự ổn định, tính sạch sẽ và độ bền bỉ của sản phẩm này mang lại lợi ích kinh tế dài hạn to lớn, vượt xa chi phí đầu tư ban đầu. Hãy đảm bảo bạn chọn đúng loại van, đúng vật liệu và đúng nhà cung cấp để dây chuyền luôn vận hành hoàn hảo nhất.

Bạn đang lên bản vẽ cho một dự án F&B hoặc cần thay thế cấp tốc van bướm vi sinh cho xưởng dược phẩm của mình? Hãy để chúng tôi giúp bạn bóc tách vật tư và tối ưu hóa chi phí.
