Tìm hiểu về gioăng vi sinh

Một hệ thống đường ống inox vi sinh dù được hàn và gia công bề mặt tinh xảo đến đâu vẫn bắt buộc phải có các điểm kết nối cơ khí rời như ngàm kẹp clamp, mặt bích, rắc-co,… để phục vụ cho công tác tháo lắp, bảo trì van, máy bơm công nghiệp hoặc bồn chứa. Tại các nút giao này, gioăng vi sinh xuất hiện như một thành phần trung gian không thể thiếu. Để định cỡ và cấu hình chính xác, người thiết kế hệ thống cần thấu hiểu bản chất cấu tạo cũng như trọng trách của chi tiết này.

Khái niệm gioăng vi sinh là gì?

Khác biệt hoàn toàn so với các loại ron cao su công nghiệp thông thường, gioăng vi sinh (Sanitary Gaskets) là những vòng đệm đàn hồi chuyên dụng được chế tác từ các chuỗi polymer hoặc elastomer có độ tinh khiết cực cao.

Trong quá trình sản xuất, vật liệu làm gioăng phải trải qua các công đoạn lưu hóa và xử lý nhiệt khắt khe nhằm đảm bảo bề mặt đạt độ nhẵn mịn tuyệt đối, loại bỏ hoàn toàn các lỗ rỗng vi mô (micro-pores). Đặc tính cốt lõi của gioăng vi sinh là sự trơ lỳ về mặt hóa học: chúng không phản ứng với dung môi, không sinh mùi vị và tuyệt đối không thôi nhiễm vi nhựa vào lưu chất khi bị dòng chảy ma sát liên tục.

Vai trò của gioăng vi sinh trong mạng lưới cơ lưu chất

Sự hiện diện của chiếc vòng đệm đàn hồi này không chỉ đơn thuần là lấp đầy khoảng trống vật lý, mà còn giải quyết triệt để các rủi ro về nhiệt động lực học và an toàn sinh học. Nhìn từ góc độ kỹ thuật, gioăng vi sinh đảm nhận ba vai trò chốt chặn sống còn:

• Bảo toàn áp suất và chống rò rỉ (Leak-proof): Dưới lực siết cơ học của cùm clamp hoặc bu-lông mặt bích, cấu trúc polymer của gioăng sẽ biến dạng đàn hồi để điền đầy mọi vết xước vi mô trên bề mặt bích kim loại. Liên kết này tạo ra một vòng đệm kín khít hoàn hảo, chịu được áp lực cao từ lực đẩy của máy bơm, ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất gây thất thoát chi phí.
• Triệt tiêu điểm mù sinh học (Dead legs): Thiết kế hình học của gioăng được tính toán để lấp phẳng các khe hẹp giữa hai đoạn ống nối. Việc loại bỏ các rãnh nứt vi mô này giúp triệt tiêu không gian cư trú và ươm tạo của bào tử vi khuẩn, ngăn chặn sự hình thành của các màng sinh học (biofilm) cứng đầu.
• Tương thích tối đa với chu trình CIP/SIP: Nhờ bề mặt trơn nhẵn và không bám dính, gioăng vi sinh cho phép hóa chất tẩy rửa (kiềm, axit) và hơi nước tiệt trùng luân chuyển tuần hoàn với vận tốc cao qua mọi ranh giới kết nối. Điều này đảm bảo quá trình làm sạch tại chỗ diễn ra triệt để, không để lại cặn bẩn hay hóa chất tồn dư làm ảnh hưởng đến mẻ sản xuất tiếp theo.

Đặc điểm kỹ thuật tạo nên sự khác biệt của gioăng vi sinh

Để được cấp phép sử dụng trong các môi trường đòi hỏi mức độ vệ sinh vô trùng, một chiếc gioăng phải vượt qua các bài kiểm tra khắc nghiệt về độ bền vật lý và độ ổn định hóa học. Dưới đây là những đặc điểm kỹ thuật phân tách gioăng vi sinh khỏi các vật tư làm kín phổ thông.

• Tính tương thích sinh học cao (Không thôi nhiễm): Các loại polymer tạo nên gioăng tuyệt đối không chứa phụ gia độc hại, không sinh ra mùi vị lạ và không giải phóng vi nhựa (migration) vào nguyên liệu, ngay cả khi bị dòng chảy ma sát liên tục
• Chống chịu biên độ nhiệt cực đoan: Dây chuyền sản xuất luôn trải qua các pha gia nhiệt, làm lạnh đột ngột và quy trình tiệt trùng bằng hơi nước (SIP) với nhiệt độ lên tới 140°C. Gioăng vi sinh có khả năng duy trì đặc tính đàn hồi ở dải nhiệt độ từ -50°C đến 260°C (tùy vật liệu) mà không bị nóng chảy hay giòn gãy.
• Kháng hóa chất tẩy rửa mạnh (CIP): Trong quy trình Clean-In-Place, đường ống sẽ được ngâm sục bằng dung dịch kiềm (Xút NaOH) và Axit loãng. Các vật liệu gioăng vi sinh cao cấp được tinh chỉnh cấu trúc phân tử để không bị trương nở, mủn rách hay lão hóa trước sự tấn công của các tác nhân oxy hóa này.

Phân loại gioăng vi sinh theo hệ quy chiếu kỹ thuật

Việc đồng nhất sử dụng một loại gioăng cho toàn bộ nhà máy là một sai lầm phổ biến, dẫn đến sự cố bục rò rỉ ngoài ý muốn. Kỹ sư cần phân loại và cấu hình thiết bị dựa trên ba lăng kính: cấu trúc vật liệu, chuẩn kết nối cơ khí và chứng nhận y tế.

Phân loại dựa trên cấu trúc vật liệu polymer

Vật liệu cấu thành là biến số quan trọng nhất quyết định giới hạn nhiệt độ, áp suất và khả năng kháng dung môi của gioăng. Bảng phân tích dưới đây chỉ ra đặc tính của 5 loại vật liệu cốt lõi:

• EPDM (Ethylene Propylene Diene Monomer): Là vật liệu cơ sở phổ biến nhất trong ngành F&B. EPDM chịu được nhiệt độ lên đến 150°C, kháng hơi nước, nước nóng, kháng kiềm và axit loãng cực tốt. Tuy nhiên, nó không phù hợp để tiếp xúc với dầu khoáng, mỡ động/thực vật vì sẽ bị trương nở.
• Silicone: Sở hữu dải nhiệt độ vận hành ấn tượng (-50°C đến 230°C) và độ tinh khiết cao nhất, không mùi không vị. Silicone rất linh hoạt, là lựa chọn số một cho ngành dược phẩm, y tế và các điểm kết nối cần hấp tiệt trùng liên tục. Nhược điểm của Silicone là khả năng chịu ma sát và kháng hóa chất mạnh kém hơn EPDM.
• Viton (FKM – Fluoroelastomer): “Cỗ xe tăng” trong dòng vật liệu đàn hồi. Viton chịu được nhiệt độ 200°C và vô hiệu hóa hầu hết các loại dung môi, axit đậm đặc, hóa chất tinh khiết và dầu mỡ. Đây là giải pháp cho các môi trường sản xuất hóa mỹ phẩm hoặc chiết xuất dầu khắc nghiệt.
• PTFE (Teflon): Cung cấp khả năng kháng hóa chất phổ quát (gần như trơ tuyệt đối) và chịu nhiệt lên tới 260°C. Bề mặt PTFE có hệ số ma sát cực thấp, chống bám dính hoàn hảo. Tuy nhiên, PTFE là nhựa cứng, độ đàn hồi rất kém, dễ bị biến dạng vĩnh viễn (cold flow) nếu siết lực quá mạnh.
• Gioăng bọc PTFE (Encapsulated Gaskets): Giải pháp công nghệ lai hoàn hảo. Cấu tạo gồm lõi cao su đàn hồi (Silicone hoặc Viton) được bọc kín bởi một lớp vỏ PTFE mỏng bên ngoài. Thiết kế này vừa giữ được độ kín khít, chống rung xóc của lõi cao su, vừa phô diễn khả năng kháng hóa chất trơ lỳ của lớp áo Teflon.

Phân loại theo thiết kế kết nối cơ khí

Hình dáng hình học của gioăng phải khớp chính xác 100% với biên dạng của chuẩn kết nối inox vi sinh để loại bỏ khe hở sinh học.

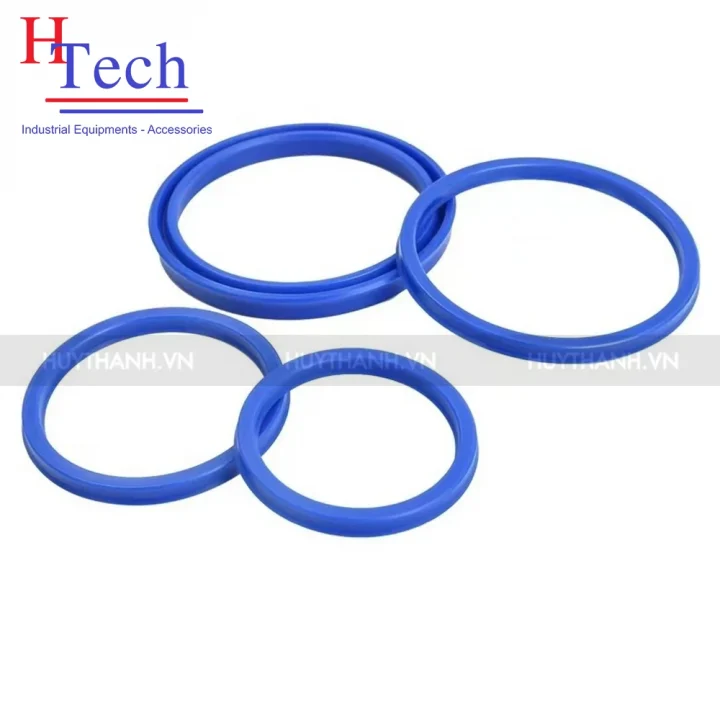

• Gioăng kẹp (Tri-clamp Gasket): Có thiết kế dạng vòng tròn với bờ môi nhô lên ở hai mặt (rãnh định vị). Chúng được đặt kẹp giữa hai ferrule và siết lại bằng cùm clamp. Đây là chuẩn kết nối thống trị trong ngành vi sinh nhờ khả năng tháo lắp bằng tay cực kỳ nhanh chóng, tối ưu cho việc tháo rửa thủ công (COP).
• Gioăng mặt bích (Flange Gasket): Thường là dạng vòng dẹt (flat ring), đặt giữa hai mặt bích kim loại vi sinh và siết chặt bằng hệ thống bu-lông. Ứng dụng chủ yếu tại các đường ống kích thước lớn, máy bơm áp lực cao hoặc các vị trí ít cần tháo lắp bảo trì thường xuyên.
• Gioăng chữ O (O-ring): Vòng cao su có tiết diện hình tròn. Chúng thường được lắp chìm vào các rãnh gia công sẵn bên trong lõi van bướm vi sinh, cụm phớt máy bơm hoặc các thiết bị đo lường để làm kín động/tĩnh.

Hệ thống tiêu chuẩn và chứng nhận y tế

Trong không gian vô trùng, một chiếc gioăng không thể được đưa vào sử dụng nếu thiếu vắng các tài liệu pháp lý chứng minh nguồn gốc và mức độ an toàn.

• Chứng nhận FDA (CFR Title 21): Quy định của Cục Quản lý Thực phẩm & Dược phẩm Hoa Kỳ, yêu cầu vật liệu làm gioăng không chứa độc tố và không thôi nhiễm chất lạ vào thực phẩm trong suốt quá trình vận hành.
• Chuẩn USP Class VI: Tiêu chuẩn thử nghiệm sinh học nghiêm ngặt nhất do Dược điển Hoa Kỳ ban hành. Vật liệu phải vượt qua các bài kiểm tra cấy ghép trực tiếp trên mô sống (in-vivo) để chứng minh hoàn toàn không gây độc tính, là yêu cầu bắt buộc cho dây chuyền sản xuất thuốc tiêm và sinh phẩm y tế.
• Tiêu chuẩn 3-A Sanitary: Chuẩn thiết kế vi sinh của ngành công nghiệp chế biến sữa, đảm bảo cấu trúc hình học của gioăng khi lắp vào phụ kiện kim loại sẽ tạo ra bề mặt phẳng tuyệt đối, hỗ trợ làm sạch CIP triệt để.

Ứng dụng thực tiễn của gioăng vi sinh

Sự kết hợp giữa đặc tính đàn hồi cơ học và sự trơ lỳ hóa học giúp gioăng vi sinh trở thành chi tiết nền tảng trong các phân ngành công nghiệp đòi hỏi vệ sinh cao nhất.

• Ngành Thực phẩm và Đồ uống (F&B): Gioăng EPDM và Silicone được lắp đặt dày đặc tại các hệ thống đường ống chuyển sữa tươi, bia, rượu vang, nước giải khát và tương ớt, giúp bảo vệ hương vị nguyên bản và chống lại sự lên men phụ do vi khuẩn xâm nhập.
• Ngành Dược phẩm và Công nghệ Sinh học: Tại các dây chuyền chiết rót thuốc nước, sản xuất vắc-xin, hay bồn phản ứng sinh học, gioăng Silicone đạt chuẩn USP Class VI và gioăng bọc PTFE là lựa chọn duy nhất để chịu được quy trình hấp tiệt trùng bằng hơi nước liên tục (SIP) mà không sinh ra nội độc tố.
• Ngành Hóa Mỹ phẩm và Điện tử bán dẫn: Các dây chuyền luân chuyển kem dưỡng da, dầu gội, nước cất (WFI) hoặc hóa chất siêu tinh khiết thường sử dụng gioăng Viton và PTFE để đối phó với nồng độ dung môi cao và các hoạt chất có tính ăn mòn mạnh.

Hướng dẫn định cỡ và cấu hình gioăng vi sinh chuẩn kỹ thuật

Để tránh tình trạng mua sai vật tư dẫn đến hỏng hóc thiết bị và thất thoát lưu chất, kỹ sư dự án cần thiết lập một quy trình chọn lọc vật liệu dựa trên số liệu thực tế thay vì kinh nghiệm phán đoán. Dưới đây là 4 bước để cấu hình chính xác một bộ gioăng.

• Phân tích ma trận nhiệt độ và hóa chất: Xác định rõ nhiệt độ vận hành tối đa (bao gồm cả nhiệt độ của quy trình CIP/SIP) và bản chất của lưu chất (có chứa axit, kiềm, dầu mỡ hay dung môi bay hơi không). Ví dụ, nếu đường ống luân chuyển dầu ăn ở 80°C, tuyệt đối không dùng EPDM, phải chuyển sang Viton.
• Xác định áp suất làm việc của hệ thống: Với các vị trí có áp suất cao (sau máy bơm đẩy), việc dùng gioăng Silicone mềm có thể gây hiện tượng đùn gioăng (extrusion) vào bên trong đường ống. Cần cân nhắc dùng EPDM có độ cứng (Shore A) cao hơn hoặc gioăng bọc PTFE.
• Đo đạc kích thước cơ khí chính xác: Gioăng phải khớp đường kính trong (ID) và đường kính ngoài (OD) với chuẩn ferrule kim loại hiện hữu (theo chuẩn DIN, SMS, hoặc 3A). Một chiếc gioăng hụt kích thước sẽ tạo ra khe hẹp đọng cặn, trong khi gioăng dư kích thước sẽ nhô vào lòng ống, cản trở vận tốc dòng chảy.
• Kiểm chứng hồ sơ y tế: Yêu cầu nhà cung cấp xuất trình chứng chỉ vật liệu (Material Certificate) đi kèm lô hàng, đặc biệt là các chứng nhận FDA hoặc USP Class VI phù hợp với yêu cầu pháp lý của ngành hàng đang sản xuất.
