Trong quá trình thiết kế và thi công mạng lưới đường ống công nghiệp, co 45 độ là phụ kiện cơ khí cốt lõi giúp chuyển hướng dòng chảy một cách mượt mà và giảm thiểu tối đa tổn thất áp suất. Đặc biệt, đối với các môi trường yêu cầu khắt khe về an toàn vệ sinh và hóa chất, co 45 độ inox trở thành tiêu chuẩn bắt buộc nhờ khả năng chống ăn mòn vượt trội và tính trơ về mặt hóa học. Việc ứng dụng đúng phụ kiện này không chỉ đảm bảo sự liền mạch của hệ thống mà còn quyết định trực tiếp đến tuổi thọ của cụm bơm và chất lượng lưu chất đầu ra.
Bơm sữa, nước mắm, nước ép, nước số hay nguyên liệu có độ nhớt cao? Gửi nhu cầu để Huy Thành tư vấn bơm phù hợp.
Chuyển hướng dòng chảy luôn là một bài toán phức tạp trong động lực học lưu chất, bởi mỗi sự thay đổi về phương hướng đều sinh ra nội lực cản trở dòng chảy. Co 45 độ được chế tạo không chỉ để giải quyết góc độ hình học của đường ống, mà còn để tối ưu hóa các yếu tố vật lý bên trong.

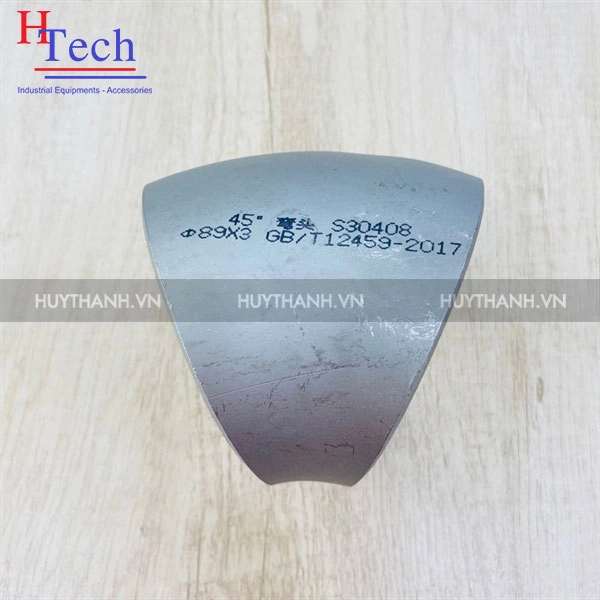

Co 45 độ (thường được gọi là cút 45 độ hoặc chếch 45 độ) là phụ kiện kết nối đường ống có thiết kế uốn cong một góc 45 độ so với phương thẳng ban đầu. Dưới góc nhìn cơ lưu chất, việc bẻ dòng chảy ở góc chếch 45 độ tạo ra lực cản thủy lực thấp hơn đáng kể so với các góc uốn gắt như 90 độ.
Theo các nghiên cứu về tổn thất cột áp trong đường ống, hệ số tổn thất cục bộ (K-factor) của co 45 độ thường chỉ bằng khoảng một nửa so với co vuông. Thiết kế này giúp hạn chế sự phân tách lớp biên của dòng chảy, làm giảm hiện tượng nhiễu loạn (turbulence) và ngăn ngừa nguy cơ sụt áp đột ngột. Đối với các hệ thống bơm công suất lớn, sự chuyển hướng thoải của chếch 45 độ giúp kiểm soát tốt hệ số NPSHa (Net Positive Suction Head available), từ đó giảm thiểu rủi ro xâm thực (cavitation) cho buồng bơm.
Để đáp ứng sự đa dạng về quy mô áp suất, nhiệt độ và đặc tính hóa lý của từng loại lưu chất, co 45 độ inox được các nhà sản xuất phát triển dưới nhiều hình thái kỹ thuật khác nhau. Trong kỹ thuật đường ống, hệ thống phân loại chủ yếu được xác định dựa trên phương pháp kết nối cơ khí và vật liệu thép nền tảng.
Tùy thuộc vào yêu cầu về độ chịu áp, độ kín khít và tần suất tháo lắp bảo dưỡng định kỳ của dây chuyền (như quy trình CIP/SIP), kỹ sư thiết kế có thể lựa chọn một trong các chuẩn kết nối sau đây để tối ưu hóa việc lắp đặt:
Thép không gỉ là nền tảng tạo nên độ bền của thiết bị, tuy nhiên, tỷ lệ phần trăm của các nguyên tố hợp kim như Crom, Niken và Molybdenum sẽ quyết định khả năng chống chịu của cấu trúc mạng tinh thể trước các tác nhân phá hủy.
Trong các mạng lưới cơ lưu chất cấp độ sạch (high-purity systems) như công nghệ sinh học, dược phẩm hay F&B, một chiếc co 45 độ inox không chỉ dừng lại ở độ chính xác về mặt hình học vĩ mô. Sự hiện diện của bất kỳ khiếm khuyết nào trên thành ống, dù chỉ ở kích thước micromet, cũng có thể trở thành “cứ điểm” cho màng sinh học sinh sôi. Dưới đây là những đặc tính kỹ thuật chuyên sâu và các hệ tiêu chuẩn định hình nên một phụ kiện chuyển hướng vi sinh đạt chuẩn.
Yếu tố sống còn của một phụ kiện inox vi sinh nằm ở chất lượng bề mặt tiếp xúc trực tiếp với lưu chất (wetted surface). Các hố xước siêu nhỏ trên bề mặt kim loại chính là tác nhân cốt lõi hình thành màng sinh học (biofilm) gây tạp nhiễm.
Tính động lực học của dòng chảy phụ thuộc rất lớn vào thiết kế bán kính uốn và độ đồng nhất của độ dày thành vách kim loại.
Tại các nhà máy sản xuất liên tục, cút uốn 45 độ inox phải chịu đựng những chu kỳ làm sạch tự động khắc nghiệt lặp đi lặp lại hàng ngày mà không được phép suy giảm cơ tính.
Để được phép đấu nối vào các phòng sạch, co 45 độ inox vi sinh phải vượt qua các bài kiểm định vật liệu và mang trên mình chứng nhận của các tổ chức đo lường uy tín toàn cầu.
Thay vì thiết kế các đường ống vuông góc bằng co 90 độ, việc tính toán và chêm xen các góc chếch 45 độ ở những điểm nối quan trọng sẽ mang lại nhiều giá trị thặng dư về mặt kỹ thuật, đặc biệt đối với các lưu chất có đặc tính vật lý phức tạp.
Nhờ sự kết hợp hoàn hảo giữa thiết kế thủy lực tối ưu và vật liệu thép không gỉ trơ với hóa chất, co 45 độ inox hiện diện như một mắt xích không thể thiếu trong các dây chuyền sản xuất trọng điểm, đòi hỏi độ tin cậy cao.
Việc quyết định mã vật tư trong một dự án cơ lưu chất không thể chỉ phụ thuộc vào giá thành nhất thời, mà phải được tính toán dựa trên vòng đời dự án (Life-cycle cost) và đặc thù của hệ thống bơm. Để mạng lưới đường ống luân chuyển vận hành ở trạng thái lý tưởng nhất, các kỹ sư và ban quản lý mua hàng cần đối chiếu co 45 độ thông qua những hệ quy chiếu kỹ thuật khắt khe dưới đây.
Sai lầm phổ biến nhất trong việc bóc tách vật tư là đánh đồng mọi loại thép không gỉ. Sự lựa chọn vật liệu phải được định chuẩn dựa trên phân tích thành phần hóa học của dòng chảy.
Đối với dòng nước lạnh sinh hoạt, nước tinh khiết (RO) hoặc khí nén thông thường, vật liệu SUS 304 là lựa chọn tối ưu về mặt chi phí. Tuy nhiên, nếu môi chất luân chuyển chứa hàm lượng ion Clorua (Cl-) cao, dung dịch xả rửa vệ sinh (CIP) có tính kiềm mạnh, hoặc các hóa chất công nghiệp, việc nâng cấp lên mác thép 316 hoặc 316L (chứa 2-3% Molybdenum) là yêu cầu bắt buộc. Thành phần Molybdenum giúp cấu trúc kim loại tạo ra một lớp màng thụ động vững chắc, triệt tiêu hoàn toàn nguy cơ ăn mòn kẽ hở (crevice corrosion) và ăn mòn điểm (pitting) bục vỡ sau một thời gian ngắn vận hành.
Trong các phân xưởng F&B (thực phẩm và đồ uống) hoặc y tế dược phẩm, sự hiện diện của các vết rỗ hay xước vi mô trên thành ống là mầm mống sinh học đặc biệt nguy hiểm. Thông số độ nhám bề mặt (Ra) là thước đo quyết định độ an toàn của phụ kiện.
Co 45 độ vi sinh cần được kiểm định bề mặt nghiêm ngặt bằng máy đo chuyên dụng. Cụ thể, các ứng dụng sản xuất bơ sữa, nước giải khát đòi hỏi mức Ra < 0.8 µm. Đối với các dây chuyền chiết rót vaccine, sinh phẩm y tế tuân thủ chuẩn ASME BPE hoặc USP Class VI, bề mặt phải trải qua quá trình đánh bóng điện hóa (electropolishing) để đạt mức Ra < 0.4 µm. Bề mặt càng nhẵn mịn, lực cản dòng chảy càng thấp, đồng thời thời gian xả rửa tiệt trùng (CIP/SIP) càng được rút ngắn, giúp tối ưu hóa năng suất hoạt động của toàn hệ thống.
Sự biến thiên hướng đi của dòng chảy khi bẻ góc 45 độ luôn sinh ra phản lực thủy động học tác động trực tiếp lên thành vách phụ kiện. Do đó, độ dày vách kim loại phải được tính toán tương thích với tải trọng áp lực tĩnh sinh ra từ thiết bị bơm.
Trong các hệ thống công nghiệp nặng, kỹ sư cần tuân thủ bảng quy chuẩn độ dày ống (SCH10, SCH40 hay SCH80). Nếu lựa chọn vật tư quá mỏng để đấu nối với một hệ thống bơm màng khí nén hay bơm bánh răng hoạt động ở áp lực cao, phụ kiện sẽ đối mặt với nguy cơ biến dạng hoặc xé rách. Đặc biệt, thành vách dày dặn còn là chốt chặn an toàn nhằm hấp thụ lực chấn động sinh ra từ hiện tượng búa nước cục bộ (water hammer) khi hệ thống van khóa đóng mở đột ngột.
Chi phí bảo dưỡng và thời gian “downtime” (thời gian chết của dây chuyền) phụ thuộc rất lớn vào cơ chế lắp ghép của linh kiện cơ khí. Việc chọn sai kiểu kết nối sẽ tiêu tốn lượng lớn nhân lực tháo dỡ sau này.
Nếu vị trí góc uốn 45 độ làm việc trong điều kiện nhiệt độ – áp suất cực đoan (như đường ống dẫn hơi bão hòa, hóa chất độc hại) và không yêu cầu tháo lắp định kỳ, co 45 độ kiểu hàn đối đầu (butt-weld) là chân ái để triệt tiêu mọi khe hở rò rỉ. Ngược lại, nếu đó là đoạn ống luân chuyển dung dịch đặc sệt, thường xuyên phải tháo rời để vệ sinh vật lý hoặc thay thế gioăng phớt EPDM/PTFE, kiểu kết nối clamp vi sinh với hệ thống kẹp đai nhanh (quick-release) sẽ giúp đội ngũ bảo trì tiết kiệm đến 70% thời gian thao tác so với hệ bích hay ren thông thường.
