Van một chiều là gì? Giải pháp ngăn chặn hồi lưu trong cơ lưu chất

Để duy trì hiệu suất truyền tải của máy bơm công nghiệp và bảo vệ các thiết bị ngoại vi, việc thiết lập tính một chiều cho dòng lưu chất là nguyên tắc kỹ thuật bắt buộc trong thiết kế đường ống.

Về mặt định nghĩa, van một chiều (Check Valve) là một thiết bị cơ khí công nghiệp có chức năng chỉ cho phép chất lỏng, khí nén hoặc hơi nóng di chuyển theo một hướng duy nhất. Khi xảy ra sự cố tụt áp ở đầu vào hoặc bơm ngừng hoạt động, cấu trúc bên trong van sẽ tự động đóng lại, ngăn chặn tuyệt đối hiện tượng dòng chảy ngược (hồi lưu). Trong công nghiệp, sự hiện diện của van một chiều giúp bảo vệ hệ thống khỏi những hư hỏng cơ học nghiêm trọng, đồng thời duy trì áp suất ổn định cho các cụm phân nhánh.

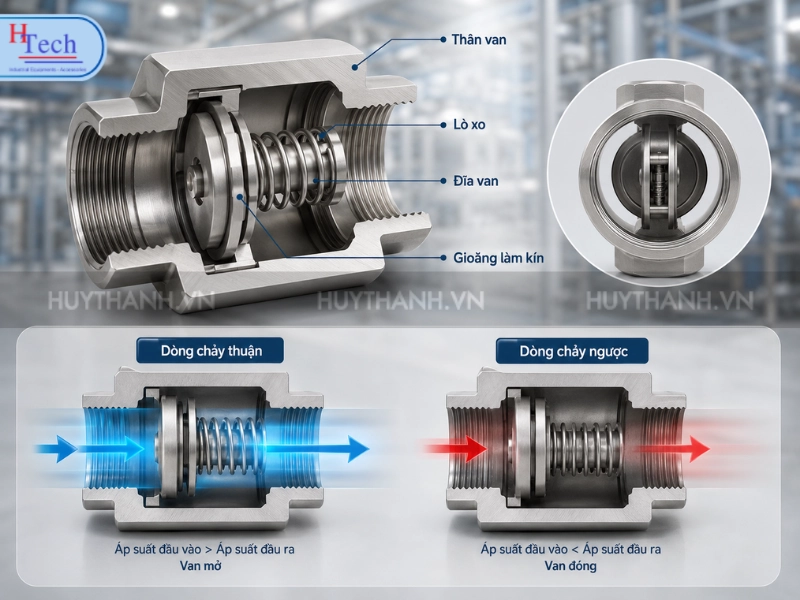

Cấu tạo cơ khí của van một chiều

Độ tin cậy của một chiếc van một chiều phụ thuộc vào sự chính xác trong gia công các chi tiết cấu thành. Mặc dù có nhiều biến thể thiết kế, cấu trúc cơ bản của thiết bị này luôn bao gồm bốn cụm chi tiết chính.

Thân van (Valve Body)

Là lớp áo giáp chịu toàn bộ áp lực thủy lực. Thân van được đúc nguyên khối từ Inox 304, Inox 316/316L, gang, đồng hoặc thép carbon. Trong đó, Inox 316L được ưu tiên tuyệt đối cho môi trường hóa chất mạnh nhờ khả năng kháng ion clorua xuất sắc.

Đĩa van (Disc / Flipper)

Chi tiết động cơ bản nhất, trực tiếp đóng/mở dưới tác động của áp suất dòng chảy. Tùy thuộc vào thiết kế, đĩa van có thể mang hình dáng lá lật, đĩa nâng tịnh tiến, viên bi, cánh bướm đôi hoặc dạng poppet.

Lò xo (Spring – tùy phiên bản)

Được tích hợp chủ yếu trong dòng spring check valve. Lò xo tạo lực nén chủ động giúp đĩa van đóng lại cực nhanh ngay khi dòng chảy vừa có dấu hiệu chững lại, làm giảm đáng kể va đập thủy lực.

Gioăng làm kín (Seat Seal)

Lớp đệm đảm bảo độ kín khít tuyệt đối (Zero Leakage) khi van đóng. Tùy thuộc vào nhiệt độ và tính ăn mòn của hóa chất, kỹ sư sẽ chỉ định vật liệu PTFE (Teflon), EPDM, NBR hoặc Viton (FKM).

Nguyên lý động lực học và khái niệm áp suất mở (Cracking Pressure)

Van một chiều là một thiết bị hoạt động hoàn toàn dựa trên quy luật nhiệt động lực học và sự chênh lệch áp suất, không cần bất kỳ bộ nguồn điều khiển điện hay khí nén nào bên ngoài.

Áp suất mở (Cracking Pressure) là thông số biểu thị mức chênh lệch áp suất tối thiểu cần thiết ở đầu vào để van bắt đầu hé mở. Theo các nghiên cứu từ cuốn Valves, Piping and Pipelines Handbook (Elsevier), việc chọn van có Cracking Pressure quá cao so với lực đẩy của bơm sẽ làm giảm lưu lượng thực tế và tăng tổn thất áp suất (Pressure Drop). Ngược lại, nếu quá thấp, van có thể bị rò rỉ hoặc đóng mở lách cách (chattering) liên tục, gây mài mòn cơ học và làm dao động dòng chảy toàn hệ thống.

Khi áp suất của lưu chất ở cổng vào (upstream) lớn hơn áp suất ở cổng ra (downstream) cộng với lực cản cơ học của đĩa van/lò xo, lưu chất sẽ đẩy đĩa van ra khỏi vị trí làm kín, tạo khe hở cho dòng chảy đi qua. Ngược lại, khi bơm dừng, áp suất cổng vào tụt giảm, trọng lượng của đĩa van, lực nén của lò xo cùng với áp lực dội ngược của lưu chất sẽ lập tức ép chặt đĩa van vào gioăng, đóng kín hoàn toàn hệ thống.

Phân loại van một chiều

Phân loại van một chiều theo thiết kế động học

Dựa trên đặc tính của lưu chất (nhớt, loãng, có hạt rắn) và vận tốc dòng chảy, các nhà sản xuất đã phát triển nhiều dạng cấu trúc van khác nhau nhằm tối ưu hóa hệ số lưu lượng (Cv).

• Van một chiều lá lật (Swing Check Valve): Cấu trúc sử dụng một đĩa van treo bản lề. Khi có áp lực, đĩa van lật lên tạo không gian cho lưu lượng lớn đi qua với tổn thất áp suất rất thấp. Đây là lựa chọn tiêu chuẩn cho các trạm bơm nước cấp và mạng lưới xử lý nước thải.
• Van một chiều lò xo (Spring Check Valve): Đĩa van dịch chuyển dọc theo trục nhờ áp lực dòng chảy và đóng lại cực nhanh nhờ lực nén của lò xo. Thiết kế này triệt tiêu búa nước hiệu quả và cho phép lắp đặt ở cả tư thế thẳng đứng lẫn nằm ngang, phù hợp cho hệ thống tăng áp và khí nén.
• Van một chiều cánh bướm (Dual Plate / Wafer Check Valve): Đĩa van được chia làm hai nửa hình bán nguyệt, gấp lại quanh một trục trung tâm khi có dòng chảy. Ưu điểm tuyệt đối là trọng lượng cực nhẹ, tiết kiệm không gian lắp đặt (mặt bích kẹp wafer), lý tưởng cho các đường ống chiller, HVAC và PCCC kích thước lớn.
• Van một chiều nâng (Lift Check Valve): Hoạt động theo nguyên lý tịnh tiến tương tự van cầu. Đĩa van bị áp suất đẩy nâng lên khỏi bệ đỡ. Với độ kín khít cao và khả năng chịu nhiệt lớn, loại van này thường thống trị trong các hệ thống cấp hơi nóng (steam) và nồi hơi công nghiệp.
• Van một chiều dạng bi (Ball Check Valve): Sử dụng một viên bi tự do dịch chuyển theo ống dẫn hướng. Khi có áp ngược, bi lăn về chặn kín lỗ thoát. Nhờ không có bản lề hay lò xo cản trở, nó hạn chế tối đa việc bị kẹt rác, là giải pháp hoàn hảo cho việc bơm bùn loãng và nước thải chưa qua xử lý.

Phân loại theo giao thức kết nối đường ống

Để tích hợp vào mạng lưới hiện hữu, van một chiều được trang bị các kiểu kết nối đa dạng, phù hợp với từng mức áp suất và yêu cầu bảo trì.

• Kết nối lắp ren: Ứng dụng cho các đường ống có đường kính nhỏ (từ DN15 đến DN50). Thao tác lắp đặt nhanh chóng, chi phí vật tư thấp, phù hợp cho hệ thống khí nén và nước sinh hoạt quy mô vừa.

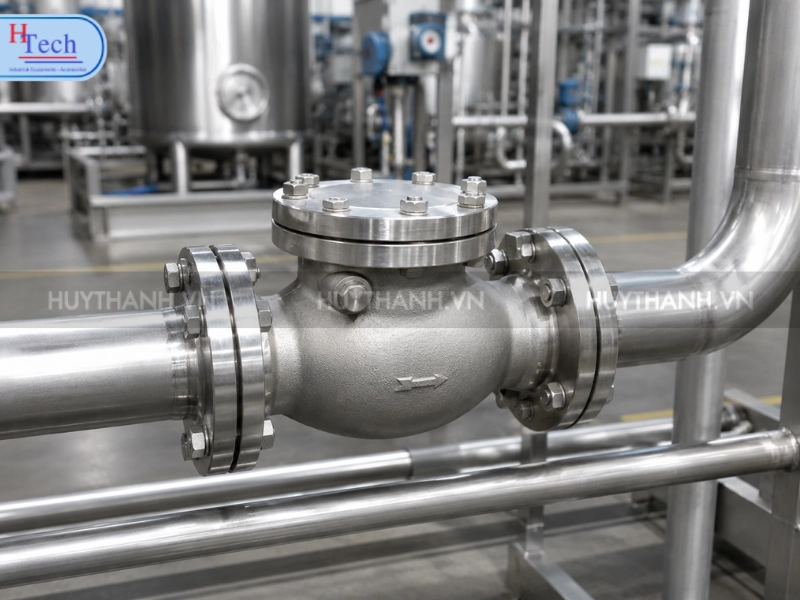

• Kết nối mặt bích: Mang lại kết cấu cơ học cực kỳ vững chãi, chịu được áp suất cao và rung chấn mạnh. Được chỉ định cho các đường ống lớn tại nhà máy công nghiệp nặng và lọc hóa dầu.
• Kết nối dạng kẹp Wafer: Van không có bích riêng mà được kẹp chặt giữa hai mặt bích của đường ống. Tối ưu hóa tối đa về mặt trọng lượng và tiết kiệm không gian phòng bơm.
• Kết nối Clamp vi sinh: Sử dụng cùm kẹp chuyên dụng, cho phép kỹ thuật viên tháo rời toàn bộ van bằng tay không trong vài giây để vệ sinh trực tiếp, đáp ứng quy chuẩn vô trùng.

Tầm quan trọng của van 1 chiều trong hệ thống kỹ thuật

Mặc dù không tham gia vào quá trình tinh chỉnh lưu lượng, nhưng dưới góc độ an toàn hệ thống, van một chiều là lá chắn bảo vệ cuối cùng trước những biến đổi áp suất đột ngột. Sự thiếu vắng thiết bị này có thể dẫn đến sự sụp đổ của toàn bộ hệ thống cơ điện.

• Bảo vệ máy bơm khỏi hiện tượng quay ngược: Khi động cơ bơm ngắt, cột áp suất nước khổng lồ từ trên cao sẽ dội ngược lại. Van một chiều ngăn dòng nước này đánh thẳng vào cánh bơm, triệt tiêu nguy cơ quay ngược trục làm gãy cánh hoặc cháy động cơ.
• Triệt tiêu búa nước (Water Hammer): Theo phân tích trong cuốn Valve Handbook của chuyên gia Philip L. Skousen và các tiêu chuẩn đường ống ASME B31, búa nước sinh ra sóng xung kích có áp suất lớn gấp nhiều lần áp suất vận hành định mức, đủ sức xé toạc mặt bích và đường ống. Các dòng van một chiều đóng nhanh bằng lò xo là giải pháp kỹ thuật tối ưu để triệt tiêu hiện tượng này.
• Ngăn ngừa nhiễm chéo lưu chất (Cross-contamination): Trong ngành công nghệ sinh học, dược phẩm hay thực phẩm, việc lưu chất từ bồn chứa chảy ngược về hệ thống cấp (hoặc hệ thống CIP) sẽ phá vỡ tính vô trùng, gây hỏng toàn bộ mẻ sản xuất.
• Duy trì áp suất tĩnh cho mạng lưới: Van giúp giữ lại áp suất trong các bình tích áp, đường hồi hoặc các nhánh phụ, ngăn lưu chất tụt về bồn chứa gốc, từ đó giảm thiểu chu kỳ khởi động lại của máy bơm và tiết kiệm năng lượng.

Vì sao van 1 chiều inox được ưu tiên?

Trong các nhà máy hiện đại, việc chuyển đổi từ vật liệu gang, đồng sang sử dụng van 1 chiều inox không phải là một trào lưu, mà là sự tính toán nhằm giảm thiểu Tổng chi phí sở hữu (TCO) và gia tăng độ an toàn.

• Kháng hóa chất và ăn mòn đa dụng: Sự hiện diện của Crom và Niken trong inox 304, cùng với Molypden trong inox 316 tạo ra một màng thụ động vững chắc. Van một chiều inox vận hành an toàn trong dung dịch axit nhẹ, xút kiềm, dung môi dầu khí và cả nước RO mà không bị oxy hóa bề mặt.
• Sức bền cơ – nhiệt ấn tượng: Các dòng van một chiều inox công nghiệp dễ dàng vượt qua các bài kiểm tra áp suất chuẩn PN16, PN25, PN40 hoặc ANSI Class 150, 300. Dải nhiệt độ làm việc rộng từ -20°C lên đến 180°C (hoặc cao hơn tùy loại gioăng PTFE) giúp nó đáp ứng linh hoạt từ kho lạnh đến lò hơi.
• Tuân thủ tiêu chuẩn vệ sinh nghiêm ngặt: Đối với ngành F&B (Sữa, Bia) và Dược phẩm, bề mặt nhẵn bóng của inox giúp ngăn chặn sự tích tụ vi khuẩn, đáp ứng hoàn hảo các quy trình tẩy rửa tại chỗ CIP/SIP theo chuẩn FDA hoặc EHEDG.

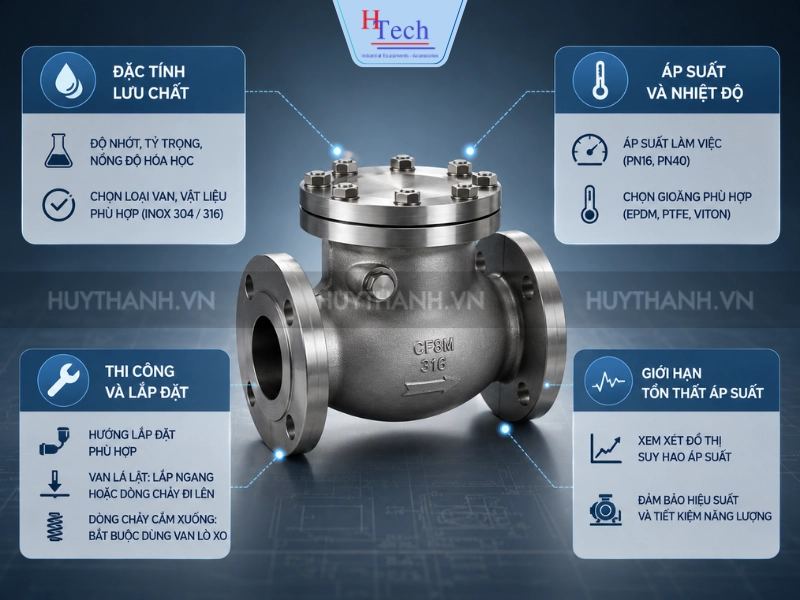

Tiêu Chí Lựa Chọn Van Một Chiều Chuẩn Xác

Lựa chọn van một chiều là một bài toán cơ lưu chất phức tạp. Nếu chỉ chọn mua theo “kích thước đường ống”, hệ thống sẽ đối diện với nguy cơ tụt áp hoặc rò rỉ rủi ro cao. Để mua đúng sản phẩm, kỹ sư cần xác định bộ thông số kỹ thuật sau:

• Đặc tính lưu chất: Độ nhớt, tỷ trọng và nồng độ hóa học quyết định việc chọn van bi, van lá lật hay van lò xo, cũng như việc bắt buộc dùng thân van Inox 316 hay Inox 304.
• Áp suất và nhiệt độ làm việc (P-T Rating): Áp suất vận hành thực tế phải nhỏ hơn định mức áp suất của van (PN16, PN40). Vật liệu gioăng (EPDM cho nước, PTFE cho hóa chất/hơi nóng) phải chịu được nhiệt độ lưu chất đỉnh điểm.
• Hướng thi công và lắp đặt: Van lá lật có bản lề thường chỉ hoạt động tốt trên đường ống nằm ngang hoặc ống thẳng đứng có dòng chảy đi lên. Nếu lắp trên đường ống có dòng chảy cắm xuống, bắt buộc phải dùng van lò xo.
• Giới hạn tổn thất áp suất (Pressure Drop): Đối với các cụm bơm ly tâm lớn, cần xem xét đồ thị suy hao áp suất của van để đảm bảo năng lượng truyền tải không bị tiêu hao quá mức.

Huy Thành – Đơn vị phân phối van một chiều inox uy tín

Bên cạnh việc xác định đúng các thông số kỹ thuật của thiết bị, việc hợp tác với một đơn vị cung ứng uy tín là yếu tố quyết định đến tính đồng bộ, khả năng tương thích và hiệu quả vận hành lâu dài của mạng lưới đường ống. Với kinh nghiệm chuyên sâu trong lĩnh vực lưu chất và thiết bị cơ điện, Huy Thành hiện là nhà phân phối đa dạng các dòng van một chiều inox và hệ thống phụ kiện kết nối đường ống, phục vụ hiệu quả cho nhiều ngành sản xuất khác nhau.

Chúng tôi tập trung xây dựng năng lực cốt lõi dựa trên các lợi thế thực tế:

• Danh mục sản phẩm chuẩn kỹ thuật: Cung cấp đa dạng các chủng loại van inox. Toàn bộ sản phẩm được chế tạo từ các mác thép không gỉ đạt chuẩn (Inox 304, 316, 316L) với đầy đủ quy cách kết nối.
• Giải pháp cung ứng đồng bộ: Huy Thành mang đến giải pháp trọn gói từ máy bơm công nghiệp, hệ thống van cho đến các phụ kiện đường ống (co, tê, măng xông). Việc lựa chọn đầy đủ hạng mục từ một nhà cung cấp duy nhất giúp doanh nghiệp đảm bảo tính kết nối chính xác và thuận tiện trong quá trình triển khai thi công.
• Năng lực sẵn kho ổn định: Hàng hóa luôn có sẵn tại kho với số lượng lớn, sẵn sàng đáp ứng nhanh chóng nhu cầu thay thế, bảo trì khẩn cấp của nhà máy cũng như các tiến độ lắp đặt mới quy mô lớn từ nhà thầu, hạn chế tối đa thời gian chờ đợi.
• Tư vấn dựa trên thông số thực tế: Đội ngũ kỹ sư am hiểu sâu sắc về động lực học chất lưu, sẵn sàng hỗ trợ khách hàng tính toán áp suất mở (cracking pressure), áp suất đối áp, tính chất ăn mòn của lưu chất để chỉ định đúng chủng loại van tương thích.
• Tối ưu hóa chi phí đầu tư: Chính sách giá cạnh tranh cùng mức chiết khấu thương mại hấp dẫn, mang lại giải pháp tối ưu chi phí vật tư cho các chủ đầu tư, đơn vị thi công và nhà thầu cơ điện.

Kết Luận

Van một chiều không đơn thuần là một phụ kiện kết nối thông thường, mà là thiết bị bảo vệ thụ động nhưng bắt buộc phải có để giữ an toàn cho máy bơm, thiết bị đo và toàn bộ quy trình sản xuất trước sự cố hồi lưu và búa nước nguy hiểm. Việc thấu hiểu nguyên lý vận hành, lựa chọn chính xác mác vật liệu van một chiều inox và phương thức kết nối ngay từ giai đoạn thiết kế sẽ giúp hệ thống tránh được các rủi ro rò rỉ, giảm tần suất bảo trì và nâng cao hiệu suất dòng chảy.

Nếu quý doanh nghiệp đang tìm kiếm các dòng van một chiều inox chất lượng cao, chuẩn xác về thông số kỹ thuật và phù hợp với áp suất vận hành của nhà máy, hãy liên hệ ngay với Huy Thành để nhận được tư vấn chuyên sâu và giải pháp cung ứng tối ưu nhất.
