Trong hệ thống sản xuất yêu cầu tiêu chuẩn vô trùng nghiêm ngặt như dược phẩm, sinh học và thực phẩm, việc kiểm tra chất lượng lưu chất định kỳ là bắt buộc. Để quá trình này diễn ra an toàn mà không làm ảnh hưởng đến độ sạch của toàn bộ dây chuyền, van lấy mẫu vi sinh chính là thiết bị cốt lõi được tích hợp trên đường ống hoặc bồn chứa. Thiết bị này được thiết kế đặc biệt nhằm loại bỏ hoàn toàn các “vùng chết” – nơi vi khuẩn và cặn bám có thể tích tụ – từ đó đảm bảo mẫu thử phản ánh chính xác 100% tình trạng thực tế của lô hàng đang sản xuất.
Van lấy mẫu vi sinh (sanitary sampling valve) vượt trội hơn hẳn các dòng van công nghiệp thông thường nhờ vào độ bóng bề mặt cơ học cực cao và khả năng chịu đựng quy trình tiệt trùng nghiêm ngặt. Khi sử dụng dòng van lấy mẫu inox vi sinh này, các kỹ sư vận hành có thể dễ dàng thực hiện thao tác CIP (Clean-in-Place) hoặc SIP (Sterilize-in-Place) trước và sau mỗi lần lấy mẫu. Điều này không chỉ bảo vệ tính toàn vẹn của mẫu vi sinh được rút ra, mà còn ngăn chặn triệt để nguy cơ nhiễm khuẩn chéo từ môi trường bên ngoài ngược trở lại hệ thống trục chính của nhà máy.
Để hiểu rõ tại sao thiết bị nhỏ gọn này lại đóng vai trò quyết định đến chứng nhận GMP hay FDA của một nhà máy, chúng ta cần phân tích sâu vào bản chất kỹ thuật cũng như nguyên lý vận hành vô trùng của van lấy mẫu.

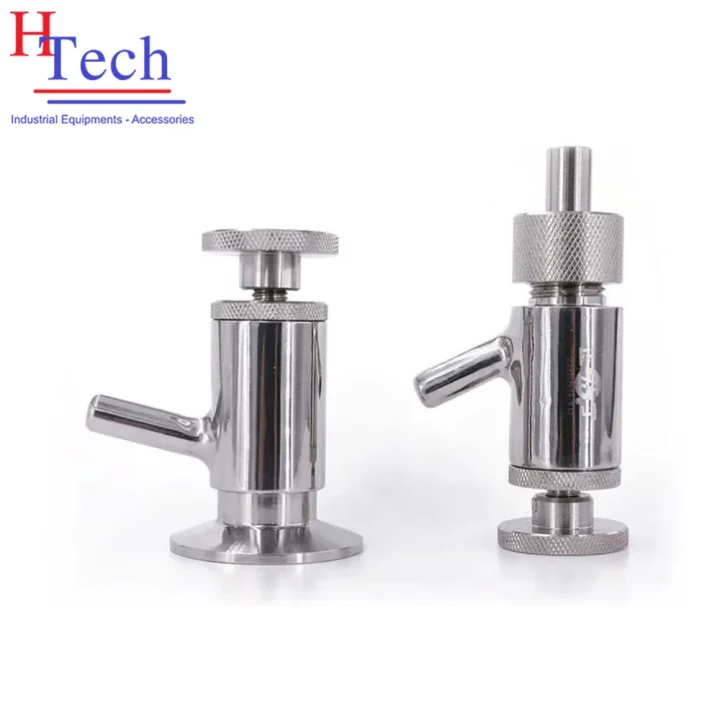

Van lấy mẫu vi sinh là một loại van vi sinh chuyên dụng được lắp đặt trên các hệ thống đường ống, bồn chứa hoặc thiết bị phản ứng, với chức năng duy nhất là trích xuất một lượng lưu chất nhỏ (dung dịch, tá dược, sữa, bia, nước trái cây…) ra ngoài để tiến hành phân tích phòng thí nghiệm. Khác với van bi vi sinh hay van bướm vi sinh thông thường vốn có cấu trúc dễ kẹt lưu chất, dòng van này sở hữu thiết kế màng ngăn hoặc thiết kế trục kín, đảm bảo lưu chất không tiếp xúc với phần ren cơ học hay lò xo của van.
Vật liệu chế tạo phổ biến nhất là inox 316L (EN 1.4404) – dòng thép không gỉ có hàm lượng carbon cực thấp và bổ sung Molypden, giúp tăng cường khả năng chống ăn mòn Clorua và axit bề mặt. Bề mặt bên trong của van được xử lý đánh bóng cơ học và điện hóa đạt độ nhám Ra ≤ 0.4µm hoặc Ra ≤ 0.8µm, đáp ứng các tiêu chuẩn khắt khe như ASME BPE, 3-A Sanitary Standards và EHEDG.
Trong quản lý chất lượng sản xuất hiện đại theo tiêu chuẩn EEAT, vai trò của van lấy mẫu không chỉ dừng lại ở việc “mở và đóng để lấy nước”. Thiết bị này gánh vác các chức năng kỹ thuật cốt lõi sau:
Sự tinh tế trong kỹ thuật cơ khí vi sinh nằm ở cấu trúc đơn giản nhưng đạt độ chính xác tuyệt đối. Một chiếc van lấy mẫu vi sinh tiêu chuẩn công nghiệp cấu thành từ các bộ phận chính sau:
| Bộ phận | Chất liệu phổ biến | Đặc tính kỹ thuật & Chức năng |
| Thân van | Inox 316L (đúc nguyên khối hoặc gia công CNC) | Có thiết kế dạng góc hoặc thẳng, bề mặt trong đánh bóng Ra ≤ 0.4µm. Bao gồm cổng vào (kết nối đường ống chính) và 1 hoặc 2 cổng ra (cổng lấy mẫu/cổng tiệt trùng SIP). |
| Màng ngăn/ Đĩa ngăn | PTFE, EPDM, Silicone (Đạt chuẩn FDA 21 CFR 177.2600) | Là bộ phận chuyển động cách ly hoàn toàn khoang chứa chất lỏng với cơ cấu truyền động bên trên. Chịu nhiệt độ hấp lên đến 135°C – 150°C. |
| Bộ truyền động/ Tay vặn | Inox 304, nhựa chịu nhiệt High-Polymer | Có thể là tay vặn ren mịn (Manual), tay gạt lò xo tự động hoặc bầu khí nén kết nối với tủ điều khiển PLC tự động. |
| O-ring làm kín | EPDM hoặc Viton | Đảm bảo độ kín khít giữa thân van và bộ truyền động, không cho lưu chất rò rỉ lên phía trên. |
Cơ chế hoạt động dựa trên sự dịch dời trục: Khi vặn tay quay (hoặc cấp khí nén), trục van nâng màng ngăn PTFE lên, giải phóng lối thông từ đường ống chính ra vòi xả. Khi đóng, lực ép của trục đẩy màng ngăn áp chặt vào đế van (seat), tạo nên mặt phẳng nhẵn mịn, không lưu lại bất kỳ giọt chất lỏng nào tại khu vực tiếp giáp.
Tùy thuộc vào thiết kế tổng thể của hệ thống đường ống và yêu cầu về áp suất vận hành, kỹ sư cơ điện sẽ lựa chọn phương thức kết nối cơ khí phù hợp. Dưới đây là các dòng van lấy mẫu phổ biến, tập trung sâu vào hệ vi sinh màng ngăn chất lượng cao.

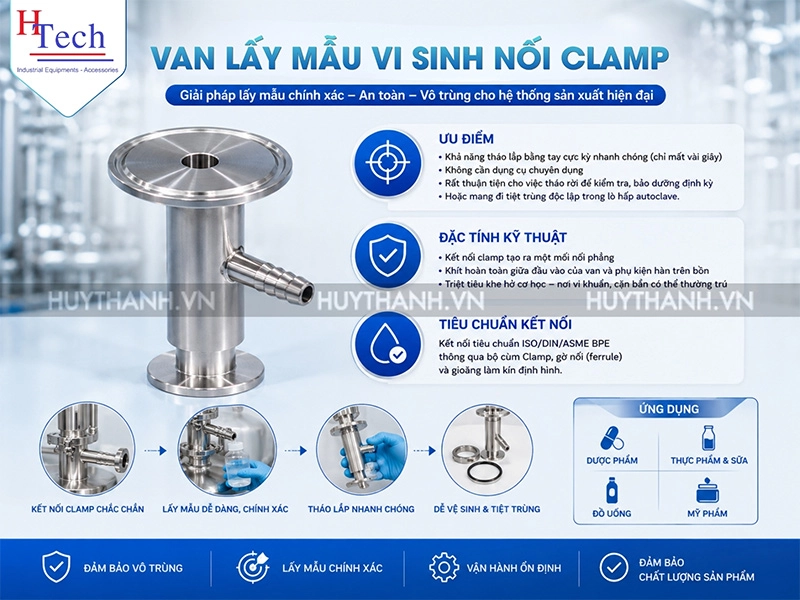

Đây là dòng thiết bị phổ biến nhất trong các nhà máy dược phẩm và chế biến sữa. Van lấy mẫu vi sinh nối clamp sử dụng kiểu kết nối tiêu chuẩn ISO/DIN/ASME BPE thông qua bộ cùm Clamp, gờ nối (ferrule) và gioăng làm kín định hình.

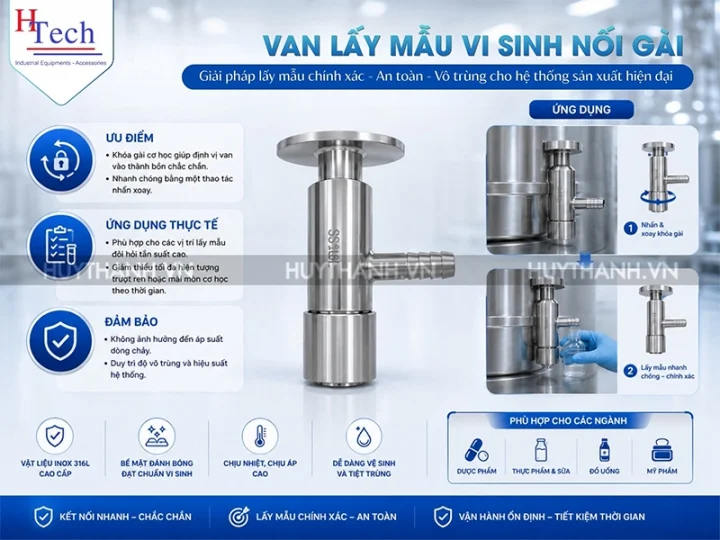

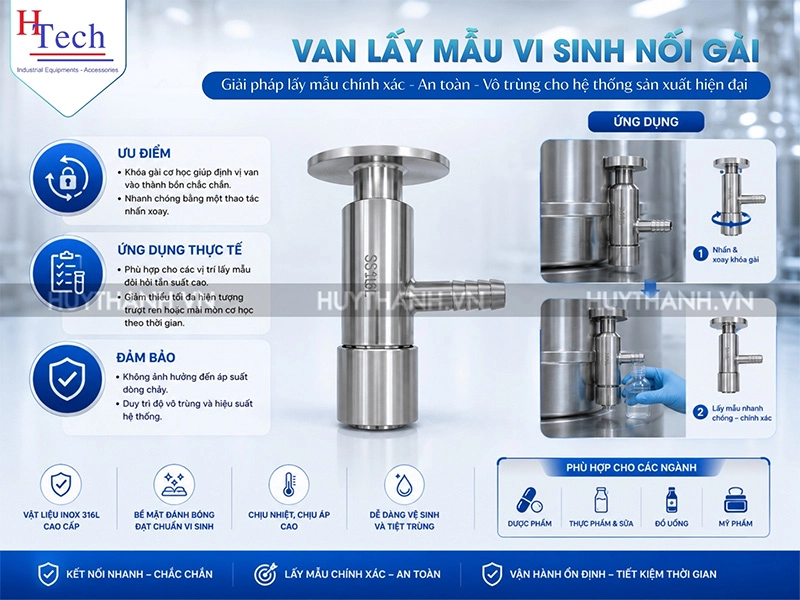

Van lấy mẫu vi sinh nối gài (hay còn gọi là kết nối nhanh dạng khóa nhanh, pin-connection hoặc báng gài) thường được ứng dụng trong các phân xưởng sản xuất thực phẩm lỏng hoặc hệ thống xử lý nước RO tinh khiết.
Đối với các phân khúc yêu cầu khả năng chịu áp lực làm việc cao hơn (ví dụ hệ thống bơm cao áp, hệ thống trích ly dung môi), van lấy mẫu vi sinh nối ren là sự lựa chọn tối ưu.
Bên cạnh 3 dạng kết nối cơ bản, phân khúc van lấy mẫu vi sinh năm 2026 ghi nhận sự bùng nổ của các dòng thiết bị tích hợp thông minh:

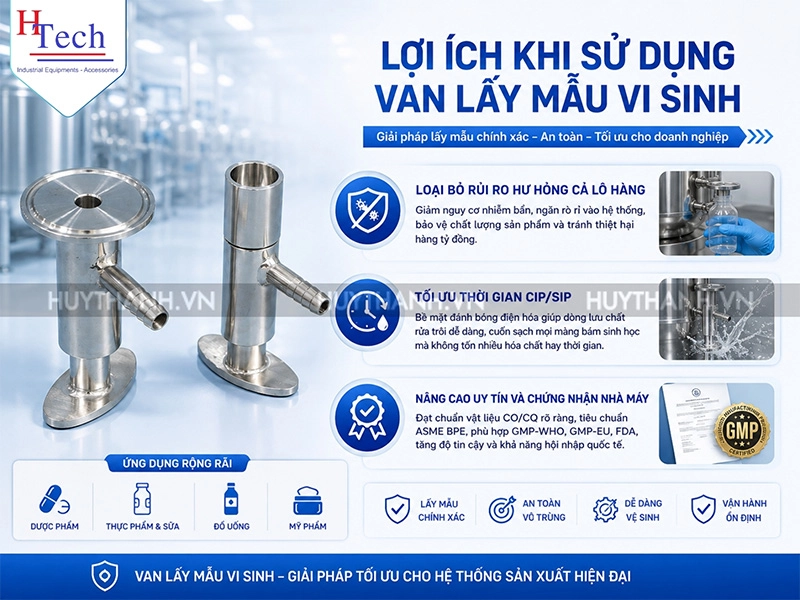

Việc đầu tư một hệ thống van lấy mẫu vi sinh đạt chuẩn chất lượng cao mang lại những giá trị kinh tế và kỹ thuật to lớn cho doanh nghiệp, vượt xa chi phí ban đầu.

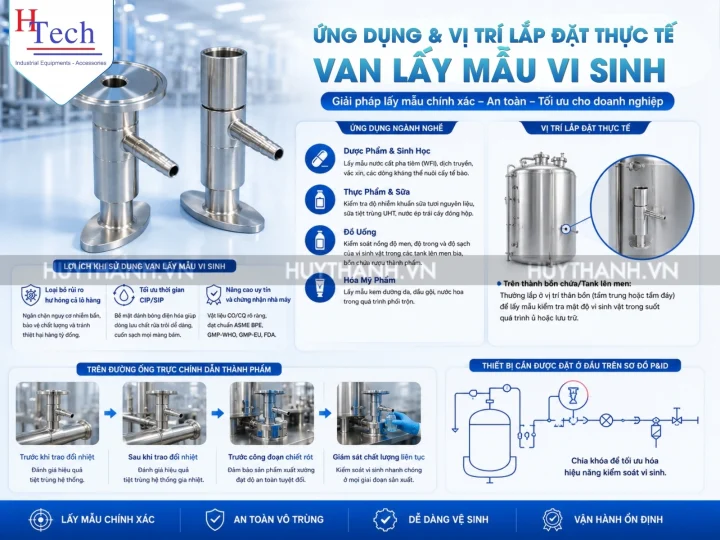

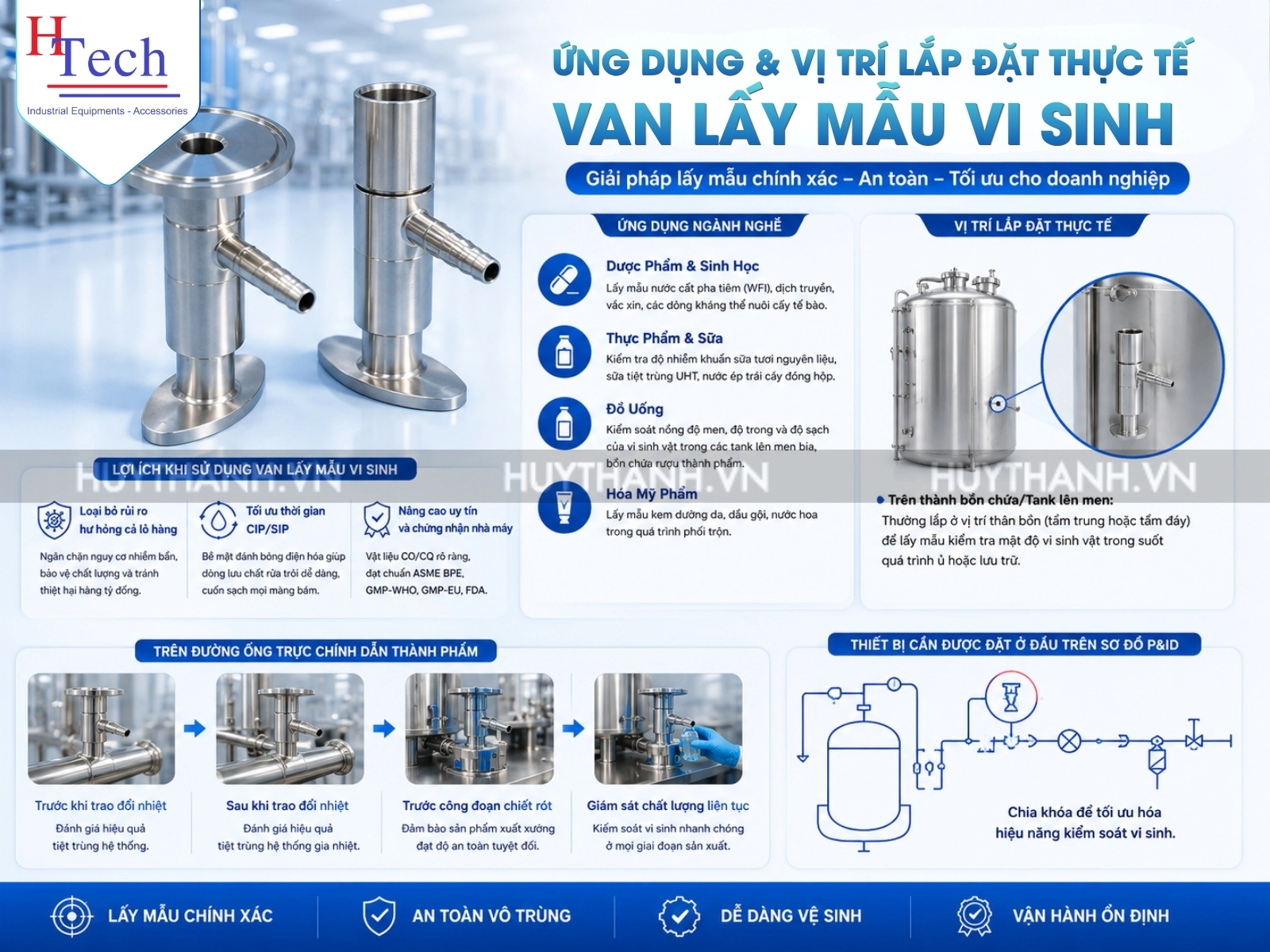

Hiểu rõ thiết bị cần được đặt ở đâu trên sơ đồ công nghệ (P&ID) là chìa khóa để tối ưu hóa hiệu năng kiểm soát vi sinh.
Nếu bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy vô trùng toàn diện, Huy Thành là đối tác cung cấp thiết bị uy tín hàng đầu. Tại đây, chúng tôi chuyên cung cấp các dòng van lấy mẫu vi sinh chính hãng, đầy đủ chứng chỉ CO/CQ, chứng nhận chất lượng vật liệu theo tiêu chuẩn FDA và ASME BPE.
Các dòng van lấy mẫu do Huy Thành phân phối đa dạng về kiểu dáng kết nối từ van lấy mẫu vi sinh nối clamp, van lấy mẫu vi sinh nối gài cho đến van lấy mẫu vi sinh nối ren, đáp ứng hoàn hảo mọi yêu cầu khắt khe của các nhà máy sản xuất dược phẩm, sữa, bia rượu và nước giải khát lớn tại Việt Nam. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp tư vấn kỹ thuật chuyên sâu, giúp tối ưu hóa hệ thống CIP/SIP và lựa chọn thiết bị có thông số Ra phù hợp nhất với ngân sách cũng như quy trình công nghệ của doanh nghiệp bạn.
Hãy liên hệ ngay với Huy Thành để nhận báo giá kỹ thuật chi tiết và trải nghiệm dịch vụ hỗ trợ kỹ thuật tối ưu nhất!
