Bơm Bánh Răng Ăn Khớp Ngoài

Bơm bánh răng ăn khớp ngoài (External Gear Pump) là trái tim cung cấp áp suất cho nhiều hệ thống thủy lực, được ưa chuộng nhờ sự đơn giản, độ bền bỉ và khả năng tạo ra áp suất làm việc cao. Loại bơm thể tích này là lựa chọn kinh tế và đáng tin cậy cho cả máy móc công trình và ứng dụng công nghiệp.

I. Bơm Bánh Răng Ăn Khớp Ngoài Là Gì

Bơm bánh răng ăn khớp ngoài là loại bơm sử dụng hai bánh răng ăn khớp vào nhau để vận chuyển và đẩy chất lỏng. Bơm hoạt động bằng cách liên tục vận chuyển cố định một lưu lượng chất lỏng giữa các kẽ răng và trục, sau đó chuyển chất lỏng từ buồng hút sang buồng đẩy. Bơm bánh răng ăn khớp ngoài được ứng dụng phổ biến để bơm dầu, bơm hóa chất, thực phẩm, nhựa và các chất lỏng có độ nhớt cao, đồng thời có thể tạo ra áp suất cao.

Khi bánh răng quay, chất lỏng được hút vào các khe rãnh giữa răng và thành bơm, sau đó bị ép đẩy ra phía cửa xả nhờ chuyển động quay liên tục. Loại bơm này tạo ra lưu lượng ổn định, áp lực cao, kết cấu đơn giản và hoạt động rất bền bỉ.

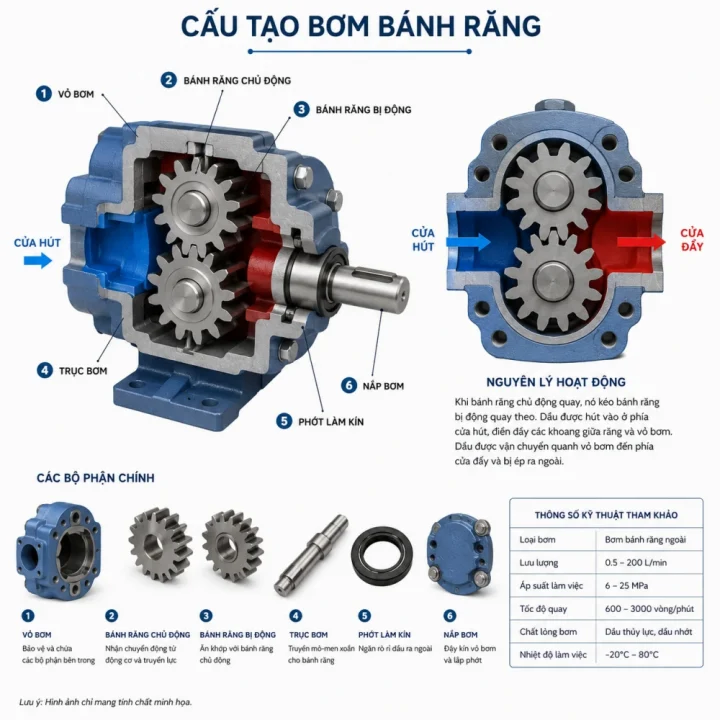

II. Cấu Tạo Bơm Bánh Răng Ăn Khớp Ngoài

Bơm bánh răng ăn khớp ngoài được cấu tạo bao gồm các thành phần chính sau, được lắp ráp chặt chẽ để đảm bảo hiệu suất và ngăn ngừa rò rỉ:

Các Thành Phần Cơ Bản

1. Bánh Răng (Gears):
   • Bánh răng Chủ động (Drive Gear): Nối trực tiếp với trục động cơ (thường qua khớp nối), là nguồn truyền động chính.
   • Bánh răng Bị động (Idler Gear): Ăn khớp với bánh răng chủ động và quay theo chiều ngược lại.
   • Lưu ý: Bánh răng thường được thiết kế với răng thẳng (phổ biến nhất do chi phí thấp và hiệu suất tốt ở tốc độ trung bình) hoặc răng nghiêng (giảm độ ồn và xung động nhưng phức tạp hơn).
2. Vỏ Bơm (Casing/Housing): Là bộ phận đúc hoặc gia công chính xác, bao bọc và giữ cố định các bánh răng. Vỏ bơm có vai trò quan trọng trong việc tạo ra các buồng bơm kín với sự hỗ trợ của các tấm đệm bên.
3. Trục Bơm và Bạc Lót (Shaft and Bushings/Bearings): Bạc lót (thường bằng đồng hoặc hợp kim) được sử dụng để đỡ trục bơm, chịu tải trọng xuyên tâm và giảm thiểu ma sát trong quá trình hoạt động.
4. Cửa Hút (Inlet Port) và Cửa Đẩy/Xả (Outlet Port): Là nơi chất lỏng đi vào và đi ra. Vị trí và kích thước cửa bơm phải được tối ưu hóa để giảm thiểu tổn thất áp suất khi dòng chảy thay đổi.
5. Phớt Chặn (Seals): Ngăn ngừa rò rỉ chất lỏng ra ngoài vỏ bơm và bảo vệ bạc lót khỏi sự xâm nhập của bụi bẩn.

Vật Liệu Chế Tạo

Vỏ bơm thường được làm từ Gang (Cast Iron) hoặc Hợp kim nhôm (cho các ứng dụng nhẹ hơn). Bánh răng và trục được chế tạo từ Thép hợp kim có độ bền cao, được xử lý nhiệt bề mặt để tăng khả năng chống mài mòn.

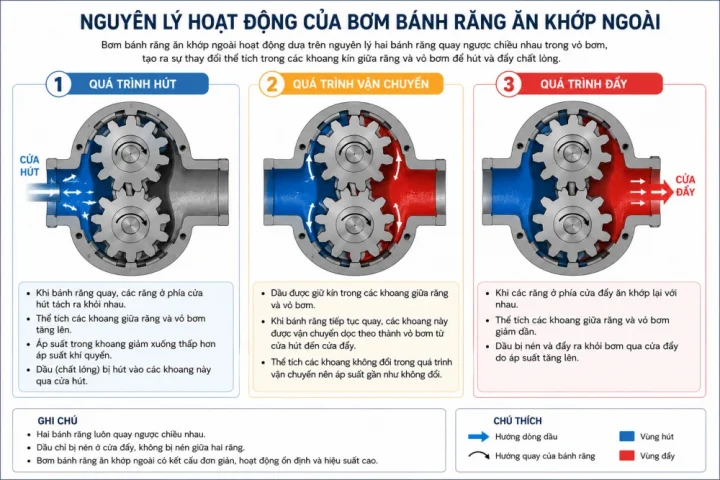

III. Nguyên Lý Hoạt Động Của Bơm Bánh Răng Ăn Khớp Ngoài

Bơm bánh răng ăn khớp ngoài hoạt động dựa trên nguyên tắc thay đổi thể tích buồng công tác (buồng bơm). Quá trình này diễn ra qua ba giai đoạn chính:

1. Quá Trình Hút

Khi hai bánh răng quay, tại khu vực cửa hút, các rãnh răng tách khỏi nhau và khỏi vỏ bơm, tạo ra một khoảng trống chân không cục bộ. Áp suất khí quyển (hoặc áp suất trong bể chứa) sẽ đẩy chất lỏng vào lấp đầy các khoảng trống này thông qua cửa hút.

2. Quá Trình Vận Chuyển

Chất lỏng bị kẹt chặt giữa các rãnh răng và thành bên trong của vỏ bơm. Các bánh răng mang theo chất lỏng này theo chu vi vỏ bơm, di chuyển từ cửa hút sang cửa đẩy. Quá trình này không cho phép chất lỏng chảy ngược trở lại cửa hút hoặc đi qua khe ăn khớp trung tâm.

3. Quá Trình Đẩy (Xả)

Tại khu vực cửa đẩy, hai bánh răng bắt đầu ăn khớp trở lại với nhau. Sự ăn khớp này làm giảm thể tích buồng công tác một cách đột ngột. Do chất lỏng thủy lực là không nén được (hoặc rất khó nén), sự giảm thể tích này tạo ra một áp suất cực lớn, buộc chất lỏng phải thoát ra ngoài qua cửa đẩy và đi vào hệ thống.

Lưu lượng: Lưu lượng của bơm bánh răng gần như tỷ lệ thuận với tốc độ quay của trục bơm và được xác định bằng công thức: Q=V0​⋅n⋅ηv​ (trong đó V0​ là thể tích hình học, $n$ là tốc độ quay, ηv​ là hiệu suất thể tích).

IV. Đặc Điểm Kỹ Thuật Của Bơm Bánh Răng Ăn Khớp Ngoài

1. Ưu Điểm Nổi Bật

• Kết cấu Đơn giản và Bền bỉ: Giúp dễ dàng chế tạo, lắp ráp và bảo trì.
• Khả năng Chịu áp suất Cao: Dễ dàng đạt áp suất làm việc lên đến 200-350 bar (tùy thiết kế).
• Lưu lượng Ổn định: Cung cấp dòng chảy gần như không đổi, ít bị ảnh hưởng bởi sự thay đổi áp suất tải.
• Giá thành Hợp lý: So với bơm piston, bơm bánh răng có chi phí sản xuất thấp hơn đáng kể.
• Ít nhạy cảm với Chất lỏng: Hoạt động tốt với nhiều loại chất lỏng có độ nhớt khác nhau.

2. Nhược Điểm và Hạn Chế

• Độ ồn cao hơn: So với bơm cánh gạt hoặc bơm piston hướng trục.
• Không thể điều chỉnh lưu lượng: Bơm bánh răng là bơm lưu lượng cố định (trừ một số biến thể đặc biệt), không thể thay đổi lưu lượng khi tốc độ quay không đổi.
• Rò rỉ Nội bộ: Do khe hở giữa răng và vỏ bơm, luôn có một lượng nhỏ chất lỏng rò rỉ từ vùng áp suất cao về vùng áp suất thấp, ảnh hưởng đến hiệu suất thể tích (đặc biệt khi bơm bị mài mòn).
• Dễ bị kẹt dầu (Trapped Oil): Ở vùng ăn khớp, chất lỏng bị kẹt, gây ra tiếng ồn, xung động và tải trọng phụ lên trục, cần có rãnh thoát dầu (relief grooves) trên vỏ bơm.

V. Ứng Dụng Của Bơm Bánh Răng Ăn Khớp Ngoài

Bơm bánh răng ăn khớp ngoài được sử dụng rộng rãi nhờ tính linh hoạt và độ tin cậy của chúng:

Bơm bánh răng ăn khớp ngoài là giải pháp truyền động thủy lực cân bằng giữa hiệu suất cao, độ bền vượt trội và chi phí đầu tư hợp lý. Mặc dù có nhược điểm về tiếng ồn và khả năng điều chỉnh lưu lượng, sự đơn giản và khả năng làm việc ở áp suất cao đã đảm bảo vị thế của nó là “ngựa thồ” không thể thay thế trong phần lớn các ứng dụng thủy lực và vận chuyển chất lỏng công nghiệp. Xu hướng cải tiến trong tương lai sẽ tập trung vào việc giảm độ ồn (thông qua bánh răng nghiêng) và tăng cường khả năng chống mài mòn để nâng cao hiệu suất thể tích.

VI. So Sánh Bơm Bánh Răng Ăn Khớp Trong Và Ăn Khớp Ngoài

Bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài đều là dòng bơm thể tích được sử dụng phổ biến trong công nghiệp, đặc biệt trong các hệ thống vận chuyển dầu nhớt, hóa chất và chất lỏng có độ nhớt cao. Tuy nhiên, hai loại bơm này có sự khác biệt về cấu tạo, nguyên lý vận hành và phạm vi ứng dụng.

Bơm bánh răng ăn khớp ngoài sử dụng hai bánh răng có kích thước tương đương, quay ngược chiều nhau để vận chuyển chất lỏng từ cửa hút đến cửa xả. Loại bơm này có kết cấu đơn giản, độ bền cao, dễ bảo trì và phù hợp với nhiều ứng dụng bơm dầu thủy lực, dầu bôi trơn cùng các chất lỏng công nghiệp.
Trong khi đó, bơm bánh răng ăn khớp trong sử dụng một bánh răng nhỏ nằm bên trong bánh răng lớn, kết hợp với bộ phận phân cách để tạo các khoang vận chuyển chất lỏng. Thiết kế này thường giúp bơm vận hành êm hơn, hạn chế xung động dòng chảy và phù hợp với chất lỏng có độ nhớt cao như dầu đặc, nhựa đường hoặc một số loại hóa chất công nghiệp.
Để lựa chọn đúng loại bơm bánh răng, người dùng cần xem xét độ nhớt của chất lỏng, lưu lượng yêu cầu, áp suất làm việc, nhiệt độ và điều kiện lắp đặt. Bơm ăn khớp ngoài thường phù hợp với hệ thống cần thiết bị có cấu tạo gọn, dễ bảo dưỡng; còn bơm ăn khớp trong là lựa chọn đáng cân nhắc khi cần vận chuyển chất lỏng nhớt cao với dòng chảy tương đối ổn định.
