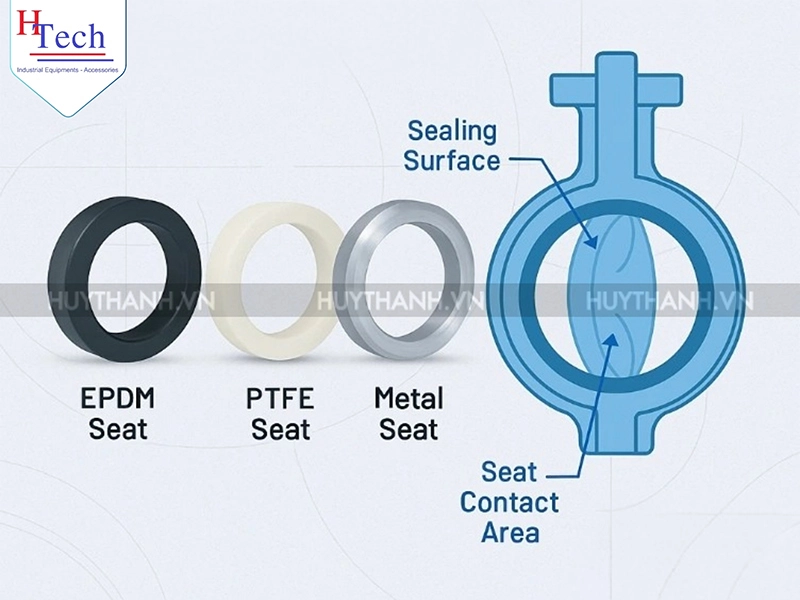

Seat kim loại: Sử dụng các hợp kim cứng như Stellite, Inconel. Khả năng chịu nhiệt độ lên đến 500ºC và áp suất cao, nhưng độ kín tuyệt đối khó đạt được bằng seat mềm (thường đạt tiêu chuẩn Class IV hoặc Class V).

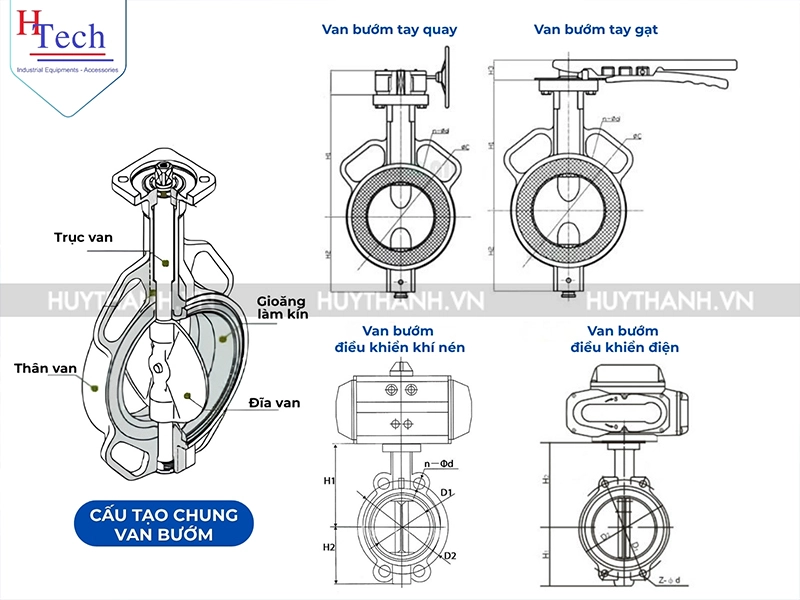

Trục van
Thanh truyền động cơ học truyền momen xoắn từ bộ điều khiển xuống đĩa van. Trục van thường làm bằng thép không gỉ cường độ cao (SUS410, SUS420 hoặc Duplex) để chống biến dạng xoắn khi van bị kẹt hoặc áp suất chênh lệch lớn.
Bộ phần truyền động

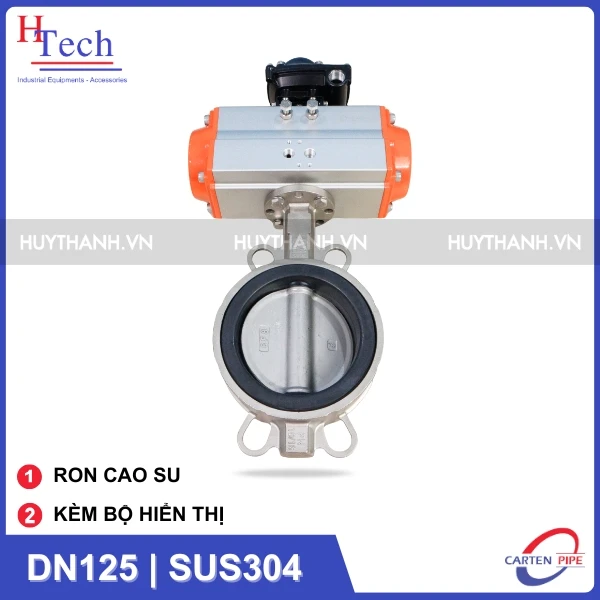

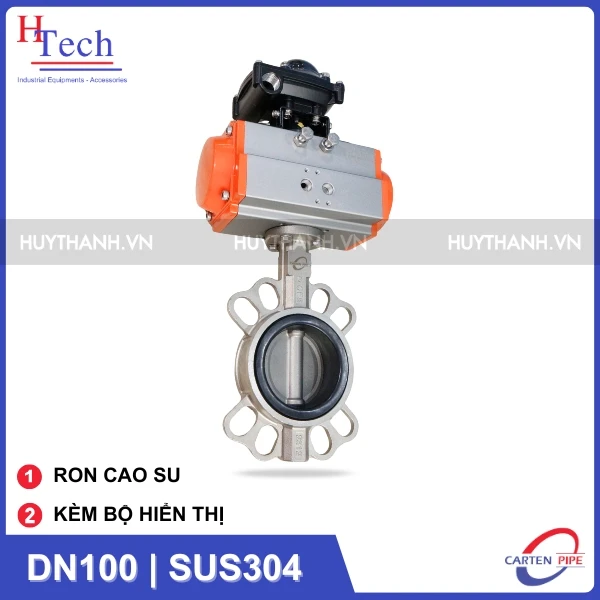

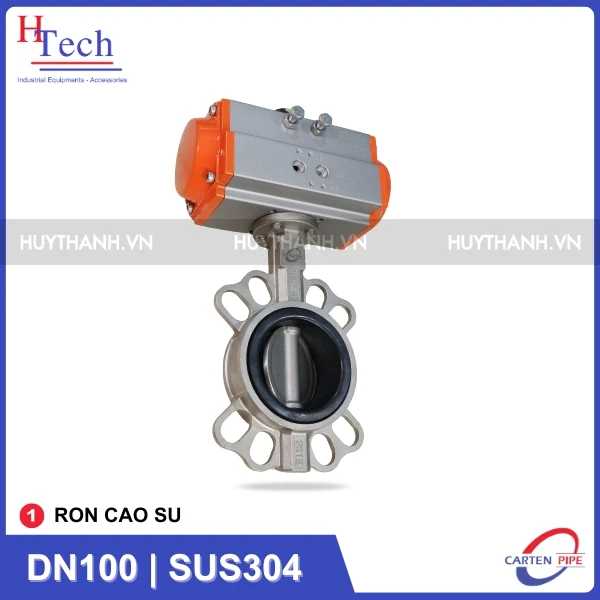

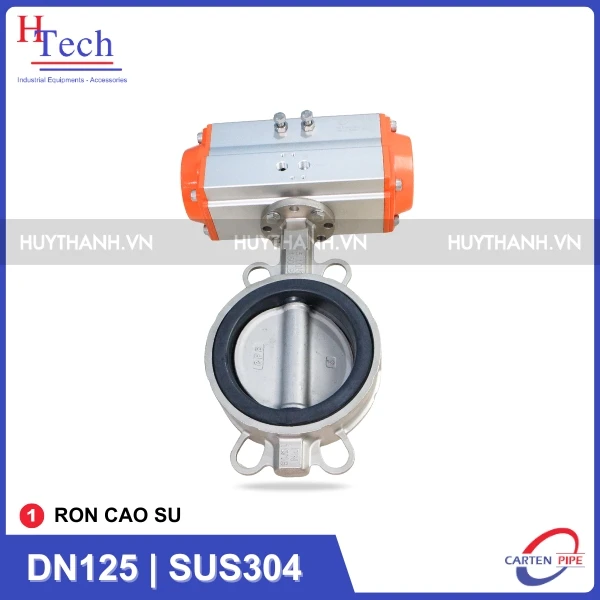

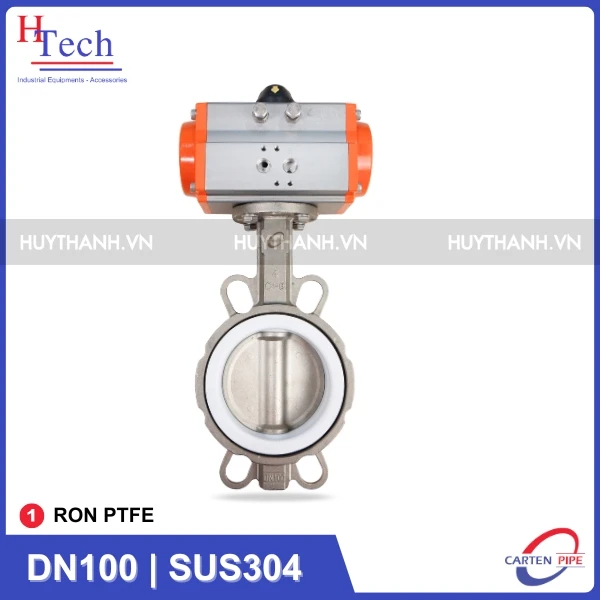

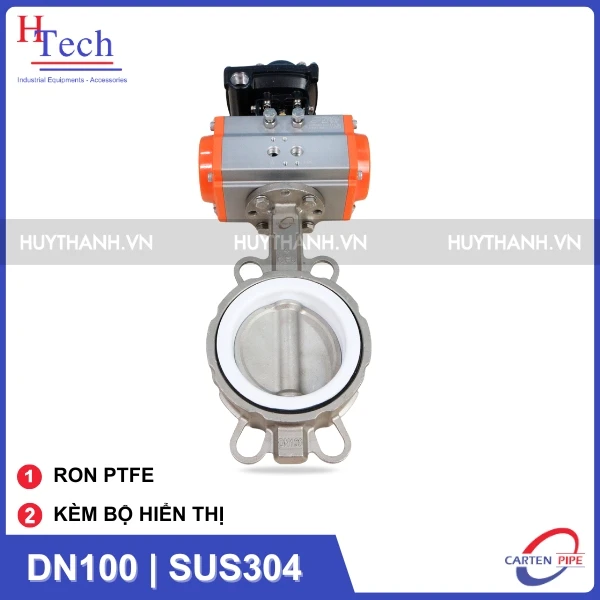

Nguồn cấp lực để vận hành van, bao gồm dạng cơ học thủ công như van bướm tay gạt, tay quay vô lăng… Hoặc các dạng tự động hóa như bộ điều khiển khí nén và bộ điều khiển điện.
Phân loại van bướm phổ biến trong kỹ thuật
Để lựa chọn đúng loại thiết bị phù hợp với bảng thông số kỹ thuật của dự án, người vận hành cần phân loại van bướm dựa trên cấu trúc hình học và phương thức vận hành.
Phân loại theo thiết kế cơ học (Độ lệch tâm)
Van bướm đồng tâm (Concentric Butterfly Valve): Trục van được dịch chuyển lệch khỏi tâm đĩa và lệch khỏi đường tâm dòng chảy. Thiết kế này giúp đĩa van nhấc hoàn toàn khỏi vòng đệm ngay khi vừa bắt đầu mở, giảm ma sát và tăng tuổi thọ seat.
Van bướm lệch tâm ba (Triple Offset): Trục lệch tâm đôi kết hợp với bề mặt tiếp xúc của seat được thiết kế theo dạng hình nón lệch. Dòng van này loại bỏ hoàn toàn ma sát khi đóng mở, chuyên dùng cho các ứng dụng áp suất cao (Class 150/300/600) và nhiệt độ cực cao.

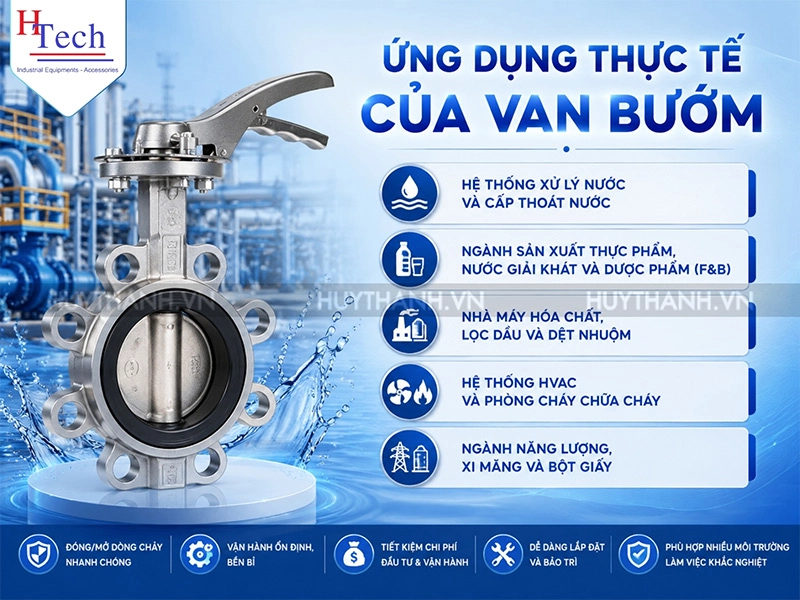

Các ngành công nghiệp trọng điểm ứng dụng van bướm
Hệ thống xử lý nước và cấp thoát nước: Đây là môi trường ứng dụng khối lượng lớn nhất các dòng van bướm công nghiệp. Van được lắp đặt tại các nhà máy xử lý nước cấp thành phố, trạm bơm tăng áp, và hệ thống xử lý nước thải tập trung. Ở môi trường nước sạch, van thân gang đĩa inox là lựa chọn tối ưu chi phí; trong khi ở các bể thu gom nước thải chứa nhiều hóa chất ăn mòn, van bướm inox hoặc van nhựa sẽ được ưu tiên để đảm bảo tuổi thọ thiết bị.

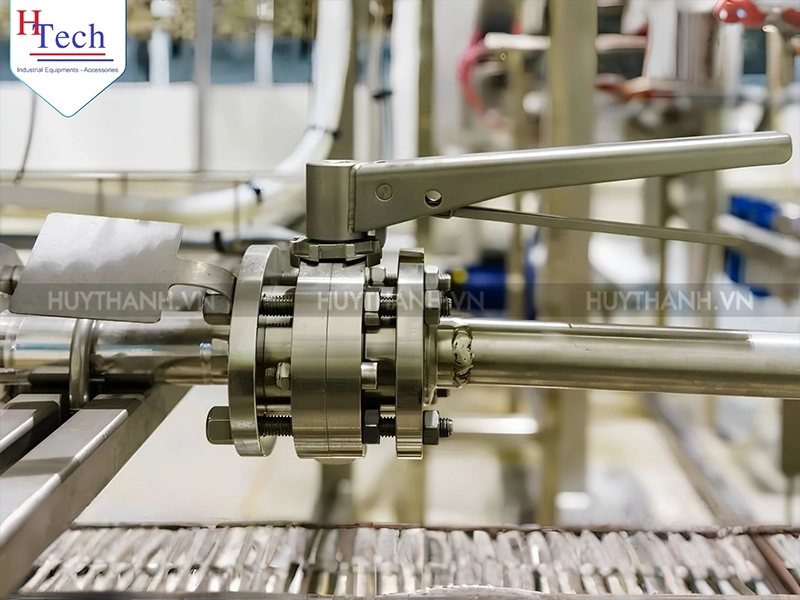

Van bướm công nghiệp đa ứng dụng trong nhiều hệ thống sản xuất
Ngành sản xuất Thực phẩm, Nước giải khát và Dược phẩm (F&B): Trong các nhà máy bia, sữa, nước mắm, dược phẩm, tiêu chuẩn an toàn vệ sinh và chống nhiễm khuẩn là tuyệt đối. Tại đây, dòng van bướm tay gạt inox hoặc van bướm vi sinh điều khiển khí nén được ứng dụng rộng rãi. Thiết kế đĩa van mài nhẵn biên dạng đạt độ bóng Ra < 0.8 µm giúp ngăn ngừa mảng bám vi khuẩn và chịu được quy trình súc rửa, khử trùng tại chỗ (CIP/SIP) bằng hơi nước nóng lên đến 140°C hoặc dung dịch sút (NaOH).
Nhà máy hóa chất, lọc hóa dầu và dệt nhuộm: Vận chuyển dung môi, axit loãng, kiềm và các chế phẩm dầu khí là môi trường khốc liệt đối với mọi thiết bị cơ khí. Với khả năng chống ăn mòn hóa học xuất sắc nhờ lớp màng oxit tự bảo vệ (Cr2O3), van bướm inox 316 (SUS316) kết hợp vòng đệm lót PTFE được ứng dụng như một giải pháp vạn năng, chống lại hiện tượng rỗ bề mặt (pitting) do ion Clorua (Cl) gây ra.
Hệ thống HVAC và Phòng cháy chữa cháy (PCCC): Trong hệ thống điều hòa không khí trung tâm (Chiller) của các tòa nhà và nhà máy, van bướm được dùng để đóng ngắt các trục đường ống nước làm mát lớn. Đối với hệ thống PCCC, van bướm tay quay tích hợp công tắc giám sát (Signal Butterfly Valve) là thiết bị bắt buộc tại các cụm bơm và đường ống chính để truyền tín hiệu trạng thái Đóng/Mở về tủ trung tâm điều khiển.
Ngành năng lượng, xi măng và bột giấy: Ở các vị trí luân chuyển dòng lưu chất dạng đậm đặc, chứa hạt rắn như bột đá, bùn than, hoặc xơ sợi giấy, các dòng van bướm lệch tâm ba (Triple Offset) với seat kim loại được lựa chọn nhờ khả năng đóng cắt cơ học mạnh mẽ, không bị mài mòn bề mặt làm kín giống như các dòng van lót cao su thông thường.
Để tối ưu hóa công năng cơ học của thiết bị, các kỹ sư cơ điện thường bố trí van bướm tại các vị trí chiến lược sau:

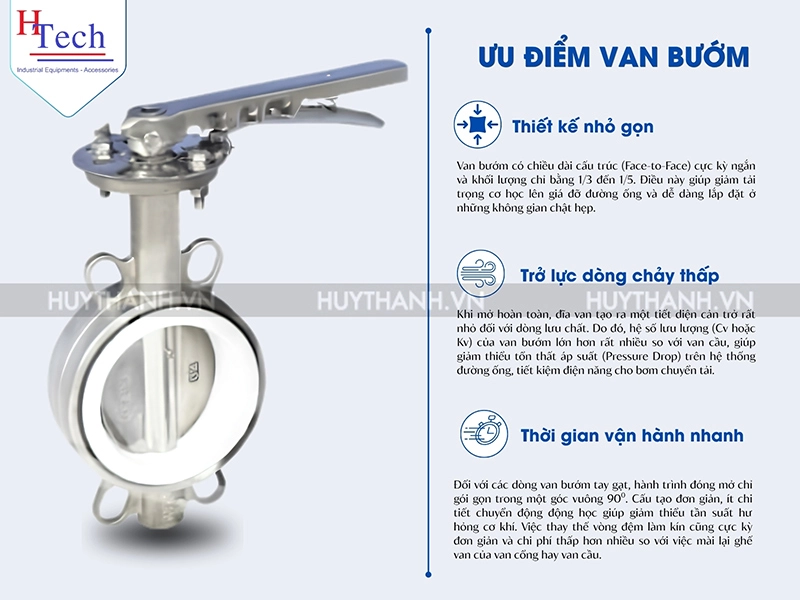

Vị trí đầu hút và đầu đẩy của cụm bơm (Pump Suction/Discharge): Do khối lượng và chiều dài cấu trúc rất ngắn, van được lắp ngay trước và sau máy bơm để làm nhiệm vụ cách ly dòng chảy khi cần bảo trì, sửa chữa bơm. Trở lực dòng chảy cực thấp của van khi mở hoàn toàn giúp bơm không bị giảm hiệu suất và tránh hiện tượng xâm thực ở đầu hút.

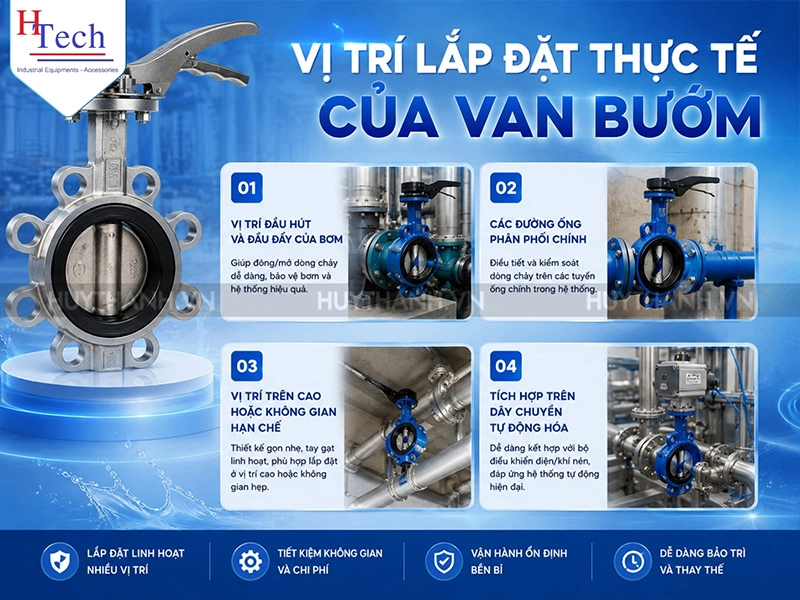

Van bướm được lắp đặt tại nhiều vị trí trên dây chuyền
Các đường ống phân phối chính (Header Line): Tại các điểm chia nhánh từ đường ống tổng vào các phân xưởng, các dòng van bướm công nghiệp kích thước lớn (thường dùng tay quay vô lăng hoặc bộ điều khiển điện) được lắp đặt nhằm kiểm soát tổng lượng lưu chất cấp cho từng khu vực riêng biệt.
Vị trí trên cao hoặc không gian hạn chế: So với van cổng hay van bi cùng kích cỡ, van bướm tay gạt hoặc tay quay chiếm diện tích rất nhỏ và không đòi hỏi khoảng trống phía trên để rút ty van như van cổng. Điều này biến chúng thành lựa chọn duy nhất cho các đường ống đi sát trần nhà hoặc đi trong các hộp kỹ thuật chật hẹp.
Tích hợp trên dây chuyền tự động hóa (In-line Process): Tại các vị trí cần đóng ngắt liên tục theo chu kỳ sản xuất (như xả đáy bồn chứa, nạp liệu bồn trộn), van bướm được kết nối với bộ truyền động khí nén hoặc động cơ điện, liên kết trực tiếp với hệ thống SCADA/DCS để nhận lệnh điều khiển từ xa từ phòng điều hành trung tâm.
Hướng dẫn kỹ thuật lựa chọn van bướm chính xác
Một sai lầm nhỏ trong khâu chọn van có thể dẫn đến sự cố dừng máy toàn hệ thống (Downtime), gây thiệt hại hàng trăm triệu đồng cho doanh nghiệp. Khi lập bảng đặc tính kỹ thuật để mua sắm van bướm, các kỹ sư cần tuân thủ nghiêm ngặt quy trình 5 bước sau:
Bước 1: Xác định thông số lưu chất (Medium)
Cần biết rõ lưu chất là gì (Nước, khí, hơi nước, hóa chất, bùn hạt). Nếu là hóa chất, cần biết nồng độ (%) và dải nhiệt độ vận hành để chọn vật liệu thân/đĩa van thích hợp. Ví dụ: Nước biển bắt buộc phải dùng van bướm inox 316 hoặc nhựa, không được dùng gang đúc thông thường.
Bước 2: Xác định áp suất (Pressure) và Nhiệt độ (Temperature) làm việc
Xác định áp suất danh định của hệ thống (PN10, PN16, Class 150…). Đảm bảo rằng áp suất làm việc tối đa (Working Pressure) luôn nhỏ hơn áp suất thiết kế của van ít nhất 20%. Đồng thời, kiểm tra biểu đồ mối quan hệ Áp suất – Nhiệt độ (Pressure-Temperature Rating) của vật liệu làm seat.
Van bướm được lắp đặt trên hệ thống đường ống, đơn giản, dễ sử dụng
Bước 3: Lựa chọn kiểu kết nối đường ống
Kiểu Wafer: Phổ biến nhất, giá thành rẻ, dùng các bulong dài xỏ xuyên qua hai mặt bích đường ống để ép chặt van ở giữa. Nhược điểm: Không thể tháo một bên đường ống khi hệ thống đang chịu áp.
Kiểu Lug: Thân van có các lỗ ren độc lập. Cho phép ngắt kết nối đường ống một bên (End-of-line service) phục vụ bảo trì mà không cần xả toàn bộ hệ thống.
Kiểu Mặt bích (Flanged): Thường áp dụng cho kích thước lớn (DN300 trở lên) nhằm phân bố đều lực siết bulong, chống rò rỉ tốt hơn.
Bước 4: Tính toán momen xoắn (Torque) và phương thức vận hành
Nếu chọn dòng van bướm tay gạt, hãy chắc chắn kích thước van nằm trong khoảng cho phép điều khiển bằng tay. Nếu tích hợp bộ điều khiển tự động, phải tính toán lực momen xoắn mở van (Breakaway Torque) cộng thêm hệ số an toàn (thường là 30%) để chọn bộ truyền động khí nén hoặc điện phù hợp, tránh hiện tượng quá tải gây cháy motor hoặc gãy trục van.
