Bầu giảm inox là một trong những phụ kiện đường ống không thể thiếu trong các hệ thống lưu chất công nghiệp hiện đại, đóng vai trò quyết định đến hiệu suất vận hành và sự an toàn của toàn bộ dây chuyền. Việc thay đổi kích thước đường ống để điều chỉnh áp suất, lưu lượng và tốc độ dòng chảy đòi hỏi một giải pháp kết nối chính xác, bền bỉ. Tại Huy Thành chúng tôi cung cấp các dòng bầu giảm đạt chuẩn quốc tế, đáp ứng các yêu cầu khắt khe nhất của kỹ sư vận hành và nhà quản lý dự án.
bầu giảm (hay còn gọi là côn thu) được sản xuất từ các méc thép không gỉ cao cấp như inox 304, SUS316 mang đến khả năng chống ăn mòn và chịu áp lực vượt trội. Nhờ đặc tính cơ lý hoá xuất sắc, sản phẩm bầu giảm inox không chỉ giúp tối ưu hoá kết cấu cơ khí mà còn giảm thiểu tối đa hiện tượng sụt áp hoặc nhiễu loạn dòng chảy. Bài viết chuyên sâu này sẽ cung cấp đầy đủ thông tin kỹ thuật, phân loại và hướng dẫn lựa chọn thiết bị tối ưu cho hệ thống của bạn.
Bản chất kỹ thuật của bầu giảm trong hệ thống đường ống
Để thiết kế hoặc vận hành một hệ thống đường ống công nghiệp an toàn, việc hiểu rõ bản chất kỹ thuật của từng linh kiện là bắt buộc. Dưới đây là những định nghĩa và phân tích chuyên sâu về phụ kiện này.
Bầu giảm là gì?
Bầu giảm inox (Pipe Reducer) là phụ kiện kết nối đường ống công nghiệp được sử dụng để kết nối hai đoạn đường ống có đường kính danh nghĩa (DN) khác nhau. Phụ kiện này tạo ra một sự chuyển tiếp mượt mà về kích thước hình học của lòng ống, cho phép dòng lưu chất (lỏng, khí, hơi) di chuyển liên tục từ đoạn ống lớn sang đoạn ống nhỏ hoặc ngược lại.
Trong các môi trường khắc nghiệt như hoá chất, lọc hoá dầu hay chế biến thực phẩm, bầu giảm inox là ưu tiên hàng đầu nhờ khả năng chống oxy hoá tuyệt đối và bề mặt lòng ống được xử lý độ nhám tối ưu, hạn chế sự bám dính của cặn bẩn.
Vai trò, chức năng của bầu giảm
Trong sơ đồ công nghệ (P&ID), vị trí lắp đặt của giảm công nghiệp quyết định rất lớn đến động lực học của dòng lưu chất. Các chức năng cốt lõi bao gồm:
Điều chỉnh lưu lượng và vận tốc: Theo định luật bảo toàn khối lượng và phương trình liên tục, khi dòng chảy đi qua đoạn ống có đường kính nhỏ dần, vận tốc lưu chất sẽ tăng lên và ngược lại.
Biến đổi áp suất hệ thống: Sự thay đổi tiết diện đột ngột nhưng có tính toán của bầu giảm giúp tăng hoặc giảm áp suất tĩnh và áp suất động, phục vụ cho nhu cầu của các thiết bị đầu cuối như bơm, van điều khiển hoặc máy nén.
Kết nối linh hoạt các thiết bị: Hầu hết các thiết bị công nghiệp (bơm công nghiệp, đồng hồ lưu lượng, van) đều có kích thước cổng kết nối tiêu chuẩn, thường khác với kích thước ống chính. Phụ kiện này đóng vai trò là cầu nối chuyển đổi module.
Triệt tiêu ứng suất và rung động: Thiết kế thuôn gọn giúp dòng chảy chuyển hướng mượt mà giảm thiểu hiện tượng búa nước và các xung lực tác động lên thành ống.

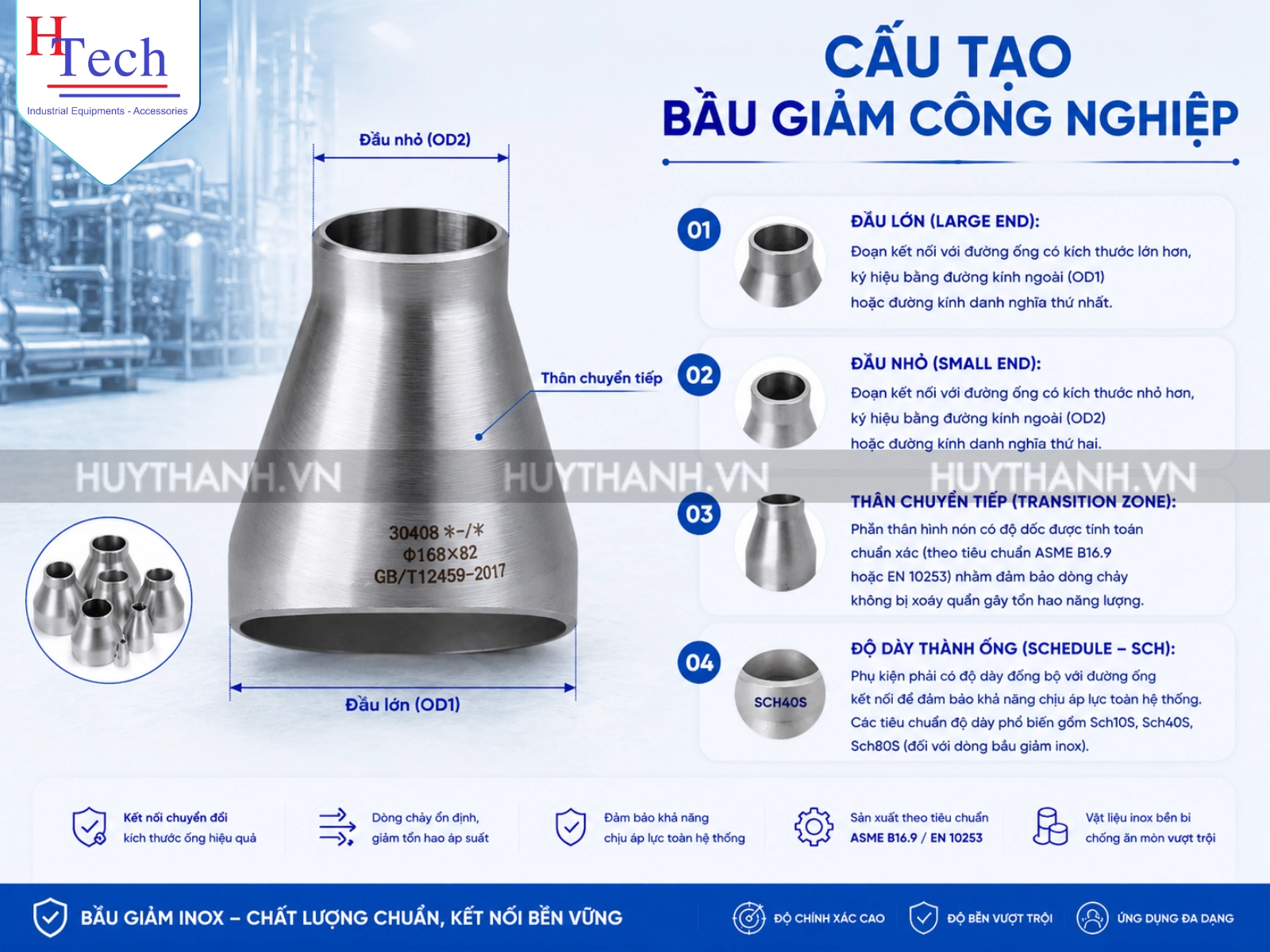

Cấu tạo cơ bản và thông số kỹ thuật của bầu giảm
Một sản phẩm bầu giảm inox tiêu chuẩn công nghiệp không chỉ đơn thuần là một ống loe, mà nó được tính toán kỹ lưỡng về mặt hình học và cơ tính để chịu đựng áp lực hệ thống.
Cấu tạo tuy đơn giản của bầu giảm nhưng mang lại hiệu quả tối ưu trong khi hoạt động
Cấu tạo cơ bản của một bầu giảm bao gồm các thành phần và thông số sau:
Đầu lớn (Large End): Đoạn kết nối với đường ống có kích thước lớn hơn, ký hiệu bằng đường kính ngoài (OD1) hoặc đường kính danh nghĩa thứ nhất.
Đầu nhỏ (Small End): Đoạn kết nối với đường ống có kích thước nhỏ hơn, ký hiệu bằng đường kính ngoài (OD2) hoặc đường kính danh nghĩa thứ hai.
Thân chuyển tiếp (Transition Zone): Phần thân hình nón có độ dốc được tính toán chuẩn xác (theo tiêu chuẩn ASME B16.9 hoặc EN 10253) nhằm đảm bảo dòng chảy không bị xoáy quẩn gây tổn hao năng lượng.
Độ dày thành ống (Schedule – Sch): Phụ kiện phải có độ dày đồng bộ với đường ống kết nối để đảm bảo khả năng chịu áp lực toàn hệ thống. Các tiêu chuẩn độ dày phổ biến gồm Sch10S, Sch40S, Sch80S (đối với dòng bầu giảm inox).
Về phương thức kết nối, phụ kiện này được chia thành hai dạng chính:
Kết nối hàn: Đầu ống được vát mép để hàn đối đầu trực tiếp vào đường ống, chịu áp lực rất cao và chống rò rỉ tuyệt đối.
Kết nối ren/áp lực: Thường dùng cho các đường ống kích thước nhỏ (dưới DN50) và áp suất làm việc trung bình thấp.
Phân loại bầu giảm inox Carten Pipe tại Huy Thành
Tại Huy Thành, chúng tôi phân phối dòng sản phẩm bầu giảm inox thương hiệu Carten Pipe cao cấp, đáp ứng toàn diện các tiêu chuẩn kỹ thuật quốc tế. Dựa trên hình học cấu tạo, sản phẩm được chia làm hai loại cốt lõi và một số biến thể chuyên dụng:

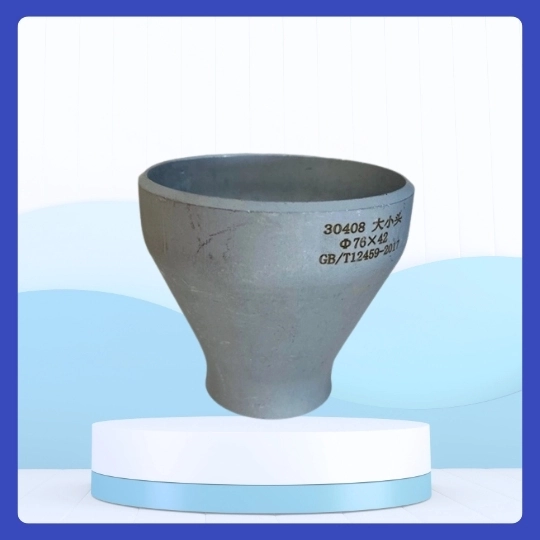

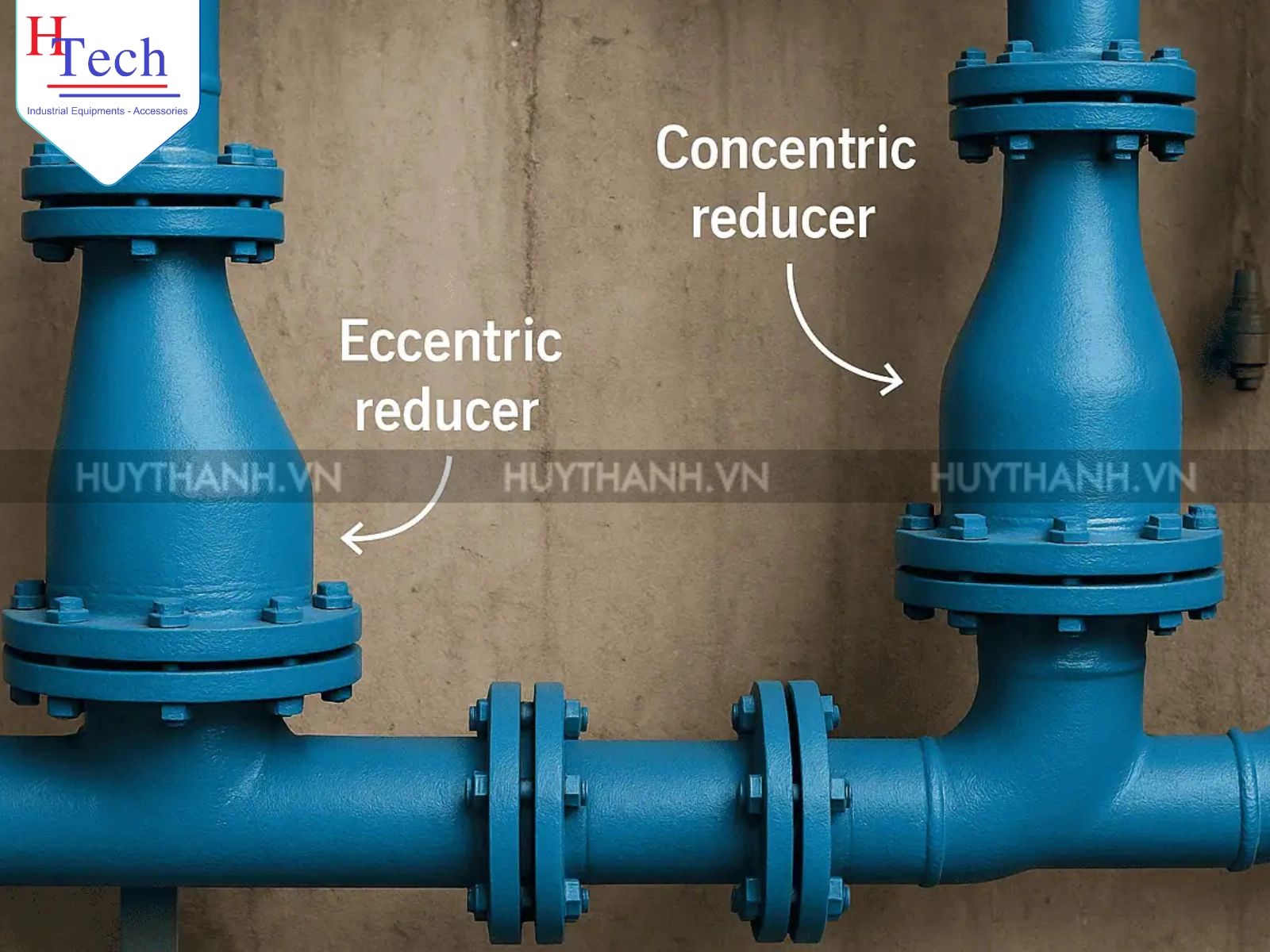

Giảm đều inox công nghiệp | Concentric Reducer
Giảm đều (hay còn gọi là bầu giảm đồng tâm) là loại phụ kiện có đường tâm trục của cả đầu lớn và đầu nhỏ nằm trên cùng một đường thẳng lõi.
Đặc điểm kỹ thuật: Thiết kế hình nón đối xứng hoàn hảo. Khi dòng lưu chất đi qua, sự thay đổi tiết diện diễn ra đồng đều từ mọi hướng xung quanh tâm trục.
Ứng dụng tốt nhất: Thường được ứng dụng trên các trục ống đứng (vertical lines). Việc sử dụng giảm đều trên trục đứng giúp dòng chảy phân phối đều, không tạo ra mô-men lực lệch tâm tác động lên hệ thống giá đỡ ống.

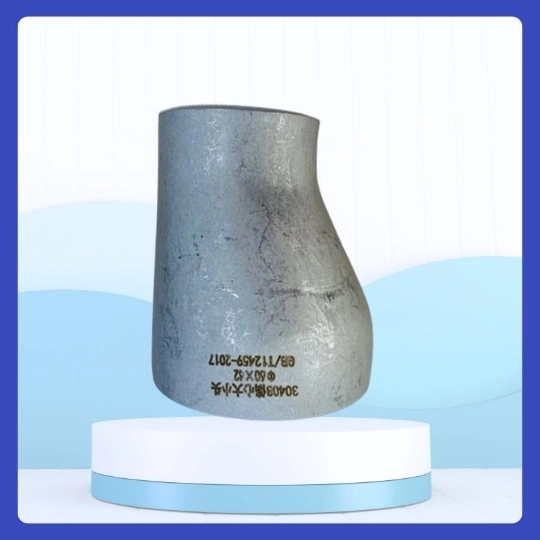

Giảm lệch tâm inox công nghiệp | Eccentric Reducer
Giảm lệch tâm là loại phụ kiện có một cạnh bên được thiết kế phẳng hoàn toàn, trong khi cạnh đối diện được vát xéo để thu hẹp đường kính. Kết quả là tâm của đầu lớn và tâm của đầu nhỏ lệch nhau một khoảng nhất định.
Đặc điểm kỹ thuật: Thiết kế bất đối xứng, tạo ra một mặt phẳng đáy hoặc mặt phẳng đỉnh khi lắp đặt.
Ứng dụng tốt nhất: Thích hợp cho các trục ống nằm ngang.
Lắp phẳng đáy (Flat Bottom): Ngăn chặn việc tích tụ chất lỏng hoặc cặn lắng tại điểm chuyển tiếp đường ống.
Lắp phẳng đỉnh (Flat Top): Đặc biệt quan trọng ở đường hút của bơm để ngăn chặn việc hình thành các túi khí. Nếu dùng giảm đều ở vị trí này, túi khí tích tụ sẽ đi vào bánh công tác của bơm gây ra hiện tượng xâm thực, phá huỷ cánh bơm.
Bên cạnh hai dòng chủ lực trên, tuỳ theo vật liệu và áp suất làm việc, thị trường còn ghi nhận:
bầu giảm áp lực cao (Forged Reducer Swage/Insert): Chế tạo bằng phương pháp rèn áp lực, chuyên dùng trong hệ thống thuỷ lực, khí nén siêu cao áp hoặc các đường ống cắm lòng.
bầu giảm vi sinh (Sanitary Reducer): Được đánh bóng bề mặt trong và ngoài đạt độ nhám cực thấp (Ra < 0.4µm), sử dụng kết nối tri-clamp chuyên dụng cho ngành dược phẩm và sữa.

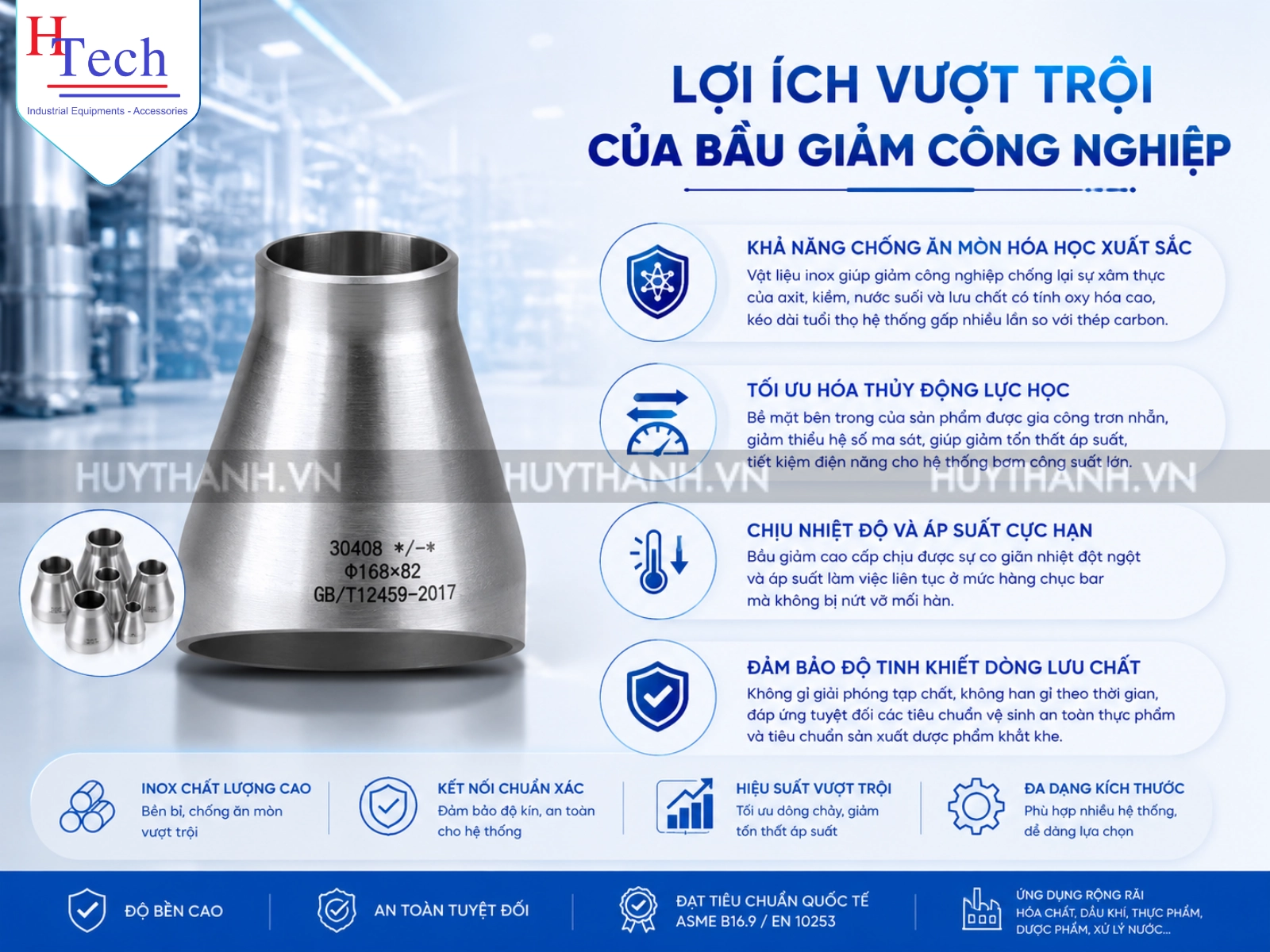

Lợi ích vượt trội khi sử dụng bầu giảm inox chất lượng cao
Việc đầu tư vào dòng sản phẩm bầu giảm inox tiêu chuẩn, chính hãng mang lại những giá trị kinh tế và kỹ thuật lâu dài cho nhà máy.
Sử dụng bầu giảm công nghiệp mang đến nhiều lợi ích vượt trội, gia tăng năng suất
Khả năng chống ăn mòn hoá học xuất sắc: Vật liệu inox giúp giảm công nghiệp chống lại sự xâm thực của axit, kiềm, nước suối và lưu chất có tính oxy hoá cao, kéo dài tuổi thọ hệ thống gấp nhiều lần so với thép carbon.
Tối ưu hoá thuỷ động lực học: Bề mặt bên trong của sản phẩm Carten Pipe tại Huy Thành được gia công trơn nhẵn, giảm thiểu hệ số ma sát. Điều này giúp giảm tổn thất áp suất, tiết kiệm điện năng cho hệ thống bơm công suất lớn.
Chịu nhiệt độ và áp suất cực hạn: Khác với các loại phụ kiện hàn kém chất lượng, bầu giảm cao cấp chịu được sự co giãn nhiệt đột ngột và áp suất làm việc liên tục ở mức hàng chục bar mà không bị nứt vỡ mối hàn.
Đảm bảo độ tinh khiết dòng lưu chất: Không giải phóng tạp chất, không han gỉ theo thời gian, đáp ứng tuyệt đối các tiêu chuẩn vệ sinh an toàn thực phẩm và tiêu chuẩn sản xuất dược phẩm khắt khe.

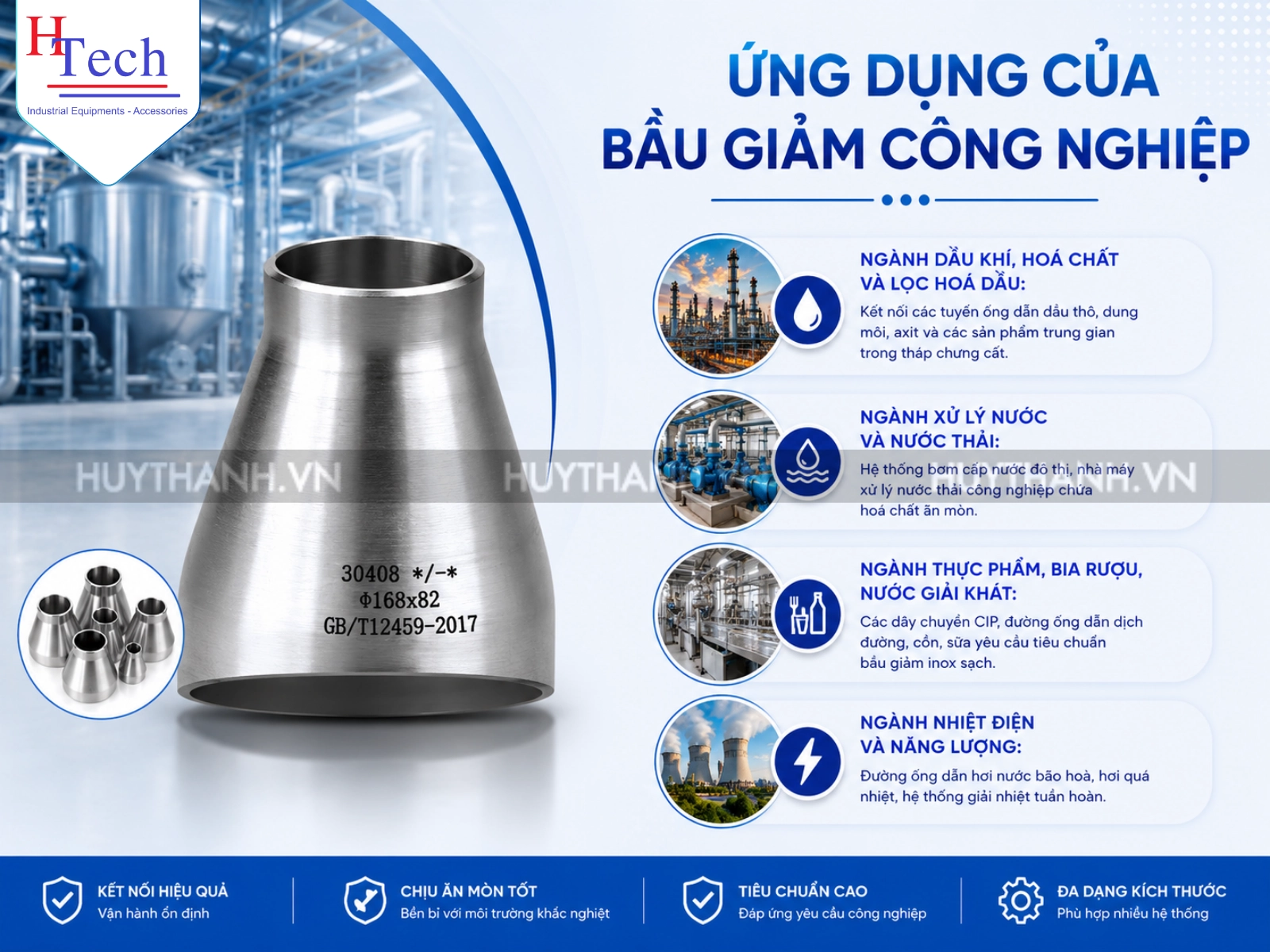

Ứng dụng ngành nghề và vị trí lắp đặt thực tế
Nhờ tính linh hoạt và độ bền vượt trội, sản phẩm bầu giảm inox được ứng dụng rộng rãi trong các dây chuyền sản xuất đa dạng.
Ngành dầu khí, hoá chất và lọc hoá dầu: Kết nối các tuyến ống dẫn dầu thô, dung môi, axit và các sản phẩm trung gian trong tháp chưng cất.
Ngành xử lý nước và nước thải: Hệ thống bơm cấp nước đô thị, nhà máy xử lý nước thải công nghiệp chứa hoá chất ăn mòn.
Ngành thực phẩm, bia rượu, nước giải khát: Các dây chuyền CIP, đường ống dẫn dịch đường, cồn, sữa yêu cầu tiêu chuẩn bầu giảm inox sạch.
Ngành nhiệt điện và năng lượng: Đường ống dẫn hơi nước bão hoà, hơi quá nhiệt, hệ thống giải nhiệt tuần hoàn.
Vị trí lắp đặt thực tế trong nhà máy
Đầu hút và đầu xả của bơm: Sử dụng giảm lệch tâm ở đầu hút để tránh hiện tượng e-bơm (túi khí) và giảm đều ở đầu xả để tăng áp suất đẩy lưu chất lên cao.
Trước và sau các cụm van điều khiển: Van điều khiển thường có kích thước nhỏ hơn đường ống chính để tối ưu hoá khả năng tiết lưu. Cần dùng bầu giảm để thu hẹp dòng chảy trước khi đi vào van.
Tại các điểm rẽ nhánh và thu gom: Gom lưu chất từ nhiều đường ống nhỏ vào một trục ống chính lớn hoặc ngược lại.
Hướng dẫn lựa chọn bầu giảm chuẩn kỹ thuật cho kỹ sư
Để lựa chọn được sản phẩm bầu giảm inox chính xác, người chịu trách nhiệm mua hàng và kỹ sư cần dựa trên bộ tiêu chí kỹ thuật rõ ràng:
1.Xác định vật liệu phù hợp với lưu chất:
Dùng inox 304 cho môi trường nước sạch, thực phẩm thông thường, môi trường có tính ăn mòn nhẹ.
Dùng inox 316/316L cho môi trường hoá chất đậm đặc, nước biển hoặc nơi có nhiệt độ vận hành cao nhờ thành phần Molypden tăng cường chống rỗ bề mặt.
2. Lựa chọn kích thước và độ dày: Phải nắm rõ đường kính ngoài (OD) của hai đầu ống cần kết nối. Đồng thời, độ dày của bầu giảm inox (Sch10, Sch40…) phải khớp với độ dày của ống để đường hàn đối đầu phẳng, không tạo gờ ở lòng ống.
3. Xác định kiểu hình học (Đồng tâm hay lệch tâm): Căn cứ vào hướng đi của đường ống (đứng hay ngang) và vị trí có gần các thiết bị nhạy cảm như bơm hay không để chọn giảm đều hoặc giảm lệch tâm.
4. Kiểm tra tiêu chuẩn sản xuất: Đảm bảo phụ kiện đạt các tiêu chuẩn quốc tế uy tín như ASME B16.9 (Mỹ), DIN 2616 (Đức) hoặc JIS B2311 (Nhật Bản) để có sự đồng bộ cơ khí cao nhất.
Những sai lầm thường gặp khi lắp đặt và sử dụng bầu giảm inox
Trong quá trình tư vấn và cung cấp thiết bị, Huy Thành đã ghi nhận một số lỗi phổ biến hệ thống thường gặp phải do lắp đặt sai kỹ thuật:

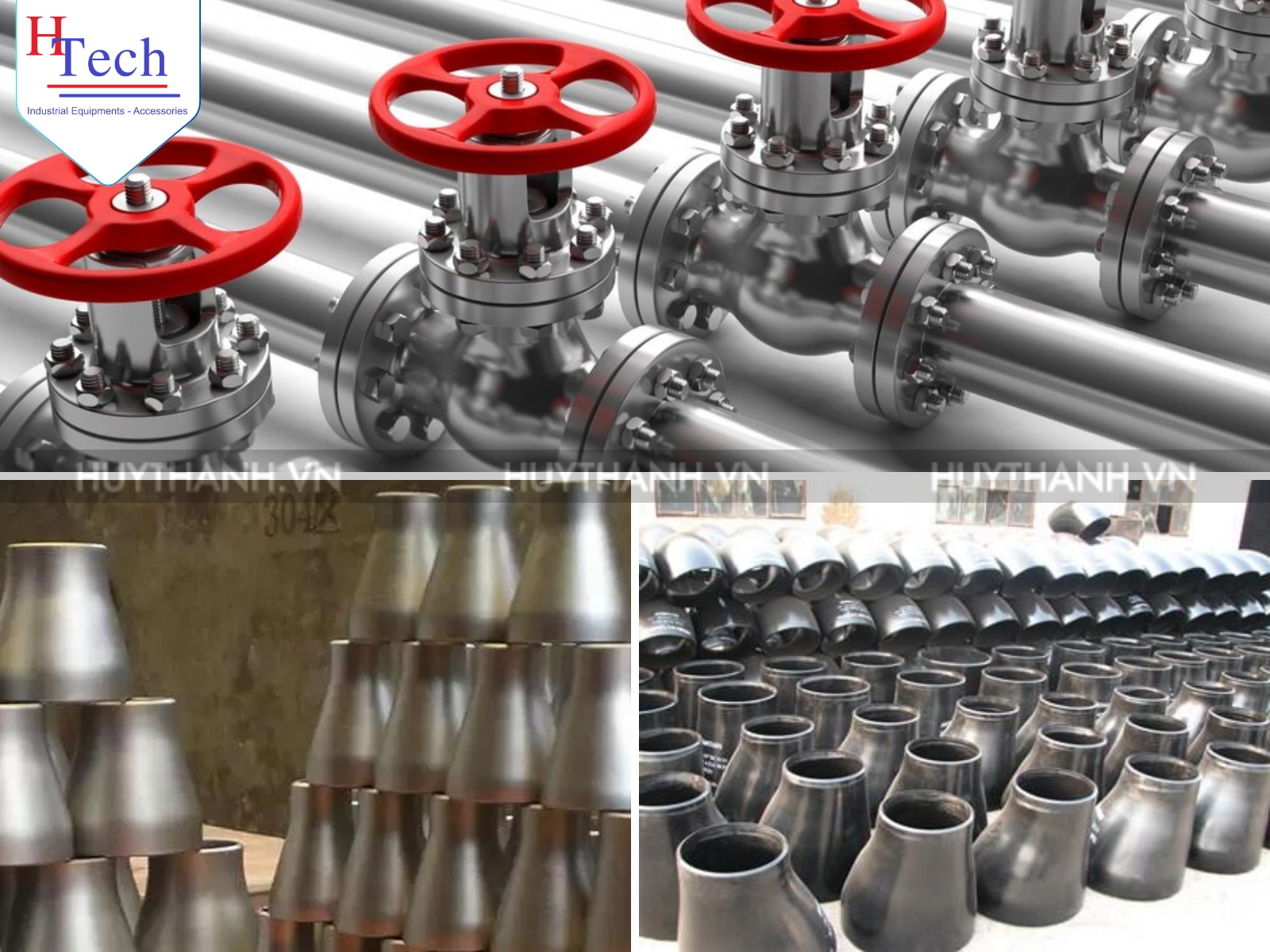

Bầu giảm công nghiệp là thiết bị phổ biến trong quá trình sản xuất hiện nay
Lắp ngược bầu giảm lệch tâm tại đầu hút của bơm: Lắp cạnh phẳng ở phía trên thay vì phía dưới khi đường ống đi ngang dẫn vào bơm. Điều này vô tình tạo ra một khoảng không giữ khí ở đỉnh ống, gây hiện tượng lọt khí vào buồng bơm, làm giảm hiệu suất và hỏng phớt bơm.
Chọn sai độ dày thành ống: Sử dụng giảm công nghiệp có thành ống mỏng hơn so với thành ống chính để tiết kiệm chi phí. Khi hệ thống chịu áp lực cao hoặc xảy ra hiện tượng búa nước, điểm chuyển tiếp này sẽ là nơi đầu tiên bị xé rách hoặc rò rỉ.
Hàn lỗi gây biến dạng lòng ống: Kỹ thuật hàn không đảm bảo làm cho xỉ hàn chảy tràn vào bên trong lòng bầu giảm, tạo ra các gờ nhô. Các gờ này làm tăng trở lực dòng chảy, gây nhiễu loạn và đẩy nhanh quá trình mài mòn cơ học tại điểm giảm tốc.
Mua bầu giảm chất lượng cao và uy tín tại Huy Thành
Nếu bạn đang tìm kiếm một giải pháp phụ kiện đường ống bền bỉ, tối ưu chi phí và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe, Huy Thành chính là đối tác tin cậy hàng đầu của bạn.
Huy Thành chuyên nhập khẩu và phân phối các dòng sản phẩm bầu giảm, bầu giảm inox thương hiệu Carten Pipe chính hãng với đầy đủ chứng chỉ CO/CQ. Sản phẩm của chúng tôi luôn đa dạng về kích thước từ giảm đều đến giảm lệch tâm, sẵn sàng cung ứng số lượng lớn cho các dự án, nhà máy trên toàn quốc.
Với đội ngũ kỹ sư giàu kinh nghiệm của Huy Thành luôn sẵn sàng tư vấn chuyên sâu, giúp bạn lựa chọn đúng thông số, tối ưu hoá hiệu suất vận hành và ngân sách đầu tư.
Liên hệ ngay với Huy Thành để nhận báo giá cạnh tranh tốt nhất hôm nay!
