Trong thế giới công nghiệp, có một “chiến binh thầm lặng” được tin dùng để xử lý mọi loại chất lỏng, từ sơn đặc, hóa chất ăn mòn đến thực phẩm sạch – đó chính là Bơm Màng Khí Nén. Chiếc bơm này hoạt động dựa trên áp suất khí nén, tuyệt đối an toàn trong môi trường dễ cháy nổ và không hề cần phớt, loại bỏ mọi nỗi lo rò rỉ. Nếu bạn đang tìm kiếm giải pháp bơm chuyển chất lỏng bền bỉ, đa năng, và tiết kiệm chi phí bảo trì nhất, thì đây chính là bài viết dành cho bạn.

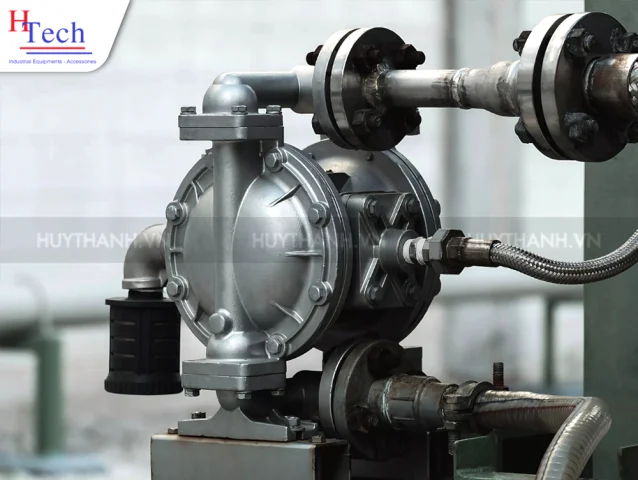

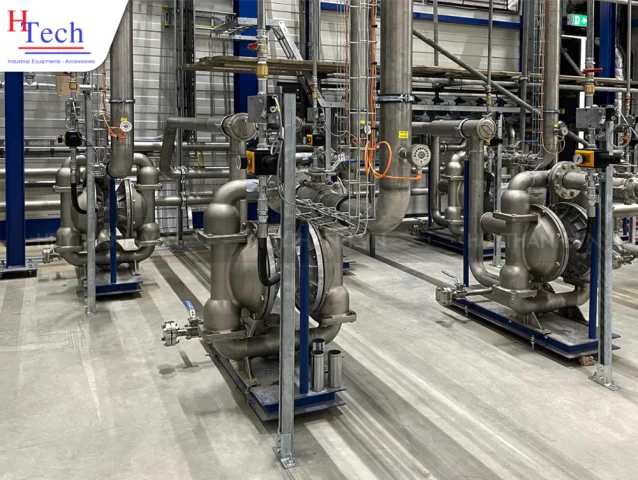

Bơm màng khí nén là một loại bơm thể tích dương vận hành bằng khí nén, đẩy chất lỏng ra ở một đầu, trong khi quá trình hút diễn ra ở đầu đối diện. Kiểu chuyển động tịnh tiến qua lại này khác biệt với nguyên lý hoạt động của bơm ly tâm (vận chuyển chất lỏng thông qua năng lượng cơ học được tạo ra bởi các cánh bơm).
Thiết kế của bơm màng khí nén có nhiều bộ phận chuyển động hơn so với bơm ly tâm nhưng vẫn tương đối đơn giản. Điểm khác biệt chính còn lại là loại chất mà các máy bơm có thể vận chuyển. Với bơm màng, việc bơm các chất rắn lơ lửng là hoàn toàn có thể, trong khi điều này bị hạn chế ở bơm ly tâm.

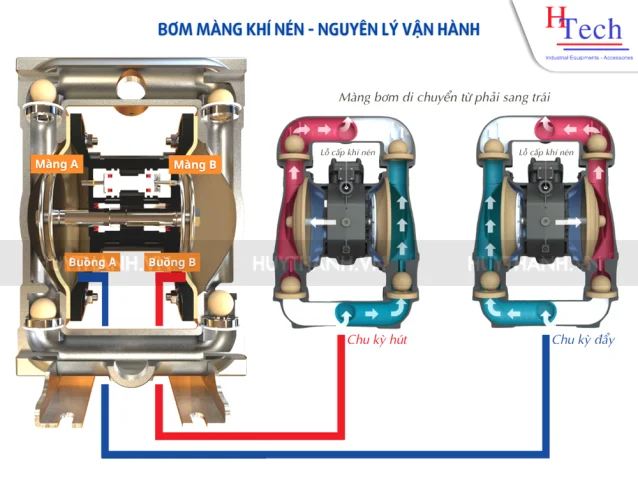

Bơm màng khí nén hoạt động dựa trên sự chuyển động qua lại của hai màng bơm linh hoạt, được cung cấp năng lượng hoàn toàn từ khí nén mà không cần động cơ điện. Thiết kế phổ biến nhất là loại van bi và đế van, trong đó mỗi buồng bơm đều được trang bị các van bi trên và dưới. Các van bi này thay đổi vị trí để mở hoặc đóng buồng bơm, tạo ra dòng chảy chất lỏng.
Cụ thể, hai màng bơm linh hoạt được gắn trên một trục nối, giúp chúng di chuyển đồng bộ qua lại. Khi một màng di chuyển, một buồng bơm sẽ xả chất lỏng ra ngoài, trong khi buồng còn lại được hút đầy. Các bộ van bi một chiều trong mỗi buồng đảm bảo quá trình mở và đóng diễn ra chính xác.
Bơm màng khí nén được chia làm 7 phần chính, mỗi phần đều có vai trò quyết định đến hiệu suất và độ bền, dưới đây là các bộ phận cụ thể cấu tạo nên 1 máy bơm màng hoàn chỉnh:
Màng bơm là bộ phận quan trọng nhất, đóng vai trò như “trái tim” của bơm, chịu trách nhiệm dịch chuyển chất lỏng thông qua chuyển động tịnh tiến qua lại. Màng thường làm bằng vật liệu đàn hồi hoặc composite chịu hóa chất như: PTFE (Teflon), EPDM, NBR (Nitrile), Santoprene
Van bi là bộ phận đảm bảo dòng chảy đi theo một chiều duy nhất — ngăn chất lỏng chảy ngược gây mất áp và giảm hiệu suất bơm.
Buồng màng là phần khoang chứa chất lỏng trong quá trình hút và đẩy. Đây là nơi tương tác trực tiếp giữa môi chất và màng bơm.
Buồng màng thường có cấu trúc cân đối để giảm rung và đảm bảo phân phối áp lực đều lên màng bơm.
Ống hút và xả là nơi kết nối bơm với đường ống của hệ thống.
Trục bơm là bộ phận liên kết giữa hai màng và truyền chuyển động qua lại của khí nén từ màng bên này sang màng bên kia.
Trục thường được gia công từ thép không gỉ hoặc hợp kim nhôm.
Van khí hướng khí nén vào một trong các buồng khí, làm dịch chuyển trục và màng bơm. Van đồng thời xả khí từ buồng đối diện.
Bộ giảm thanh được lắp ở cổng xả khí để giảm tiếng ồn do khí nén xả ra ngoài môi trường.
Bộ giảm thanh thường làm bằng nhựa công nghiệp hoặc kim loại với cấu trúc nhiều lỗ lọc khí

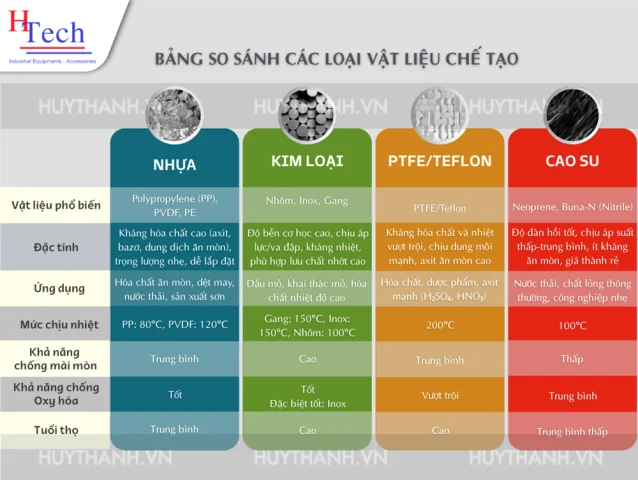

Để đáp ứng đầy đủ các nhu cầu thực tiễn, bơm màng có sẵn với nhiều loại vật liệu chế tạo khác nhau, phù hợp với các ứng dụng khác nhau. Việc vận chuyển mực tại một nhà máy giấy phải được xử lý khác với việc xả một thùng chất thải ăn mòn đầy cặn rắn tại một nhà máy xử lý nước. Một số ứng dụng đòi hỏi máy bơm làm từ nhựa không ăn mòn, trong khi các hoạt động khác lại được xử lý tốt hơn bằng kim loại.
Việc cân nhắc các lựa chọn vật liệu “vừa vặn” là vô cùng quan trọng. Dưới đây là các vật liệu phổ biến chế tạo bơm màng khí nén và những đặc tính riêng của từng loại:
| Dòng Thân Bơm | Vật Liệu Màng / Bi | Khoảng Lưu Lượng (LPM) | Áp Suất Khí Tối Đa | Ứng Dụng Cốt Lõi (Best For) |
| Inox 316 / 316L | Teflon (PTFE), Santoprene | 10 – 900 LPM | 8.3 – 8.6 Bar | Thực phẩm, dược phẩm, sữa, nước sốt, hóa chất có tính ăn mòn |
| Nhựa PP / PVDF | Teflon (PTFE), EPDM | 10 – 600 LPM | 7.0 – 8.3 Bar | Axit đậm đặc (H₂SO₄, HCl), dung môi kiềm, hóa chất xi mạ |
| Nhôm (Aluminum) | Nitrile (NBR), Hytrel | 20 – 1000 LPM | 8.3 Bar | Bơm sơn đặc, mực in, xăng dầu, dung môi ngành bao bì |
| Gang / Thép (Cast Iron) | Santoprene, Buna-N | 50 – 1000 LPM | 8.6 Bar | Bơm bùn gốm sứ, nước thải ngành khai khoáng, chất có hạt rắn |
Bơm màng khí nén là một giải pháp tiên tiến trong lĩnh vực công nghiệp, đây không phải là một thiết bị phức tạp, nhưng sự thông minh trong thiết kế và cấu tạo đã mang lại cho dòng bơm này những khả năng phi thường. Bơm màng ra đời để giải quyết những bài toán vận chuyển lưu chất “hóc búa” mà các dòng bơm truyền thống, điển hình như bơm ly tâm khó có thể đáp ứng.

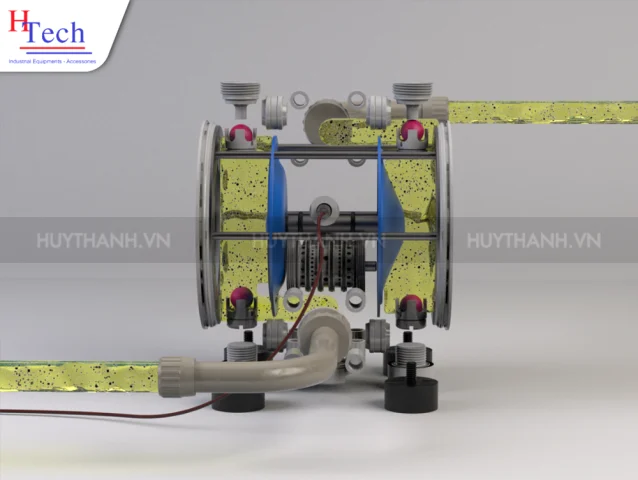

Đây là “sở trường” chính của bơm màng khí nén, chúng được thiết kế để xử lý các loại chất lỏng có độ khó cao như: axit đậm đặc, bùn men gốm sứ chứa hạt, hoặc chất nhũ tương đặc sệt. Nhờ sự đa dạng về vật liệu thân bơm và màng bơm giúp bơm màng có thể chống chọi trước hầu hết các loại hóa chất ăn mòn mạnh nhất, đảm bảo độ bền vững trong môi trường khắc nghiệt.
Nhờ cơ chế đẩy/hút nhẹ nhàng, tốc độ dòng chảy thấp và không sử dụng cánh bơm quay, bơm màng khí nén có thể giảm thiểu sự mài mòn, phù hợp cho lưu chất có độ nhớt cao mà không phá vỡ cấu trúc.

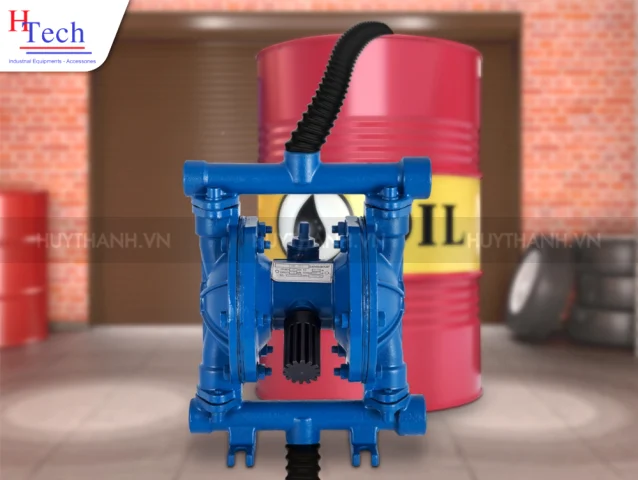

An toàn là yếu tố sống còn trong các ngành như dầu khí, sản xuất dung môi, sơn phủ… nơi nguy cơ cháy nổ luôn tiềm ẩn.
Lợi thế tuyệt đối của bơm màng là hoạt động hoàn toàn bằng năng lượng khí nén. Toàn bộ cơ cấu không có chi tiết điện tử, không sinh nhiệt cao và không phát sinh tia lửa, khiến thiết bị này trở thành lựa chọn an toàn bậc nhất và đạt các chứng nhận an toàn quốc tế như ATEX.
Trong vận hành thực tế, việc bể chứa cạn kiệt đột ngột hoặc vị trí đặt bơm cao hơn mực chất lỏng khá phổ biến. Thế nhưng chạy khô lại được xem là “tử huyệt” đối với bơm ly tâm. Việc vận hành khi không có chất lỏng sẽ làm phớt cơ khí (mechanical seal) bị quá nhiệt và phá hủy chỉ trong vài phút, gây ra chi phí sửa chữa tốn kém.

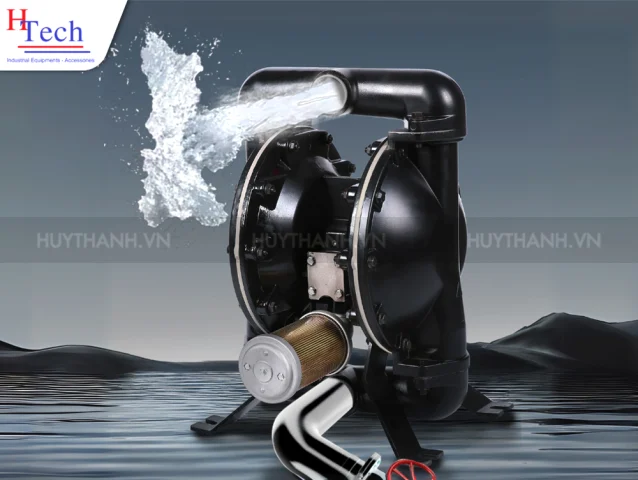

Bơm màng khí nén được thiết kế với khả năng hoạt động an toàn trong điều kiện tắc đầu xả (dead-head), đảm bảo độ ổn định tối ưu cho hệ thống vận hành.
Khi van xả bị đóng, đường ống bị tắc hoặc van bi bị kẹt khiến chất lỏng không thể lưu thông, bơm sẽ tự động ngừng tạo áp suất vượt quá giới hạn an toàn nhờ cơ chế điều chỉnh của van khí nén. Điều này giúp ngăn ngừa hư hỏng động cơ hoặc các bộ phận còn lại của bơm, khác biệt với các loại bơm khác có thể bị quá tải hoặc cháy khi gặp tình huống tương tự.
Bơm màng khí nén là giải pháp lý tưởng cho các ứng dụng yêu cầu bơm phải hoạt động trong môi trường ngập nước. Nhờ thiết kế kín khí và hệ thống ống xả khí được điều chỉnh đặc biệt, bơm có thể được ngâm hoàn toàn trong chất lỏng mà không ảnh hưởng đến an toàn hoặc hiệu suất.
Nhằm đáp ứng nhu cầu đa dạng của nhiều ngành công nghiệp, Huy Thành Pumps cung cấp nhiều dòng bơm màng khí nén với vật liệu và thiết kế khác nhau, phù hợp cho từng loại lưu chất và điều kiện vận hành. Từ hóa chất ăn mòn, thực phẩm, mỹ phẩm đến bùn đặc hay dung môi công nghiệp, mỗi dòng bơm đều được lựa chọn dựa trên yêu cầu về độ bền, khả năng kháng hóa chất, tiêu chuẩn vệ sinh và hiệu suất làm việc.
Dưới đây là những dòng bơm màng khí nén được khách hàng lựa chọn nhiều nhất tại Huy Thành Pumps.

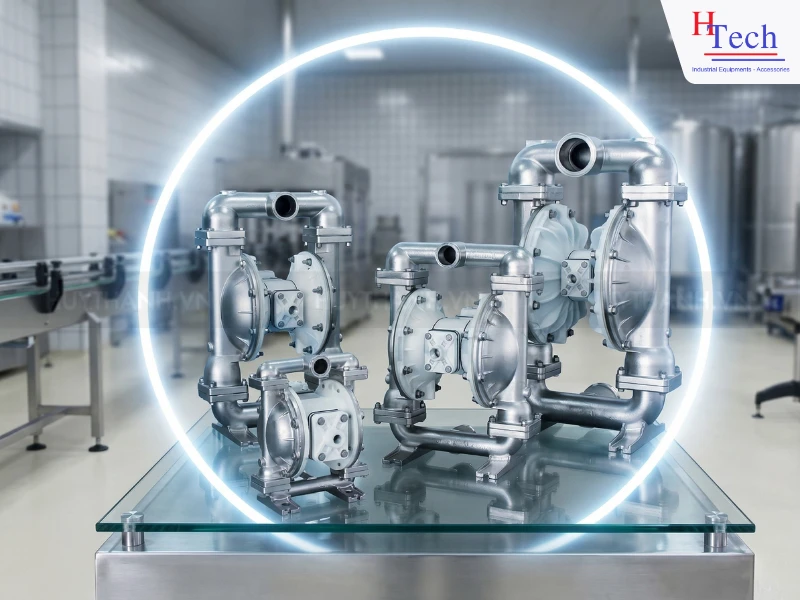

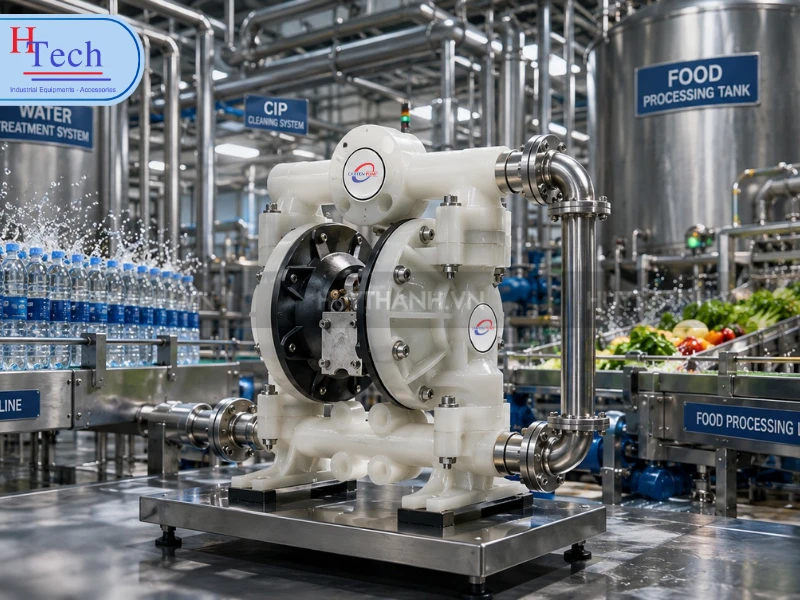

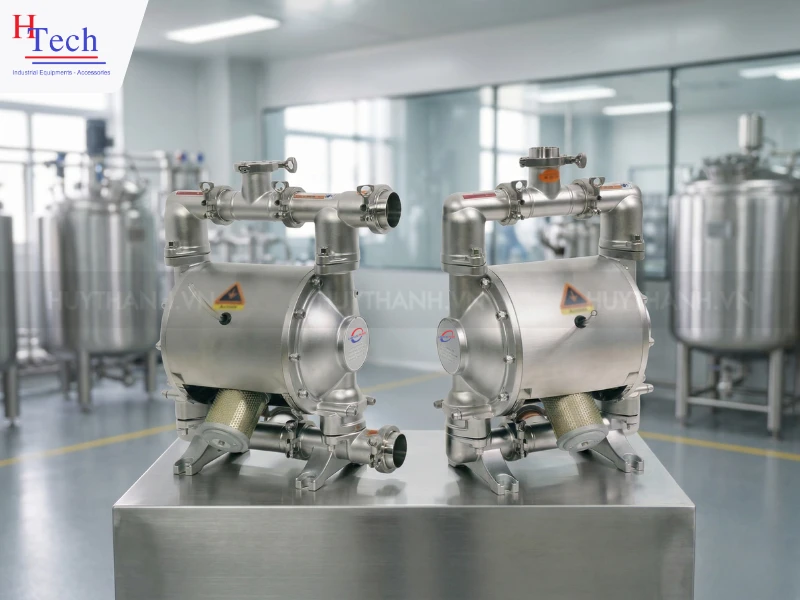

Bơm màng thực phẩm là dòng bơm chuyên dụng được thiết kế để vận chuyển các loại chất lỏng yêu cầu tiêu chuẩn vệ sinh cao như sữa, nước giải khát, siro, nước sốt, mật ong, dầu ăn, mỹ phẩm và dược phẩm. Thân bơm thường được chế tạo từ inox 316L kết hợp với màng PTFE hoặc EPDM đạt tiêu chuẩn an toàn thực phẩm, giúp hạn chế nhiễm chéo và đảm bảo chất lượng sản phẩm trong quá trình sản xuất.
Nhờ khả năng bơm nhẹ nhàng, không làm biến đổi cấu trúc của lưu chất và dễ dàng vệ sinh sau khi sử dụng, bơm màng thực phẩm được ứng dụng rộng rãi trong các nhà máy chế biến thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

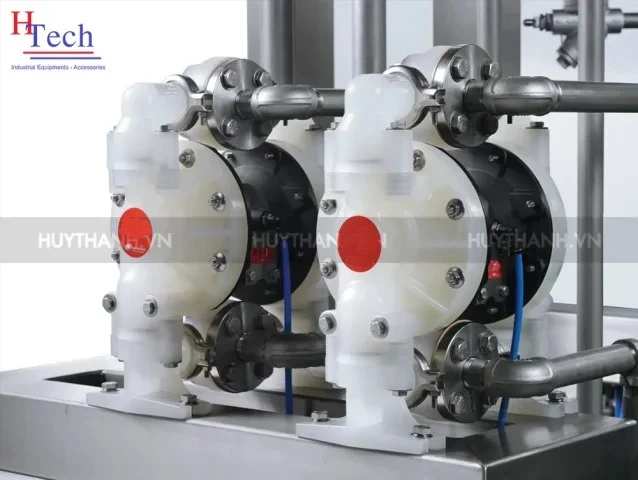

Đối với các hệ thống xử lý hóa chất, việc lựa chọn đúng loại bơm có khả năng chống ăn mòn là yếu tố vô cùng quan trọng. Bơm màng hóa chất được thiết kế để vận chuyển các loại axit, bazơ, dung môi, chất tẩy rửa và nhiều hóa chất có tính ăn mòn cao mà vẫn đảm bảo độ an toàn và tuổi thọ thiết bị.
Tùy theo đặc tính của từng loại hóa chất, Huy Thành Pumps cung cấp nhiều lựa chọn vật liệu như PP, PVDF, PTFE, inox 316 hoặc nhôm, giúp khách hàng dễ dàng lựa chọn model phù hợp. Đây là dòng bơm được sử dụng phổ biến trong các nhà máy hóa chất, xử lý nước, xi mạ, dệt nhuộm, giấy và nhiều ngành công nghiệp khác.

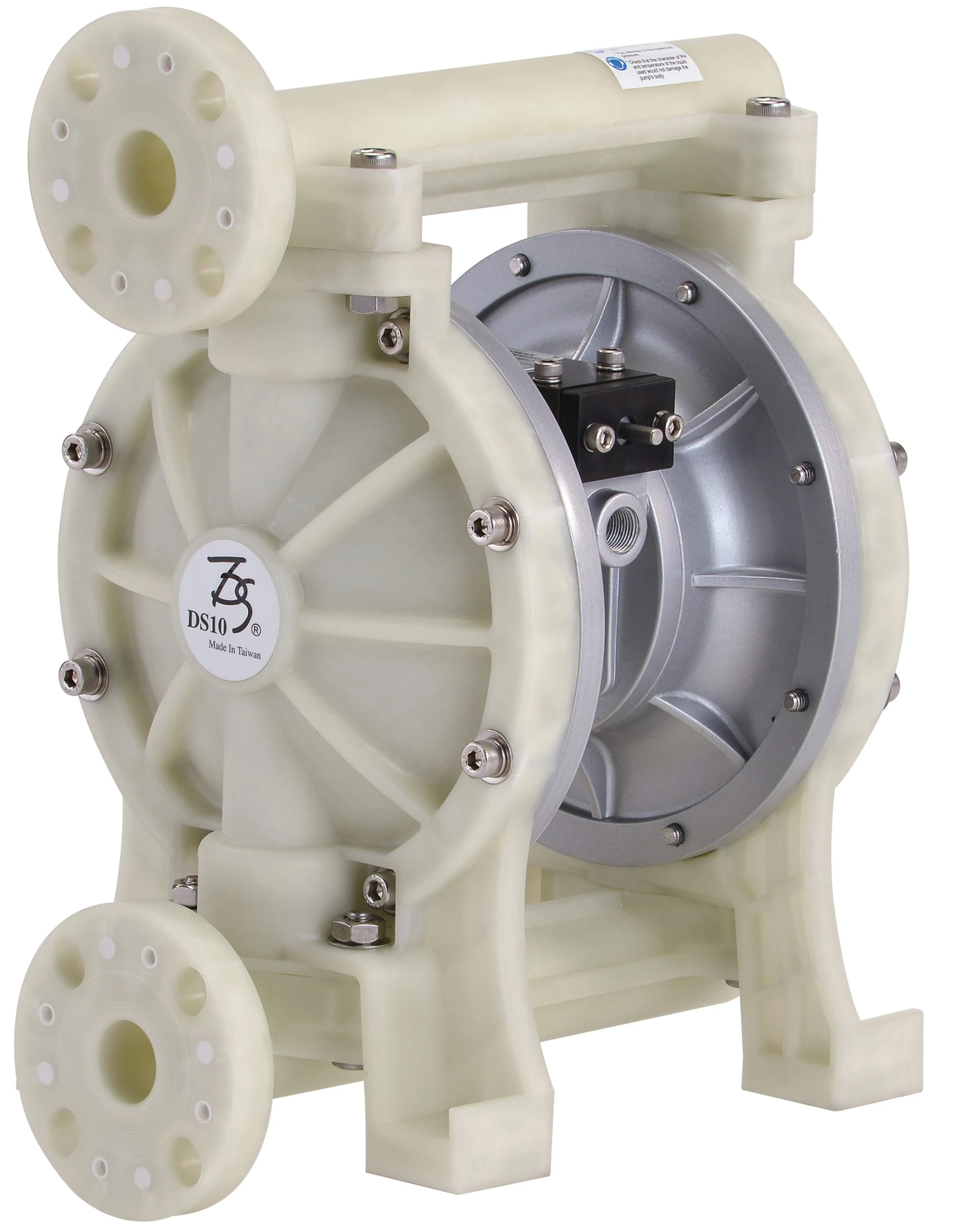

Bơm màng thân nhựa là lựa chọn tối ưu cho các ứng dụng cần khả năng chống ăn mòn cao với chi phí đầu tư hợp lý. Thân bơm thường được chế tạo từ polypropylene (PP) hoặc PVDF, có khả năng kháng nhiều loại hóa chất mạnh, đồng thời sở hữu trọng lượng nhẹ, dễ lắp đặt và bảo trì.
Dòng bơm này đặc biệt phù hợp với các hệ thống bơm axit, kiềm, nước Javen, PAC, Polymer và nhiều loại hóa chất xử lý nước khác. Với khả năng vận hành ổn định và độ bền cao trong môi trường hóa chất, bơm màng thân nhựa luôn là lựa chọn hàng đầu của các doanh nghiệp trong lĩnh vực xử lý nước và sản xuất hóa chất.

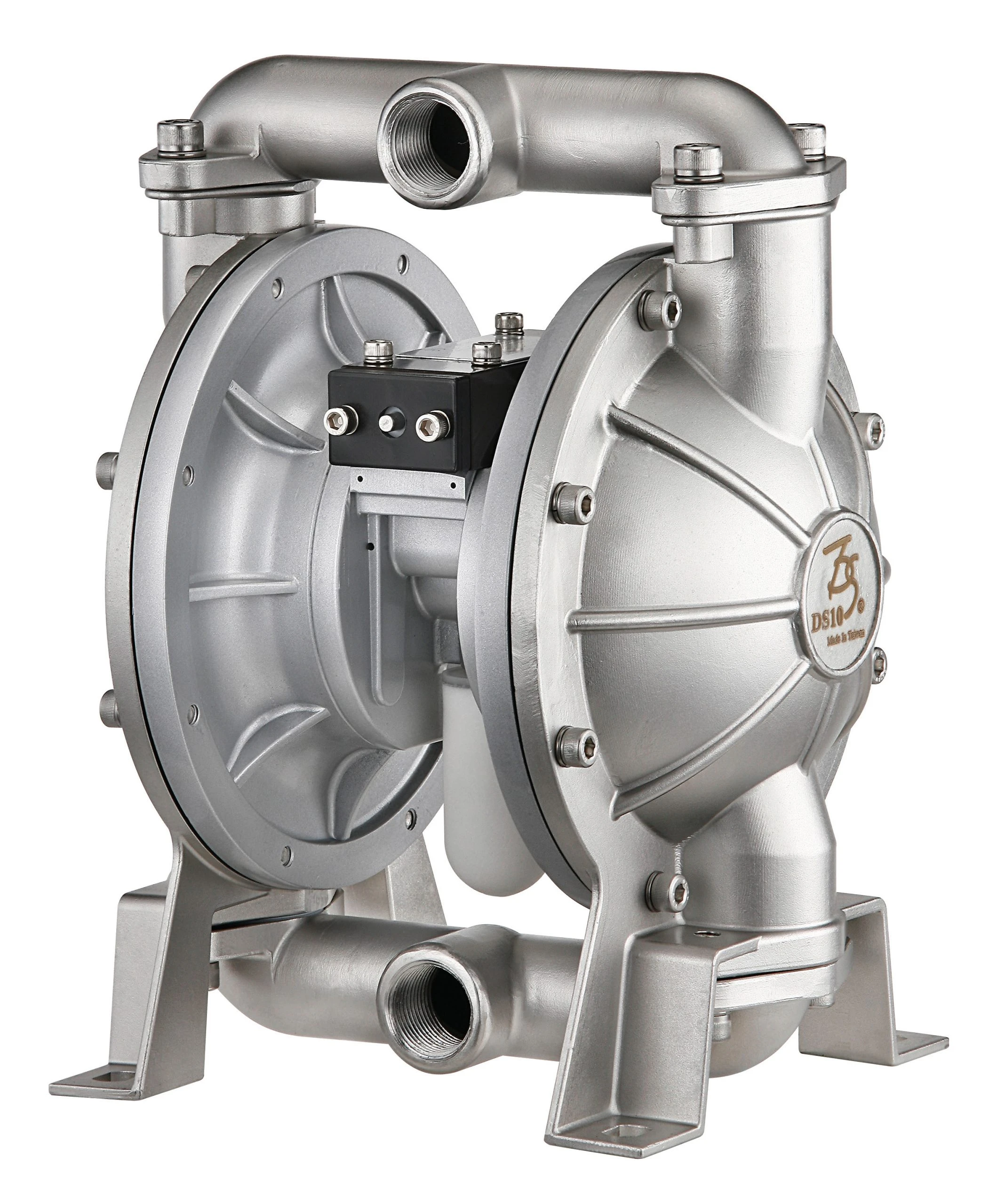

Bơm màng inox được chế tạo từ inox 304 hoặc inox 316/316L, mang lại khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt. Bề mặt inox nhẵn bóng giúp thiết bị dễ dàng vệ sinh, đồng thời đáp ứng các yêu cầu khắt khe về vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm.
Ngoài các ứng dụng vệ sinh, bơm màng inox còn được sử dụng để bơm dầu, dung môi, sơn, mực in, hóa chất nhẹ và nhiều loại chất lỏng công nghiệp khác. Với độ bền cao và tuổi thọ lâu dài, đây là dòng bơm được nhiều doanh nghiệp lựa chọn cho các hệ thống sản xuất hoạt động liên tục.
Bơm màng thân nhôm là một trong những dòng sản phẩm được sử dụng phổ biến nhất nhờ giá thành hợp lý, trọng lượng nhẹ và khả năng đáp ứng tốt nhiều ứng dụng công nghiệp. Thân bơm bằng hợp kim nhôm có độ bền cơ học cao, thích hợp để bơm nước, dầu, sơn, mực in, chất tẩy rửa và nhiều loại chất lỏng có tính ăn mòn nhẹ.
Đây là giải pháp kinh tế cho các doanh nghiệp cần một thiết bị vận hành ổn định với chi phí đầu tư tối ưu.
Trong các môi trường làm việc có điều kiện khắc nghiệt hoặc yêu cầu độ bền cơ học cao, bơm màng thân gang là lựa chọn đáng tin cậy. Thân gang giúp thiết bị chịu va đập tốt, chống mài mòn hiệu quả và hoạt động ổn định trong thời gian dài.
Dòng bơm này thường được sử dụng để vận chuyển bùn, nước thải, hóa chất không ăn mòn mạnh, bột giấy, chất lỏng có chứa hạt rắn hoặc các lưu chất có độ nhớt cao trong ngành khai khoáng, gốm sứ và xử lý nước thải.
Bơm màng cao áp được thiết kế dành cho các hệ thống yêu cầu áp suất làm việc lớn hơn so với bơm màng thông thường. Thiết bị có khả năng vận chuyển chất lỏng đi xa hoặc lên cao mà vẫn duy trì lưu lượng ổn định.
Loại bơm này thường được ứng dụng trong hệ thống lọc ép bùn, cấp hóa chất áp lực cao, dây chuyền sản xuất tự động và các quy trình công nghiệp yêu cầu áp suất lớn.

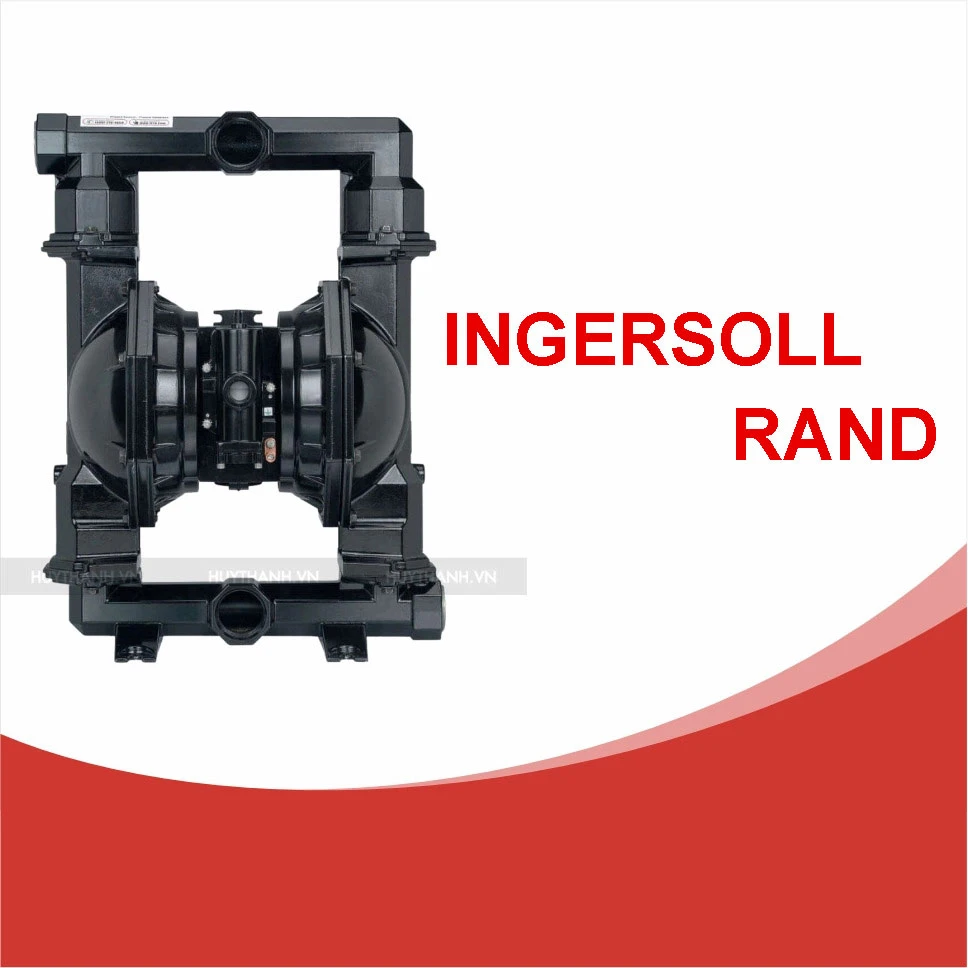

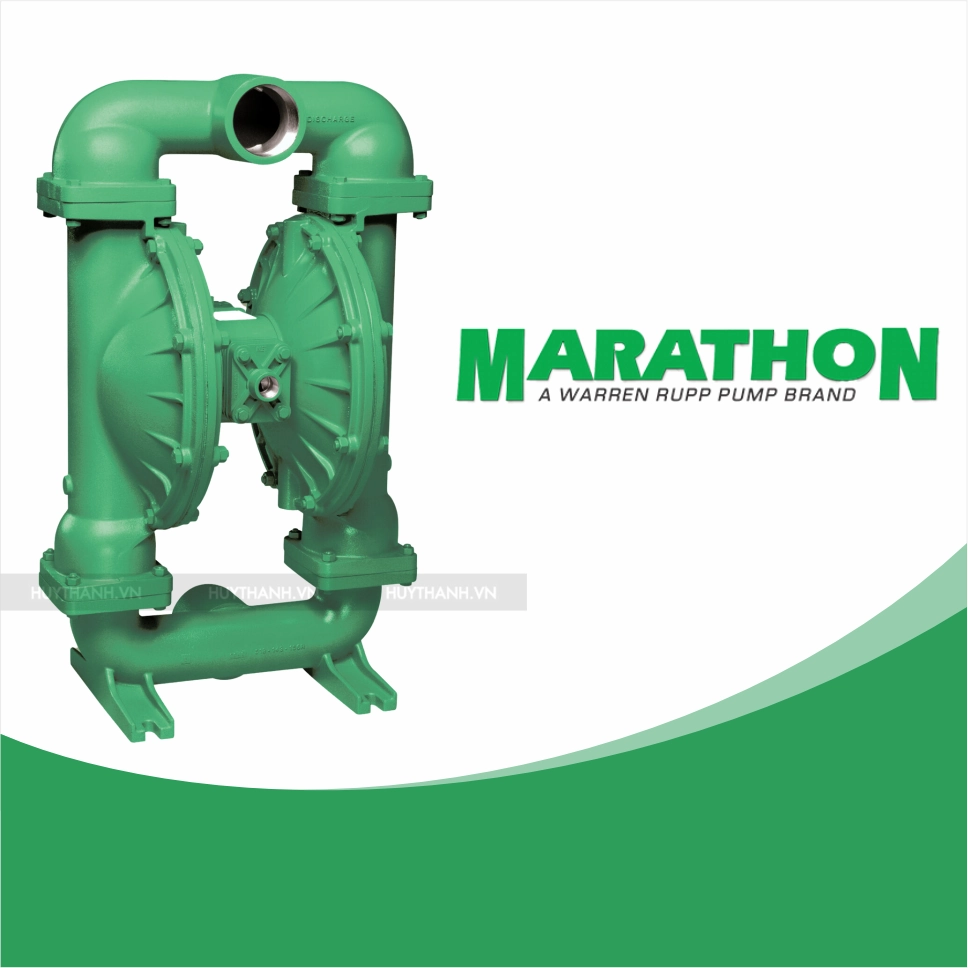

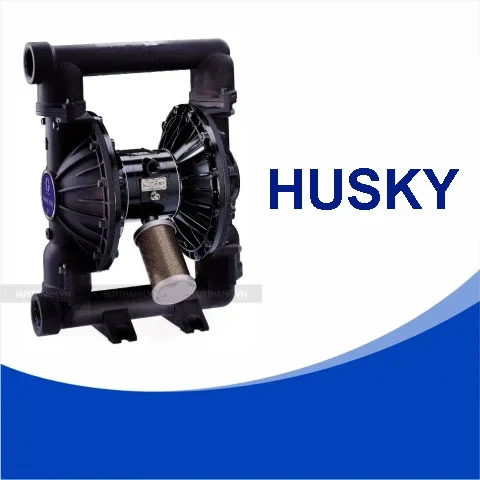

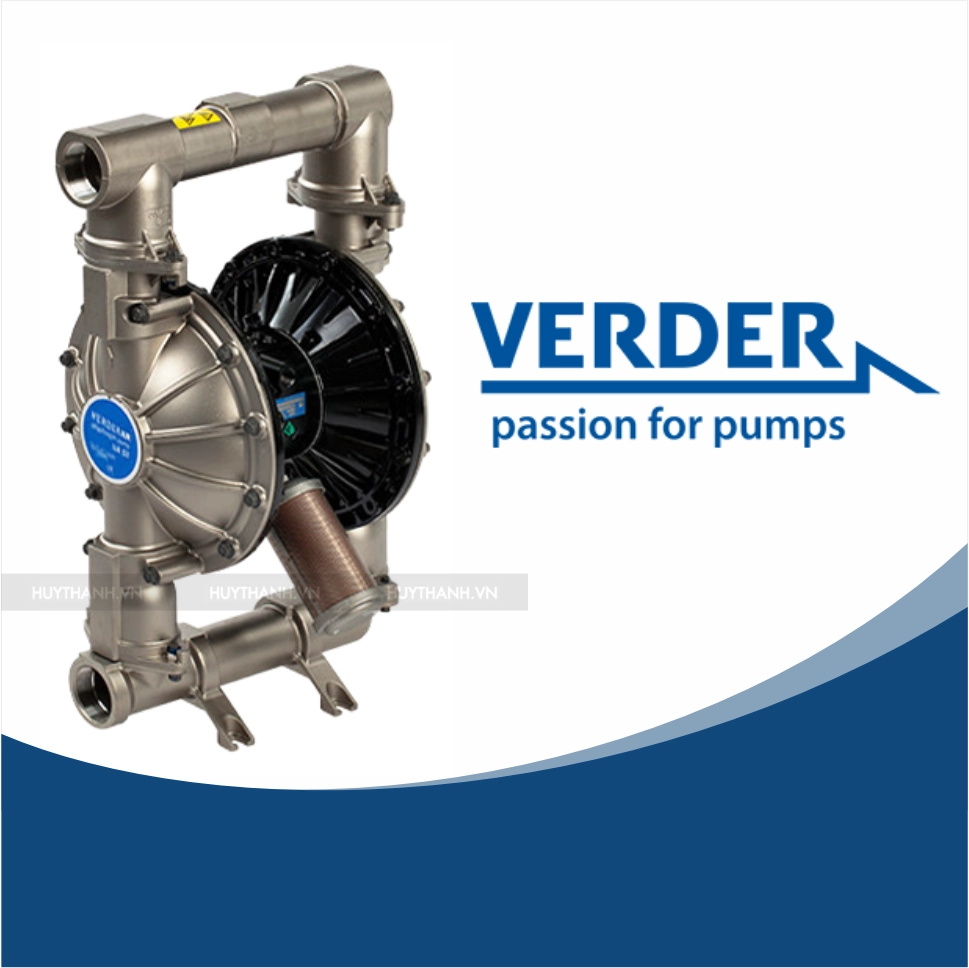

Ngoài việc đa dạng về vật liệu thân bơm, Huy Thành Pumps còn phân phối nhiều thương hiệu bơm màng khí nén uy tín trên thị trường như bơm màng Carten Pump, Wilden, Sandpiper, Husky, ARO, TDS, Blagdon, Yamada, Versa-Matic cùng nhiều dòng sản phẩm khác.
Mỗi thương hiệu đều sở hữu những ưu điểm riêng về hiệu suất, độ bền, khả năng tiết kiệm khí nén và chi phí đầu tư. Đội ngũ kỹ thuật của Huy Thành Pumps luôn sẵn sàng tư vấn để khách hàng lựa chọn được model phù hợp nhất với lưu chất, lưu lượng, áp suất và điều kiện vận hành thực tế, góp phần tối ưu hiệu quả sản xuất và giảm chi phí vận hành lâu dài.
Bơm màng là một giải pháp đa năng, được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng xử lý linh hoạt các loại lưu chất từ chất lỏng ăn mòn, nhớt đặc đến bùn thải hay hóa chất nguy hiểm.
Được ứng dụng để vận chuyển axit H₂SO₄, HCl, các loại dung môi, sơn đặc, keo và mực in có độ nhớt cao và tính ăn mòn mạnh, đồng thời nổi bật với khả năng chống ăn mòn vượt trội nhờ sử dụng vật liệu nhựa PP, PVDF và màng Teflon (PTFE), giúp thiết bị hoạt động bền bỉ và an toàn trong môi trường hóa chất khắc nghiệt.
Máy được ứng dụng để bơm sữa, nước sốt, tương cà, socola, mật ong và các sản phẩm yêu cầu mức độ vệ sinh cao, đồng thời nổi bật với thân bơm làm từ Inox 316L và màng đạt chuẩn FDA, 3A, giúp đảm bảo an toàn thực phẩm và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong ngành thực phẩm.
Bơm màng được ứng dụng trong xử lý bùn men, bùn loãng và bùn thải chứa hạt rắn mài mòn tại các mỏ đá và nhà máy gốm sứ, đồng thời sở hữu thiết kế chịu mài mòn cao nhờ sử dụng vật liệu Santoprene hoặc thép không gỉ, giúp tăng tuổi thọ và đảm bảo hoạt động ổn định trong môi trường làm việc khắc nghiệt.
Bơm được ứng dụng để vận chuyển xăng dầu, dầu thô và nước đáy tàu trong các môi trường nguy hiểm, đồng thời nổi bật với khả năng đạt chuẩn phòng nổ ATEX và vận hành bằng khí nén, giúp loại bỏ hoàn toàn nguy cơ phát sinh tia lửa điện và đảm bảo an toàn tối đa trong quá trình sử dụng.
Thiết bị được ứng dụng để vận chuyển mực in, keo dán, đất sét cao lanh và các sản phẩm dạng khối, đồng thời nổi bật với khả năng xử lý hiệu quả các chất lỏng đặc quánh, giúp duy trì dòng chảy ổn định và hỗ trợ vận hành trơn tru trong các dây chuyền sản xuất phức tạp.
Lựa chọn đúng loại bơm màng khí nén không chỉ tối ưu hóa hiệu suất mà còn giảm chi phí vận hành và kéo dài tuổi thọ thiết bị, đặc biệt trong các ngành yêu cầu độ chính xác cao. Dưới đây là các yếu tố kỹ thuật quan trọng cần xem xét:
Bơm màng khí nén có khả năng xử lý đa dạng lưu chất, bao gồm:
Việc lựa chọn vật liệu thân bơm, màng bơm và bi van phù hợp sẽ quyết định khả năng tương thích với từng loại lưu chất.
Có. Đây là một trong những ưu điểm nổi bật của bơm màng khí nén. Bơm có thể hoạt động trong thời gian ngắn mà không có chất lỏng bên trong buồng bơm mà không gây hư hỏng như nhiều dòng bơm ly tâm. Tuy nhiên, để đảm bảo tuổi thọ thiết bị và tiết kiệm khí nén, không nên để bơm chạy khô liên tục trong thời gian dài nếu không thực sự cần thiết.
Bơm màng khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực như:
Nhờ khả năng vận chuyển nhiều loại lưu chất khác nhau, đây là một trong những dòng bơm công nghiệp được sử dụng phổ biến nhất hiện nay.
Có. Bơm màng khí nén có khả năng tự mồi rất tốt, không cần phải mồi nước trước khi vận hành. Tùy theo từng model và điều kiện làm việc, chiều cao hút có thể đạt từ 3 đến 7 mét, giúp bơm hoạt động hiệu quả trong nhiều hệ thống cấp liệu và bồn chứa.
Không. Thiết bị hoạt động hoàn toàn bằng khí nén được cấp từ máy nén khí thông qua bộ lọc và điều áp. Do không sử dụng điện tại khu vực bơm nên đây là giải pháp an toàn cho các môi trường có nguy cơ cháy nổ hoặc yêu cầu phòng chống tia lửa điện.
Có. Khi được lựa chọn đúng vật liệu, bơm màng khí nén có thể bơm hiệu quả nhiều loại hóa chất có tính ăn mòn cao như axit sulfuric, axit hydrochloric, xút (NaOH), dung môi và nhiều hóa chất công nghiệp khác. Các vật liệu phổ biến như PP, PVDF, PTFE, Santoprene hoặc Viton sẽ được lựa chọn tùy theo đặc tính của từng loại hóa chất nhằm đảm bảo độ bền và tuổi thọ của bơm.
Để lựa chọn đúng model, cần xem xét các yếu tố sau:
Việc lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Tuổi thọ của bơm phụ thuộc vào điều kiện vận hành, loại lưu chất và chất lượng bảo dưỡng. Với sản phẩm chính hãng và được sử dụng đúng kỹ thuật, thân bơm có thể hoạt động trong nhiều năm. Riêng các chi tiết hao mòn như màng bơm, bi van hoặc đế van cần được kiểm tra và thay thế định kỳ để duy trì hiệu suất làm việc.
Để đảm bảo chất lượng và hiệu quả sử dụng, khách hàng nên lựa chọn đơn vị cung cấp uy tín, có đầy đủ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ), chính sách bảo hành rõ ràng và đội ngũ kỹ thuật hỗ trợ trước, trong và sau bán hàng. Việc mua sản phẩm chính hãng không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo nguồn phụ tùng thay thế luôn sẵn có khi cần bảo trì hoặc sửa chữa.
