Phớt máy bơm

Trong hệ thống vận hành chất lỏng tại các nhà máy sản xuất, dây chuyền chế biến hay hệ thống HVAC tòa nhà, bơm ly tâm đóng vai trò là “trái tim” điều hướng nguồn năng lượng. Tuy nhiên, hiệu suất vận hành và độ tin cậy của toàn bộ hệ thống này lại phụ thuộc lớn vào một linh kiện cơ khí nhỏ bé, nhưng tối quan trọng: phớt máy bơm (mechanical seal). Việc rò rỉ lưu chất không chỉ gây tổn thất kinh tế, ô nhiễm môi trường mà còn tiềm ẩn nguy cơ phá hủy vòng bi và làm hỏng hóc động cơ nghiêm trọng.

Để đảm bảo hệ thống vận hành liên tục (uptime) tối đa và giảm thiểu chi phí bảo dưỡng định kỳ (MTBF – Mean Time Between Failures), các kỹ sư vận hành và nhà quản lý nhà máy cần trang bị một nền tảng kiến thức chuyên sâu về thiết bị làm kín này. Cùng Huy Thành đi khám phá cái nhìn toàn diện từ cấu tạo, nguyên lý hoạt động, vật liệu chuyên ngành đến cách lựa chọn phớt máy bơm công nghiệp tối ưu nhất hiện nay.

Định nghĩa phớt máy bơm là gì?

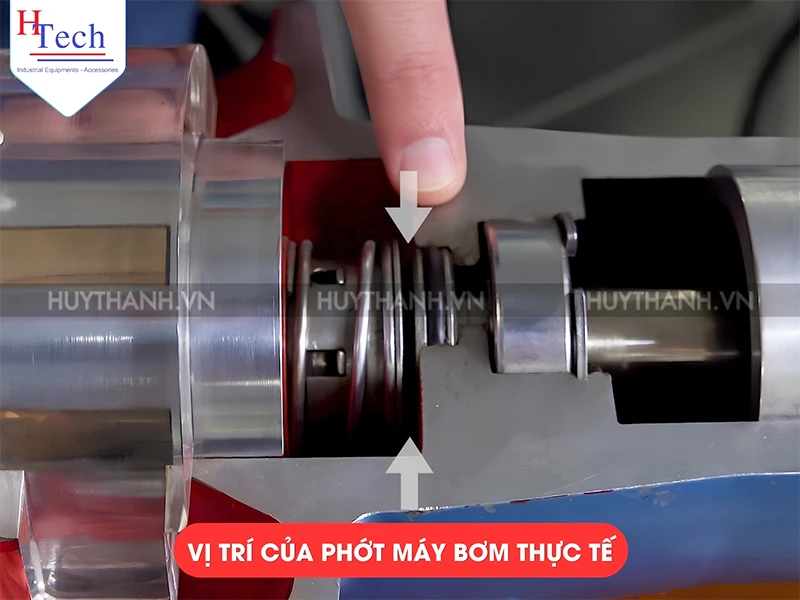

Để hiểu một cách chính xác theo ngôn ngữ kỹ thuật, phớt máy bơm (hay phớt cơ khí – Mechanical Seal) là một bộ phận làm kín trục độ chính xác cao, được lắp vào vị trí tiếp giáp giữa trục quay của bơm và vỏ bơm. Nhiệm vụ cốt lõi của linh kiện này là ngăn chặn tuyệt đối không cho chất lỏng bên trong buồng bơm rò rỉ ra môi trường bên ngoài hoặc ngược lại, ngăn không cho không khí xâm nhập vào bên trong buồng bơm khi áp suất âm.

Trước khi phớt cơ khí trở thành tiêu chuẩn công nghiệp, các dòng bơm đời cũ thường sử dụng dây tết chèn (gland packing). Tuy nhiên, dây tết chèn luôn đòi hỏi một mức độ rò rỉ có kiểm soát để làm mát và có hệ số ma sát rất lớn gây mòn trục, tiêu hao điện năng. Sự ra đời của phớt cơ khí đã giải quyết triệt để bài toán này, trở thành giải pháp làm kín động (dynamic sealing) tối ưu nhất, đáp ứng các tiêu chuẩn khắt khe như API 682 trong các ngành công nghiệp nặng như hóa chất, dầu khí và xử lý nước.

Cấu tạo, phân loại và nguyên lý hoạt động chuyên sâu

Hiểu rõ cấu trúc và phương thức vận hành của phớt cơ khí là điều kiện tiên quyết để các kỹ sư có thể “bắt bệnh” chính xác khi hệ thống gặp sự cố rò rỉ.

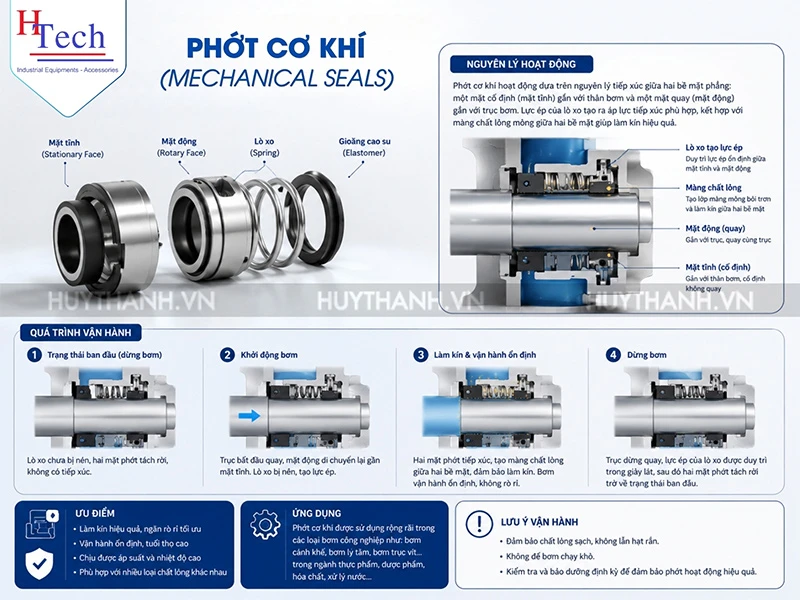

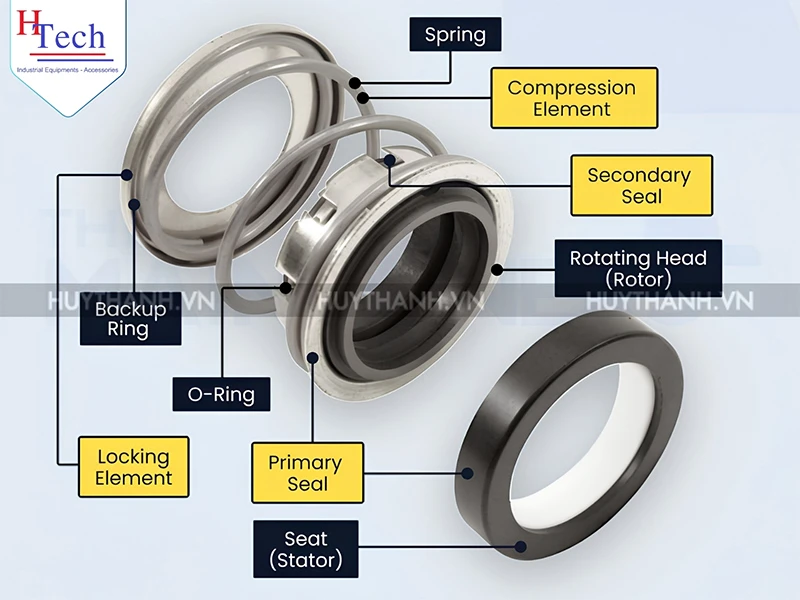

Cấu tạo chi tiết của một bộ phớt cơ khí

Một bộ phớt máy bơm công nghiệp tiêu chuẩn, dù có thiết kế phức tạp đến đâu, đều được cấu thành từ 4 thành phần cơ bản sau:

• Phần tĩnh (Stationary Seat): Được gắn cố định vào vỏ bơm hoặc nắp phớt, sử dụng một vòng đệm phụ để làm kín tĩnh với vỏ bơm.
• Phần động (Rotary Face): Được cố định vào trục bơm thông qua các vít định vị, chốt truyền động hoặc lực ép của lò xo, quay đồng tốc với trục bơm.

• Hệ thống lò xo (Spring/Bellows): Có thể là một lò xo đơn, nhiều lò xo nhỏ hoặc ống bọc co giãn. Bộ phận này tạo ra một lực ép dọc trục ban đầu, giữ cho bề mặt phần tĩnh và phẫn động luôn áp sát vào nhau khi bơm chưa chạy hoặc khi áp suất hệ thống thay đổi.
• Vòng làm kín phụ (Secondary Seals): Thường là các vòng O-ring, chữ V (V-ring) hoặc vòng đệm chữ U bằng cao su, PTFE, Graphite. Chúng có nhiệm vụ làm kín các khe hở tĩnh giữa phần tĩnh với vỏ bơm, và giữa phần động với trục bơm.

Nguyên lý hoạt động của phớt máy bơm

Nguyên lý làm kín của phớt máy bơm dựa trên việc duy trì một màng chất lỏng cực mỏng – gọi là film bôi trơn – nằm giữa hai bề mặt chà phẳng của phần tĩnh và phần động. Độ phẳng của hai bề mặt này đạt đến mức độ phân tử (được đo bằng đơn vị dải sáng ánh sáng, thông thường < 0.0003mm).

Khi trục bơm quay, màng chất lỏng này (chính là lưu chất đang bơm hoặc chất lỏng từ hệ thống) sẽ len lỏi vào giữa hai mặt chà nhờ lực ly tâm và mao dẫn. Màng chất lỏng này có độ dày chỉ vài micromet, đóng vai trò kép: vừa là chất bôi trơn giảm ma sát, giảm sinh nhiệt, vừa là rào cản ngăn không cho dòng lưu chất rò rỉ ồ ạt ra ngoài. Nếu màng chất lỏng này quá dày, phớt sẽ bị rò rỉ. Ngược lại, nếu không có màng chất lỏng (chạy khô), hay bề mặt chà sẽ ma sát khô, sinh nhiệt cực đại và bị phá hủy chỉ trong vài giây.

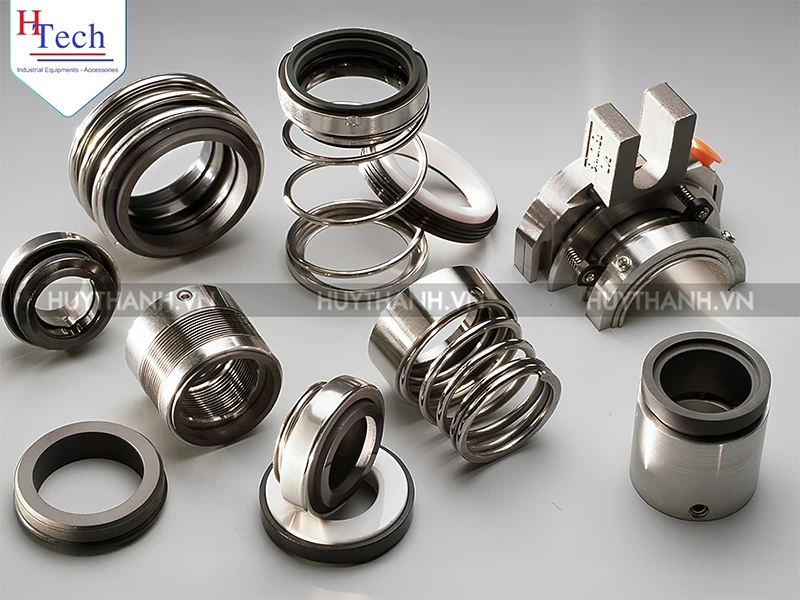

Phân loại phớt máy bơm phổ biến

Tùy thuộc vào cấu trúc hình học, phương thức lắp đặt và ứng dụng cụ thể, phớt máy bơm công nghiệp được chia thành các nhóm chính sau:

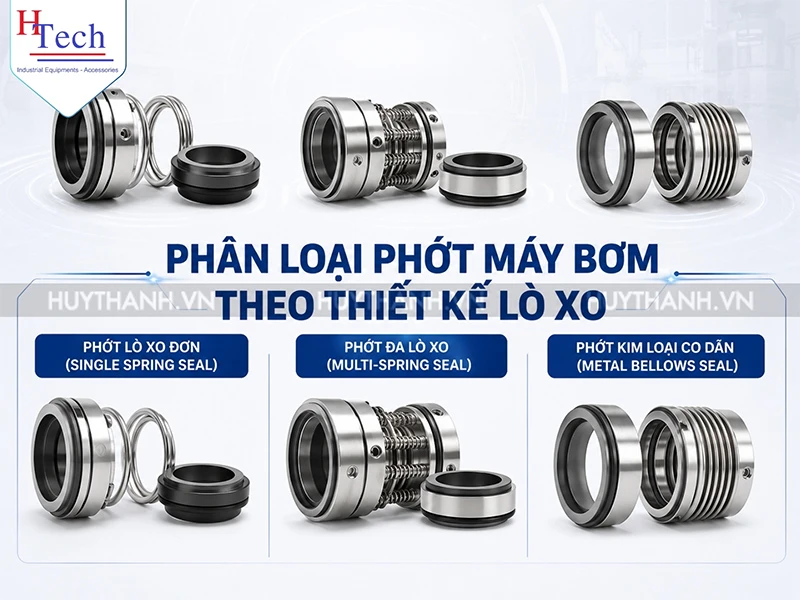

Theo thiết kế lò xo

• Phớt lò xo đơn – Single Spring Seal: Sử dụng một lò xo xoắn lớn cuộn quanh trục. Ưu điểm là kết cấu khỏe, có khả năng tự làm sạch tốt, ít bị kẹt do cặn bẩn bám dính. Nhược điểm là lực ép không đều trên toàn bộ chu vi bề mặt ở tốc độ cao.

• Phớt đa lò xo – Multi-Spring Seal: Sử dụng nhiều lò xo nhỏ bố trí đều xung quanh chu vị. Thiết kế này giúp lực ép lên mặt chà phân bố đồng đều hoàn hảo, hoạt động ổn định ở dải tốc độ cao nhưng dễ bị kẹt nếu lưu chất chứa nhiều tạp chất rắn.
• Phớt kim loại co giãn – Metal Bellows Seal: Thay thế lò xo bằng một ống bọc kim loại dạng nếp gấp uống sóng. Loại phớt này loại bỏ hoàn toàn vòng O-ring động trên trục, cực kỳ thích hợp cho các ứng dụng nhiệt độ siêu cao (dầu nóng) nhờ không bị giới hạn bởi độ chịu nhiệt của cao su.

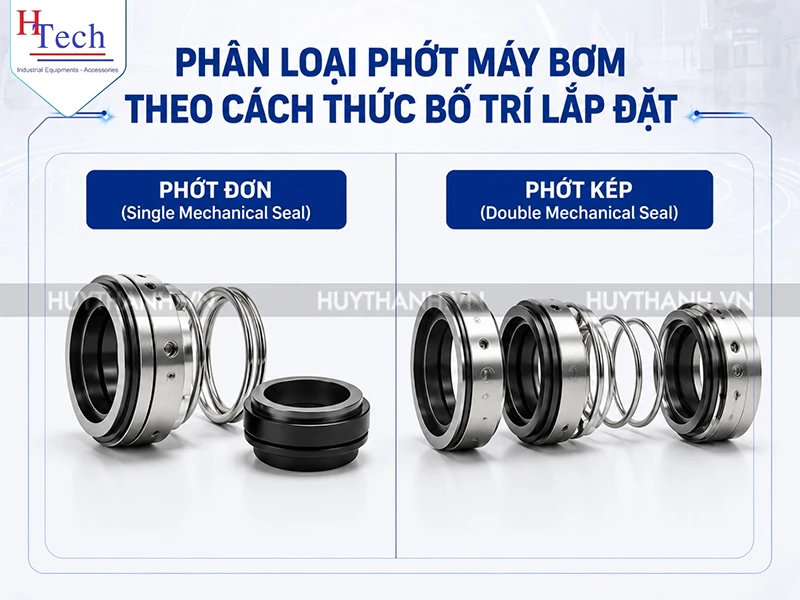

Theo cách thức bố trí lắp đặt

• Phớt đơn – Single Mechanical Seal: Chỉ bao gồm một cặp bề mặt chà (một mặt động, một mặt tĩnh). Sử dụng cho các lưu chất thông thường, không độc hại, không nguy hiểm.

• Phớt kép – Double Mechanical Seal: Gồm hai cặp bề mặt chà, tạo ra một buồng chứa chất lỏng đệm ở giữa. Cấu hình này bắt buộc sử dụng cho chất lỏng độc hại, hóa chất ăn mòn mạnh, chất lỏng dễ cháy nổ hoặc lưu chất chứa hàm lượng chất rắn lơ lửng cao nhằm cách ly hoàn toàn lưu chất với môi trường bên ngoài theo tiêu chuẩn API Plan (Plan 52, Plan 53A/B/C…)

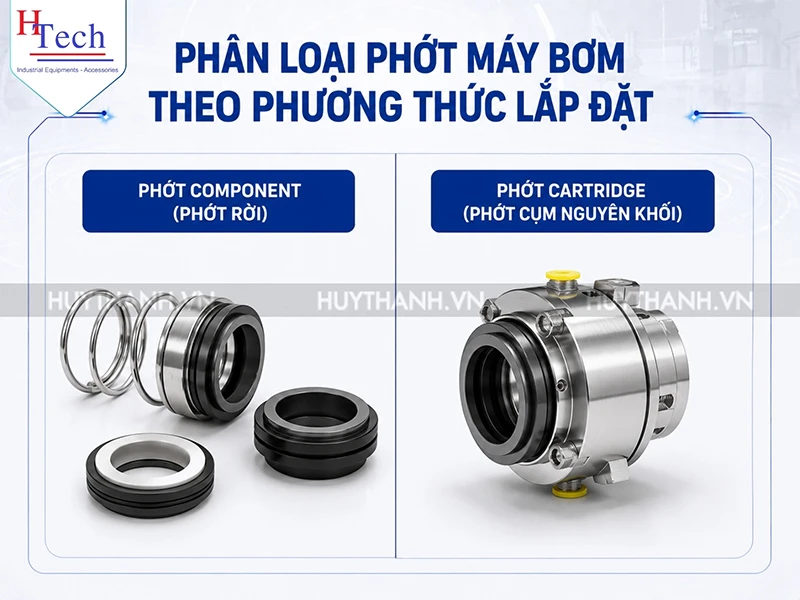

Theo phương thức lắp đặt

• Phớt Component (Phớt rời): Kỹ thuật viên phải tự lắp từng bộ phận (mặt tĩnh, mặt động, lò xo, O-ring) lên trục bơm và tự đo đạc khoảng cách nén lò xo. Đòi hỏi tay nghề kỹ thuật cực cao, sai sót nhỏ trong phép đo sẽ dẫn đến hỏng phớt ngay khi khởi động.

• Phớt Cartridge (Phớt cụm nguyên khối): Toàn bộ các cấu phần của phớt được tích hợp sẵn thành một cụm đồng bộ trong trục bọc và nắp phớt từ nhà máy sản xuất. Kỹ sư chỉ cần trượt cả cụm vào trục bơm, siết bu lông nắp và siết định vị trục là hoàn thành. Phớt Cartridge giúp loại bỏ 99% sai sót do con người trong quá trình lắp đặt và rút ngắn thời gian dừng máy.

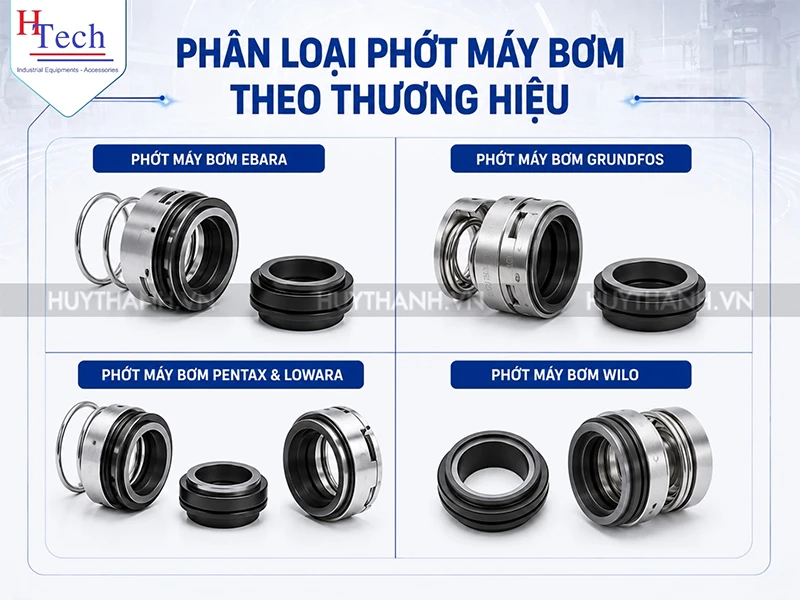

Theo các thương hiệu và ứng dụng chuyên biệt

• Phớt máy bơm Ebara: Dòng phớt chuyên dụng cho các hệ thống bơm ly tâm trục ngang, trục đứng tiêu chuẩn của Ebara. Thường sử dụng kết cấu lò xo đơn cuộn hoặc phớt dạng o-ring dập bọc, đáp ứng dải nhiệt độ rộng trong hệ thống cấp nước trục chính nhà máy hoặc hệ thống phòng cháy chữa cháy (PCCC).

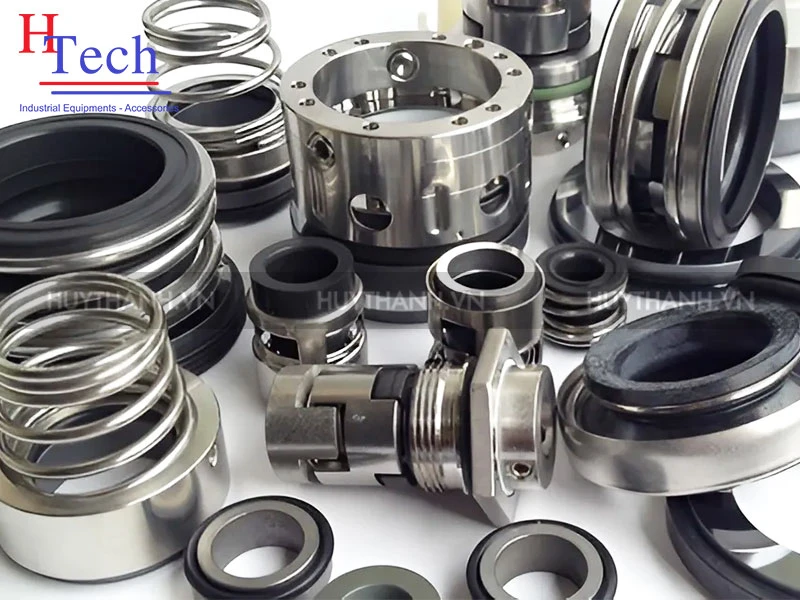

• Phớt máy bơm Grundfos: Nổi tiếng với kết cấu phớt cụm (Cartridge) đặc trưng trên các dòng bơm trục đứng đa tầng cánh mã CR, CRI, CRN… Thiết kế phớt của Grundfos đòi hỏi độ chính xác cực cao về chiều dài nén lò xo và thường tích hợp mặt chà SiC/SiC để chịu áp lực thủy tĩnh siêu lớn.

• Phớt máy bơm Pentax & Lowara: Đây là phân khúc phớt cơ khí có tính tùy biến cao, phục vụ cho các dòng bơm ly tâm công nghiệp nhập khẩu từ Ý. Phớt đáp ứng hoàn hảo cho các ứng dụng tuần hoàn nước nóng, hệ thống Chiller tòa nhà và hệ thống xử lý nước cấp quy mô vừa và lớn.
• Phớt máy bơm Wilo: Các dòng phớt được tối ưu hóa cho bài toán giảm thiểu tổn hao ma sát (Low friction code), ứng dụng nhiều trong hệ thống bơm tuần hoàn nước ấm, bơm tăng áp thông minh hoặc các dòng bơm thoát nước tầng hầm.

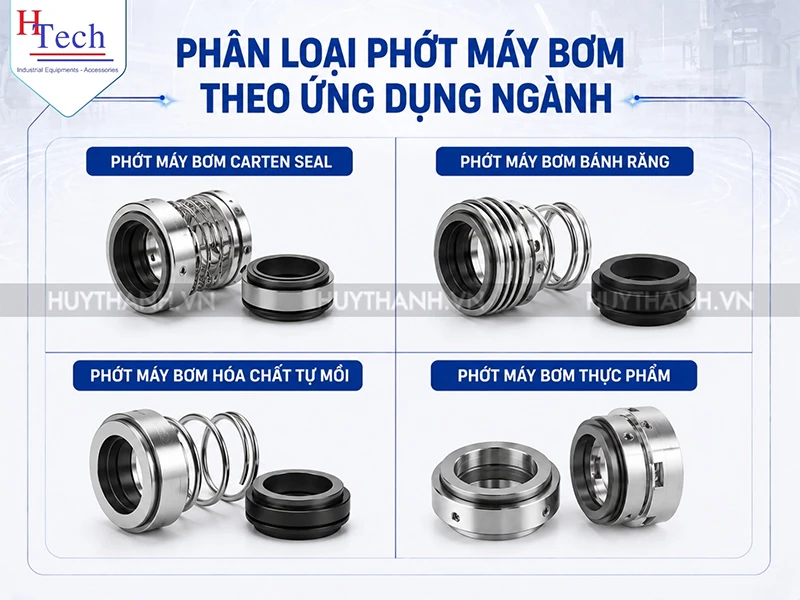

Phớt máy bơm theo thiết kế tiêu chuẩn đặc thù và ứng dụng ngành

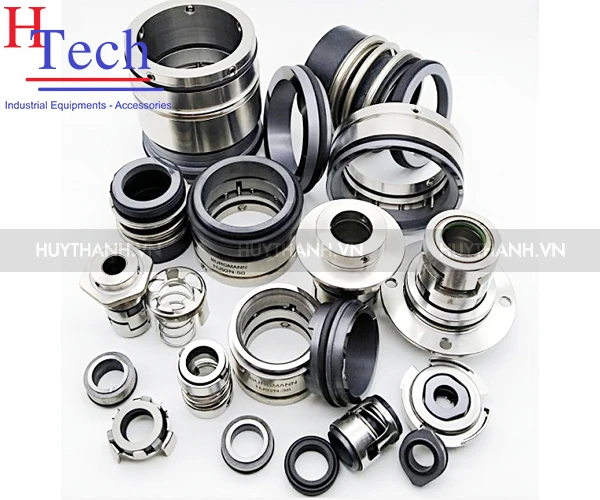

• Phớt máy bơm Carten Seal: Dòng phớt cơ khí cao cấp được thiết kế đồng bộ hoặc thay thế tương đương cho các ứng dụng công nghiệp nặng. Carten Seal nổi bật với khả năng chịu mài mòn, độ bền cơ học vượt trội và thường được ứng dụng cho các hệ thống bơm quy trình có điều kiện lưu chất phức tạp.
• Phớt máy bơm bánh răng (Gear Pump Seals): Khác với bơm ly tâm, bơm bánh răng vận chuyển chất lỏng có độ nhớt cao (dầu đặc, nhựa đường, rỉ mật…). Phớt dùng cho dòng bơm này phải có kết cấu cơ khí chịu được mô-men xoắn lớn, lò xo khỏe để không bị bó kẹt khi lưu chất thay đổi độ nhớt theo nhiệt độ.

• Phớt máy bơm hóa chất tự mồi (Self-Priming Chemical Pump Seals): Đặc thù của bơm tự mồi là có giai đoạn chạy khô ngắn trong quá trình hút chân không ban đầu. Do đó, phớt dùng cho dòng bơm này bắt buộc phải sử dụng vật liệu mặt chà có hệ số giải nhiệt cực nhanh (như Sintered Silicon Carbide – SiC) kết hợp với các gioăng phụ bằng vật liệu kháng hóa chất chuyên dụng như Viton (FKM) hoặc Kalrez (FFKM) để chống chọi với axit, kiềm đậm đặc.
• Phớt máy bơm thực phẩm (Sanitary/Food Pump Seals): Được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn vệ sinh an toàn thực phẩm (FDA, EHEDG). Cấu trúc phớt không có các khe hở chết (no dead corners) để ngăn ngừa tối đa sự bám dính của môi chất tạo bọt, sữa, nước giải khát… tránh hiện tượng lên men và nhiễm khuẩn dòng sản phẩm. Vật liệu mặt chà thường là Carbon tinh khiết kháng độc độc quyền đi kèm cao su EPDM chuẩn FDA.

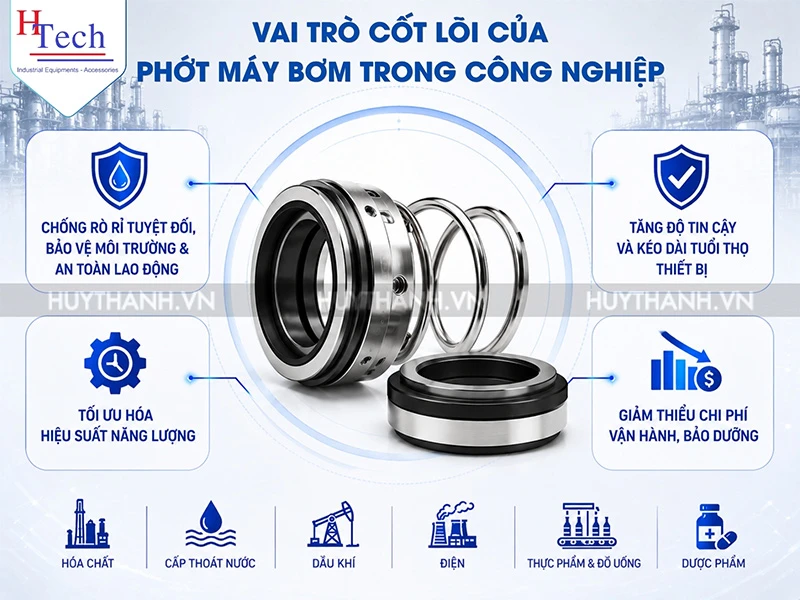

Vai trò cốt lõi của phớt máy bơm trong vận hành công nghiệp

Trong bất kỳ một nhà máy chế biến hay hệ thống hạ tầng kỹ thuật nào, việc duy trì tính toàn vẹn của hệ thống đường ống và thiết bị quay là ưu tiên hàng đầu. Một sự cố nhỏ tại vị trí làm kín trục có thể dẫn đến chuỗi phản ứng dây chuyền làm ngưng trệ toàn bộ phân xưởng.

• Chống rò rỉ tuyệt đối, bảo vệ môi trường và an toàn lao động: Đối với các dòng máy bơm vận chuyển dung môi hóa chất, axit, kiềm hay hydrocacbon dễ cháy, phớt máy bơm công nghiệp chất lượng cao là chốt chặn an toàn cuối cùng. Nó ngăn chặn các hóa chất độc hại phát tán ra môi trường, bảo vệ sức khỏe cho công nhân vận hành trực tiếp và phòng chống nguy cơ hỏa hoạn.
• Tối ưu hóa hiệu suất năng lượng: So với dây tết chèn truyền thống tạo áp lực ma sát lớn trực tiếp lên bề mặt trục, phớt cơ khí hiện đại giảm thiểu ma sát động năng đến hơn 80%. Điều này giúp giảm đáng kể lượng điện năng tiêu thụ của motor bơm, đồng thời không gây mài mòn cốt trục/sleeve trục.

• Tăng độ tin cậy và kéo dài tuổi thọ thiết bị (MTBF): Khi phớt hoạt động ổn định, chất lỏng bên trong buồng bơm không thể rò rỉ ra phía ổ bi (bearing housing). Từ đó ngăn ngừa hiện tượng nhiễm bẩn dầu bôi trơn vòng bi – nguyên nhân gốc rễ gây ra 40% các ca hỏng hóc vòng bi và kẹt động cơ bơm ly tâm.
• Giảm thiểu chi phí vận hành và bảo dưỡng (OPEX): Mặc dù chi phí đầu tư ban đầu cho một bộ phớt cơ khí cao hơn dây tết chèn, nhưng chu kỳ thay thế kéo dài (thường từ 2 – 5 năm nếu vận hành đúng kỹ thuật) và việc không đòi hỏi phải siết chặt định kỳ giúp nhà máy tiết kiệm hàng trăm giờ bảo dưỡng và hàng ngàn USD chi phí dừng máy đột xuất.

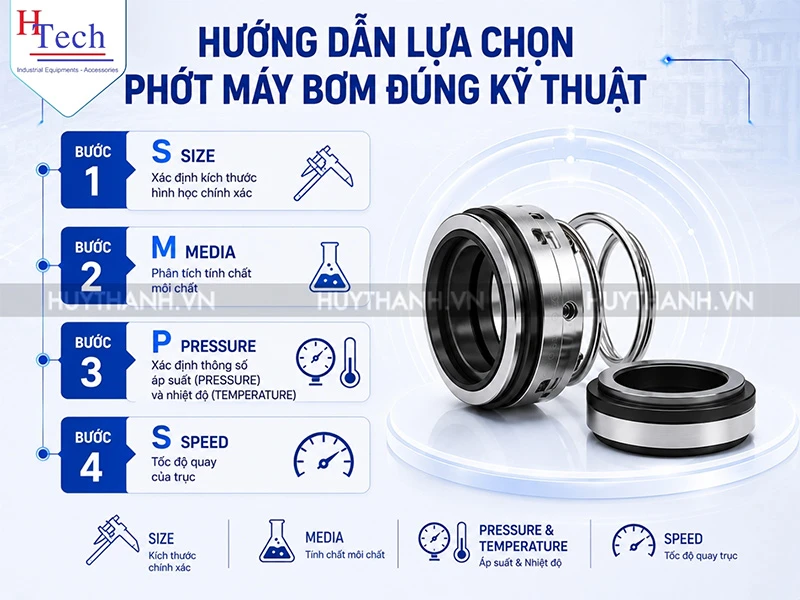

Hướng dẫn lựa chọn phớt máy bơm chuẩn kỹ thuật

Để lựa chọn chính xác một bộ phớt máy bơm thay thế hoặc nâng cấp hệ thống, các kỹ sư không thể chọn dựa trên cảm tính hoặc chỉ dựa vào model máy bơm. Quy trình lựa chọn tiêu chuẩn quốc tế dựa trên bộ quy tắc STAMPS:

Bước 1: Xác định kích thước hình học chính xác (SIZE)

Cần đo đạc chính xác bằng thước kẹp các thông số: Đường kính trục hoặc sleeve trục (d), đường kính trong của buồng phớt (D), và chiều sâu hữu dụng của buồng phớt (L). Đối với phớt thay thế, việc biết chính xác chủng loại phớt cũ (Ví dụ: EagleBurgmann MG1, John Crane Type 21) sẽ giúp tra cứu bảng thông số kỹ thuật của nhà sản xuất một cách nhanh chóng.

Bước 2: Phân tích tính chất môi chất (MEDIA)

Lưu chất là nước sạch, nước thải, axit sunfuric (H2SO4), xút (NaOH), hay dầu truyền nhiệt? Nếu lưu chất có tính ăn mòn cao, cặp mặt chà bắt buộc phải là SiC vs SiC, và vòng O-ring phải là Viton (FKM), Kalrez (FFKM) hoặc bọc PTFE. Nếu môi chất dễ kết tinh khi gặp không khí, bắt buộc phải sử dụng phớt kép hoặc hệ thống xả Plan 62 (Quench).

Bước 3: Xác định thông số áp suất (PRESSURE) và nhiệt độ (TEMPERATURE)

Nếu áp suất buồng phớt vượt quá 20 bar, các dòng phớt không cân bằng (Unbalanced Seal) thông thường sẽ bị quá tải, bắt buộc phải chuyển sang sử dụng phớt cân bằng thủy lực (Balanced Seal) để giảm tải lực ép lên mặt chà. Nếu nhiệt độ vượt quá 200°C, các loại O-ring cao su thông thường sẽ bị phá hủy, khi đó phớt kim loại co giãn (Metal Bellows) với gioăng tĩnh bằng Graphite là giải pháp duy nhất.

Bước 4: Tốc độ quay của trục (SPEED)

Tốc độ quay của trục kết hợp với áp suất tạo ra chỉ số P . V (Pressure-Velocity rating). Mỗi loại vật liệu mặt chà có một giới hạn P . V nhất định. Nếu chỉ số P . V của hệ thống vượt ngưỡng cho phép, màng chất lỏng bôi trơn sẽ bị triệt tiêu, gây cháy mặt chà chỉ sau một thời gian ngắn vận hành.

Báo giá phớt máy bơm công nghiệp năm 2026

Giá phớt máy bơm không có một bảng cố định duy nhất, do phụ thuộc rất lớn vào các yếu tố cấu thành kỹ thuật: Kích thước đường kính trục, vật liệu mặt chà, vật liệu cao su làm kín, kết cấu cấu tạo (phớt đơn, phớt kẹp, phớt cụm cartridge) và xuất xứ thương hiệu (Châu Âu, Nhật Bản, Đài Loan hay Trung Quốc).

Dưới đây là bảng báo giá mang tính chất tham khảo cho phân khúc phớt máy bơm công nghiệp phổ biến trên thị trường hiện nay:

Khuyến cáo kỹ thuật: Đối với các đơn vị thương mại mua đi bán lại hoặc phòng vật tư nhà máy, việc lựa chọn những sản phẩm phớt giá rẻ không rõ nguồn gốc thường tiềm ẩn rủi ro sai lệch dung sai kích thước (chỉ vài phần mười mm), dẫn đến việc lắp không vừa trục hoặc phớt rò rỉ ngay lập tức khi nghiệm thu chạy thử. Việc đầu tư vào sản phẩm chất lượng cao chính là phương án tối ưu hóa tổng chi phí sở hữu (TCO – Total Cost of Ownership) cho doanh nghiệp.

Tại sao nên chọn mua phớt máy bơm tại Huy Thành?

Trong bối cảnh thị trường thiết bị công nghiệp xuất hiện rất nhiều sản phẩm trôi nổi kém chất lượng, việc tìm một đối tác cung ứng giải pháp làm kín uy tín, sở hữu năng lực chuyên môn sâu là bài toán hàng đầu của các nhà máy. Huy Thành tự hào là đơn vị tiên phong chuyên nhập khẩu và phân phối các dòng sản phẩm phớt máy bơm công nghiệp chất lượng cao, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất của hệ thống.

• Cam kết chất lượng vật liệu tuyệt đối: Tất cả sản phẩm phớt cơ khí cung cấp bởi Huy Thành đều có đầy đủ chứng chỉ chất lượng xuất xứ (CO/CQ). Vật liệu mặt chà (Silicon Carbide, Tungsten Carbide) và cao su làm kín (Viton, Kalrez) luôn được kiểm định nghiêm ngặt, đảm bảo không bị biến dạng hay ăn mòn trong môi trường công bố.
• Giải pháp kỹ thuật chuyên sâu: Tại Huy Thành, chúng tôi không chỉ bán phớt, chúng tôi cung cấp giải pháp làm kín toàn diện. Đội ngũ kỹ sư giàu kinh nghiệm thực tế của chúng tôi sẽ trực tiếp khảo sát, phân tích thông số vận hành (STAMPS) của nhà máy bạn để đưa ra tư vấn nâng cấp kết cấu phớt, lựa chọn hệ thống API Flush Plan phù hợp nhất, giúp kéo dài gấp đôi tuổi thọ vận hành của thiết bị.

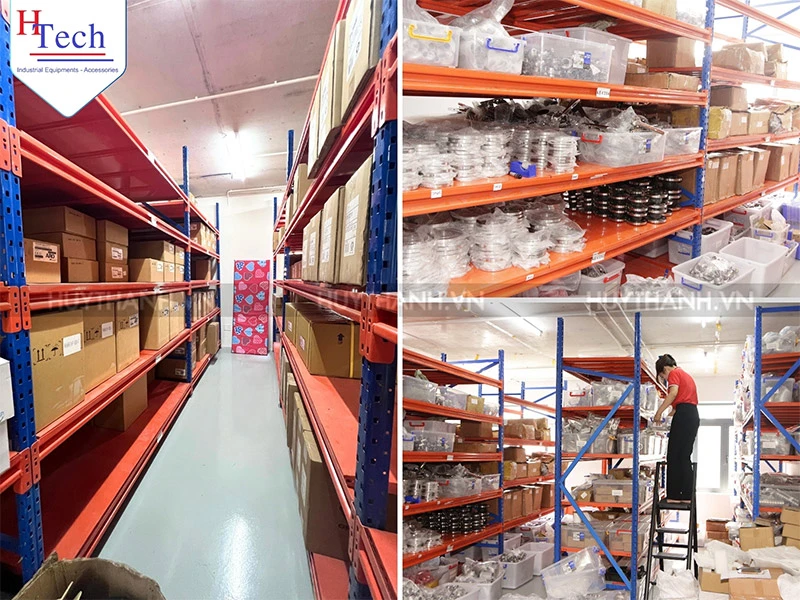

• Kho hàng phong phú – Đáp ứng tiến độ khẩn cấp: Chúng tôi luôn lưu kho sẵn đa dạng chủng loại phớt từ phớt lò xo đơn, phớt đa lò xo, phớt chịu hóa chất cho đến các cụm phớt Cartridge nguyên khối, tương thích hoàn toàn với các thương hiệu bơm lớn toàn cầu như Ebara, Grundfos, KSB, Sulzer, Goulds Pumps… Giúp nhà máy của bạn rút ngắn tối đa thời gian dừng máy (downtime) khi có sự cố khẩn cấp xảy ra.
• Chính sách hậu mãi và bảo hành uy tín: Khách hàng đến với Huy Thành luôn được hưởng chính sách bảo hành chính hãng lỗi kỹ thuật chế tạo, đi kèm dịch vụ hỗ trợ kỹ thuật trực tuyến hoặc trực tiếp tại hiện trường trong quá trình lắp đặt, vận hành thử nghiệm hệ thống.

—

Phớt máy bơm tuy chỉ chiếm một phần nhỏ trong cơ cấu chi phí của một chiếc máy bơm, nhưng lại đóng vai trò quyết định đến sự ổn định, an toàn và hiệu quả kinh tế của toàn bộ quy trình công nghiệp. Việc hiểu đúng cấu tạo, nắm rõ nguyên lý bôi trơi bề mặt và phân tích điều kiện vận hành là chìa khóa vàng giúp các kỹ sư làm chủ công nghệ và kéo dài tuổi thọ thiết bị.

Liên hệ ngay với Huy Thành – đội ngũ chuyên gia kỹ thuật của chúng tôi luôn sẵn sàng đồng hành, mang đến những giải pháp tối ưu và đáng tin cậy nhất cho hệ thống của bạn!
