5 Lỗi Thường Gặp Ở Van Bướm Điều Khiển Khí Nén & Cách Xử Lý Triệt Để

Trong các hệ thống tự động hóa công nghiệp hiện nay, van bướm điều khiển khí nén đóng vai trò huyết mạch nhờ khả năng đóng mở nhanh và độ bền cao. Tuy nhiên, dù là dòng van tiêu chuẩn hay các dòng cao cấp như van bướm inox vi sinh, việc phát sinh lỗi một thời gian vận hành là điều khó tránh khỏi.

Bài viết này đi sâu vào phân tích 5 lỗi kỹ thuật phổ biến nhất, nguyên nhân gốc rễ và quy trình bảo trì chuẩn giúp hệ thống của bạn vận hành 24/7 không gián đoạn.

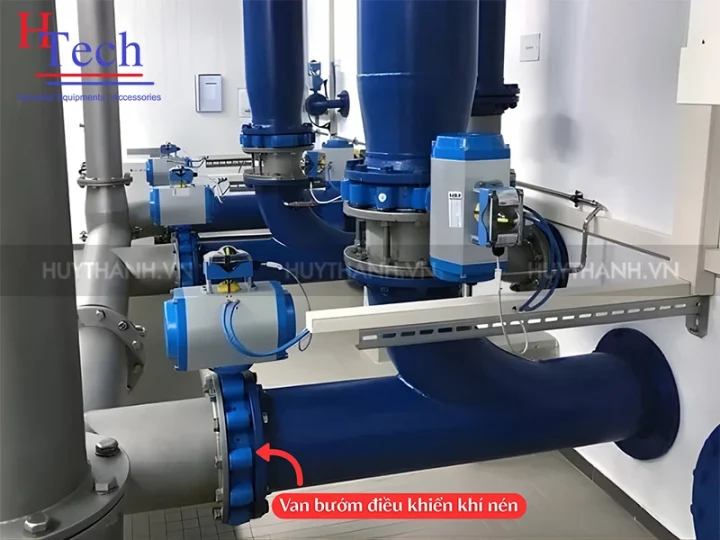

Tổng quan về van bướm điều khiển khí nén trong công nghiệp

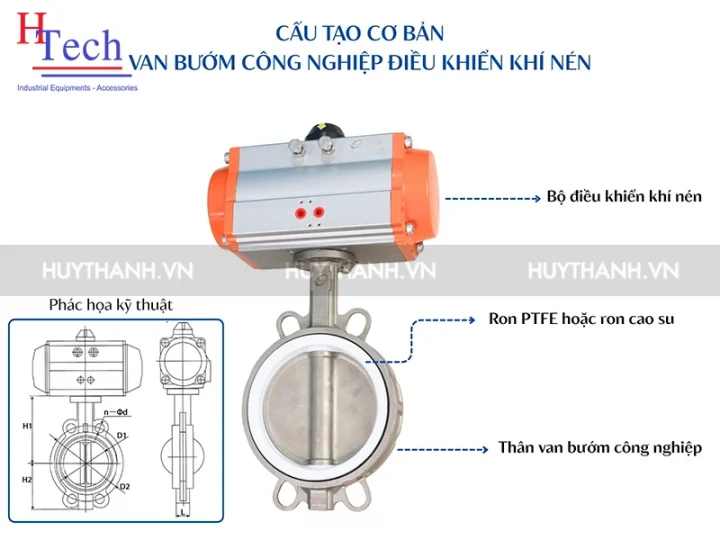

Van bướm điều khiển khí nén (Pneumatic Actuated Butterfly Valve) là sự kết hợp giữa thân van bướm và bộ truyền động khí nén (Actuator). Khi cấp khí nén vào bộ truyền động, áp suất khí sẽ đẩy piston di chuyển, thông qua hệ thống bánh răng hoặc trục khuỷu để làm xoay trục van một góc 900.

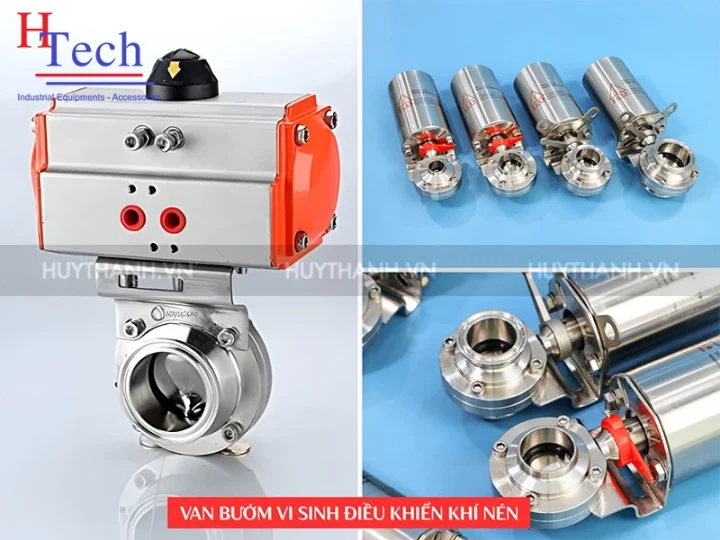

Đặc biệt trong các ngành thực phẩm, dược phẩm và hóa chất tinh khiết, việc sử dụng van bướm vi sinh hoặc van bướm inox vi sinh là bắt buộc để đảm bảo tiêu chuẩn ASME BPE hoặc EHEDG, chống bám bẩn và ăn mòn.

5 lỗi thường gặp của van bướm điều khiển khí nén và cách xử lý chuyên sâu

Trong môi trường vận hành công nghiệp, sự cố thường không đến từ một nguyên nhân đơn lẻ. Chúng thường là hệ quả của sự mài mòn cơ học, chất lượng khí nén không đạt chuẩn hoặc sai số trong quá trình lắp đặt ban đầu.

Việc nắm rõ các biểu hiện hỏng hóc không chỉ giúp tiết kiệm thời gian “tầm soát” lỗi mà còn là kỹ năng sống còn của kỹ sư bảo trì. Dưới đây là tổng hợp chi tiết 5 lỗi phổ biến nhất khi vận hành van bướm điều khiển khí nén mà bạn cần lưu tâm:

Tìm hiểu Van bướm là gì? Nguyên lý hoạt động và cấu tạo van bướm

Lỗi 1: Bộ điều khiển khí nén (Actuator) không hoạt động

Đây là tình trạng hệ thống đã cấp lệnh nhưng bộ truyền động hoàn toàn “tê liệt”, không có phản hồi cơ học.

Một số nguyên nhân cơ bản:

• Nguồn khí nén: Áp suất khí cấp chưa đủ hoặc đường ống dẫn khí bị tắc nghẽn, rò rỉ nghiêm trọng.
• Van điện từ (Solenoid Valve): Cuộn coil bị cháy hoặc hỏng seal bên trong khiến khí không thể phân phối vào buồng piston.
• Kẹt piston: Ma sát quá lớn do thiếu mỡ bôi trơn hoặc có dị vật lọt vào trong lòng bộ điều khiển.

Cách khắc phục:

• Kiểm tra đồng hồ áp suất tại bộ lọc, đảm bảo duy trì từ 3 – 8 bar.
• Kiểm tra nguồn điện cấp cho Solenoid và dùng bút thử điện hoặc đo điện trở cuộn dây.
• Tháo rời bộ khí nén để vệ sinh và tra mỡ chịu nhiệt chuyên dụng (đặc biệt quan trọng với các loại van bướm inox vi sinh trong môi trường nhiệt độ cao).

Lỗi 2: Van hoạt động nhưng không đủ momen xoắn (Torque)

Hiện tượng này xảy ra khi bộ khí nén có chuyển động nhưng lực tạo ra không đủ để thắng lực ma sát của gioăng van hoặc áp suất dòng chảy.

Nguyên nhân cơ bản:

• Lựa chọn size bộ truyền động quá nhỏ so với kích thước thân van bướm (thiếu hụt Torque dự phòng).
• Áp suất khí nén bị sụt giảm đột ngột trong quá trình vận hành
• Lưu chất bám dính (như đường, mật, hóa chất kết tủa) bám chặt vào đĩa van vi sinh làm tăng lực cản khi đóng mở.

Cách khắc phục:

• Nâng cấp bộ điều khiển khí nén lên model lớn hơn 1 cấp để tăng hệ số an toàn
• Lắp đặt thêm bình tích áp cục bộ gần vị trí van để ổn định áp suất
• Thực hiện quy trình vệ sinh CIP (Cleaning In Place) thường xuyên để làm sạch lòng van

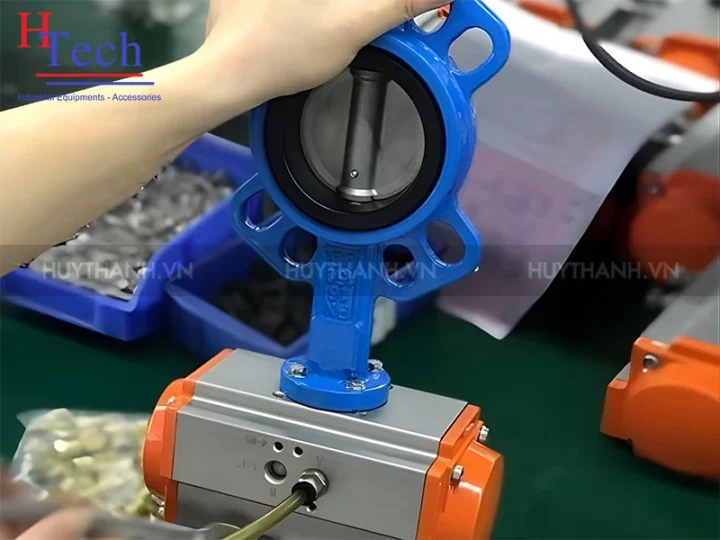

Lỗi 3: Van bướm không mở hoặc không đóng

Mặc dù bộ điều khiển khí nén vẫn hoạt động bình thường (nghe thấy tiếng xả khí), nhưng đĩa van bên dưới vẫn đứng yên.

Phân tích nguyên nhân:

• Gãy trục van (Stem) do hiện tương búa nước hoặc quá tải momen xoắn kéo dài
• Khớp nối giữa trục van và bộ điều khiển bị trượt hoặc bị mất chốt then (key)
• Đĩa van bị kẹt cứng bởi vật cản lớn trong đường ống

Hướng khắc phục:

• Ngắt nguồn khí, tháo Actuator để kiểm tra tính nguyên vẹn của trục van
• Nếu trục bị gãy hoặc then bị cắt, cần thay thế linh kiện chính hãng (ưu tiên inox 316L cho các dòng van bướm vi sinh)
• Kiểm tra và loại bỏ vật cản cơ học bên trong lòng ống

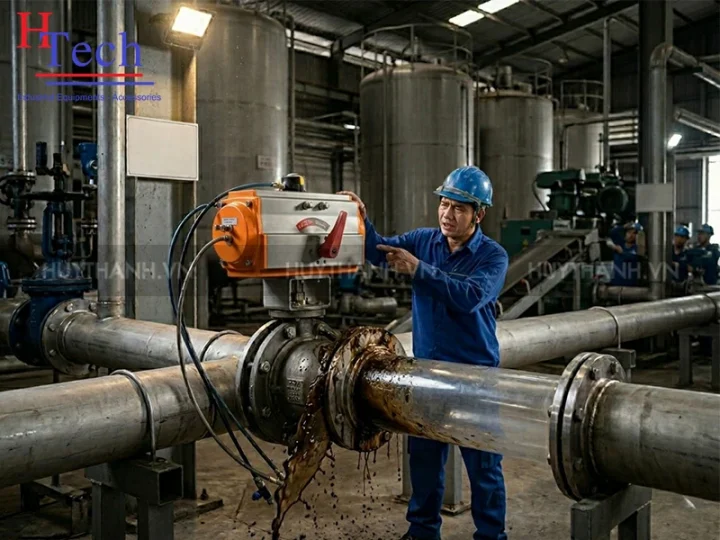

Lỗi 4: Van bướm đóng mở không hoàn toàn, sai lệch hành trình

Lỗi này khiến van không thể đạt được trạng thái đóng kín 100% hoặc mở toàn phần, gây ra hiện tượng rò rỉ và tổn thất áp suất.

Một số nguyên nhân cơ bản:

• Cài đặt sai vị trí của ốc hãm hành trình (Limit Stops) trên thân bộ khí nén
• Gioăng làm kín (Seat) bị biến dạng, lồi lõm hoặc bị rách khiến đĩa van không thể tiến vào vị trí làm kín tối ưu
• Tín hiệu điều khiển (từ bộ Positioner 4-20mA) bị nhiễu hoặc cài đặt sai dải Range.

Cách khắc phục:

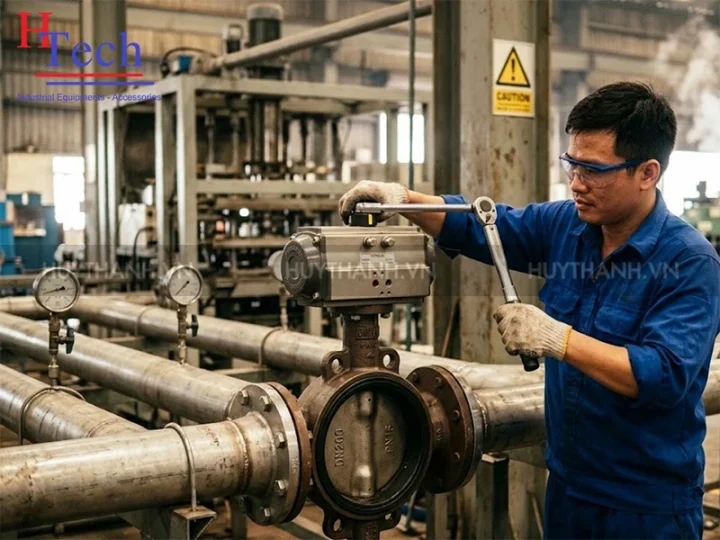

• Căn chỉnh lại các vít giới hạn hành trình trái/phải trên đầu khí nén cho đến khi đĩa van song song với dòng chảy (mở) hoặc vuông ghóc hoàn toàn (đóng)
• Thay thế gioăng làm kín nếu thấy dấu hiệu lão hóa hoặc rách
• Hiệu chuẩn lại (Calibration) bộ định vị Positioner bằng thiết bị chuyên dụng

Lỗi 5: Bộ điều khiển khí nén hoạt động nhưng công tắc van không hoạt động

Bộ khí nén vẫn đóng mở van, nhưng tín hiệu phản hồi về tủ điều khiển hoặc PLC bị mất (Error Feedback).

Nguyên nhân cơ bản:

• Hộp công tắc giới hạn (Limit Switch Box) bị lỏng cơ cấu cam tác động
• Cảm biến vị trí bên trong hộp switch bị hỏng hoặc bị ẩm xâm nhập gây chập mạch
• Đứt dây tín hiệu từ hiện trường về trung tâm

Cách khắc phục:

• Mở nắp hộp Limit Switch Box, điều chỉnh lại vị trí các vấu cam (Cam) sao cho chúng chạm vào công tắc khi van ở vị trí biên
• Kiểm tra độ kín của các gioăng nắp hộp switch để ngăn nước mưa hoặc hơi ẩm (đặc biệt trong nhà máy thực phẩm hay xịt rửa)
• Do thông mạch đường dây tín hiệu phản hồi

Hướng dẫn sử dụng van bướm điều khiển khí nén bền lâu

Để kéo dài tuổi thọ cho hệ thống van bướm điều khiển khí nén, kỹ sư vận hành cần tuân thủ các nguyên tắc vàng sau:

1. Chất lượng khí nén: Phải đảm bảo khí nén “Sạch – Khô – Có bôi trơn”. Sử dụng bộ lọc đôi hoặc bộ lọc ba (Filter – Regulator – Lubricator) là điều kiện tiên quyết.
2. Vận hành đúng dải áp suất: Luôn giữ áp suất khí điều khiển trong khoảng từ 4 bar đến 8 bar. Áp suất quá cao sẽ làm nhanh hỏng Piston, áp suất thấp gây hiện tượng đóng không kín.
3. Lựa chọn đúng model: Không sử dụng van bướm gang cho môi trường thực phẩm, hãy ưu tiên van bướm inbox vi sinh với độ bóng bề mặt Ra < 0.8µm để tránh vi khuẩn trú ngụ.
4. Tránh búa nước: Đảm bảo tốc độ dòng chảy trong đường ống không vượt quá giới hạn thiết kế của van (thường là 5m/s cho chất lỏng).

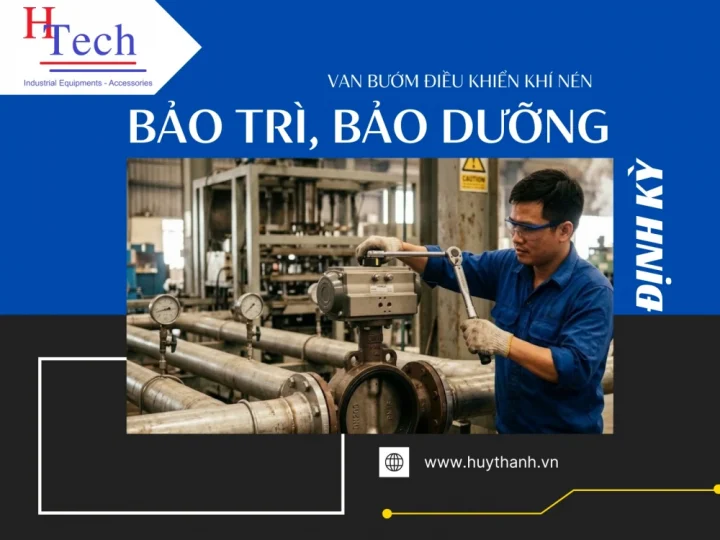

Phương pháp bảo trì, bảo dưỡng định kỳ (Standard Operating Procedure)

Việc bảo trì nên được thực hiện theo chu kỳ 6 tháng hoặc 12 tháng tùy vào tần suất đóng mở (Cycles).

Kiểm tra hàng tuần

• Quan sát bằng mắt để kiểm tra các vị trí kết nối, phát hiện rò rỉ khí
• Kiểm tra trạng thái của van điện từ (Solenoid Valve) và các đầu nối dây điện

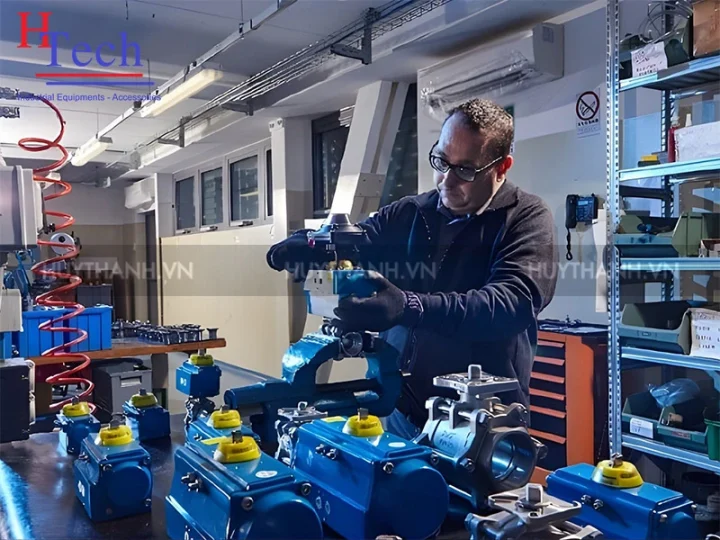

Bảo dưỡng chuyên sâu, định kỳ 1 năm

• Vệ sinh bộ lọc khí: Xả nước đọng và thay lõi lọc nếu thấy bám dầu đen
• Tra mỡ bôi trơn: Tháo bộ khí nén, kiểm tra lò xo (đối với dòng Single Acting) và tra mỡ vào bánh răng, piston.
• Kiểm tra gioăng: Đối với các dòng van vi sinh, cần tháo rời để kiểm tra độ đàn hồi của gioăng cao su. Nếu gioăng bị cứng hoặc nứt, cần thay thế ngay lập tức.
• Kiểm tra thiết bị ngoại vi: Kiểm tra độ nhạy của cảm biến vị trí (Limit Switch Box) để đảm bảo tín hiệu phản hồi về trung tâm (PLC) chính xác.

Một số lưu ý quan trọng khi lựa chọn van bướm điều khiển khí nén

Kết luận

Van bướm điều khiển khí nén là một thiết bị bền bỉ, nhưng hiệu suất của nó phụ thuộc hoàn toàn vào cách chúng ta thấu hiểu và chăm sóc. Việc nhận biết sớm các lỗi như rò rỉ trục, đóng không hết hành trình hay lỗi bộ lọc khí sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí dừng máy (downtime).

Hy vọng những thông tin chuyên sâu về van bướm vi sinh và các giải pháp kỹ thuật trên đã giúp ích cho quá trình vận hành của bạn. Mọi thông tin chi tiết, vui lòng liên hệ Huy Thành để được tư vấn nhanh chóng nhất!
