Bơm Màng Thực Phẩm: Vai Trò Chiến Lược Và Giải Pháp Vận Chuyển Lưu Chất Linh Hoạt Trong F&B

Trong các nhà máy chế biến thực phẩm và đồ uống (F&B), việc duy trì tính toàn vẹn của nguyên liệu trong quá trình luân chuyển là bài toán mang tính sống còn. Khi nhắc đến hệ thống bơm, giới kỹ thuật thường ưu tiên các dòng bơm ly tâm vi sinh hoặc bơm cánh khế cho các khâu thành phẩm nhạy cảm. Tuy nhiên, trên thực tế vận hành, các dây chuyền sản xuất luôn tồn tại những công đoạn xử lý phụ gia, trung chuyển lưu chất đặc sệt hoặc bơm hút hóa chất tẩy rửa mà các dòng bơm vi sinh tiêu chuẩn gặp rất nhiều hạn chế.

Đó chính là không gian để bơm màng thực phẩm thể hiện sức mạnh cơ học vượt trội của mình. Bài viết chuyên sâu dưới đây sẽ phân tích tường tận bản chất, cơ chế vận hành và mang đến cho bạn cái nhìn kỹ thuật sắc bén nhất về việc ứng dụng bơm màng khí nén trong ngành công nghiệp thực phẩm.

Tìm hiểu về bơm màng thực phẩm

Bơm màng thực phẩm là gì?

Bơm màng thực phẩm (hay bơm thực phẩm dạng màng) là dòng máy bơm màng khí nén (AODD) được vận hành dựa trên sự co bóp qua lại của hai màng bơm dưới tác động của áp lực khí nén. Tuy nhiên, để vượt qua hàng rào kiểm định khắt khe của ngành F&B, thiết bị này phải được cấu thành từ những loại vật liệu hoàn toàn trơ về mặt hóa học, không gây độc hại và tuyệt đối không thôi nhiễm kim loại nặng vào lưu chất.

Sự khác nhau giữa bơm màng thực phẩm và bơm màng công nghiệp thông thường

Dù chia sẻ chung nguyên lý truyền động với các dòng bơm màng công nghiệp tiêu chuẩn, bơm dùng trong sản xuất thực phẩm sở hữu những điểm khác biệt mang tính cốt lõi về chất liệu chế tạo. Cụ thể như sau:

• Vật liệu thân bơm (Fluid Cap & Manifold): Bắt buộc phải được đúc từ thép không gỉ cao cấp như Inox SUS 304 hoặc Inox 316L. Bề mặt bên trong khoang bơm thường được gia công nhẵn mịn để hạn chế tối đa tiết diện bám dính của các cặn hữu cơ, ngăn chặn sự hình thành của nấm mốc và vi khuẩn.
• Hệ thống màng và van (Diaphragm & Valve): Các chi tiết trực tiếp co bóp và tiếp xúc với lưu chất (màng bơm, bi chặn, đế bi) phải được sản xuất từ các vật liệu đạt chuẩn an toàn vệ sinh (như chứng nhận FDA của Hoa Kỳ). Phổ biến nhất là PTFE (Teflon nguyên sinh), EPDM hoặc Santoprene, mang lại độ đàn hồi cao và khả năng kháng hóa chất tuyệt đối.
• Kiểu dáng kết nối: Thay vì dùng kết nối bích tiêu chuẩn công nghiệp dễ tích tụ cặn bẩn, các dòng bơm thực phẩm thường được ưu tiên sử dụng kết nối ren Inox trơn láng hoặc nâng cấp lên cùm kẹp vi sinh (Tri-Clamp) để hỗ trợ quá trình làm sạch nhanh chóng.

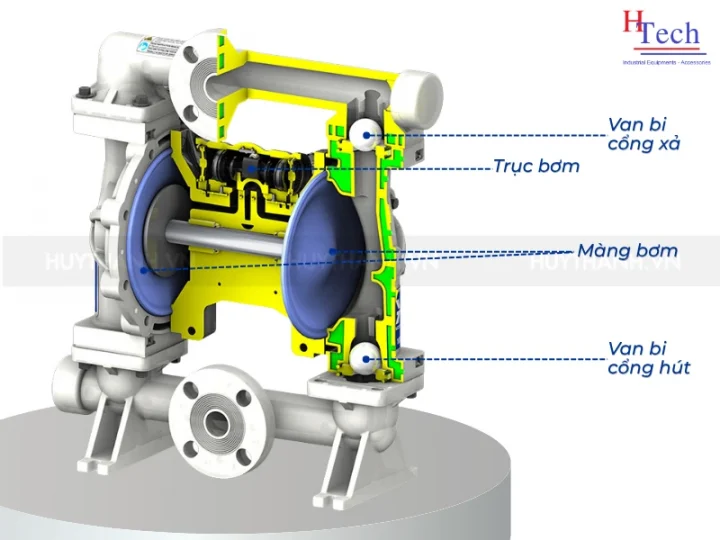

Cấu tạo và nguyên lý hoạt động của bơm màng khí nén thực phẩm

Sự bền bỉ đáng kinh ngạc của bơm màng thực phẩm đến từ một thiết kế cơ khí thông minh, loại bỏ hoàn toàn động cơ điện và các phớt làm kín cơ khí (mechanical seals) – vốn là điểm yếu dễ gây rò rỉ nhất trên máy bơm ly tâm.

Một hệ thống bơm màng vận hành hoàn hảo được lắp ghép từ các cụm chi tiết trọng yếu sau:

• Buồng chứa lưu chất (Fluid Chamber): Nơi trực tiếp tiếp nhận và đẩy chất lỏng đi, được đúc từ Inox 316L dày dặn, chịu được áp suất nén lên tới 8 bar.
• Màng bơm (Diaphragm): Là “trái tim” của thiết bị, đóng vai trò như một vách ngăn di động hoàn toàn kín, phân tách tuyệt đối giữa buồng chứa khí nén và buồng chứa thực phẩm.
• Cụm van một chiều (Bi và Đế bi): Được bố trí tại các cổng hút và xả, hoạt động nhịp nhàng theo biên độ dao động của màng bơm để định hướng dòng chảy, ngăn chặn lưu chất trào ngược.
• Bộ van phân phối khí (Air Valve System): Cụm chi tiết kỹ thuật phức tạp nhất, làm nhiệm vụ luân phiên cấp và xả khí nén vào buồng khí hai bên, duy trì chu kỳ dao động liên tục cho trục bơm.

Nguyên lý vận hành: Năng lượng từ máy nén khí ngoài được đưa vào bộ van phân phối. Khi khí nén lấp đầy buồng bên trái, nó đẩy màng bơm trái căng ra, ép văng chất lỏng trong buồng này ra cổng xả. Cùng lúc đó, trục liên kết cơ học sẽ kéo màng bơm bên phải lõm vào, tạo ra một lực hút chân không mạnh mẽ để kéo nguyên liệu mới từ cổng hút vào buồng phải. Quá trình này diễn ra luân phiên, tạo thành nhịp đập liên tục đẩy lưu chất đi xa trong hệ thống đường ống.

Vai trò của bơm màng thực phẩm trong dây chuyền sản xuất

Nhiều chuyên gia kỹ thuật cho rằng, bơm màng không phải là thiết bị tối ưu nhất để bơm trực tiếp các lưu chất nhạy cảm như sữa tươi thành phẩm hay socola lỏng (vì cấu trúc bên trong bơm màng vẫn tồn tại độ trễ và góc chết hơn so với bơm ly tâm vi sinh chuẩn).

Vậy tại sao chúng vẫn xuất hiện dày đặc trong các nhà máy?

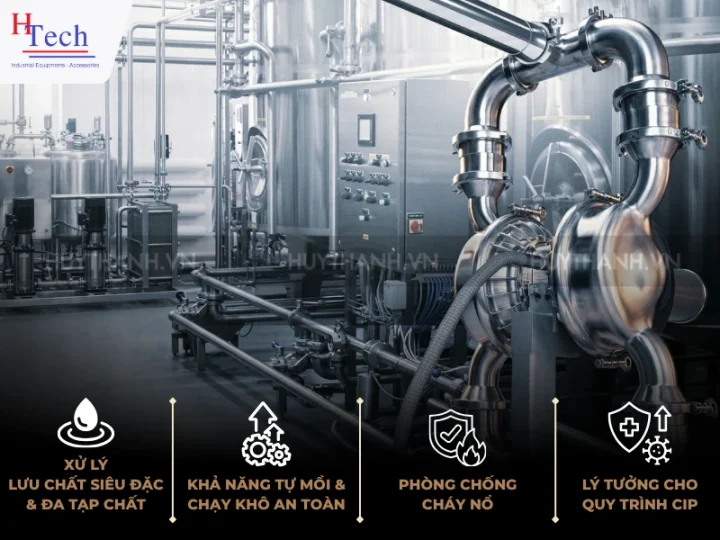

Thực tế, bơm màng thực phẩm được sinh ra để giải quyết những “điểm mù” kỹ thuật mang tính nền tảng mà các dòng bơm ly tâm tốc độ cao không thể đảm nhận. Chúng nắm giữ những vai trò mang tính chiến lược sau:

• Khắc tinh của lưu chất siêu đặc và đa tạp chất: Bơm ly tâm sẽ lập tức kẹt cứng hoặc gãy cánh nếu gặp tương ớt có lẫn hạt ớt, hoặc quá tải nhiệt khi bơm mật rỉ đường đặc quánh. Bơm màng, với khoang chứa rộng và nhịp co bóp nhẹ nhàng, dễ dàng nuốt trọn và đẩy đi các chất lỏng có độ nhớt hàng chục nghìn mPa.s mà không làm nát nguyên liệu.
• Khả năng tự mồi và an toàn chạy khô: Khác với máy bơm ly tâm phải mồi nước trước khi chạy, bơm màng có thể hút chân không sâu tới 5-7 mét, kéo nguyên liệu trực tiếp từ đáy thùng phuy lên. Đặc biệt, nếu thùng chứa cạn kiệt, bơm có thể “chạy khô” cả ngày mà không sinh nhiệt hay cháy hỏng thiết bị.
• Giải pháp an toàn cho môi trường dễ cháy: Vận hành 100% bằng khí nén, không sinh ra tia lửa điện. Đây là giải pháp duy nhất đảm bảo tiêu chuẩn phòng chống cháy nổ (ATEX) khi bơm các nguyên liệu gốc cồn, hương liệu bay hơi hay rượu mạnh.
• “Chiến binh” trong quy trình CIP: Nhờ màng Teflon kháng hóa chất vô song, bơm màng thường được dùng để bơm luân chuyển các hóa chất tẩy rửa mạnh (Xút NaOH, Axit Nitric) trong hệ thống CIP của toàn nhà máy.

Ứng dụng cụ thể của bơm màng thực phẩm

Nhờ sự linh hoạt tuyệt vời trong việc thay đổi lưu lượng và áp suất chỉ bằng cách điều chỉnh van cấp khí, thiết bị này được ứng dụng sâu rộng vào từng khâu chế biến đặc thù. Dưới đây là sự phân bổ chi tiết vai trò của thiết bị này trong từng phân khúc F&B cốt lõi:

• Ngành công nghiệp Bia và Nước giải khát: Đảm nhận việc trung chuyển dịch đường cô đặc, bơm luân chuyển bã men bia (dạng bùn sệt), định lượng siro (syrup) và hương liệu trái cây cô đặc vào các bồn phối trộn cỡ lớn.
• Ngành sản xuất Gia vị và Nước chấm: Vận chuyển cực kỳ hiệu quả các loại lưu chất có độ mặn và độ nhớt cao như nước mắm cốt, nước tương, dầu ăn tinh luyện, tương ớt, tương cà và mắm tôm từ khu vực lên men sang khu vực đóng gói.
• Ngành công nghiệp Sữa và Bánh kẹo: Dùng để bơm chuyển nguyên liệu thô như sữa bột hoàn nguyên, bơm mật ong, bơ chảy, sô-cô-la lỏng và mạch nha lỏng. Lực cắt cực thấp của bơm màng giúp các nguyên liệu này không bị biến đổi cấu trúc hay tách lớp.

Gợi ý các mã bơm màng khí nén phù hợp sử dụng trong sản xuất thực phẩm

Để cân bằng giữa bài toán chi phí đầu tư và độ an toàn vệ sinh, giải pháp thông minh nhất mà các nhà máy thường áp dụng là lựa chọn các dòng máy bơm công nghiệp tiêu chuẩn nhưng được cấu hình hóa vật liệu chuyên sâu: Thân bằng Thép không gỉ 316 (SS316) kết hợp cùng hệ thống màng, bi bằng Teflon (PTFE). Cấu hình này hoàn hảo cho các khâu bơm trung chuyển nguyên liệu thô và tương thích hoàn toàn với hệ thống rửa tại chỗ (CIP).

Dòng S-Series từ Sandpiper (Warren Rupp – Mỹ)

Sandpiper được mệnh danh là “tượng đài” trong bản đồ bơm màng thế giới. Các model thuộc S-Series (Standard Duty Metallic Pumps) mang đậm triết lý thiết kế cơ khí nồi đồng cối đá của Mỹ.

Đặc tính kỹ thuật: Bơm màng Sandpiper dòng S-Series sử dụng hệ thống van khí độc quyền ESADS+Plus, cho phép kỹ thuật viên bảo trì van khí trực tiếp từ bên ngoài mà không cần tháo rời toàn bộ bơm khỏi đường ống. Vật liệu thân Inox 316 kết hợp cùng màng Teflon (PTFE) tạo ra một khối động cơ chống ăn mòn toàn diện.

Các mã sản phẩm tiêu biểu:

• 1 inch: S1FB1SGTABS600 (Lưu lượng tối đa ~170 lít/phút)
• 1.5 inch: S15B1SGTABS600 (Lưu lượng tối đa ~401 lít/phút)
• 2 inch: S20B1SGTABS600 (Lưu lượng tối đa ~567 lít/phút)

Dòng PRO & EXP Series từ Ingersoll Rand (Mỹ)

Sở hữu nền tảng công nghệ khí nén hàng đầu thế giới, các dòng máy bơm màng Ingersoll Rand nổi tiếng với khả năng tiết kiệm năng lượng và độ ổn định dòng chảy cực cao.

Đặc tính kỹ thuật:

• PRO Series (Cổ điển): Đại diện bằng các mã bắt đầu bằng “666”. Dòng này có thiết kế dạng bắt ốc (bolted) chắc chắn, bộ đếm nhịp bằng cơ khí truyền thống, mang lại sự bền bỉ đáng tin cậy. Vật liệu cấu hình đuôi “244” đảm bảo bi, đế bi và màng đều là chuẩn PTFE an toàn.
• EXP Series (Cao cấp): Đại diện bởi các mã bắt đầu bằng “PD”. Đây là thế hệ Expert tích hợp van khí chống kẹt (Unbalanced valve) với công nghệ Simul-Shift, loại bỏ hoàn toàn tình trạng đóng băng van xả khí và tiết kiệm lượng khí nén tiêu thụ lên đến 30% so với các đối thủ.

Các mã sản phẩm tiêu biểu:

• 1 inch: 66612B-244 (PRO Series)
• 1.5 inch: 66617B-244 (PRO Series)
• 2 inch: 66627B-244 (PRO Series)
• 2 inch: PD20A-BSS-STT-B (EXP Series)

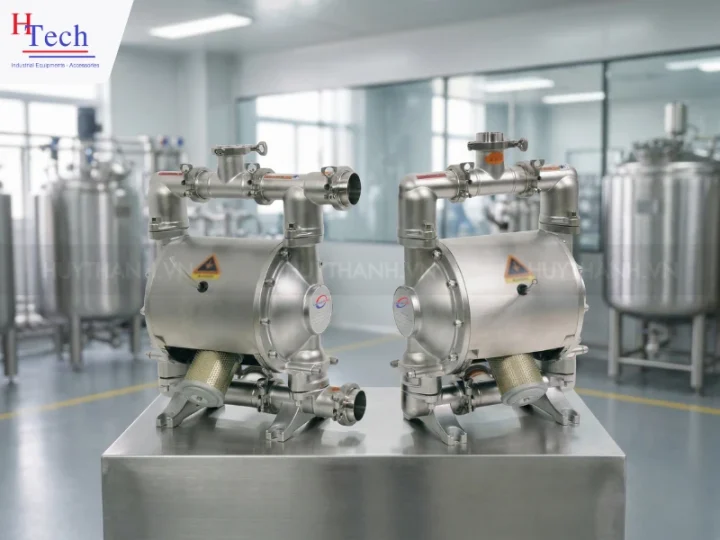

Dòng HLD3A Series từ Carten Pump

Nếu các dòng bơm trên là phiên bản công nghiệp được tùy biến vật liệu, thì bơm màng Carten Pump HLD3A Series lại được định vị ngay từ đầu là dòng bơm màng thực phẩm (Sanitary AODD Pump) chuyên biệt. Với nền tảng chế tạo tiên tiến và hệ thống tiêu chuẩn khắt khe (CE, EX), Carten Pump đang vươn lên trở thành lựa chọn hàng đầu cho các dây chuyền đòi hỏi tính vô trùng cao.

Đặc tính kỹ thuật cốt lõi:

• Vật liệu & Xử lý bề mặt: Thân bơm được đúc từ thép không gỉ nguyên khối cao cấp (Inox vi sinh). Điểm ăn tiền nhất của dòng HLD3A là bề mặt buồng bơm được xử lý đánh bóng điện hóa đạt chuẩn nhám cực thấp, giúp triệt tiêu hoàn toàn khả năng bám dính của cặn hữu cơ và vi khuẩn – điều kiện tiên quyết trong ngành F&B.
• Thiết kế tối ưu làm sạch: Khác với các dòng bơm bắt ốc truyền thống, HLD3A Series được thiết kế tối ưu hóa để hỗ trợ các quy trình rửa tại chỗ (CIP) và tiệt trùng tại chỗ (SIP) một cách hoàn hảo, không để lại “góc chết” đọng lưu chất.
• Xử lý lưu chất nhạy cảm: Màng bơm Teflon cao cấp kết hợp với nhịp đập êm ái giúp bảo toàn tuyệt đối cấu trúc của các nguyên liệu dễ bị biến tính bởi lực cắt (shear-sensitive) như kem tươi, nhũ tương, váng sữa hay các loại sốt có hạt lơ lửng.

Các mã sản phẩm tiêu biểu theo dải công suất:

• HLD3A-10: Phù hợp cho các khâu định lượng, châm phụ gia hoặc chiết rót công suất nhỏ.
• HLD3A-20: Lựa chọn lý tưởng để luân chuyển nước sốt, siro hoặc mật ong trong các xưởng chế biến tầm trung.
• HLD3A-30: Đáp ứng lưu lượng lớn cho các dây chuyền sản xuất bia, nước giải khát.
• HLD3A-50: Cỗ máy công suất “khủng”, chuyên trị các khâu trung chuyển nguyên liệu thô từ bồn chứa khối lượng lớn hoặc bơm xả bùn thực phẩm.

Với sự góp mặt của HLD3A Series, Carten Pump mang đến một giải pháp hoàn hảo giúp các nhà máy F&B cân bằng được cả 3 yếu tố: Tiêu chuẩn vi sinh khắt khe – Hiệu suất vận hành mạnh mẽ – Chi phí đầu tư hợp lý.

Dòng DS Series từ TDS (DYI SHENG – Đài Loan)

Nếu bạn cần một cỗ máy “ngựa thồ” có chỉ số hiệu năng trên giá thành (P/P) tốt nhất, bơm màng khí nén TDS DS Series chính là câu trả lời.

Đặc tính kỹ thuật: Dòng bơm này sử dụng thiết kế chia khí bằng Non-stalling Air Valve (Van khí không kẹt), giúp bơm hoạt động trơn tru ngay cả khi áp lực khí cấp vào bị dao động. Chuẩn cấu hình T-S-T-S (Màng Teflon – Bi Inox/Teflon – Đế bi Inox) trên nền Fluid. Body bằng SS316 đảm bảo bơm xử lý hoàn hảo các loại dầu mỡ, phụ gia thực phẩm có tính mài mòn.

Các mã sản phẩm tiêu biểu:

• 0.5 inch: DS04-SAT-TSTS-02 (Phù hợp chiết rót lưu lượng nhỏ ~48 lít/phút).
• 1 inch: DS10-SAT-TSTS-02
• 1.5 inch: DS14-SAT-TSTS-02
• 2 inch: DS20-SAT-TSTS-02

Lưu ý: Các mã thiết bị trên là các phiên bản bơm màng công nghiệp được nâng cấp vật liệu Inox/PTFE. Mặc dù chúng đáp ứng cực tốt việc trung chuyển nguyên liệu thực phẩm, nhưng chúng không phải là dòng bơm vi sinh chuyên dụng (Hygienic/Sanitary Pumps) dùng cùm kẹp Tri-Clamp. Nếu khâu sản xuất của bạn yêu cầu tháo mở buồng bơm bằng tay mỗi ngày để vệ sinh (COP) – ví dụ như bơm sữa tiệt trùng – bạn sẽ cần tham khảo thêm các dòng thiết kế kẹp vi sinh cao cấp hơn.

Huy Thành Pumps – Đối tác cung cấp giải pháp bơm màng khí nén uy tín

Việc tính toán và lựa chọn một chiếc bơm màng để đưa vào dây chuyền thực phẩm là một bài toán kỹ thuật phức tạp, đòi hỏi sự am hiểu sâu sắc về độ nhớt, tổn thất áp lực đường ống và các phản ứng hóa lý của nguyên liệu. Chọn sai vật liệu không chỉ làm hỏng thiết bị mà còn đe dọa trực tiếp đến chất lượng của cả một mẻ thành phẩm giá trị cao.

Với vị thế là đơn vị cung ứng vật tư công nghiệp hàng đầu, Huy Thành tự hào mang đến cho các nhà máy F&B giải pháp luân chuyển lưu chất toàn diện và an toàn nhất. Lý do các nhà máy thực phẩm ưu tiên lựa chọn Huy Thành:

• Chuyên môn kỹ thuật sắc bén: Chúng tôi không bán máy bơm, chúng tôi cung cấp giải pháp. Đội ngũ kỹ sư sẽ phân tích chi tiết ứng dụng của bạn để chọn đúng Series, đúng tỷ số nén và vật liệu màng tối ưu nhất.
• Hệ sinh thái sản phẩm chính hãng: Phân phối các sản phẩm bơm màng khí nén chất lượng với đầy đủ chứng từ xuất xứ, tiêu chuẩn chất lượng minh bạch.
• Đồng hành trọn đời dự án: Cam kết dịch vụ hậu mãi chuyên nghiệp, kho linh kiện phụ tùng (màng bơm, bi, phớt) luôn sẵn sàng để hỗ trợ bảo dưỡng, bảo đảm dây chuyền của bạn không bao giờ bị đình trệ.

Kết luận

Tuy không trực tiếp đứng ở những khâu thành phẩm nhạy cảm nhất, nhưng bơm màng thực phẩm với khả năng xử lý chất lỏng đặc sệt ưu việt và tính linh hoạt tuyệt đối chính là “người hùng thầm lặng” duy trì sự thông suốt cho toàn bộ nhà máy. Việc đầu tư đúng thiết bị có cấu hình vật liệu chuẩn xác sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và giảm thiểu tối đa rủi ro hao hụt nguyên liệu.

Đừng để những sai lầm trong việc chọn bơm làm gián đoạn dây chuyền của bạn. Liên hệ ngay với Huy Thành để nhận sự tư vấn từ chuyên gia và báo giá thiết bị tốt nhất!
