Bơm Bánh Răng

Máy bơm bánh răng (Gear Pump) được ví như “trái tim” không thể thiếu trong nhiều hệ thống truyền chất lỏng công nghiệp. Khác biệt lớn nhất của loại bơm này so với các loại bơm ly tâm thông thường là khả năng xử lý chất lỏng có độ nhớt cao, từ dầu thủy lực đến nhựa đường hay si-rô, với độ chính xác và ổn định áp suất vượt trội. Bơm bánh răng là lựa chọn hàng đầu cho các ứng dụng yêu cầu độ tin cậy và sự chính xác trong định lượng chất lỏng đặc.

I. Tổng Quan Về Bơm Bánh Răng

1. Bơm bánh răng là gì?

• Áp suất ổn định và cao: Lý tưởng cho các ứng dụng cần nén áp suất đồng đều.
• Độ chính xác cao: Thích hợp cho các quy trình cần định lượng.
• Khả năng xử lý chất lỏng siêu nhớt: Khác biệt lớn so với bơm ly tâm.

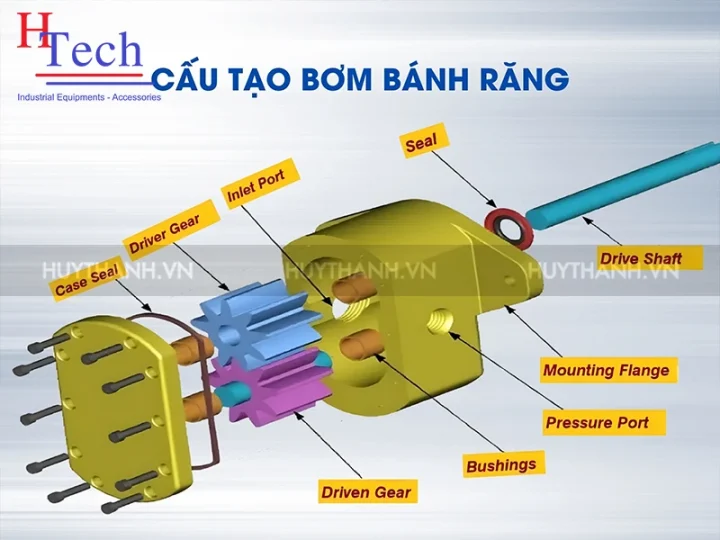

2. Cấu tạo chi tiết của bơm bánh răng

Cấu tạo của bơm bánh răng được tối giản nhưng vững chắc, tập trung vào cơ chế ăn khớp của bánh răng:

• Vỏ bơm và Nắp bơm (Casing): Thường làm bằng gang đúc hoặc thép không gỉ (Inox 304/316), bảo vệ các chi tiết bên trong và tạo thành khoang kín chứa chất lỏng.
• Cặp bánh răng (Gears): Bộ phận trung tâm, bao gồm bánh răng chủ động (kết nối với trục) và bánh răng bị động. Chúng ăn khớp để tạo ra quá trình hút và đẩy.
• Trục bơm (Shaft): Truyền lực quay từ động cơ.
• Phớt làm kín (Shaft Seal): Ngăn chặn rò rỉ chất lỏng ra khỏi trục bơm, bao gồm phớt tết hoặc phớt cơ khí.
• Van giảm áp (Relief Valve): Một bộ phận bảo vệ quan trọng. Van này sẽ mở ra để xả chất lỏng về khoang hút/bể chứa khí áp suất đầu ra vượt quá mức quy định (do quá tải hoặc tắc nghẽn), bảo vệ bơm khỏi hư hỏng.

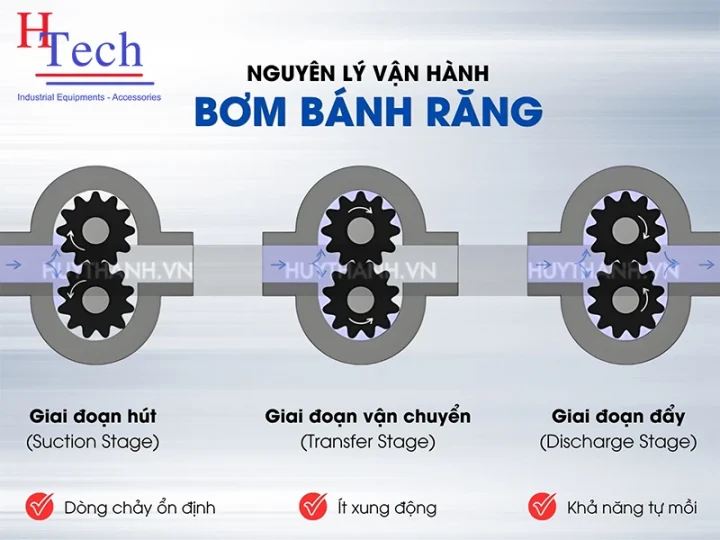

3. Nguyên lý hoạt động của bơm bánh răng

• Bước hút (tạo chân không): Cặp bánh răng bắt đầu quay và tách ra khỏi nhau tại khoang hút. Thể tích khoang tăng lên, tạo ra vùng chân không cục bộ. Chất lỏng bị áp suất khí quyển đẩy vào lấp đầy các khe răng.
• Bước chuyển (dẫn kín): Chất lỏng bị “nhốt” kín giữa các khe răng và thành vỏ bơm, sau đó được vận chuyển dọc theo chu vi bên trong vỏ bơm đến khoang đẩy. Toàn bộ khoang hút và khoang đẩy được ngăn cách hoàn toàn.
• Bước đẩy (ép áp): Tại khoang đẩy, các bánh răng ăn khớp trở lại với nhau. Hành động này làm giảm thể tích đột ngột, ép (nén) chất lỏng bị nhốt thoát ra ngoài qua cổng đẩy với áp suất cao và lưu lượng ổn định.

II. Đặc tính nổi bật của bơm bánh răng

Bơm bánh răng hoạt động dựa trên nguyên lý chuyển dịch tích cực, biến nó thành một “chuyên gia” xử lý các chất lỏng thách thức. Dưới đây là phân tích chi tiết các ưu điểm kỹ thuật cốt lõi giúp dòng bơm này trở thành lựa chọn không thể thay thế cho các ứng dụng áp suất cao và độ nhớt lớn:

• Chuyên dụng cho lưu chất có độ nhớt cao: Là lựa chọn hàng đầu để bơm các chất lỏng có độ nhớt cao (dầu nhớt, nhựa đường, keo, sơn, mật ong) mà bơm ly tâm không thể xử lý hiệu quả.
• Khả năng tự mồi (Self-Priming): Hầu hết các dòng bơm bánh răng đều có khả năng tự hút/tự mồi rất tốt.
• Độ bền cao: Cấu tạo đơn giản, ít bộ phận chuyển động phức tạp hơn các bơm định lượng khác, giúp dễ bảo trì và hoạt động trơn tru, mượt mà.
• Dòng chảy ổn định, ít xung động: Dòng chảy rất ổn định, khó phá vỡ cấu trúc và được kiểm soát chặt chẽ, lý tưởng cho chất lỏng nhạy cảm với lực cắt.
• Có thể hoạt động hai chiều: Cho phép đảo chiều dòng chảy chất lỏng khi cần thiết (tùy model).

III. Các Loại bơm bánh răng tốt nhất

Các loại bơm bánh răng hiện nay ngày càng đa dạng nhằm đáp ứng nhu cầu bơm dầu, hóa chất, chất lỏng nhớt và nhiều ứng dụng công nghiệp khác. Mỗi loại bơm – từ bơm bánh răng ăn khớp ngoài, ăn khớp trong cho đến bơm bánh răng thủy lực hay bơm bánh răng mini – đều sở hữu cấu tạo, nguyên lý và ưu điểm riêng biệt. Việc nắm rõ đặc điểm của từng dòng bơm không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị phù hợp với môi trường làm việc mà còn tối ưu chi phí vận hành và tăng tuổi thọ hệ thống.

1. Bơm bánh răng ăn khớp ngoài (External Gear Pump)

• Đặc điểm: Sử dụng hai bánh răng giống hệt nhau, quay ngược chiều nhau. Cấu tạo đơn giản, dễ chế tạo.
• Ưu điểm: Có khả năng đạt áp suất rất cao (thường lên tới 250 – 300 bar) hoạt động tốc độ cao và tạo độ yên tĩnh tốt.
• Ứng dụng: Chủ yếu được sử dụng trong hệ thống thủy lực (làm bơm sơ cấp), bơm dầu bôi trơn và truyền chất lỏng có độ nhớt trung bình (xăng, dầu thông thường).

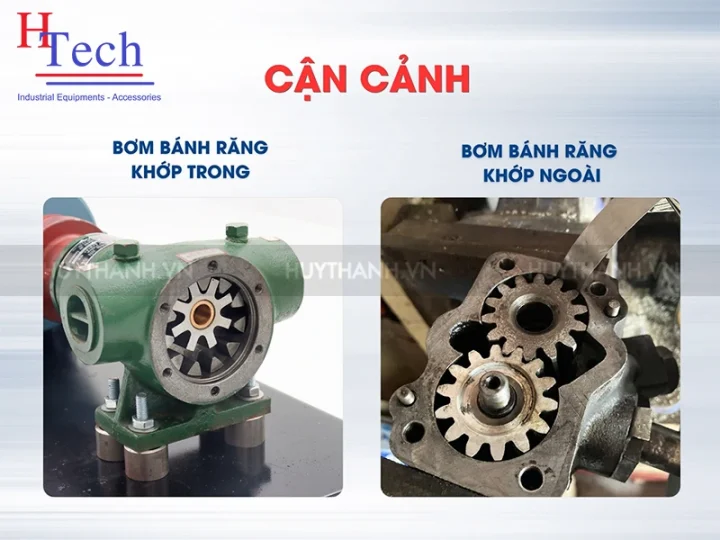

2. Bơm bánh răng ăn khớp trong (Internal Gear Pump)

• Đặc điểm: Gồm một bánh răng chủ động nhỏ nằm bên trong bánh răng bị động lớn hơn. Thường có một bộ phận ngăn cách hình lưỡi liềm (crescent) chia khoang hút và khoang đẩy.
• Ưu điểm: Khả năng hút sâu và tự mồi rất nhanh, ít tạo xung động (less pulsation), lý tưởng cho chất lỏng siêu nhớt và nhạy cảm với lực cắt. Khả năng xử lý chất lỏng ở nhiệt độ cao tốt hơn.
• Ứng dụng: Chuyên dùng để bơm chất lỏng có độ nhớt cực cao và đặc nóng như nhựa đường, sơn, keo dán, socola nóng, mật mía, hóa chất đậm đặc.

IV. Ứng dụng của bơm bánh răng trong công nghiệp

• Ngành Dầu khí & Hóa chất: Vận chuyển dầu thô, dầu nhớt, hóa chất có độ nhớt cao, axit/bazơ đậm đặc. Các dòng thân Inox, thân nhựa được dùng cho hóa chất ăn mòn, thân gang cho dầu thủy lực.
• Ngành Thực phẩm: Vận chuyển các loại siro, mật ong, bơ, dầu ăn, socola nóng, các chất lỏng đặc trong quy trình sản xuất thực phẩm.
• Ngành Sơn & Nhựa: Vận chuyển nhựa lỏng, keo, sơn, mực in – nơi cần dòng chảy ổn định và áp suất đồng đều.
• Ngành Thủy lực: Làm bơm sơ cấp, cung cấp áp suất cao và ổn định cho các hệ thống thủy lực, máy ép, máy móc công trình.

V. Tiêu chí lựa chọn bơm bánh răng phù hợp

• Độ nhớt (μ): Độ nhớt (đo bằng cP hoặc cSt) là yếu tố then chốt nhất của bơm bánh răng. Độ nhớt càng cao, chất lỏng càng khó bị kẹt trong khe răng và cần tốc độ bơm chậm hơn. Bơm bánh răng có ưu điểm là hiệu suất không bị giảm đáng kể khi độ nhớt tăng
• Nhiệt độ hoạt động: Chất lỏng như nhựa đường, socola hay polyme cần được duy trì ở nhiệt độ cao để giữ trạng thái lỏng. Nhiệt độ cao ảnh hưởng đến độ nhớt và khả năng làm kín (seal) của bơm. Với chất lỏng đặc nóng cần sử dụng bơm bánh răng có lớp áo nhiệt  hay còn gọi là bơm bánh răng hai lớp áo.
• Tính ăn mòn: Khả năng ăn mòn (độ pH của axit/bazơ) sẽ quyết định vật liệu thân bơm, bánh răng và phớt. Hóa chất có tính ăn mòn bắt buộc chọn vật liệu chống ăn mòn và phớt cơ khí chuyên dụng để đảm bảo độ bền và an toàn.
• Áp suất đầu ra (P): Bơm bánh răng có khả năng tạo áp suất rất cao (thường đạt 10 ÷ 30 bar, một số loại cao áp có thể đạt tới 250 bar). Áp suất yêu cầu sẽ quyết định độ chính xác gia công bánh răng, độ cứng vững của vỏ bơm và công suất motor.
• Vật liệu thân bơm & bánh răng: Vật liệu phải đảm bảo độ bền cơ học và khả năng chống ăn mòn/mài mòn. Vật liệu không chỉ tiếp xúc với chất lỏng mà còn phải chịu lực ma sát giữa các bánh răng. Gang là lựa chọn kinh tế cho dầu, nhớt, chất lỏng không ăn mòn.

VI. Các câu hỏi thường gặp về bơm bánh răng

1. Bơm bánh răng thường gặp các sự cố gì khi vận hành?

2. Cần lưu ý gì khi lắp đặt và vận hành bơm bánh răng?

• Lắp đặt song song (căn chỉnh đồng tâm tuyệt đối): Việc đảm bảo trục bơm và trục động cơ được căn chỉnh đồng tâm tuyệt đối (Alignment) là nguyên tắc vàng. Nếu trục bị lệch dù chỉ một chút, nó sẽ tạo ra rung động và lực xuyên tâm (Radial Force) lớn, gây hư hại nghiêm trọng và nhanh chóng cho vòng bi (Bearing) và phớt làm kín. Phải sử dụng khớp nối mềm và các dụng cụ đo chính xác (như đồng hồ so hoặc thiết bị laser) để căn chỉnh trong quá trình lắp đặt.
• Lưu ý áp suất (sử dụng van giảm áp): Vì bơm bánh răng là bơm thể tích, nếu đầu ra bị tắc nghẽn, áp suất sẽ tăng lên vô hạn (Infinite Pressure) cho đến khi bơm bị vỡ vỏ hoặc cháy motor. Van giảm áp (Relief Valve) là một tính năng bảo vệ sống còn, được lắp đặt theo tiêu chuẩn để hồi lưu (by-pass) chất lỏng về khoang hút khi áp suất vượt quá giới hạn an toàn. Không được loại bỏ hoặc điều chỉnh van giảm áp vượt quá mức khuyến nghị của nhà sản xuất.
• Kiểm tra phớt làm kín định kỳ: Phớt làm kín có nhiệm vụ ngăn chất lỏng, đặc biệt là chất lỏng nóng, nguy hiểm hoặc có tính ăn mòn, rò rỉ ra ngoài. Nếu phớt hỏng, không chỉ gây mất chất lỏng mà còn khiến không khí lọt vào, làm giảm hiệu suất hút. Phải kiểm tra và thay thế phớt định kỳ, đảm bảo vật liệu phớt tương thích với cả nhiệt độ và hóa chất đang bơm.

3. Giá bơm bánh răng hiện nay là bao nhiêu?

• Các dòng bơm thông thường (dầu nhớt): Thân gang, công suất nhỏ có mức giá phổ thông.
• Các dòng bơm chuyên dụng (hóa chất, siêu nhớt): Bơm Inox 316 hoặc có áo gia nhiệt (Jacketed), sẽ có mức giá cao hơn đáng kể do chi phí vật liệu và công nghệ chế tạo phức tạp.

4. Nên mua bơm bánh răng ở đâu uy tín?

• Tư vấn kỹ thuật chuyên sâu: Giúp bạn tính toán chính xác vật liệu và loại bánh răng (ăn khớp trong/ngoài) phù hợp với chất lỏng siêu nhớt và nhiệt độ cao.
• Dịch vụ hậu mãi và bảo trì: Hỗ trợ lắp đặt, căn chỉnh trục và xử lý các sự cố vận hành thường gặp, đảm bảo bơm hoạt động ổn định và lâu dài.
