Bơm Bánh Răng Ăn Khớp Trong Là Gì? Cấu Tạo và Nguyên lý Hoạt Động

Để tối ưu hóa hiệu suất và nâng cao hiệu quả cho các hệ thống công nghiệp, việc lựa chọn loại bơm phù hợp là vô cùng quan trọng. Trong số đó, bơm bánh răng ăn khớp trong nổi bật như một giải pháp chuyên biệt, được thiết kế để xử lý hiệu quả các chất lỏng có độ nhớt cao. Với cấu tạo độc đáo và nguyên lý hoạt động ổn định, loại bơm này không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo dòng chảy liên tục và đáng tin cậy.

I. Bơm Bánh Răng Ăn Khớp Trong Là Gì?

Bơm bánh răng ăn khớp trong là một loại bơm thể tích (Positive Displacement Pump), hoạt động dựa trên nguyên tắc dịch chuyển một lượng chất lỏng cố định sau mỗi vòng quay. Không giống bơm ly tâm sử dụng lực ly tâm để tạo áp, bơm bánh răng khớp trong tạo ra một dòng chảy liên tục và ổn định bất kể áp suất đầu ra.
Đặc trưng cốt lõi của loại bơm này là khả năng vận chuyển hiệu quả các chất lỏng có độ nhớt rất cao, từ vài trăm đến hàng trăm ngàn centipoise (cP), với độ chính xác cao về lưu lượng. Đây là yếu tố then chốt giúp bơm bánh răng ăn khớp trong trở thành giải pháp lý tưởng cho các ứng dụng đòi hỏi sự ổn định và tin cậy.

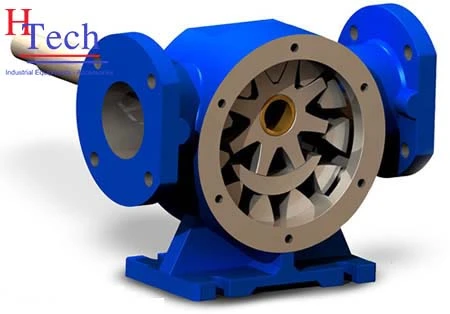

II. Cấu Tạo Của Bơm Bánh Răng Ăn Khớp Trong

Cấu tạo của bơm bánh ăn răng khớp trong được tối ưu hóa để vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt:

• Bánh Răng Chủ (Rotor): Là bánh răng lớn, có các răng được thiết kế hướng vào bên trong. Nó được gắn trực tiếp vào trục bơm và nhận truyền động từ động cơ.
• Bánh Răng Phụ (Idler): Có kích thước nhỏ hơn, được đặt lệch tâm và ăn khớp với bánh răng chủ. Bánh răng phụ quay theo bánh răng chủ nhưng không tiếp xúc trực tiếp với vỏ bơm.
• Vách Ngăn Hình Lưỡi Liềm (Crescent): Một vách ngăn cố định, gắn chặt vào vỏ bơm, được đặt giữa bánh răng chủ và bánh răng phụ. Vai trò của nó là chia buồng bơm thành hai khoang riêng biệt: khoang hút và khoang đẩy.
• Phốt Cơ Khí (Mechanical Seal) hoặc Phốt Chèn (Packing): Các bộ phận này được lắp đặt trên trục bơm để ngăn chất lỏng rò rỉ ra ngoài và bảo vệ động cơ.
• Van An Toàn (Relief Valve): Một bộ phận cực kỳ quan trọng, thường được tích hợp ngay trên vỏ bơm. Van này sẽ tự động xả áp nếu áp suất đầu ra vượt quá giới hạn cho phép, bảo vệ bơm và hệ thống đường ống khỏi hư hỏng.

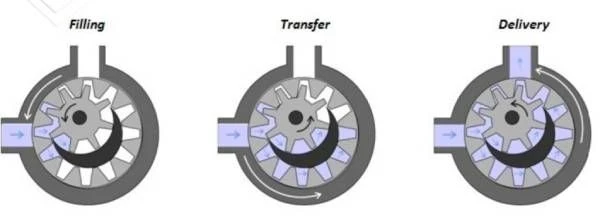

III. Nguyên Lý Hoạt Động Của Máy Bơm Bánh Răng Ăn Khớp Trong

Nguyên lý hoạt động của bơm bánh răng ăn khớp trong là một chu trình khép kín, diễn ra một cách tuần tự:

Giai đoạn Hút (Suction Phase): Khi động cơ quay, bánh răng chủ quay theo chiều kim đồng hồ, kéo theo bánh răng phụ quay. Tại cửa hút, các răng tách rời nhau, tạo ra các khoang rỗng có thể tích lớn dần. Điều này làm giảm áp suất cục bộ, tạo ra một vùng chân không. Áp suất khí quyển bên ngoài sẽ đẩy chất lỏng vào các khoang này, lấp đầy chúng.

Giai đoạn Vận Chuyển (Transport Phase): Chất lỏng bị “mắc kẹt” trong các khoang giữa các răng. Nhờ vách ngăn hình lưỡi liềm, chất lỏng được vận chuyển dọc theo thành trong của bánh răng chủ và thành ngoài của bánh răng phụ, từ cổng hút đến cổng đẩy mà không bị rò rỉ trở lại.

Giai đoạn Đẩy (Discharge Phase): Tại cổng đẩy, các răng của bánh răng chủ và bánh răng phụ ăn khớp trở lại. Thể tích của các khoang chứa chất lỏng giảm đột ngột, ép chất lỏng thoát ra khỏi cổng đẩy với áp suất cao và ổn định.

Quá trình này lặp lại liên tục, đảm bảo một lưu lượng ổn định, ít xung động, là ưu điểm vượt trội so với các loại bơm khác.

IV. Ưu Điểm và Nhược Điểm Của Bơm Bánh Răng Ăn Khớp Trong

1. Ưu điểm:

• Hiệu suất cao: Đặc biệt hiệu quả với chất lỏng nhớt, duy trì hiệu suất vượt trội so với bơm ly tâm ở cùng điều kiện.
• Dòng chảy ổn định: Không tạo xung, lý tưởng cho các ứng dụng cần dòng chảy liên tục như định lượng.
• Khả năng tự mồi: Có thể hút chất lỏng từ độ sâu nhất định mà không cần mồi trước.
• Linh hoạt: Có thể hoạt động ở nhiều tốc độ, cho phép kiểm soát lưu lượng chính xác.

2. Nhược điểm:

• Nhạy cảm với tạp chất: Không phù hợp với chất lỏng chứa hạt rắn, dễ gây mài mòn các bánh răng và các bộ phận bên trong.
• Yêu cầu van an toàn: Bơm thể tích có thể tạo ra áp suất rất cao nếu đường ống bị tắc, vì vậy việc lắp đặt van an toàn là bắt buộc.
• Giá thành: Thường có chi phí đầu tư ban đầu cao hơn so với bơm ly tâm cùng công suất.

V. Ứng Dụng Của Máy Bơm Bánh Răng Ăn Khớp Trong

Việc lựa chọn bơm phù hợp là yếu tố then chốt để tối ưu hóa hiệu suất và tiết kiệm chi phí trong sản xuất công nghiệp. Bơm bánh răng ăn khớp trong nổi bật như một giải pháp chuyên dụng, được thiết kế để xử lý hiệu quả các chất lỏng có độ nhớt cao. Với nguyên lý hoạt động ổn định, bơm tạo ra dòng chảy liên tục, ít xung động, lý tưởng cho việc bơm dầu thô, nhựa đường, mật ong hay các loại hóa chất đặc.

Được ứng dụng rộng rãi trong các ngành như dầu khí, hóa chất, thực phẩm và sơn, bơm bánh răng ăn khớp trong không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo độ bền bỉ và độ tin cậy cao. Nếu bạn đang tìm kiếm một giải pháp bơm đáng tin cậy cho chất lỏng đặc, đây chính là lựa chọn hàng đầu.

Dưới đây là một số ứng dụng tiêu biểu:

• Ngành Dầu khí & Hóa dầu: Bơm được sử dụng để vận chuyển các chất lỏng đặc như dầu thô, dầu bôi trơn, nhựa đường, và dầu nhiên liệu. Khả năng hoạt động ổn định ở áp suất cao giúp bơm bánh răng ăn khớp trong trở thành lựa chọn lý tưởng cho các nhà máy lọc dầu và kho chứa nhiên liệu.
• Ngành Hóa chất: Bơm các loại hóa chất có tính ăn mòn cao, các loại polymer, keo, xà phòng, và các dung dịch đậm đặc khác. Vật liệu bơm có thể được tùy chỉnh (ví dụ: thép không gỉ) để chống lại sự ăn mòn.
• Ngành Thực phẩm & Đồ uống: Bơm các sản phẩm có độ nhớt cao như mật ong, si-rô, socola, bơ đậu phộng, dầu ăn, và sữa đặc. Bơm bánh răng ăn khớp trong được ưa chuộng vì tạo ra dòng chảy liên tục, không làm ảnh hưởng đến cấu trúc của sản phẩm.
• Ngành Sản xuất Sơn & Mực In: Bơm các loại sơn, mực in, và các dung môi có độ nhớt cao. Khả năng tự mồi và dòng chảy ổn định giúp đảm bảo quá trình sản xuất diễn ra liền mạch, không bị gián đoạn.
• Hệ thống Thủy lực và Bôi trơn: Được dùng để vận chuyển dầu bôi trơn trong các hệ thống máy móc phức tạp, đảm bảo sự hoạt động trơn tru và kéo dài tuổi thọ của thiết bị.

Để có được hiệu quả tối ưu và sự bền bỉ cho hệ thống bơm chất lỏng có độ nhớt cao, việc lựa chọn đúng loại bơm là vô cùng quan trọng. Bơm bánh răng Ăn khớp trong, với những ưu điểm vượt trội và tính chuyên dụng cao, là giải pháp lý tưởng cho nhu cầu này. Tại Huy Thành, chúng tôi cung cấp các sản phẩm bơm bánh răng ăn khớp trong chính hãng, chất lượng cao, cùng dịch vụ tư vấn chuyên nghiệp. Hãy để chúng tôi giúp bạn lựa chọn giải pháp phù hợp nhất, đảm bảo hệ thống của bạn hoạt động hiệu quả và an toàn.
