Máy Bơm Bù Áp – Giải Pháp Duy Trì Áp Suất Hệ Thống Thủy Lực & PCCC Tiêu Chuẩn

Bơm bù áp (Jockey Pump) là thiết bị cơ khí chuyên dụng có chức năng duy trì áp suất định mức trong mạng lưới đường ống kín, đảm bảo hệ thống luôn ở trạng thái sẵn sàng vận hành mà không cần kích hoạt các máy bơm công suất lớn.

Trong các thiết kế hạ tầng kỹ thuật hiện đại năm 2026, việc tích hợp máy bơm bù áp không chỉ là yêu cầu về an toàn PCCC mà còn là bài toán tối ưu hóa năng lượng và tuổi thọ thiết bị cho toàn bộ hệ thống cấp nước công nghiệp.

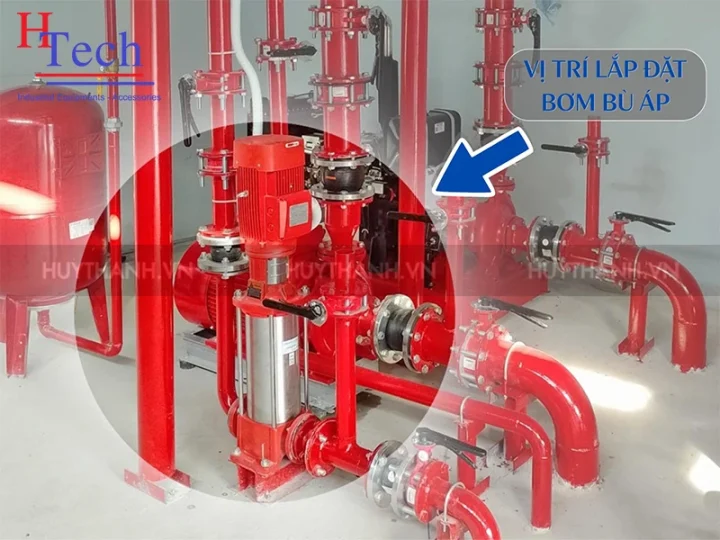

I. Máy bơm bù áp là gì? Định nghĩa dưới góc độ kỹ thuật chuyên sâu

Để hiểu rõ máy bơm bù áp là gì, chúng ta cần nhìn nhận nó dưới vai trò một “thiết bị duy trì áp suất tĩnh”. Trong một hệ thống đường ống dài hàng km tại khu công nghiệp hoặc nhà cao tầng, việc thất thoát áp suất do rò rỉ tại các khớp nối, van hoặc do sự co giãn nhiệt của nước là điều không thể tránh khỏi.

Bơm bù áp thường là dòng bơm ly tâm trục đứng đa tầng cánh. Đặc tính quan trọng nhất của nó là Lưu lượng thấp (Q thấp) nhưng Cột áp rất cao (H cao). Nó được thiết kế để bù đắp chính xác lượng nước bị hao hụt nhằm đưa áp suất hệ thống trở lại ngưỡng cài đặt (Set-point). Nếu không có bơm bù, mỗi khi áp suất giảm nhỏ, máy bơm chính (thường có công suất gấp hàng chục lần) sẽ phải khởi động, gây lãng phí điện năng cực lớn và tạo ra các cú sốc áp lực (búa nước) phá hủy đường ống.

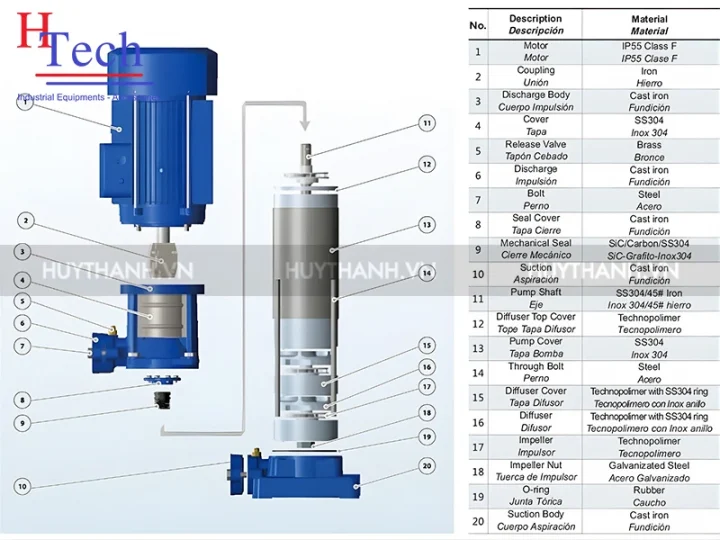

II. Cấu tạo chi tiết và các vật liệu tiên tiến năm 2026

Sự khác biệt của một chiếc máy bơm bù áp chất lượng nằm ở khả năng chịu áp lực vận hành liên tục trong môi trường khắc nghiệt. Dưới đây là phân tích cấu tạo từ các chuyên gia kỹ thuật:

1. Động cơ điện hiệu suất cao (IE3/IE4)

Động cơ là trái tim của bơm. Trong năm 2026, các tiêu chuẩn xanh yêu cầu động cơ phải đạt chuẩn IE3 hoặc IE4 để tiết kiệm điện. Động cơ thường là 2 loại cực (2900 RPM) để tạo ra lực ly tâm lớn. Cấp cách điện Class F và cấp bảo vệ IP55 là tiêu chuẩn bắt buộc để chống bụi và tia nước áp lực từ mọi hướng.

2. Hệ thống đa tầng cánh (Multi-stage Imperllers)

Đây là bộ phận cốt lõi giúp máy bơm đạt được cột áp lên đến hàng trăm mét.

• Vật liệu: Cánh bơm thường được chế tạo bằng inox 304 hoặc 316 bằng công nghệ đúc chính xác hoặc dập thủy lực.
• Cơ chế: Nước đi qua từng tầng cánh, mỗi tầng sẽ gia tăng thêm một mức áp suất nhất định trước khi chuyển sang tầng kế tiếp. Số lượng tầng cánh càng nhiều, cột áp càng cao.

3. Trục bơm và phớt cơ khí (Mechanical Seal)

Trục bơm phải được làm từ thép không gỉ (Stainless Steel) cường độ cao để chống biến dạng khi quay ở tốc độ cao. Phớt cơ khí năm 2026 thường sử dụng vật liệu Silicon Carbide đối kháng Carbon hoặc Tungsten Carbide để chịu áp suất cực lớn mà không bị rò rỉ môi chất ra ngoài.

III. Nguyên lý hoạt động và quy trình điều khiển tự động

Nguyên lý hoạt động của bơm công nghiệp loại bù áp dựa trên sự phản hồi tín hiệu từ các cảm biến áp suất (Pressure Transmitters) hoặc rơ-le áp suất (Pressure Switches).

1. Chu trình vận hành tự động

1. Giai đoạn duy trì: Hệ thống đang ở mức 10 bar (ví dụ). Bơm ở trạng thái nghỉ
2. Giai đoạn sụt áp nhẹ: Do rò rỉ tự nhiên, áp suất giảm xuống 8.5 bar. Cảm biến gửi tín hiệu về tủ điều khiển PLC.
3. Giai đoạn bù áp: Tủ điều khiển kích hoạt bơm bù áp. Lưu lượng nước nhỏ được đưa vào hệ thống một cách từ từ để tránh sốc áp.
4. Giai đoạn ngắt: Khi đạt ngưỡng 10.5 bar (ngưỡng dừng), bơm bù tự động ngắt.

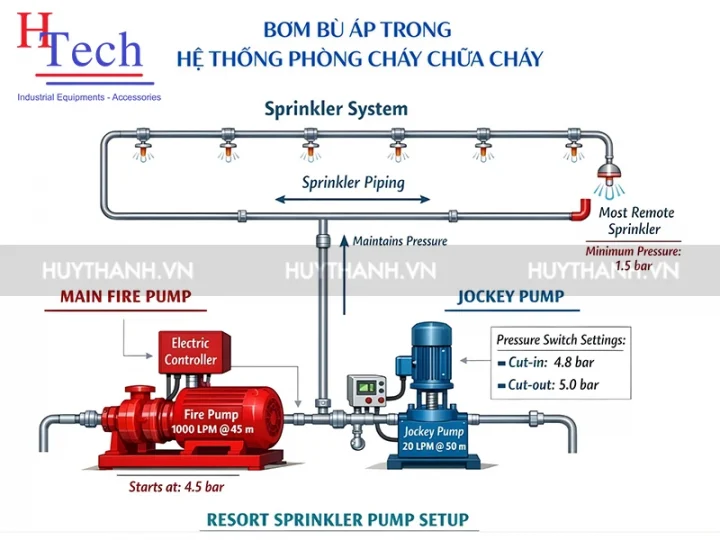

2. Sự phối hợp với bơm chính

Trong kịch bản có hỏa hoạn, khi các đầu phun Sprinkler vỡ, lưu lượng thoát ra rất lớn khiến áp suất tụt nhanh (xuống dưới 5 bar). Lúc này, bơm bù áp dù chạy hết công suất cũng không thể kéo áp suất lên. Tủ điều khiển sẽ nhận diện đây là sự cố cháy và kích hoạt máy bơm chữa cháy chính (bơm điện hoặc bơm diesel) để cung cấp lưu lượng nước lớn dập lửa.

IV. Ưu điểm vượt trội của việc lắp đặt bơm bù áp

Tại sao các kỹ sư vận hành luôn ưu tiên lựa chọn máy bơm bù áp chất lượng cao cho dự án

• Chống hiện tượng “Short Cycling”: Bảo vệ máy bơm chính khỏi việc khởi động/dừng liên tục, giúp kéo dài tuổi thọ động cơ lên gấp 3-4 lần
• Tiết kiệm chi phí vận hành: Một máy bơm bù áp 2.2kW có thể duy trì áp suất cho hệ thống mà nếu dùng bơm chính sẽ tiêu tốn tới 45kW hoặc hơn.
• Kích thước nhỏ gọn: Thiết kế trục đứng giúp tiết kiệm diện tích phòng bơm, dễ dàng lắp đặt vào các hệ thống máy móc có sẵn.
• Độ ồn thấp: Vận hành êm ái, phù hợp cho các tòa nhà văn phòng, khách sạn cao cấp.

V. Ứng dụng đa dạng trong đời sống và sản xuất

Bơm bù áp chữa cháy chỉ là một trong nhiều ứng dụng của dòng bơm này. Thực tế, nó xuất hiện ở mọi nơi cần sự ổn định thủy lực:

• Hệ thống PCCC: Duy trì áp lực cho mạng lưới họng thu nước, màn ngăn cháy và hệ thống Sprinkler tự động.
• Cấp nước nhà cao tầng: Đảm bảo nước luôn có sẵn tại các tầng cao nhất với áp lực mạnh như nhau.
• Công nghiệp thực phẩm & dược phẩm: Duy trì áp suất trong các bồn chứa và đường ống dẫn nguyên liệu lỏng, nơi mà sự thay đổi áp suất có thể làm hỏng quy trình chiết rót.
• Hệ thống tưới tiêu công nghệ cao: Đảm bảo các đầu phun sương hoặc nhỏ giọt hoạt động chính xác theo biểu đồ áp suất thiết kế.

VI. Hướng dẫn cách chọn bơm bù áp phù hợp theo tiêu chuẩn kỹ thuật

Để chọn được một chiếc máy bơm tối ưu, kỹ sư cần thực hiện các bước tính toán sau:

1. Tính toán cột áp (Head – H)

Điểm quan trọng nhất là cột áp của bơm bù phải lớn hơn áp suất làm việc của hệ thống.

• Công thức khuyến nghị: H bơm bù = H bơm chính + (10m đến 20m)
• Ví dụ: Nếu bơm chính có cột áp 80m, hãy chọn bơm bù có cột áp khoảng 90m – 100m

2. Tính toán lưu lượng (Flow – Q)

Lưu lượng không cần quá lớn nhưng phải đủ để bù đắp lượng rò rỉ.

• Theo tiêu chuẩn NFPA, lưu lượng bơm bù thường được chọn bằng 1% lưu lượng của bơm chữa cháy chính.
• Thông thường dao động từ 2m³/h đến 10m³/h cho các hệ thống dân dụng và công nghiệp nhẹ.

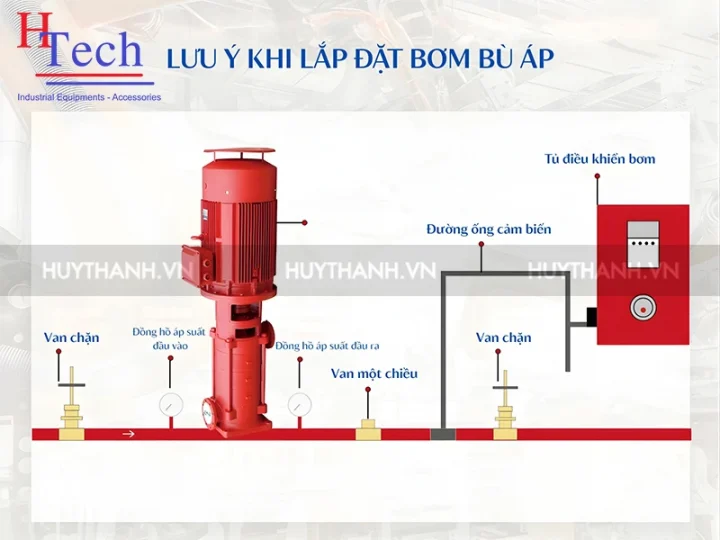

VII. Những lưu ý sống còn khi lắp đặt và sử dụng

Việc lắp đặt sai kỹ thuật có thể khiến bơm bù áp trở thành tác nhân gây hỏng hệ thống.

• Kiểm tra chiều quay: Bơm trục đứng đa tầng cánh rất nhạy cảm với chiều quay. Quay ngược có thể làm bung các đai ốc hãm tầng cánh.
• Lắp đặt bình tích áp (Pressure Tank): Đây là phụ kiện bắt buộc. Bình tích áp giúp tích trữ năng lượng áp suất, giảm số lần kích hoạt bơm bù, từ đó bảo vệ phớt cơ khí và rơ-le áp suất.
• Xả giá (Venting): Trước khi vận hành, phải xả hết khí trong buồng bơm. Chạy khô (Dry running) dù chỉ 30 giây cũng có thể làm cháy phớt cơ khí do không được làm mát bởi nước.

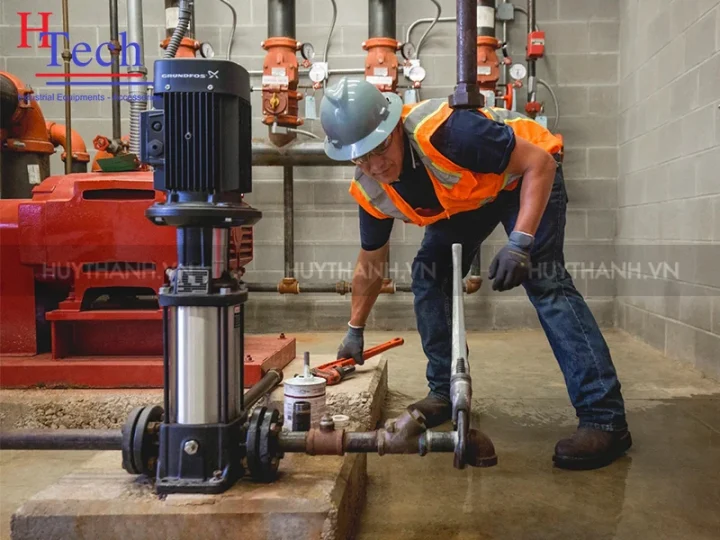

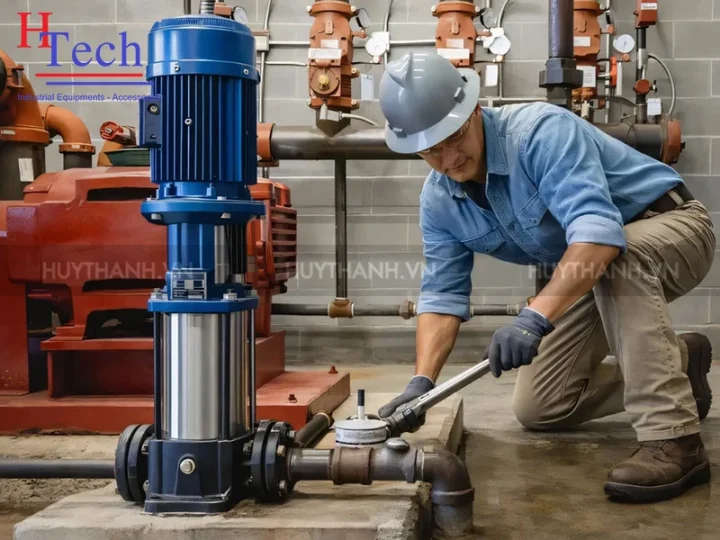

• Bảo trì định kỳ: Kiểm tra độ rung động của vòng bi và độ cách điện của động cơ mỗi 6 tháng.

VIII. Tương lai của máy bơm bù áp trong kỷ nguyên công nghiệp 4.0

Bước sang năm 2026, công nghệ bơm đã có những bước tiến nhảy vọt. Các dòng máy bơm hiện nay tích hợp:

• Biến tần thông minh (Integrated VFD): Giúp bơm khởi động mềm, không gây sụt áp lưới điện cục bộ.
• Cảm biến chẩn đoán từ xa: Gửi thông số dòng điện, áp suất, nhiệt độ về trung tâm điều khiển thông qua giao thức Modbus RTU hoặc Wifi/4G.
• Vật liệu Nano chống bám cặn: Giúp các tầng cánh luôn nhẵn mịn, duy trì hiệu suất thủy lực sau nhiều năm sử dụng.

Tổng kết

Máy bơm bù áp tuy không phải là thiết bị chính có công suất lớn nhất trong hệ thống, nhưng lại là yếu tố quyết định đến sự ổn định và an toàn của toàn bộ mạng lưới thủy lực. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn bơm dựa trên các tiêu chuẩn kỹ thuật mới nhất năm 2026 sẽ giúp các kỹ sư và chủ đầu tư tiết kiệm hàng tỷ đồng chi phí bảo trì và vận hành mỗi năm.

Nếu bạn đang tìm kiếm một giải pháp duy trì áp suất tối ưu, hãy đảm bảo rằng thiết bị của bạn đáp ứng đầy đủ các tiêu chuẩn về vật liệu inox, động cơ hiệu suất cao và sự đồng bộ với hệ thống điều khiển tự động hóa. Liên hệ trực tiếp với đội ngũ tư vấn giàu kinh nghiệm của Huy Thành để biết thêm chi tiết!
