Bơm thùng phuy phòng nổ không chỉ là một thiết bị tiện ích mà còn là một yêu cầu kỹ thuật bắt buộc để tuân thủ các quy định an toàn nghiêm ngặt khi làm việc với các chất lỏng dễ cháy, hóa chất độc hại hoặc dung môi bay hơi trong môi trường công nghiệp. Đặc biệt tại các nhà máy, công trình hóa chất hay các khu vực sản xuất có nguy cơ cháy nổ cao.

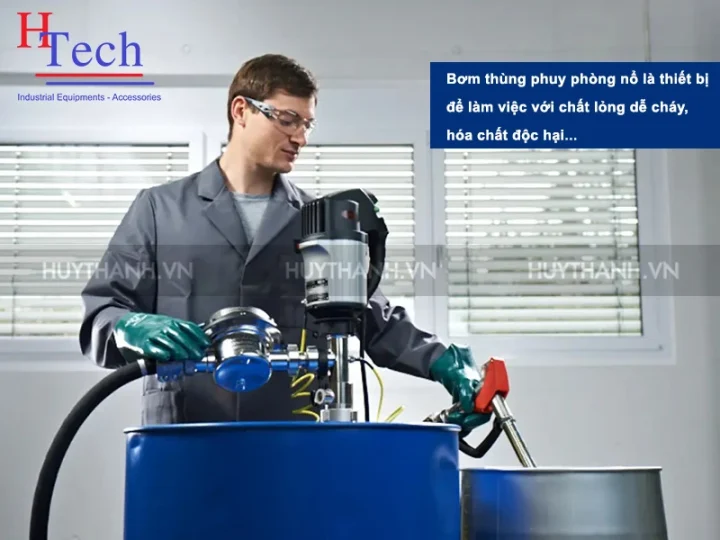

Bơm thùng phuy phòng nổ là thiết bị chuyên dụng, sử dụng riêng cho các chất lỏng dễ cháy, hóa chất độc hại…
Bài viết này của Huy Thành sẽ đi sâu vào cấu tạo, nguyên lý hoạt động, tiêu chuẩn phòng nổ và các ứng dụng thực tiễn của dòng máy bơm thùng phuy chuyên dụng này, cung cấp một cái nhìn toàn diện cho các kỹ sư và chuyên gia công trình.
I. Khái quát về bơm thùng phuy và sự cần thiết của phiên bản phòng chống cháy nổ
Bơm thùng phuy hay máy bơm thùng phuy, là loại bơm di động được thiết kế đặc biệt để chuyển chất lỏng từ các thùng chứa tiêu chuẩn (thường là thùng phuy 200 lít hoặc IBC tank).

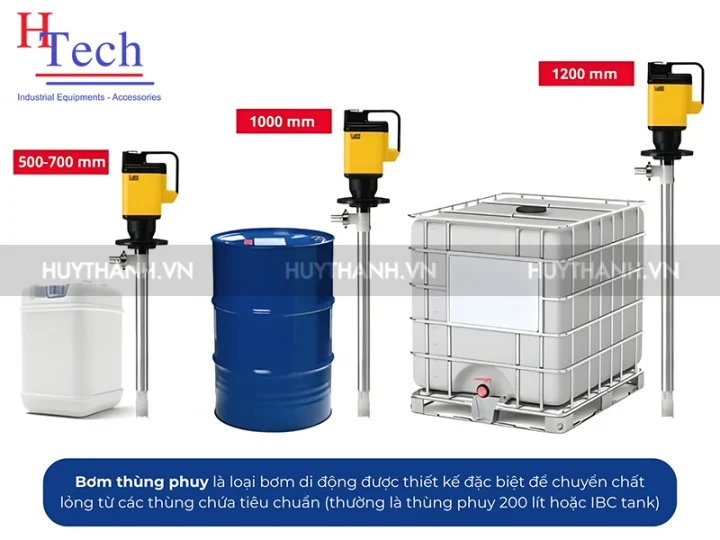

Bơm thùng phuy và ứng dụng với đa dạng size thùng khác nhau trên thị trường
Cấu tạo cơ bản bao gồm một động cơ (điện hoặc khí nén) nằm ở phía trên, được nối với một ống bơm dài (ống xả) đi sâu vào trong thùng chứa, và một cánh bơm/cơ cấu bơm đặt ở đầu cuối ống.
Tại sao cần bơm thùng phuy phòng cháy nổ?
Mặc dù bơm thùng phuy thông thường rất tiện lợi, nhưng đối với các chất lỏng có điểm chớp cháy thấp như xăng, dầu hỏa, acetone, toluene, cồn công nghiệp… quá trình bơm có thể tạo ra các nguy cơ sau:

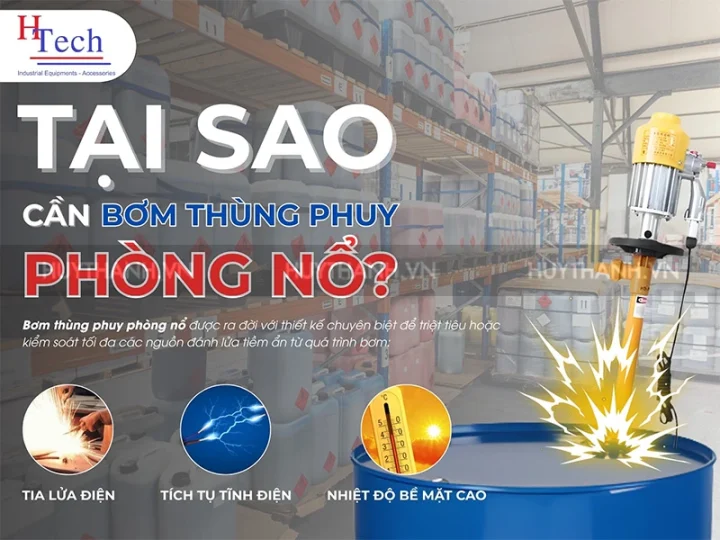

Một số nguyên nhân có thể dẫn đến cháy nổ trong quá trình bơm các loại hóa chất, chất độc hại…
Tia lửa điện: Động cơ điện thông thường có thể phát sinh tia lửa điện tại cổ góp hoặc các bộ phận chuyển mạch, đủ để kích hoạt hơi dung môi tạo thành hỗn hợp nổ.
Tích tụ tĩnh điện: Ma sát của chất lỏng tốc độ cao bên trong ống bơm và vòi xả có thể gây ra tích tụ tĩnh điện, dẫn đến phóng điện và tạo tia lửa.
Nhiệt độ bề mặt cao: Hoạt động quá tải của động cơ có thể làm tăng nhiệt độ bề mặt vượt quá nhiệt độ tự bốc cháy của hơi dung môi xung quanh.
Do đó, bơm thùng phuy phòng nổ (Explosion-Proof Drum Pump) được ra đời với thiết kế chuyên biệt để triệt tiêu hoặc kiểm soát tối đa các nguồn đánh lửa tiềm ẩn này, đảm bảo hoạt động an toàn tuyệt đối trong các khu vực nguy hiểm (Hazardous Locations).
II. Cấu tạo và nguyên lý kỹ thuật của bơm thùng phuy phòng nổ
Để đáp ứng tiêu chuẩn an toàn cao, cấu tạo của bơm thùng phuy phòng nổ có những điểm khác biệt cốt lõi so với phiên bản tiêu chuẩn, tập trung vào động cơ và vật liệu tiếp xúc với chất lỏng.
1. Động cơ phòng nổ (Explosion-Proof Motor)
Động cơ được xem là trái tim của máy bơm thùng phuy. Trong phiên bản phòng nổ, động cơ điện thường là loại Ex d (chống cháy bằng vỏ bọc) hoặc sử dụng khí nén (Air Operated).
Động cơ Ex (Flameproof Enclosure)
Vỏ động cơ được chế tạo bằng vật liệu chịu lực cao (thường là gang, nhôm đúc dày)
Thiết kế vỏ kín, chịu được áp suất của một vụ nổ bên trong, ngăn không cho lửa hoặc tia lửa lan ra không khí bên ngoài
Các khe hở (khe hở mặt bích, khe hở trục) được tính toán chính xác để làm mát và dập tắt ngọn lửa trước khi nó thoát ra ngoài, ngăn chặn sự kích hoạt của hỗn hợp khí nổ bên ngoài.

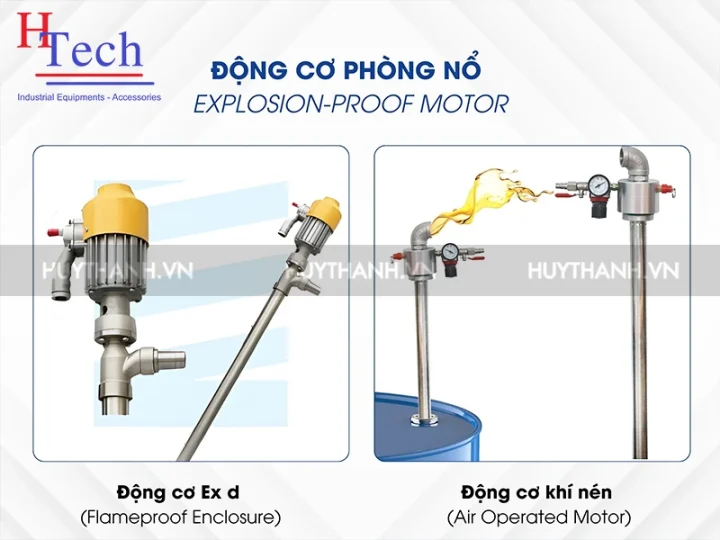

Một số dạng động cơ phòng nổ phổ biến sử dụng trong bơm thùng phuy
Động cơ khí nén (Air Operated Motor)
Loại động cơ này không sử dụng điện mà dùng khí nén để hoạt động
Bản chất không phát sinh tia lửa điện, không tích nhiệt đáng kể, gần như miễn nhiễm với nguy cơ đánh lửa
Là lựa chọn ưu tiên cho các khu vực có yêu cầu an toàn cao nhất (Zone O/Zone 1) và khi chất lỏng rất dễ bay hơi.
2. Vật liệu ống bơm và cơ cấu bơm
Ống bơm và các bộ phận tiếp xúc với chất lỏng (cánh bơm, trục bơm, phớt) phải đáp ứng yêu cầu kỹ thuật về khả năng tương thích hóa học và chống tĩnh điện.
Vật liệu chống tĩnh điện: Sử dụng vật liệu như Polypropylene dẫn điện (PP-Conductive), PVDF dẫn điện, hoặc thép không gỉ (Stainless Steel 316) để đảm bảo không tích tụ điện tích tĩnh điện trong quá trình bơm.
Vòng đệm và phớt (Seals): Thường sử dụng PTFE (Teflon) hoặc FKM/Viton, có khả năng chịu hóa chất mạnh và nhiệt độ cao.
III. Tiêu chuẩn quốc tế và phân loại khu vực nguy hiểm (Hazardous Locations)
Việc lựa chọn bơm thùng phuy phòng chống cháy nổ phải dựa trên tiêu chuẩn phân loại khu vực nguy hiểm nơi thiết bị được lắp đặt, được quy định bởi các tổ chức quốc tế như IECEx (International Elextrotechnical Commission System for Certification to Standards Relating to Equipment for Use in Explosive Atmospheres) và ATEX (Atmosphères Explosibles – Chỉ thị của EU).

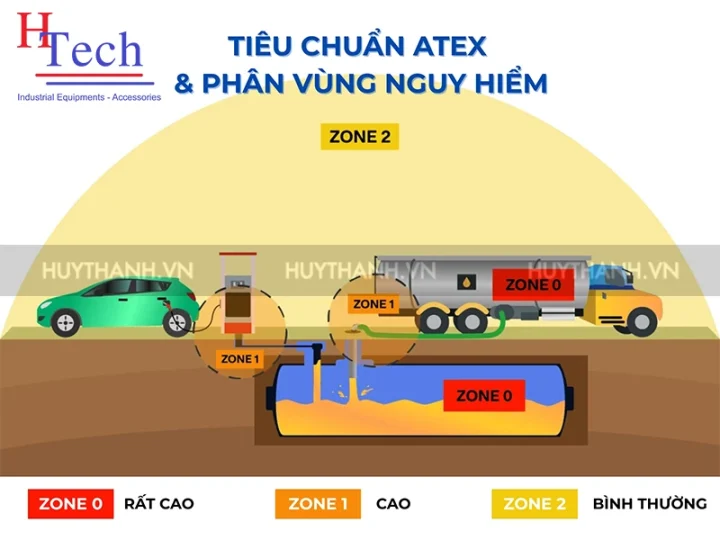

Phân vùng nguy hiểm và tiêu chuẩn ATEX hiện nay
1. Tiêu chuẩn ATEX và phân vùng nguy hiểm
Ở Châu Âu và nhiều quốc gia khác, tiêu chuẩn ATEX được áp dụng. Tiêu chuẩn này phân loại khu vực nguy hiểm thành các vùng (Zone) dựa trên tần suất và thời gian xuất hiện của môi trường dễ nổ:
Zone (Vùng)
Mô tả môi trường khí (Gas/Vapor)
Cấp bảo vệ thiết bị yêu cầu
Zone 0
Môi trường dễ nổ tồn tại liên tục, trong thời gian dài hoặc thường xuyên.
Cấp 1 (Rất cao)
Zone 1
Môi trường dễ nổ có khả năng xuất hiện trong điều kiện hoạt động bình thường.
Cấp 2 (Cao)
Zone 2
Môi trường dễ nổ không có khả năng xuất hiện trong điều kiện hoạt động bình thường, và nếu có thì chỉ tồn tại trong thời gian ngắn.
Cấp 3 (Bình thường)
Lưu ý kỹ thuật: Một bơm thùng phuy phòng nổ được chứng nhận ATEX phải có ký hiệu rõ ràng.
2. Nhóm khí (Gas Group) và cấp nhiệt độ (Temperature Class)
Hai thông số quan trọng khác mà kỹ sư cần lưu ý:
Nhóm khí:
IIC: Nhóm khí nguy hiểm nhất (Ví dụ: Hydrogen, Acetylene). Thiết bị nhóm IIC có thể hoạt động an toàn trong môi trường của nhóm IIB và IIA.
IIB: ví dụ như Ethylene
IIA: ví dụ như Propane, Xăng

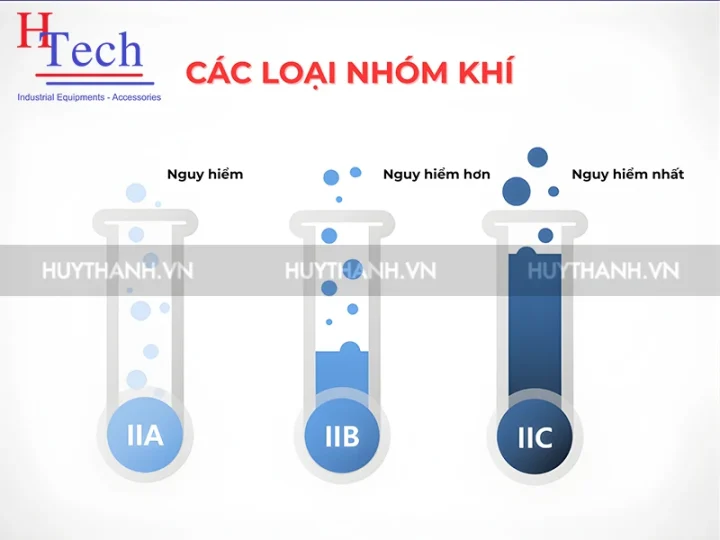

Phân loại các nhóm khí nguy hiển trong sản xuất hiện nay
Cấp nhiệt độ: Xác định nhiệt độ bề mặt tối đa mà thiết bị có thể đạt tới. Nhiệt độ này phải luôn thấp hơn nhiệt độ tự bốc cháy (Auto-Ignition Temperature) của hơi dung môi nguy hiểm.
Chọn máybơm thùng phuy phòng nổ phải có cấp độ nhiệt độ (T-class) tương thích hoặc thấp hơn yêu cầu của chất lỏng đang bơm.
IV. Ứng dụng thực tiễn và lựa chọn bơm thùng phuy phòng nổ phù hợp
Việc lựa chọn bơm thùng phuy phòng nổ cần được cân nhắc dựa trên tính chất hóa học của chất lỏng, độ nhớt, lưu lượng yêu cầu và khu vực lắp đặt.
1. Các ứng dụng chính
Bơm thùng phuy phòng nổ là thiết bị không thể thiếu trong các ngành công nghiệp sau:
Ngành hóa chất: Chiết rót các dung môi dễ cháy, axit/kiềm mạnh, hóa chất trung gian (Ví dụ: Actetone, Metanol, Toluene)
Ngành sơn và mực in: Chuyển các dung môi hữu cơ dễ bay hơi, chất pha loãng và các loại sơn có thành phần dễ cháy.

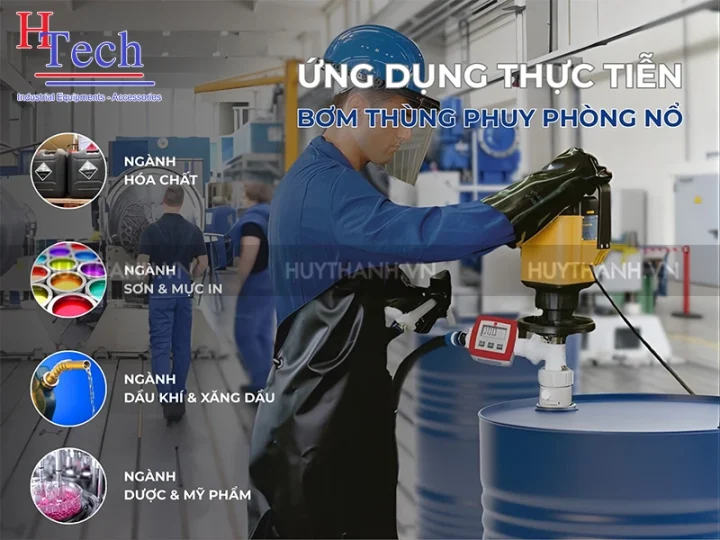

Một số ứng dụng thực tiễn của bơm thùng phuy phòng nổ
Ngành dầu khí & xăng dầu: Bơm mẫu hoặc chuyển dầu diesel, xăng, dầu hỏa trong các khu vực kho bãi, trạm nạp.
Ngành dược & mỹ phẩm: Xử lý cồn công nghiệp, isopropanol (IPA) và các dung môi tinh khiết khác.
2. Hướng dẫn kỹ thuật lựa chọn bơm
Để chọn đúng loại bơm thùng phuy phòng nổ cho ứng dụng cụ thể, kỹ sư cần thực hiện quy trình sau:
Xác định chất lỏng và tính chất
Độ ăn mòn: Chọn vật liệu tương thích (PP/PVDF cho axit/kiềm; SUS316 cho dung môi hoặc các lưu chất cần đòi hỏi độ sạch cao).
Điểm chớp nháy (Flash Point): Đây là thông số bắt buộc để xác định khu vục nguy hiểm (Zone) và cấp bảo vệ của bơm.
Phân loại khu vực nguy hiểm: Xác định rõ thiết bị sẽ được sử dụng trong Zone 1 hay Zone 2.

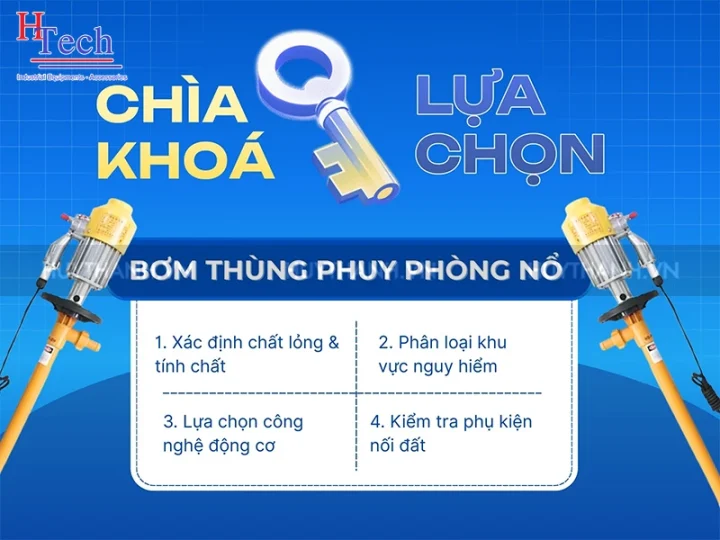

Mách nhỏ bạn “chìa khóa” để lựa chọn đúng loại bơm thùng phuy phù hợp
Lựa chọn công nghệ động cơ
Sử dụng động cơ khí nén nếu yêu cầu an toàn tuyệt đối (Zone 0/1, chất lỏng cực kỳ dễ cháy).
Sử dụng động cơ điện Ex d nếu yêu cầu về hiệu suất, lưu lượng cao và độ ồn thấp hơn (thường áp dụng cho Zone 1/2).
Kiểm tra phụ kiện nối đất (Grounding): Bắt buộc phải sử dụng cáp nối đất chuyên dụng khi bơm chất lỏng dễ cháy để triệt tiêu tĩnh điện, ngay cả khi sử dụng bơm phòng nổ.
V. Quy trình lắp đặt và vận hành chuẩn xác bơm thùng phuy phòng nổ
Việc lắp đặt và vận hành bơm thùng phuy phòng nổ không chỉ là cắm điện và bơm. Đối với các kỹ sư công trình, sự tuân thủ quy trình an toàn là điều kiện tiên quyết.
1. Hướng dẫn lắp đặt an toàn
Nối đất (Grounding) là bắt buộc: Trước khi kết nối điện (đối với các loại bơm thùng phuy điện) hoặc khí nén (đối với bơm thùng phuy khí nén), phải kết nối dây nối đất từ động cơ/ống bơm sang thùng phuy và từ thùng phuy sang mặt đất. Đây là bước quan trọng nhất để ngăn ngừa tĩnh điện.
Cần lưu ý một số hướng dẫn để lắp đặt và sử dụng an toàn các loại bơm thùng phuy
Kiểm tra phớt và kết nối: Đảm bảo tất cả các vòng đệm, phớt và kết nối vòi xả được lắp đặt kín, không rò rỉ. Rò rì chất lỏng dễ cháy là nguyên nhân hàng đầu gây ra sự cố.
Kiểm tra chứng nhận ATEX/IECEx: Xác nhận rằng thiết bị được chứng nhận cho Zone và nhóm khí tương ứng với khu vực lắp đặt.
2. Vận hành và bảo trì định kỳ
Kiểm tra trước khi khởi động: Luôn kiểm tra dây nối đất, điện áp (đối với bơm điện) và áp suất khí nén (đối với bơm khí nén).
Không bơm khô (Dry Running): Tránh để bơm hoạt động khi không có chất lỏng. Bơm khô gây nóng các bộ phận, làm hỏng phớt và tạo ra ma sát, có thể tăng nguy cơ đánh lửa.
Bảo trì động cơ Ex d: Việc tháo lắp và bảo trì động cơ phòng nổ phải được thực hiện bởi kỹ thuật viên có chuyên môn, tuân thủ các hướng dẫn về bảo trì thiết bị Ex để không làm hỏng tính toàn vẹn của vỏ bọc chống nổ.
VI. Đảm bảo an toàn tuyệt đối với giải pháp bơm thùng phuy phòng nổ từ Huy Thành
Qua những phân tích kỹ thuật chuyên sâu trên, có thể thấy rằng việc đầu tư vào bơm thùng phuy phòng nổ chính hãng, đạt chuẩn ATEX/IECEx là một quyết định chiến lược nhằm bảo vệ tài sản, môi trường và quan trọng nhất là sức khỏe, tính mạng của đội ngũ kỹ sư vận hành.
Không thể phủ nhận mức độ quan trọng & tiện ích mà bơm thùng phuy mang lại
Với vai trò là nhà cung cấp giải pháp thiết bị công nghiệp uy tín, Huy Thành tự hào mang đến các dòng máy bơm thùng phuy phòng nổ nhập khẩu, được chứng nhận quốc tế với đa dạng vật liệu và công suất, đáp ứng mọi yêu cầu kỹ thuật khắt khe của các nhà máy hóa chất, dầu khí và sản xuất dung môi.
Đừng để rủi ro cháy nổ đe dọa hoạt động sản xuất của bạn. Hãy liên hệ ngay với đội ngũ kỹ sư chuyên môn cao của Huy Thành để nhận được tư vấn chuyên sâu về lựa chọn cấp bảo vệ (Zone), nhóm khí (Gas Group), vật liệu tương thích và chính sách bảo hành chính hãng!
