Máy Bơm Màng Điện Là Gì? Khi Nào Nên Dùng Thay Cho Bơm Màng Khí Nén

Trong kỷ nguyên tối ưu hóa năng lượng công nghiệp, bơm màng điện (Electric Operated Diaphragm Pump – EODD) đang nổi lên như một giải pháp luân chuyển lưu chất thu hút sự chú ý của nhiều kỹ sư nhà máy. Tuy nhiên, giữa việc chuyển đổi từ công nghệ truyền động bằng khí nén truyền thống sang truyền động điện, các hệ thống cơ điện thường đứng trước ngã rẽ phức tạp về mặt kỹ thuật, độ an toàn và chi phí vòng đời thiết bị (TCO).

Bài viết chuyên khảo dưới đây sẽ giải phẫu chi tiết cấu trúc động lực học của dòng máy này, đồng thời đặt lên bàn cân so sánh khách quan với bơm màng khí nén (AODD) – tiêu chuẩn vàng trong luân chuyển hóa chất hiện nay, từ đó giúp bạn đưa ra quyết định đầu tư vật tư chuẩn xác.

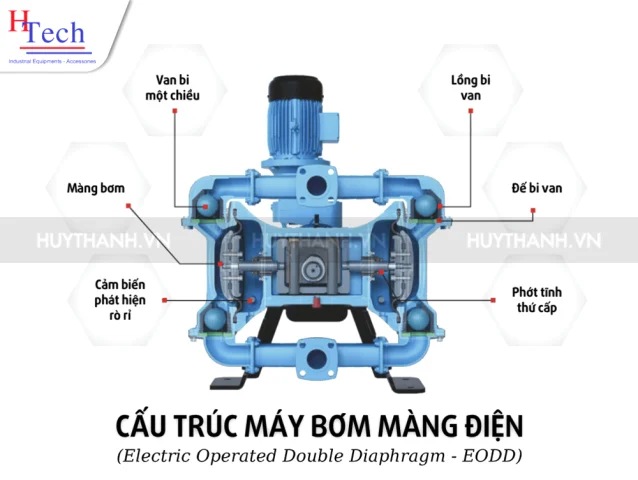

Bơm màng điện hoạt động như thế nào?

Cơ chế hoạt động của thiết bị này là sự giao thoa giữa nguyên lý ép thể tích (positive displacement) và hệ thống truyền động cơ điện. Trái ngược với việc dùng áp lực khí nén để đẩy trục màng, công nghệ này sử dụng một động cơ điện kết hợp với hộp giảm tốc và cơ cấu cam để tạo ra chuyển động tịnh tiến.

Quy trình vận hành động lực học diễn ra qua các phân đoạn cốt lõi sau:

• Nguyên lý truyền động: Động cơ điện tạo ra chuyển động quay, truyền lực qua cụm trục khuỷu hoặc cơ cấu cam lệch tâm. Cụm cơ khí này biến đổi chuyển động quay thành chuyển động tịnh tiến qua lại dọc theo trục chính của máy bơm.
• Chuyển động màng: Hai màng bơm đàn hồi được gắn ở hai đầu trục chính. Khi trục di chuyển sang trái, màng bên trái bị ép lại trong khi màng bên phải được kéo giãn ra, và ngược lại.
• Van bi: Đóng vai trò là van một chiều tại các cổng hút và xả. Sự dịch chuyển của van bi lên xuống theo áp suất sẽ quyết định tính định hướng của dòng chảy, ngăn không cho lưu chất chảy ngược.
• Chu trình hút: Khi một màng bơm được kéo lùi lại, thể tích khoang chứa tăng lên làm giảm áp suất cục bộ. Chênh lệch áp suất kéo van bi hút mở ra, cho phép chất lỏng từ đường ống đi vào lấp đầy khoang bơm.
• Chu trình đẩy: Ngay ở nhịp tiếp theo, trục chính đẩy màng bơm tiến về phía trước. Áp lực nén làm van bi hút đóng sập lại, đồng thời đẩy van bi xả mở ra, ép lưu chất thoát ra ngoài hệ thống đường ống.

Bơm màng điện khác gì bơm màng khí nén?

Sự khác biệt mang tính bản chất giữa hai công nghệ này nằm ở nguồn năng lượng cung cấp và cơ chế phản ứng với lực cản của hệ thống. Trong khi bơm màng khí nén (AODD) sở hữu tính đàn hồi tuyệt vời của động lực học chất khí, thì bơm màng điện EODD lại bị ràng buộc bởi sự cứng nhắc của cơ cấu truyền động cơ khí.

Dưới đây là bảng phân tích đối sánh chi tiết để kỹ sư có cái nhìn trực quan khi thiết kế trạm bơm:

Đặc điểm của bơm màng điện

Bất kỳ công nghệ nào cũng tồn tại vùng làm việc tối ưu và những giới hạn vật lý không thể vượt qua. Việc đánh giá rạch ròi ưu và nhược điểm của thiết bị truyền động điện sẽ giúp nhà máy tránh được rủi ro dừng máy (downtime) ngoài kế hoạch.

Ưu điểm

Lợi thế cốt lõi của thiết bị nằm ở khả năng tối ưu hóa lưới năng lượng và tính độc lập trong khâu thiết kế lắp đặt.

• Tiết kiệm điện: Chuyển đổi trực tiếp điện năng thành cơ năng giúp giảm thất thoát, mang lại hiệu suất sử dụng điện năng cao hơn so với việc phải chạy máy nén khí.
• Không cần hệ thống khí nén: Phù hợp cho các trạm bơm vùng sâu, các phân xưởng độc lập không được trang bị mạng lưới khí nén trung tâm.
• Hiệu suất ổn định: Cơ cấu cam tịnh tiến giúp bơm duy trì công suất mà không bị ảnh hưởng bởi sự trồi sụt áp suất như trên mạng lưới khí nén.
• Lưu lượng đều: Giảm thiểu hiện tượng rung giật (pulsation) trong đường ống tốt hơn so với một số dòng bơm màng khí nén cơ bản.
• Bảo trì ít: Không gặp các vấn đề về đóng băng bộ chia khí (ice-up) hay kẹt van khí vốn đôi khi xảy ra ở bơm khí nén.

Nhược điểm

Mặc dù tối ưu về điện năng, sự cứng nhắc của cơ cấu cơ điện lại tạo ra những điểm yếu chí mạng khi thiết bị phải đối mặt với các môi trường công nghiệp khắc nghiệt.

• Không chạy khô lâu: Thiếu vắng lực cản của lưu chất sẽ làm tăng tốc độ vòng quay và nhiệt lượng cơ khí, dẫn đến rách màng hoặc cháy cuộn dây stator động cơ.
• Không phù hợp zone chống cháy nổ nếu không có chứng nhận ATEX/IECEx: Trong môi trường xăng dầu, dung môi, hơi hóa chất bão hòa, động cơ điện tiêu chuẩn là một nguồn phát tia lửa điện nguy hiểm.
• Khả năng tự mồi phụ thuộc thiết kế: Nhìn chung, lực hút chân không ban đầu không thể đạt ngưỡng sâu và mạnh mẽ như bơm màng khí nén.
• Không chịu hạt rắn lớn bằng AODD: Nếu có dị vật cứng lọt vào buồng bơm, bơm khí nén sẽ tự động dừng (stall) do áp suất cân bằng, trong khi motor điện vẫn tiếp tục quay, ép vỡ dị vật hoặc làm gãy trục, xé rách màng bơm.

Những chất lỏng nào phù hợp?

Nhờ nguyên lý khoang thể tích và sự đa dạng của các vật liệu màng (PTFE, Santo, Neoprene), máy có khả năng tương thích với một phổ lưu chất tương đối rộng, miễn là dung dịch không chứa nhiều hạt rắn mài mòn. Dưới đây là các nhóm lưu chất thường được xử lý bằng công nghệ này:

• Hóa chất vô cơ: axit (HCl, H2SO4 loãng), kiềm (NaOH, KOH).
• Dung môi công nghiệp (tuy nhiên, dung môi dễ bay hơi yêu cầu cấu hình động cơ phòng nổ).
• Hệ lưu chất độ nhớt trung bình: sơn, mực in, keo gốc nước.
• Môi trường sinh học: thực phẩm dạng lỏng, mỹ phẩm, kem.
• Hệ thống nước: nước RO tinh khiết, nước thải công nghiệp (đã qua song chắn rác), hóa chất xử lý nước (PAC, Polymer).

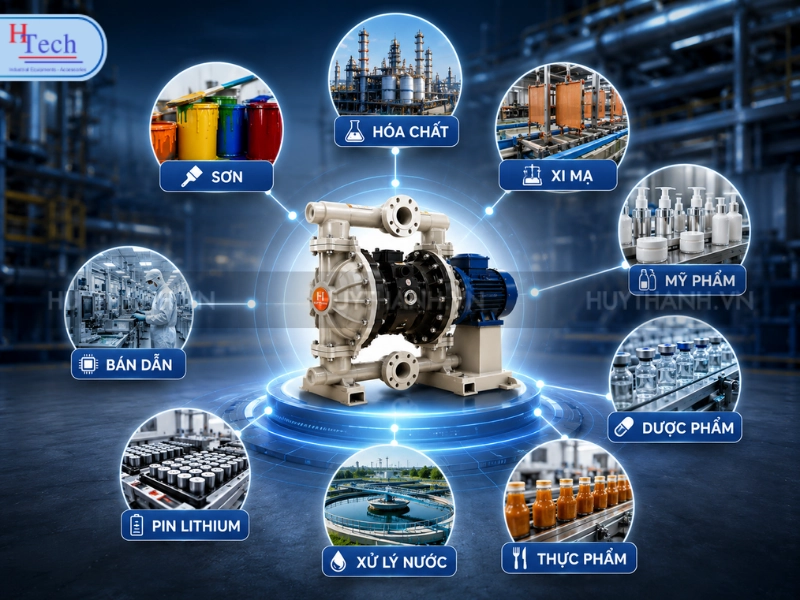

Ứng dụng trong từng ngành

Sự ổn định về mặt lưu lượng giúp bơm màng điện tìm được chỗ đứng trong các quy trình nạp liệu có tính toán và tuần hoàn liên tục tại nhiều phân xưởng đa ngành. Các lĩnh vực ứng dụng bao gồm:

• Hóa chất: sang chiết hóa chất từ bồn chứa vào dây chuyền sản xuất.
• Sơn: bơm nguyên liệu tuần hoàn trong các bồn khuấy trộn.
• Xi mạ: luân chuyển dung dịch mạ, tuần hoàn qua màng lọc.Mỹ phẩm: nạp liệu kem, lotion, nhũ tương vào máy chiết rót.
• Dược phẩm: bơm các loại siro, dung dịch trung gian.
• Thực phẩm: vận chuyển phụ gia, hương liệu.
• Xử lý nước: định lượng hóa chất keo tụ, điều chỉnh pH.
• Pin lithium: luân chuyển dung dịch điện phân (yêu cầu vật liệu cực kỳ khắt khe).
• Bán dẫn: xử lý nước siêu tinh khiết (Ultra-pure water).

Cách lựa chọn bơm màng điện

Cấu hình một thiết bị cơ lưu chất không phải là việc tìm một sản phẩm có lưu lượng lớn nhất. Nó đòi hỏi một quy trình đối chiếu thông số nhiệt động lực học nghiêm ngặt để đảm bảo tuổi thọ thiết bị. Để chọn đúng máy bơm màng điện, kỹ sư cần thiết lập và bám sát quy trình đánh giá sau:

• Loại chất lỏng: Phân tích thành phần hóa học để đối chiếu bảng tương thích vật liệu.
• Độ nhớt: Quyết định tốc độ vòng quay và công suất động cơ điện; lưu chất quá đặc có thể gây quá tải mô-men xoắn.
• Nhiệt độ: Ảnh hưởng trực tiếp đến vật liệu màng. PTFE (Teflon) chịu nhiệt tốt hơn Santo nhưng kém đàn hồi hơn.
• Lưu lượng: Xác định lượng thể tích cần luân chuyển trong một giờ (m³/h) tại điểm vận hành tối ưu.
• Cột áp: Tổng cột áp lực (đẩy cao, đẩy xa và tổn thất ma sát đường ống) mà động cơ cần phải vượt qua.

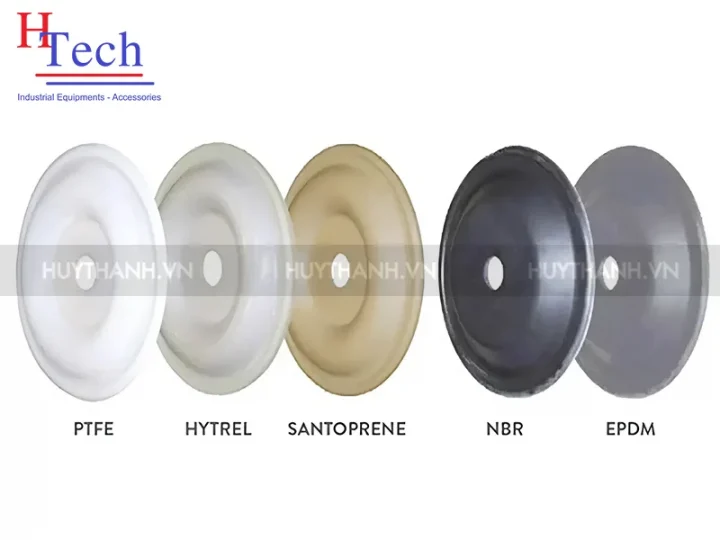

• Vật liệu màng: Cần trơ hóa học hoàn toàn với lưu chất (PTFE, EPDM, Viton, NBR).
• Vật liệu thân bơm: Thân nhựa (PP, PVDF) cho hóa chất ăn mòn; thân kim loại (Inox 316, Nhôm, Gang) cho dung môi, chịu áp lực tốt.
• Điện áp: Tương thích lưới điện 1 pha (220V) hoặc 3 pha (380V).
• Chu kỳ làm việc: Hoạt động liên tục 24/7 hay gián đoạn định lượng.
• Môi trường chống cháy nổ: Khảo sát nồng độ hơi bão hòa. Nếu là Zone 0, Zone 1, thiết bị bắt buộc phải có chuẩn ATEX.

Kết luận

Bơm màng điện là một giải pháp hữu ích cho mục tiêu tiết kiệm năng lượng tại các hệ thống lưu chất tiêu chuẩn, nơi áp suất ổn định và lưu chất có độ đồng nhất cao. Tuy nhiên, khi đưa thiết bị vào môi trường sản xuất thực tế – nơi liên tục xảy ra các rủi ro như đường ống tắc nghẽn, bề mặt chứa hóa chất ăn mòn khốc liệt, dung môi dễ cháy nổ, hoặc vận hành cạn kiệt lưu chất – công nghệ cơ điện bộc lộ rõ những giới hạn vật lý không thể vượt qua.

Trong những điều kiện khắc nghiệt đó, bơm màng khí nén (AODD) vẫn khẳng định vị thế là “cỗ xe tăng” không thể thay thế nhờ khả năng chạy khô vô hạn, chống tắc nghẽn, tự mồi xuất sắc và an toàn cháy nổ 100%.

Hiểu rõ bản chất của cơ lưu chất, Huy Thành tự hào là đơn vị phân phối chuyên sâu các giải pháp luân chuyển hóa chất bằng công nghệ bơm màng khí nén tiên tiến nhất. Chúng tôi không chỉ cung cấp các dòng máy AODD có độ bền cơ học vượt trội, mà còn mang đến hệ sinh thái thiết bị đồng bộ đi kèm bao gồm van công nghiệp, phụ kiện inox chất lượng cao.

Nếu nhà máy của bạn đang cần một giải pháp truyền tải hóa chất, dung môi an toàn tuyệt đối, chịu được hạt rắn và không rủi ro cháy nổ, hãy liên hệ với đội ngũ kỹ thuật của Huy Thành để được tư vấn hệ thống tối ưu nhất.
