Trong các hệ thống đường ống công nghiệp chịu áp lực cao, co 90 độ và đặc biệt là co inox 90 độ đóng vai trò là những “khớp nối xương sống”, quyết định trực tiếp đến sự an toàn và hiệu suất truyền tải lưu chất. Không chỉ là giải pháp đổi hướng tuyến ống, một chiếc co inox 90 độ đạt chuẩn còn phải gánh vác áp suất thủy lực khổng lồ, chịu đựng nhiệt độ khắc nghiệt và chống lại sự ăn mòn tàn khốc của hóa chất. Dưới góc nhìn kỹ thuật chuyên sâu, bài viết này sẽ giải phẫu chi tiết cấu tạo, tiêu chuẩn phân loại và các ứng dụng cốt lõi của dòng phụ kiện công nghiệp không thể thay thế này.
Trong thi công mạng lưới đường ống nhà máy, hệ thống không thể luôn chạy theo đường thẳng. Để vượt qua các chướng ngại vật về mặt bằng, kết nối với thiết bị máy bơm, bồn chứa hay van công nghiệp, việc bẻ góc tuyến ống là yêu cầu kỹ thuật bắt buộc.

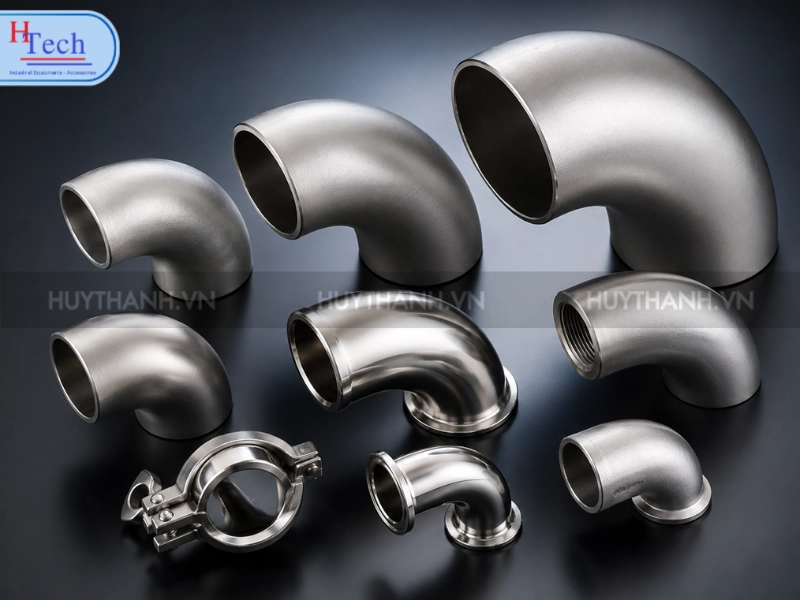

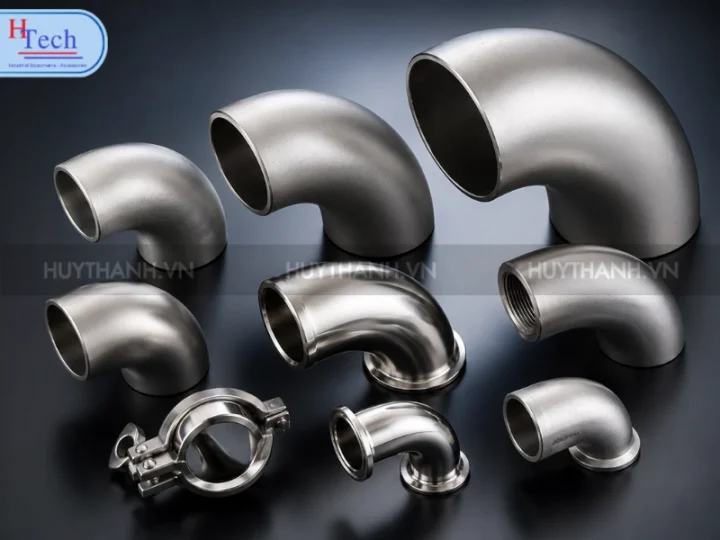

Co inox 90 độ (còn được gọi là cút inox 90°, co vuông công nghiệp, elbow 90°) là phụ kiện đường ống thép không gỉ được đúc, uốn hoặc rèn nguyên khối với góc lệch chính xác 90 độ. Chức năng duy nhất và quan trọng nhất của nó là liên kết hai đoạn ống thép nhằm thay đổi phương di chuyển của dòng chảy. Nhờ vật liệu chế tạo là các mác thép không gỉ Austenitic (chủ yếu là 304 và 316), sản phẩm mang trong mình độ bền cơ học vượt trội và khả năng kháng hóa chất tuyệt vời.
Khi một luồng chất lỏng hoặc khí nén đi vào co inox 90 độ, toàn bộ động năng của dòng chảy bị ép chuyển hướng đột ngột. Sự thay đổi vector vận tốc này sinh ra lực ly tâm, đập mạnh vào vách ngoài của co và tạo ra vùng áp suất thấp ở vách trong. Kết quả tất yếu là hệ thống sẽ phải chịu một mức tổn thất cột áp cục bộ.
Để tối ưu hóa thông số này, các nhà sản xuất phụ kiện inox công nghiệp hàng đầu phải tính toán gia công độ tròn đều và vát mép cực kỳ chuẩn xác, giúp giảm thiểu tối đa hiện tượng xâm thực (cavitation) và sự nhiễu động của các dòng xoáy (vortex), bảo toàn năng lượng cho toàn bộ hệ thống máy bơm.
Khác với các dòng ống dân dụng, phụ kiện inox công nghiệp được chế tạo và phân loại dựa trên các tiêu chuẩn quốc tế cực kỳ nghiêm ngặt (như ASTM, ANSI, JIS) để đối phó với từng mức áp suất và giới hạn hóa học cụ thể.
Trong thiết kế hệ thống cơ lưu chất, sự tương thích về mặt luyện kim giữa phụ kiện và môi trường vận hành là ranh giới giữa một hệ thống bền bỉ và những sự cố rò rỉ tốn kém. Việc chỉ định sai mác thép sẽ đẩy nhanh quá trình ăn mòn, phá vỡ hoàn toàn cấu trúc chịu lực của tuyến ống. Do đó, co inox 90 độ công nghiệp được phân định rạch ròi theo hai mác thép cốt lõi:
Đối với ngành công nghiệp nặng, khả năng chịu áp suất của co inox phụ thuộc hoàn toàn vào độ dày của thành ống. Chuẩn Schedule (SCH) theo ANSI/ASME B36.19 là thước đo bắt buộc:
Dựa vào tỷ lệ giữa bán kính cong (R) và đường kính danh nghĩa (D), hệ thống bẻ góc được định hình để tối ưu hóa không gian hoặc tối ưu hóa dòng chảy:

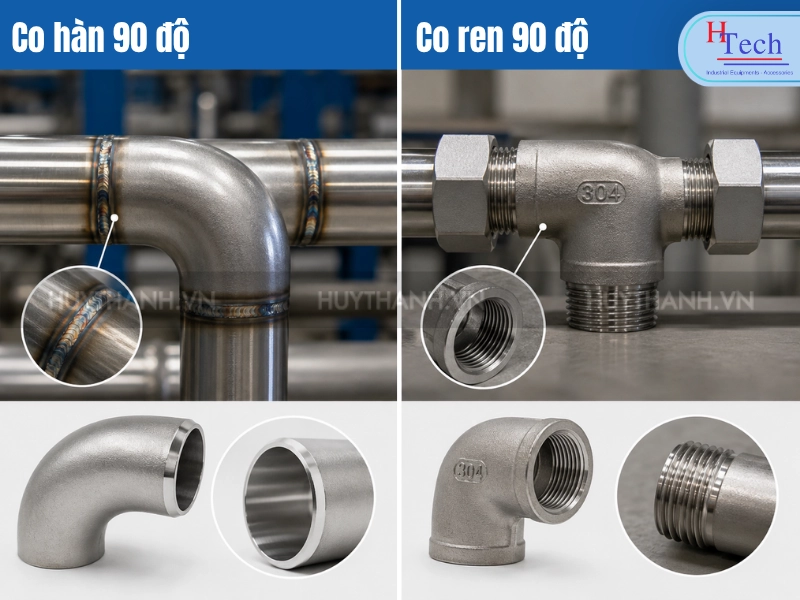

Để tạo thành một khối liền mạch, vững chãi, phương thức kết nối giữa co và đường ống được các kỹ sư lựa chọn tùy theo mức độ rung chấn và áp lực thiết kế.
Đây là phương pháp kết nối mang tính định chuẩn cho công nghiệp nặng. Hai đầu của co inox hàn 90 độ được vát mép chuẩn xác. Kỹ thuật viên sẽ hàn đối đầu (Butt-Weld) trực tiếp phụ kiện vào đường ống, tạo ra một mối nối đồng nhất 100% về vật liệu.
Ưu điểm: Độ kín tuyệt đối (Zero Leakage), khả năng chịu áp lực và biến dạng nhiệt đỉnh cao, không bị nới lỏng do rung động cơ học.
Ứng dụng: Đường ống dẫn dầu, khí gas, lò hơi áp suất cao, hóa chất độc hại.
Được gia công tiện ren trong (thường theo chuẩn NPT hoặc BSPT), cho phép vặn xoắn trực tiếp vào các đường ống có ren ngoài.
Ưu điểm: Lắp đặt cực kỳ nhanh chóng, dễ dàng tháo dỡ để bảo trì, thay thế mà không cần máy hàn hay kỹ thuật viên hàn bậc cao.
Ứng dụng: Mạng lưới ống kích thước nhỏ (từ DN15 – DN50), hệ thống cấp nước làm mát, ống dẫn khí nén nhà xưởng, đường ống phụ trợ áp lực thấp.
Sự dịch chuyển từ các loại co thép carbon, co gang sang vật liệu inox trong các dự án công nghiệp quy mô lớn được quyết định bởi những giá trị kỹ thuật cốt lõi:
Sở hữu khả năng “thích nghi vạn năng”, các loại co inox 90 độ hiện diện dày đặc trong mạng lưới của các nhà máy trọng điểm:

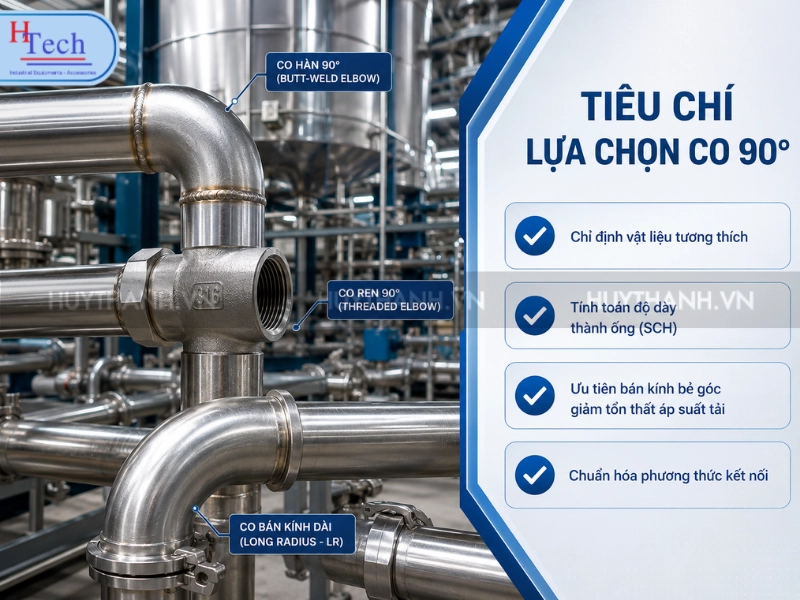

Lựa chọn đúng phụ kiện inox đường ống là tiền đề để có một hệ thống vận hành trơn tru. Dưới đây là bảng tiêu chí kiểm tra (checklist) mà mọi kỹ sư đường ống cần xác định trước khi đặt hàng:
Trong các hệ thống yêu cầu độ sạch cao, việc lựa chọn đúng vật tư quyết định trực tiếp đến tính an toàn của toàn bộ dây chuyền. Huy Thành tập trung cung cấp các giải pháp phụ kiện inox đường ống đáp ứng chuẩn xác yêu cầu kỹ thuật của doanh nghiệp với những năng lực cốt lõi:
Liên hệ với đội ngũ Huy Thành để được hỗ trợ kỹ thuật và nhận báo giá chi tiết cho hệ thống đường ống của bạn.
