Tê giảm inox là một trong những phụ kiện kết nối đường ống được sử dụng phổ biến trong các hệ thống công nghiệp hiện đại. Với thiết kế cho phép vừa tạo nhánh rẽ, vừa chuyển đổi kích thước giữa đường ống chính và đường ống nhánh, tê giảm inox giúp tối ưu hóa bố trí hệ thống, giảm số lượng phụ kiện trung gian và nâng cao hiệu quả vận hành.
Trong các ngành thực phẩm, đồ uống, hóa chất, dược phẩm, xử lý nước hay cơ khí chế tạo, tê giảm inox không chỉ đóng vai trò là một điểm kết nối đơn thuần mà còn ảnh hưởng trực tiếp đến khả năng phân phối lưu chất, tổn thất áp suất và độ ổn định của toàn bộ hệ thống đường ống. Việc lựa chọn đúng loại tê giảm inox vì vậy trở thành yếu tố quan trọng giúp đảm bảo hiệu suất vận hành lâu dài, hạn chế sự cố và tối ưu chi phí đầu tư.

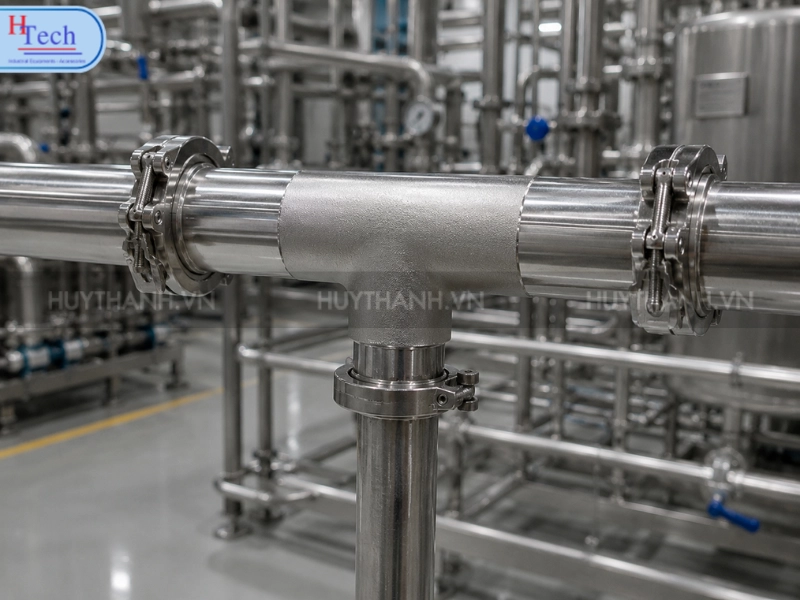

Trong thiết kế đường ống inox công nghiệp, không phải mọi nhánh kết nối đều có cùng kích thước với tuyến ống chính. Nhiều vị trí cần dẫn một phần lưu lượng sang các thiết bị, cụm xử lý hoặc dây chuyền phụ có đường kính nhỏ hơn. Đây chính là lý do tê giảm inox được sử dụng rộng rãi trong các hệ thống hiện đại.

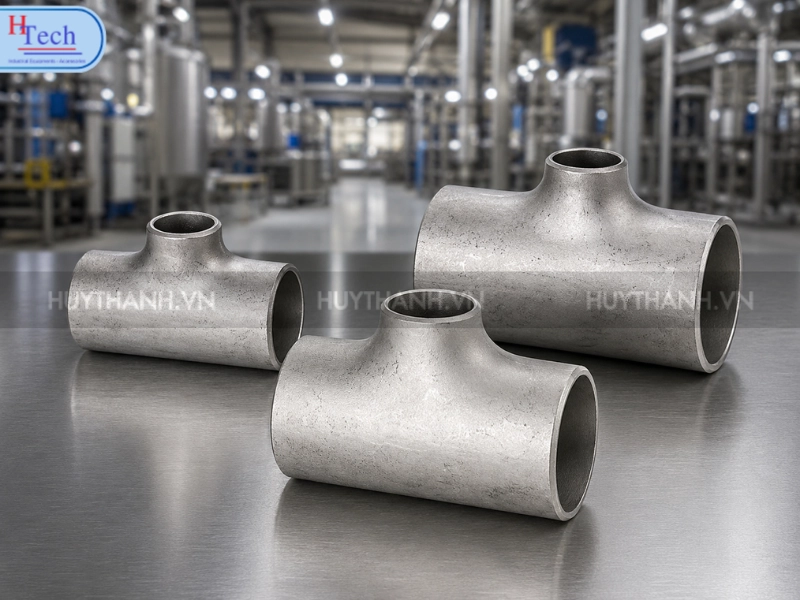

Tê giảm (Reducing Tee) là một phụ kiện liên kết cơ khí có hình dạng chữ “T”, bao gồm hai đầu thẳng hàng nằm trên trục chính và một đầu nhánh rẽ vuông góc (hoặc tiệm cận vuông góc) với thân. Đặc điểm nhận diện cốt lõi của tê giảm – phân biệt nó với tê đều (Equal Tee) – là đầu nhánh rẽ luôn có đường kính danh định nhỏ hơn so với hai đầu của tuyến chính.
Trong bản vẽ kỹ thuật, quy cách của tê giảm thường được ký hiệu theo chuỗi kích thước. Ví dụ: Tê giảm DN50 x DN50 x DN25. Thông số này chỉ định rõ hai đầu trục chính kết nối với ống DN50, trong khi đầu nhánh phụ sẽ rẽ ra kích thước DN25. Cách định danh này giúp kỹ sư bóc tách vật tư chính xác và đảm bảo tính đồng bộ khi thi công.

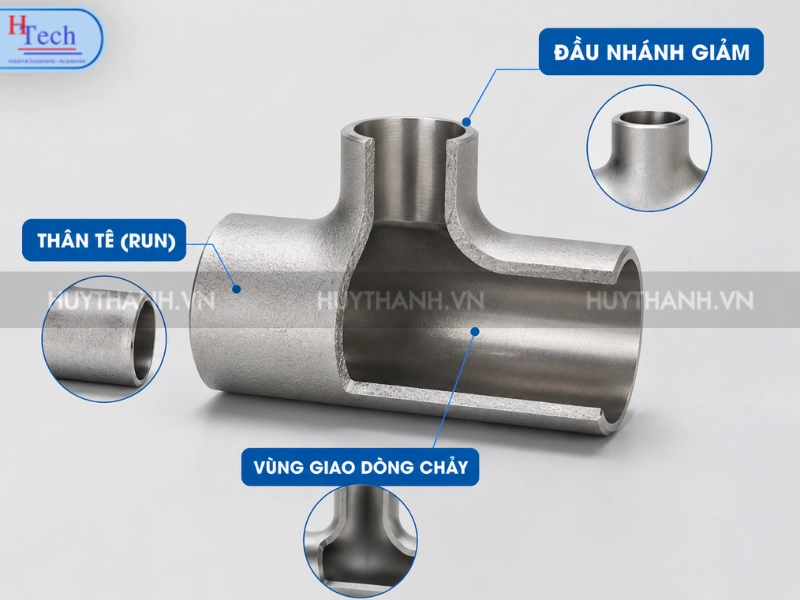

Tê giảm inox có cấu tạo tương đối đơn giản nhưng lại phải chịu đồng thời nhiều tác động từ áp suất, nhiệt độ, rung động cơ học và đặc tính của lưu chất. Chính vì vậy, việc hiểu rõ cấu tạo sản phẩm sẽ giúp người dùng đánh giá chính xác chất lượng cũng như lựa chọn đúng chủng loại cho hệ thống của mình.
Thân tê là phần tạo thành tuyến lưu chất chính đi qua phụ kiện. Đây là khu vực chịu áp lực lớn nhất trong quá trình vận hành bởi toàn bộ lưu lượng chính sẽ đi qua phần thân trước khi phân phối sang nhánh phụ.
Các dòng tê giảm inox chất lượng cao thường được gia công với độ đồng đều về chiều dày thành ống nhằm đảm bảo khả năng chịu áp lực và hạn chế hiện tượng biến dạng trong quá trình sử dụng.
Đầu nhánh giảm là bộ phận tạo nên sự khác biệt giữa tê giảm và tê đều.
Bộ phận này được thiết kế với đường kính nhỏ hơn tuyến chính nhằm dẫn lưu chất sang các nhánh phụ hoặc kết nối với thiết bị có kích thước đầu vào nhỏ hơn. Việc lựa chọn kích thước đầu nhánh phù hợp có ý nghĩa quan trọng trong việc duy trì lưu lượng, vận tốc dòng chảy và hạn chế tổn thất áp suất trong hệ thống.
Đây là khu vực giao nhau giữa thân tê và đầu nhánh, đồng thời cũng là vị trí chịu ứng suất phức tạp nhất.
Khi lưu chất thay đổi hướng dòng chảy tại điểm giao này, các hiện tượng như xoáy dòng, nhiễu động hoặc tổn thất áp suất cục bộ có thể xuất hiện. Chất lượng gia công tại vùng giao dòng chảy vì vậy ảnh hưởng trực tiếp đến hiệu quả vận hành của hệ thống.
Ở các hệ thống có lưu lượng lớn hoặc vận tốc dòng cao, thiết kế hình học của tê giảm inox đóng vai trò quan trọng trong việc giảm thiểu tổn thất năng lượng và kéo dài tuổi thọ thiết bị.

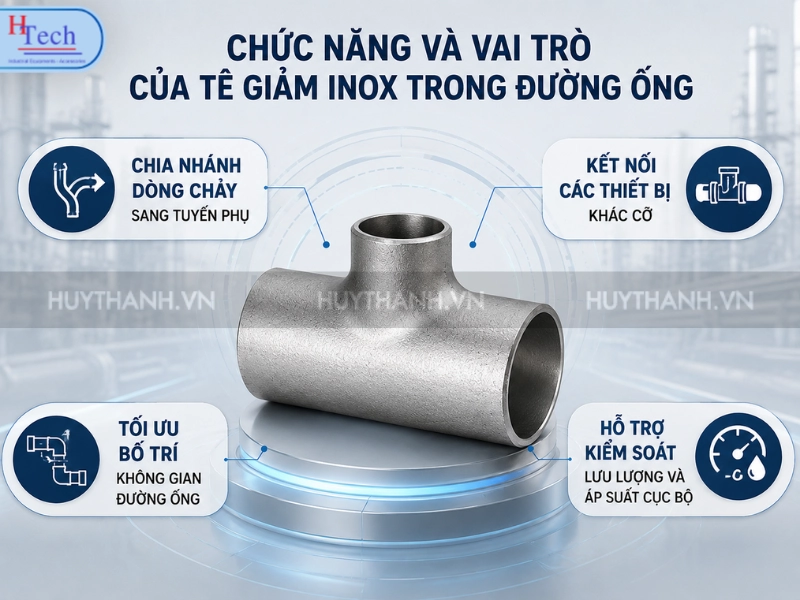

Tê giảm inox không chỉ đơn thuần là một phụ kiện kết nối. Trong nhiều trường hợp, sản phẩm này ảnh hưởng trực tiếp đến cấu trúc hệ thống, hiệu quả vận hành và khả năng kiểm soát dòng chảy.
Chức năng cơ bản nhất của tê giảm inox là tạo điểm rẽ nhánh từ tuyến ống chính sang một tuyến nhỏ hơn. Điều này thường gặp ở hệ thống cấp nước sản xuất, đường ống hóa chất, đường ống CIP, đường cấp nguyên liệu, đường hồi lưu hoặc các tuyến phụ cấp cho bồn, máy bơm, van điều khiển và thiết bị đo.
Thay vì phải thay đổi toàn bộ kích thước đường ống inox, tê giảm cho phép lấy một phần lưu lượng tại đúng vị trí cần thiết, giúp hệ thống gọn hơn và dễ kiểm soát hơn.
Trong thực tế, kích thước cổng kết nối của bơm, van, đồng hồ, bộ lọc, bồn chứa hoặc thiết bị trao đổi nhiệt không phải lúc nào cũng trùng với kích thước tuyến ống chính. Tê giảm inox giúp tạo điểm chuyển tiếp giữa các cỡ ống khác nhau mà vẫn giữ được cấu trúc ba hướng.
Ví dụ, một tuyến ống DN65 có thể cần cấp sang nhánh DN32 để đi vào van điều khiển hoặc cụm đo lưu lượng. Khi đó, tê giảm giúp việc kết nối trở nên hợp lý hơn so với việc dùng nhiều phụ kiện rời rạc.
Trong nhà máy, không gian lắp đặt thường bị giới hạn bởi khung máy, bồn chứa, sàn thao tác, máng cáp, hệ thống khí nén hoặc các tuyến ống khác. Tê giảm inox giúp kỹ sư bố trí điểm rẽ nhánh ngay trên tuyến chính mà không cần kéo dài đường ống hoặc dùng thêm nhiều co, nối, giảm rời.
Cách bố trí này giúp giảm số lượng mối nối, tiết kiệm không gian và hỗ trợ công tác bảo trì khi cần kiểm tra từng nhánh riêng biệt.
Khi dòng chảy đi từ tuyến chính sang nhánh nhỏ hơn, vận tốc và áp suất tại nhánh có thể thay đổi tùy theo lưu lượng, tiết diện ống và đặc tính lưu chất. Tê giảm inox được lựa chọn đúng kích thước sẽ giúp quá trình phân phối dòng ổn định hơn, hạn chế hiện tượng tụt áp bất thường hoặc cấp quá lưu lượng cho tuyến phụ.
Tuy nhiên, tê giảm không thay thế cho van điều tiết, van cân bằng hoặc thiết bị kiểm soát áp. Phụ kiện này chỉ tạo điều kiện hình học cho dòng chảy; việc kiểm soát chính xác vẫn cần được thực hiện bằng thiết bị phù hợp.
Tê giảm có thể được phân loại theo vật liệu, kiểu kết nối, tiêu chuẩn kích thước hoặc mục đích sử dụng. Việc phân loại rõ ràng giúp người mua không chỉ chọn đúng sản phẩm, mà còn hạn chế sai lệch khi đặt hàng, thi công và nghiệm thu.
Mỗi hệ thống đường ống có yêu cầu khác nhau về độ kín, khả năng tháo lắp, áp suất và vệ sinh. Vì vậy, kiểu kết nối là tiêu chí đầu tiên cần xác định khi chọn tê giảm inox.
Vật liệu quyết định khả năng chống ăn mòn, độ bền và phạm vi ứng dụng của tê giảm. Không nên chọn inox chỉ theo thói quen, vì mỗi môi trường lưu chất có yêu cầu khác nhau.
Cùng là tê giảm inox nhưng yêu cầu của đường ống inox công nghiệp và đường ống inox vi sinh không hoàn toàn giống nhau. Sự khác biệt nằm ở độ hoàn thiện bề mặt, kiểu kết nối, khả năng vệ sinh và tiêu chuẩn sản xuất.
Tê giảm inox xuất hiện ở nhiều vị trí trong nhà máy, đặc biệt tại các điểm cần chia nhánh từ tuyến chính sang thiết bị phụ hoặc tuyến ống nhỏ hơn. Ứng dụng của sản phẩm không chỉ giới hạn ở một ngành, mà trải rộng trên nhiều hệ thống sản xuất có yêu cầu về độ bền, độ kín và khả năng chống ăn mòn.
Chọn tê giảm không nên chỉ dựa trên “cỡ ống gần đúng”. Một phụ kiện sai kích thước, sai vật liệu hoặc sai kiểu kết nối có thể làm phát sinh rò rỉ, khó hàn lắp, tụt áp, khó vệ sinh hoặc phải thay thế sau thời gian ngắn vận hành. Dưới đây là các tiêu chí kỹ thuật cần xem xét trước khi đặt hàng.
Trước tiên, cần xác định chính xác kích thước hai đầu tuyến chính và kích thước đầu nhánh. Người mua nên làm rõ hệ đang dùng DN, phi ngoài, inch, SMS, DIN, ISO hay tiêu chuẩn riêng của nhà máy.
Không nên chỉ nói “ống 49”, “ống 60” hoặc “ống 76” nếu chưa xác định đó là đường kính ngoài, đường kính danh nghĩa hay kích thước theo tiêu chuẩn nào. Sai khác nhỏ ở kích thước có thể khiến phụ kiện không lắp vừa, hàn lệch hoặc không tương thích với clamp, rắc co, mặt bích đi kèm.
Vật liệu inox cần được chọn theo tính chất lưu chất, nhiệt độ, áp suất và yêu cầu vệ sinh. Với nước sạch, khí nén hoặc môi trường ít ăn mòn, inox 304 có thể đáp ứng tốt trong nhiều trường hợp. Với hóa chất, nước muối, dung dịch tẩy rửa, thực phẩm lỏng hoặc môi trường cần vệ sinh nghiêm ngặt, inox 316/316L thường là lựa chọn an toàn hơn.
Nếu lưu chất có chứa acid, kiềm, chloride hoặc dung môi đặc thù, nên cung cấp thông tin cụ thể cho đơn vị tư vấn để chọn vật liệu phù hợp hơn.

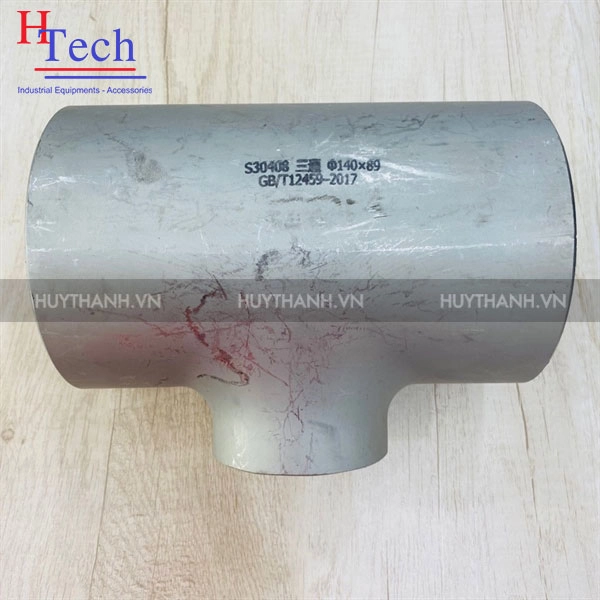

Nếu hệ thống cố định, ít tháo lắp và cần độ kín cao, tê giảm hàn là lựa chọn phổ biến. Nếu hệ thống cần tháo lắp thường xuyên, vệ sinh định kỳ hoặc thay đổi cấu hình, nên cân nhắc kết nối clamp, ren, rắc co hoặc mặt bích.
Ngoài ra, cần tính đến điều kiện thi công thực tế: có được phép hàn tại hiện trường không, không gian thao tác có đủ không, hệ thống có cần tháo rời thiết bị định kỳ không và vị trí lắp có nằm trong khu vực vệ sinh nghiêm ngặt hay không.
Tê giảm là vị trí dòng chảy đổi hướng và thay đổi tiết diện. Vì vậy, phụ kiện cần phù hợp với áp suất và nhiệt độ vận hành của hệ thống. Với đường ống có lưu lượng lớn, áp suất cao hoặc dòng chảy xung động, cần chú ý đến độ dày, tiêu chuẩn sản xuất và chất lượng gia công.
Trong hệ thống bơm, nếu tê giảm đặt gần đầu hút hoặc đầu xả, cần xem xét thêm nguy cơ rung, tụt áp, xoáy dòng hoặc ảnh hưởng đến thiết bị đo. Việc bố trí tê giảm quá gần bơm, van điều khiển hoặc cảm biến có thể làm kết quả vận hành kém ổn định nếu không được tính toán hợp lý.
Với dây chuyền thực phẩm, đồ uống, mỹ phẩm và dược phẩm, tê giảm không chỉ cần kín và bền mà còn phải dễ vệ sinh. Các yếu tố cần quan tâm gồm độ nhẵn bề mặt trong, hạn chế khe hở, hạn chế điểm chết, khả năng thoát lưu chất và tương thích với quy trình CIP/SIP.
Ở những vị trí sản phẩm dễ bám dính, dễ kết tinh hoặc có nguy cơ nhiễm vi sinh, nên ưu tiên phụ kiện có chất lượng hoàn thiện tốt và kiểu kết nối phù hợp với quy trình vệ sinh của nhà máy.
Bên cạnh chất lượng sản phẩm, việc lựa chọn đơn vị cung cấp uy tín sẽ giúp doanh nghiệp đảm bảo tính đồng bộ, khả năng tương thích và hiệu quả vận hành của toàn bộ hệ thống đường ống. Với kinh nghiệm trong lĩnh vực bơm công nghiệp và phụ kiện kết nối đường ống, Huy Thành cung cấp đa dạng các dòng tê giảm inox và các loại phụ kiện inox kết nối đường ống phục vụ nhiều ngành sản xuất khác nhau.
Chúng tôi sở hửu các lợi thế cạnh tranh vượt trôi:
Tê giảm inox là giải pháp hiệu quả để chia nhánh và chuyển đổi kích thước đường ống trong các hệ thống công nghiệp. Việc lựa chọn đúng loại tê giảm inox không chỉ giúp tối ưu thiết kế hệ thống mà còn góp phần nâng cao độ ổn định và tuổi thọ vận hành.
Nếu bạn đang tìm kiếm các dòng tê giảm inox chất lượng cao, đa dạng kích thước và tiêu chuẩn kết nối, hãy liên hệ Huy Thành để được tư vấn và lựa chọn giải pháp phù hợp với hệ thống của mình.
