Bản chất kỹ thuật và vai trò của nắp bịt ống inox
Trong mạng lưới dẫn truyền công nghiệp, không phải mọi tuyến ống đều liên kết liên tục đến thiết bị hoặc điểm xả cuối cùng. Việc quản lý và kiểm soát các điểm “mù” của đường ống đòi hỏi một giải pháp cơ khí chuyên dụng.

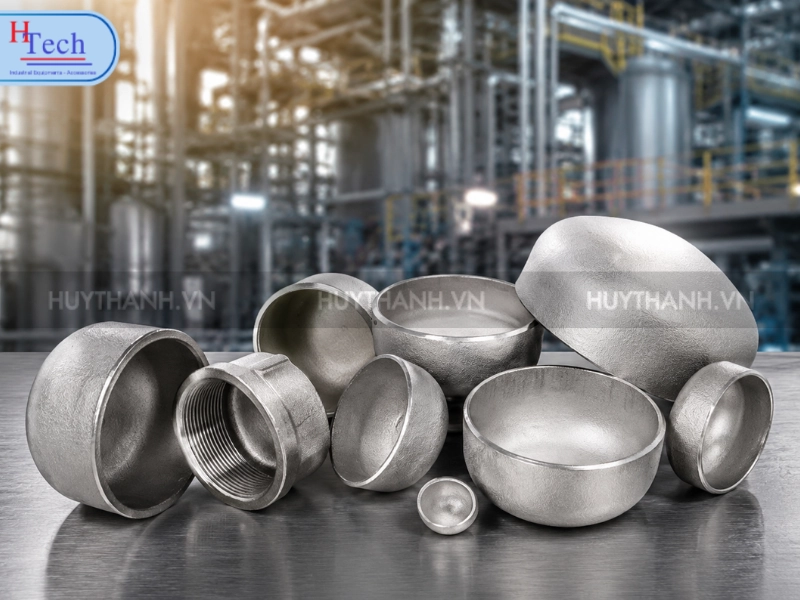

Nắp bịt ống inox là gì?
Về mặt định nghĩa kỹ thuật, đầu bịt ống inox là một phụ kiện cơ khí được lắp đặt tại điểm cuối của một đoạn ống nhằm bịt kín hoàn toàn tiết diện của ống đó. Nhờ sử dụng vật liệu thép không gỉ (chủ yếu là Austenitic Stainless Steel), sản phẩm duy trì được tính nguyên vẹn trước áp lực của dòng chảy và sự tấn công của hóa chất.
Trong các bản vẽ kỹ thuật và danh mục vật tư, phụ kiện này có thể được gọi bằng các thuật ngữ như: chụp bịt inox, bịt đầu ống inox, nắp chụp đầu ống, hoặc thuật ngữ tiếng Anh là Stainless steel pipe cap.
Nhiệm vụ cơ học trong hệ thống vận hành
Sự hiện diện của nắp bịt inox mang lại ba giá trị cốt lõi về mặt vận hành và bảo vệ hệ thống đường ống:
- Đóng kín và duy trì áp suất: Lắp đặt tại cuối tuyến ống, đầu chờ mở rộng, hoặc vị trí thử áp (hydrotest). Việc đóng kín đúng chuẩn giúp hệ thống duy trì áp suất làm việc, triệt tiêu nguy cơ rò rỉ lưu chất ra ngoài nhà xưởng.
- Ngăn chặn tạp chất xâm nhập: Tại các tuyến ống chưa đưa vào vận hành, đầu ống hở là “lỗ hổng” để nước mưa, hơi ẩm, bụi bẩn và dị vật đi vào. Nắp bịt ống inox giúp cách ly lòng ống, hạn chế quá trình oxy hóa bên trong, giữ sạch đường ống trước khi chạy thử.
- Đảm bảo tính đồng bộ kỹ thuật: Trong công nghiệp nặng, các loại nắp bịt hàn đối đầu (Butt-weld cap) được quản lý kích thước và dung sai nghiêm ngặt theo tiêu chuẩn quốc tế (điển hình như ASME B16.9). Điều này đảm bảo khi ghép nối, nắp bịt ống và đường ống tạo thành một khối chịu lực đồng nhất, an toàn tuyệt đối.
Cấu tạo cơ bản của đầu bịt inox
Để gánh vác áp lực thủy lực hoặc khí nén tại các điểm cuối của đường ống, cấu tạo của nắp bịt ống inox phải được gia công chính xác về mặt dung sai và độ dày vật liệu. Một đầu bịt ống inox tiêu chuẩn bao gồm các vùng chức năng sau:
- Đỉnh nắp (Vùng chịu áp): Thường có dạng chỏm cầu, dạng bằng hoặc lục giác. Dạng chỏm cầu giúp phân tán lực ép của lưu chất đều ra xung quanh, tăng khả năng chịu áp suất.
- Thân nắp: Phần tiếp nối giữa đỉnh và mép kết nối, quyết định độ dày thành phụ kiện (Ví dụ: SCH10, SCH40, SCH80).
- Mép kết nối: Được gia công vát mép (để hàn đối đầu), tiện ren (trong hoặc ngoài), hoặc tạo gờ (để kẹp clamp) tùy thuộc vào phương pháp thi công.
Phân loại nắp bịt inox theo tiêu chuẩn lắp đặt và vật liệu
Sự đa dạng về áp suất, loại lưu chất và tần suất bảo trì của từng ngành công nghiệp đòi hỏi hệ thống phụ kiện phải được phân chia thành các nhóm quy chuẩn rõ ràng.
Phân loại dựa trên cấu trúc kết nối cơ khí
Kiểu kết nối là thông số kỹ thuật đầu tiên cần xác định, quyết định trực tiếp đến giới hạn áp suất và phương pháp thi công lắp đặt tại công trường.
- Nắp bịt hàn inox: Được hàn trực tiếp vào đường ống (hàn đối đầu hoặc hàn lồng). Mối nối hàn tạo ra độ kín khít 100%, không bị nới lỏng bởi rung động cơ học. Đây là lựa chọn duy nhất cho các hệ thống lò hơi nhiệt độ cao, hóa chất độc hại và dầu khí áp lực lớn.

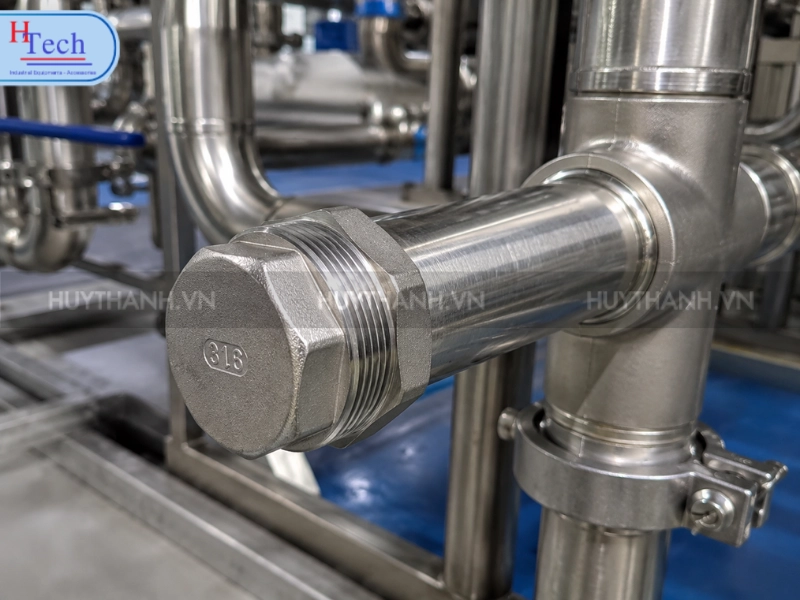

- Nắp bịt ren inox: Gia công tiện ren tiêu chuẩn (NPT, BSP). Giải pháp này cho phép thi công nhanh chóng, tháo lắp dễ dàng khi cần xả tuyến ống. Tuy nhiên, nó chỉ giới hạn ở các đường ống kích thước nhỏ và hệ thống có áp suất từ thấp đến trung bình (nước sinh hoạt, khí nén xưởng).
- Nắp bịt clamp inox (Vi sinh): Sử dụng cùm kẹp Tri-clamp kết hợp gioăng cao su/teflon. Kiểu kết nối này triệt tiêu các góc chết nhốt lưu chất, cho phép kỹ thuật viên tháo rời bằng tay trong vài giây để phục vụ quy trình làm sạch tại chỗ (CIP/SIP). Ứng dụng chủ đạo trong ngành F&B và dược phẩm.
Phân loại theo mác thép luyện kim
Vật liệu quyết định giới hạn chống ăn mòn của phụ kiện. Việc lựa chọn sai mác thép sẽ dẫn đến phá hủy vật liệu và rò rỉ hệ thống.
- Nắp bịt inox 304 (SUS304): Mác thép phổ thông, mang lại khả năng chống oxy hóa bề mặt ổn định. Phù hợp cho môi trường nước sạch, khí nén, hóa chất nhẹ và ứng dụng dân dụng.
- Nắp bịt inox 316 (SUS316): Mác thép cao cấp được hợp kim hóa thêm nguyên tố Molypden (Mo). Theo nghiên cứu vật liệu, sự xuất hiện của Molypden giúp inox 316 kháng lại hiện tượng ăn mòn rỗ (pitting corrosion) thường xảy ra trong môi trường chứa ion Clorua. Bắt buộc sử dụng cho hệ thống nước biển, hóa chất mạnh, dung môi và môi trường có pH thấp.
Tính ưu việt của inox so với các vật liệu truyền thống
Sự thay thế các nắp bịt ống bằng nhựa PVC, thép đen hay mạ kẽm bằng phụ kiện thép không gỉ xuất phát từ những đặc tính hóa lý đã được chứng minh trong thực tiễn công nghiệp.
- Cơ chế chống ăn mòn thụ động: Thép không gỉ chứa tối thiểu 10.5% nguyên tố Crom. Crom tương tác với oxy tạo ra một lớp màng oxit siêu mỏng, vô hình nhưng cực kỳ đặc chắc, tự động bảo vệ vật liệu khỏi sự ăn mòn của môi trường.
- Sức bền cơ nhiệt vượt trội: Không giòn gãy như nhựa dưới tác động của tia UV hay áp suất, không biến dạng ở nhiệt độ cao như thép thường, nắp bịt inox đáp ứng tốt các chu kỳ gia nhiệt và làm mát liên tục.
- Đáp ứng chuẩn vi sinh: Bề mặt inox có thể được đánh bóng điện hóa đạt độ nhám siêu thấp, triệt tiêu khả năng bám dính của vi khuẩn, đáp ứng các tiêu chuẩn khắt khe như FDA hay GMP.

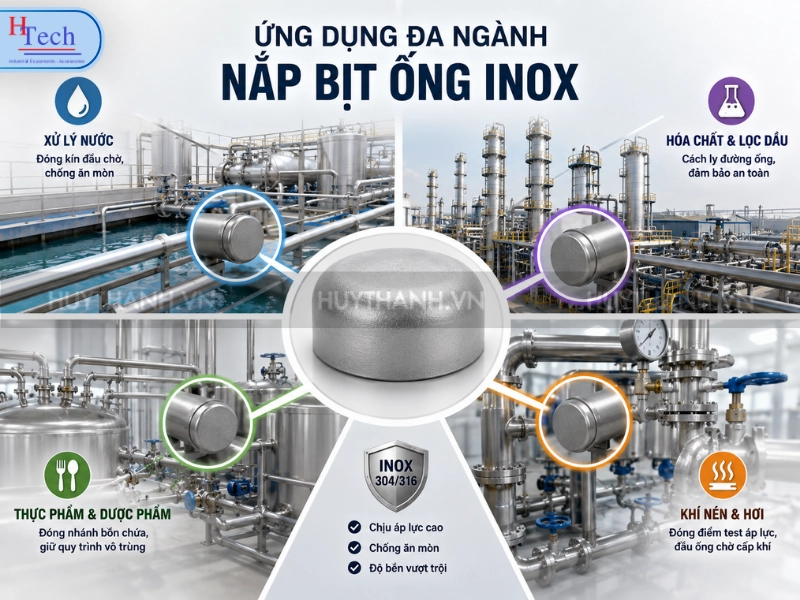

Ứng dụng đa ngành của nắp bịt ống inox
Từ khả năng chịu áp lực thủy lực đến tính kháng hóa chất, đầu bịt ống inox hiện diện ở hầu hết các điểm cuối của các mạng lưới truyền tải trọng yếu trong nhà máy.
- Hệ thống cấp thoát nước và xử lý nước thải: Đóng kín các đầu chờ trạm bơm, chịu sự ăn mòn liên tục của hơi ẩm và hóa chất keo tụ (PAC, Polymer).
- Công nghiệp Hóa chất và Lọc dầu: Cách ly các tuyến ống dẫn axit, xút, dung môi dễ bay hơi. Đảm bảo không xảy ra sự cố xì rò rỉ gây mất an toàn lao động.
- Ngành Thực phẩm, Đồ uống và Dược phẩm: Sử dụng nắp bịt vi sinh chuẩn SMS/DIN để đóng nhánh bồn chứa sữa, bia, nước cất tiêm, giữ cho quy trình sản xuất vô trùng tuyệt đối.
- Hệ thống khí nén và hơi bão hòa (Steam): Đóng các điểm test áp lực, đầu ống chờ cấp khí cho các cụm van điều khiển tự động trong xưởng sản xuất.
Tiêu chí lựa chọn và các lỗi vận hành cần tránh

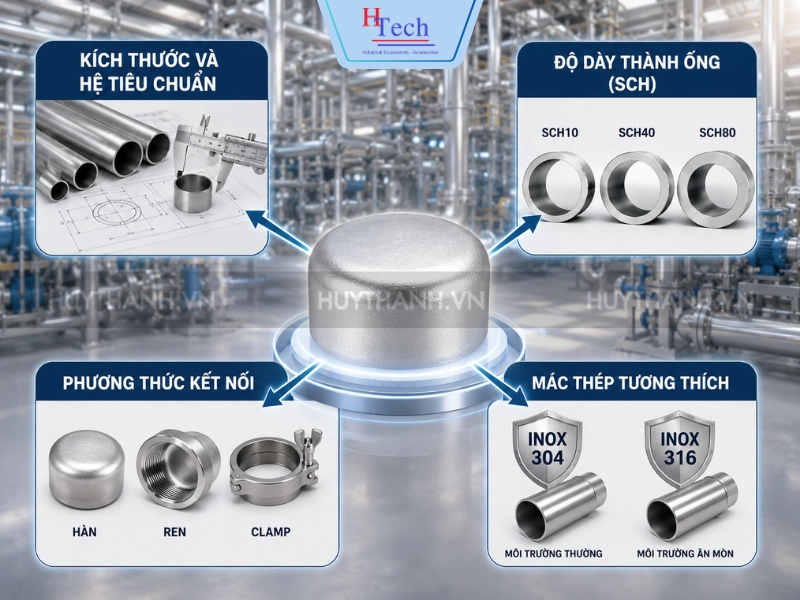

Để một chiếc nắp bịt đường ống inox phát huy đúng chức năng, các kỹ sư cần xác định bộ thông số kỹ thuật đồng bộ với toàn tuyến ống, đồng thời tránh các sai lầm cơ bản trong thi công. Trước khi đặt hàng vật tư, cần xác minh rõ 4 yếu tố:
- Kích thước và hệ tiêu chuẩn: Kích thước danh định (DN), đường kính ngoài (OD). Ống đang dùng theo chuẩn ASTM, JIS hay DIN?
- Độ dày thành ống (SCH): Với nắp bịt hàn, độ dày phụ kiện (SCH10, SCH40, SCH80) phải tương thích với độ dày đường ống để đảm bảo áp suất làm việc và tạo mối hàn ngấu đều.
- Phương thức kết nối: Áp suất tĩnh cao chọn nắp hàn. Cần bảo trì vệ sinh chọn ren hoặc clamp.
- Mác thép tương thích: Inox 304 cho môi trường thường, Inox 316 cho môi trường Clorua hoặc hóa chất ăn mòn.
Các lỗi thực thi thường gặp tại công trường
Trong thực tế lắp đặt, nhiều sự cố rò rỉ hoặc hư hỏng nắp bịt inox không đến từ chất lượng phụ kiện, mà xuất phát từ việc chọn sai kiểu kết nối, sai vật liệu hoặc thao tác thi công chưa đúng. Những lỗi này thường khó phát hiện ngay khi nghiệm thu, nhưng sẽ bộc lộ rõ sau một thời gian hệ thống vận hành dưới áp lực, nhiệt độ hoặc môi trường ăn mòn.
- Chọn nắp bịt ren cho hệ thống rung chấn mạnh: Nắp bịt ren phù hợp với các tuyến ống nhỏ, áp lực thấp đến trung bình và cần tháo lắp định kỳ. Tuy nhiên, nếu dùng cho hệ thống bơm cao áp, đường ống có dao động mạnh hoặc thiết bị đóng/mở liên tục, chân ren rất dễ bị nới lỏng theo thời gian. Hậu quả thường gặp là rò nước, xì khí, mất áp hoặc phải dừng hệ thống để siết lại nhiều lần. Với các vị trí chịu rung và áp lực lớn, nắp bịt hàn thường là lựa chọn an toàn hơn.
- Dùng inox 304 trong môi trường xả thải có tính axit cao: Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường thông thường, nhưng không phải lựa chọn tối ưu cho mọi loại hóa chất. Trong hệ thống xả thải có axit, muối, clorua hoặc dung dịch ăn mòn mạnh, việc dùng inox 304 có thể dẫn đến ăn mòn điểm, rỗ bề mặt, mỏng thành và thủng phụ kiện sau một thời gian vận hành. Với môi trường khắc nghiệt, cần cân nhắc inox 316 hoặc vật liệu chuyên dụng hơn theo đặc tính lưu chất thực tế.
- Thi công ren sai kỹ thuật: Nắp bịt ren đòi hỏi thao tác lắp đặt đúng lực siết và đúng vật liệu làm kín. Siết quá mạnh có thể gây cháy ren, biến dạng ren hoặc nứt phụ kiện; siết quá nhẹ lại khiến mối nối không đủ kín. Ngoài ra, thiếu băng tan, keo khóa ren hoặc dùng sai loại vật liệu làm kín cũng dễ gây rò rỉ khi hệ thống chịu áp. Khi lắp đặt, cần làm sạch ren, quấn băng tan đúng chiều, siết vừa lực và kiểm tra thử áp trước khi đưa vào vận hành.
