Tổng quan về thiết bị lọc y trong đường ống

Bản chất cơ học của lọc y

Lọc y (Y-strainer) không phải là một phụ kiện đường ống dẫn xuất thông thường; đây là một thiết bị phân tách vật lý thụ động, được thiết kế dưới dạng nhánh chữ Y nghiêng góc so với trục dòng chảy chính. Hiểu đúng bản chất của thiết bị này là bước cơ sở để thiết lập hệ thống phòng ngự an toàn cho toàn bộ mạng lưới truyền tải.

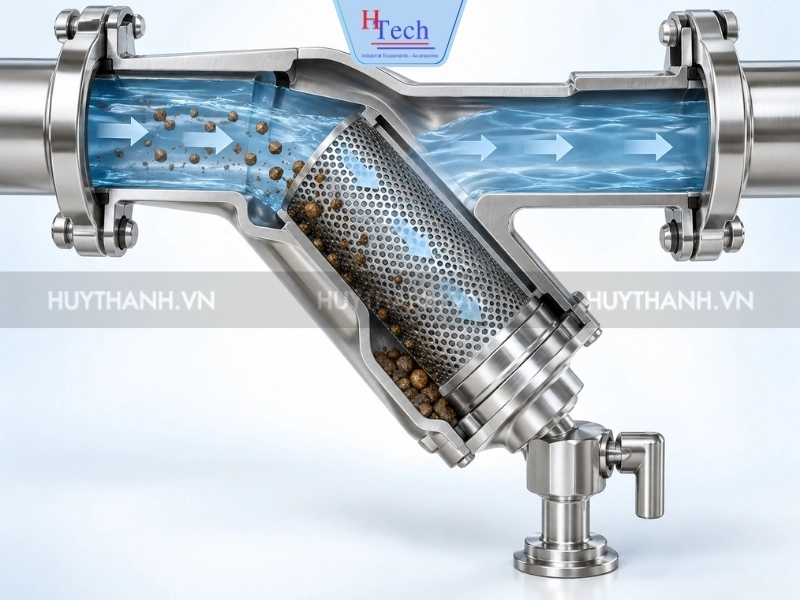

Nguyên lý tách lọc rác và hạt rắn lơ lửng

Khi lưu chất (chất lỏng, khí hoặc hơi nóng) đi vào buồng lọc, dòng chảy buộc phải chuyển hướng đi xuyên qua một giỏ lưới kim loại (screen). Nhờ cấu trúc lỗ xốp có kích thước định trước, các hạt rắn có đường kính lớn hơn mắt lưới sẽ bị giữ lại bên trong bầu lọc, trong khi dòng lưu chất sạch tiếp tục hành trình hướng về phía hạ lưu. Đặc tính cơ học nổi bật của dạng chữ Y là khả năng xả cặn dễ dàng thông qua van xả đáy (blow-off valve) mà không cần tháo rời toàn bộ cụm thiết bị khỏi hệ thống đường ống.

Cấu tạo cơ khí chi tiết của thiết bị lọc y

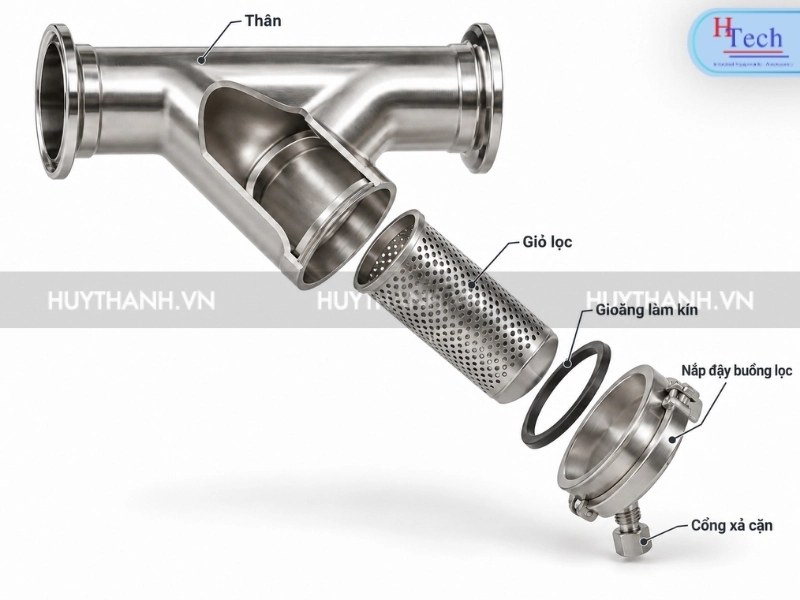

Khác với các dòng van điều khiển hay van đóng cắt sở hữu cơ cấu truyền động phức tạp, lọc y là một cụm cơ khí tĩnh thụ động. Tuy nhiên, vì đóng vai trò như một bình chịu áp lực liên tục phơi nhiễm với môi chất, kiến trúc của thiết bị phải được gia công độ dung sai cực thấp để đảm bảo tính toàn vẹn về mặt chịu tải và chống rò rỉ. Một bộ lọc công nghiệp hay lọc y vi sinh hoàn chỉnh được cấu thành từ sự lắp ghép đồng bộ của các cụm chi tiết cốt lõi dưới đây:

• Thân (Body): Khung xương chịu lực chính của thiết bị, được đúc nguyên khối theo hình dáng chữ Y khí động học nhằm định tuyến dòng chảy một cách mượt mà nhất. Đối với các dòng lọc y inox, thân van thường được chế tác từ mác thép SUS304 hoặc SUS316L, tích hợp sẵn các chuẩn kết nối như mặt bích, nối ren hoặc ngàm clamp tháo lắp nhanh để đồng bộ vào mạng lưới đường ống.
• Giỏ lọc/Lưới lọc (Screen / Filter element): Trái tim của quá trình phân tách vật lý. Lõi lọc thường được chế tạo từ các tấm kim loại đục lỗ (perforated plate) để chịu áp lực, bên ngoài có thể bọc thêm nhiều lớp lưới đan (wire mesh) siêu mỏng nhằm tăng cường độ mịn. Giỏ lọc được đặt cố định trong nhánh bầu nghiêng, đón toàn bộ động năng của dòng lưu chất đi vào.
• Nắp đậy buồng lọc (Cover / Bonnet): Cấu kiện cơ khí bọc kín đầu hở của nhánh chữ Y, được cố định chặt vào thân van bằng hệ thống bu-lông, đai ốc hoặc cùm kẹp vi sinh. Nắp đậy được thiết kế để người vận hành có thể dễ dàng tháo rời, rút toàn bộ giỏ lưới ra ngoài vệ sinh định kỳ khi phát hiện độ sụt áp của hệ thống tăng cao.
• Gioăng làm kín (Gasket / O-ring): Vòng đệm đàn hồi nằm giữa ranh giới mặt bích của thân van và nắp đậy, làm nhiệm vụ lấp đầy các khe hở vi mô để ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất (leakage) ra môi trường xung quanh. Tùy thuộc vào nhiệt độ và đặc tính hóa học của dòng chảy, gioăng sẽ được cấu hình bằng các vật liệu trơ như PTFE (Teflon), EPDM hoặc FKM.
• Cổng xả cặn (Blow-off connection): Một bộ phận mở rộng thường được gia công dưới dạng lỗ ren chờ ngay tại điểm thấp nhất của nắp đậy. Kỹ sư thiết kế có thể tích hợp thêm một chiếc van xả đáy tại vị trí này. Khi mở van, áp lực có sẵn của hệ thống đường ống sẽ cuốn trôi lượng cặn bẩn đọng dưới đáy bầu lọc ra ngoài (Blow-down) mà không cần phải thực hiện quy trình ngắt dòng và tháo nắp đậy thủ công.

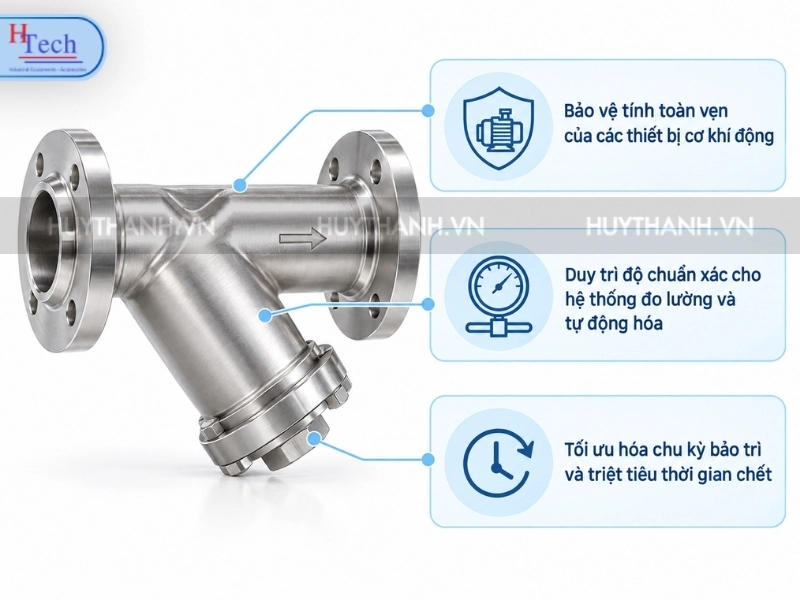

Chức năng và vai trò của lọc y trên đường ống truyền tải

Trong triết lý thiết kế cơ lưu chất hiện đại, lọc y không đơn thuần là một phụ kiện thu gom rác thụ động. Phân tích dưới góc độ kỹ thuật hệ thống, đây là chốt chặn phòng ngự chủ động, quyết định tuổi thọ, hiệu suất nhiệt động lực học và tính ổn định của toàn bộ vòng lặp thiết bị phía hạ lưu. Sự hiện diện của thiết bị này giải quyết ba bài toán kỹ thuật cốt lõi sau đây.

Bảo vệ tính toàn vẹn của các thiết bị cơ khí động

Các cỗ máy có cấu trúc truyền động (rotating equipment) như bơm ly tâm, bơm thể tích hay máy nén sở hữu dung sai cơ khí bên trong buồng hoạt động cực kỳ thấp.

Sự xâm nhập của một hạt mài mòn, mảnh vảy hàn hay cặn gỉ sét có thể trực tiếp xé rách cụm phớt cơ khí (mechanical seal), làm kẹt bánh công tác hoặc gây xước trục động cơ. Tương tự, đối với các loại van điều khiển (control valve) hay bẫy hơi (steam trap), dị vật kẹt lại trên bệ đỡ (seat) sẽ khiến van không thể đóng kín, gây rò rỉ áp suất hệ thống. Lọc y đóng vai trò như một lá chắn vật lý, chặn đứng hoàn toàn các rủi ro tàn phá phần cứng này ngay từ cửa ngõ.

Duy trì độ chuẩn xác cho hệ thống đo lường và tự động hóa

Mạng lưới đường ống công nghiệp luôn được giám sát bởi hàng loạt cảm biến nhạy cảm như đồng hồ đo lưu lượng (flowmeter), cảm biến áp suất (pressure transmitter) hay đầu dò nhiệt độ.

Các thiết bị tự động hóa này thường sở hữu những lỗ tiết lưu vi mô hoặc bề mặt cảm biến mỏng. Nếu cặn bẩn bám dính hoặc che lấp các bộ phận này, tín hiệu trả về PLC sẽ bị nhiễu hoặc sai lệch hoàn toàn, dẫn đến việc bộ điều khiển PID đưa ra các quyết định sai lầm. Việc bóc tách tạp chất lơ lửng bằng giỏ lưới kim loại giúp duy trì độ lặp lại và độ tinh cậy tuyệt đối cho các tín hiệu đo lường.

Tối ưu hóa chu kỳ bảo trì và triệt tiêu thời gian chết (downtime)

Dưới góc độ kinh tế học kỹ thuật, chi phí cho một chiếc lọc y vô cùng nhỏ bé so với thiệt hại do dây chuyền phải dừng khẩn cấp (unplanned downtime).Việc để hệ thống tuần hoàn các cặn bẩn sẽ bào mòn thiết bị dần dần, làm tăng tần suất phải thay thế vật tư tiêu hao. Bằng việc gom toàn bộ rủi ro tắc nghẽn vào một điểm duy nhất (bầu lọc y), kỹ sư vận hành có thể chủ động lên lịch xả cặn định kỳ, kéo dài chu kỳ bảo trì (MTBF) cho toàn bộ nhà máy mà không cần phải can thiệp tháo lắp các thiết bị lõi đắt tiền.

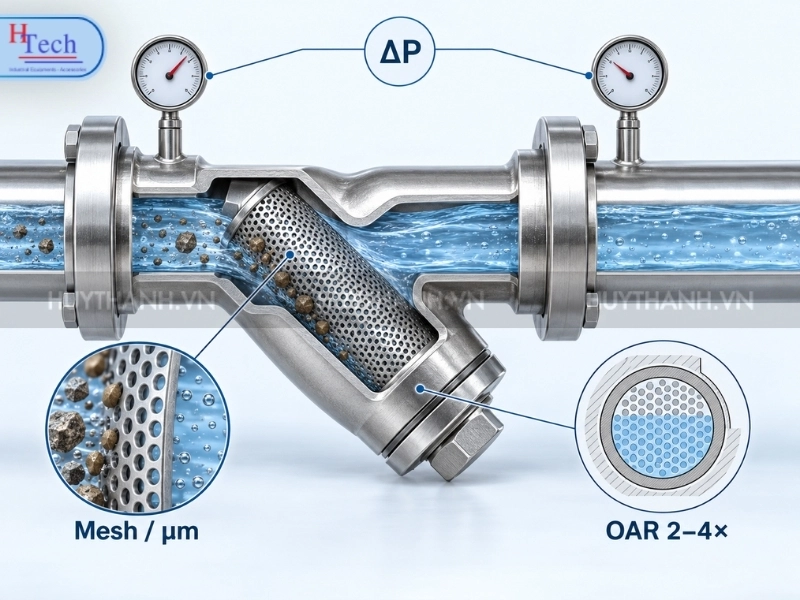

Những thông số nhiệt động lực học cần xác định trước khi cấu hình lọc inox

Một sai lầm phổ biến trong thiết kế cơ lưu chất là mua thiết bị lọc chỉ dựa trên đường kính danh nghĩa (DN) của đường ống. Để đảm bảo hệ thống không bị nghẽn dòng, kỹ sư cần đánh giá thiết bị thông qua các thông số cốt lõi dưới đây.

• Kích thước mắt lưới: Mức độ tinh lọc của bộ phận giỏ lưới được xác định thông qua đơn vị Mesh (số lỗ trên một inch vuông) hoặc Micron (μm). Việc lựa chọn kích thước lỗ lưới phải dựa trên nguyên tắc: chỉ lọc những hạt có kích thước đủ lớn để gây hại cho thiết bị hạ lưu. Nếu chọn mắt lưới quá mịn cho một ứng dụng không cần thiết, bầu lọc sẽ bị tắc nghẽn trong thời gian rất ngắn.
• Tỷ lệ diện tích tự do (Open Area Ratio – OAR): Để hạn chế lực cản, tổng diện tích các lỗ rỗng trên giỏ lưới tối thiểu phải lớn gấp 2 đến 4 lần diện tích mặt cắt ngang của đường ống.
• Tổn thất áp suất: Bất kỳ vật cản nào đặt vào dòng chảy đều sinh ra tổn thất áp suất. Khi cấu hình lọc y inox, bài toán thủy lực lớn nhất là kiểm soát độ sụt áp (🛆P) qua thiết bị. Ở trạng thái lưới lọc sạch, độ sụt áp phụ thuộc vào thiết kế hình học của vỏ van và tỷ lệ OAR của lưới lọc. Chỉ số này được định lượng qua hệ số lưu lượng Cv. Khi bầu lọc bắt đầu tích tụ cặn, rào cản thủy lực tăng lên làm 🛆P tăng vọt. Kỹ sư cần tính toán điểm sụt áp cực đại cho phép để thiết lập chu kỳ xả đáy hoặc tháo vệ sinh lưới, tránh hiện tượng áp suất dòng chảy xé rách lưới lọc từ bên trong.

Lọc y vi sinh và tiêu chuẩn thiết kế vô trùng

Đối với ngành công nghiệp thực phẩm, đồ uống và dược phẩm sinh học, một bộ lọc cặn công nghiệp tiêu chuẩn là không đủ. Lọc y vi sinh phải đáp ứng các nguyên tắc thiết kế Hygienic Design nhằm ngăn chặn sự tồn lưu của vi khuẩn và sản phẩm cũ.

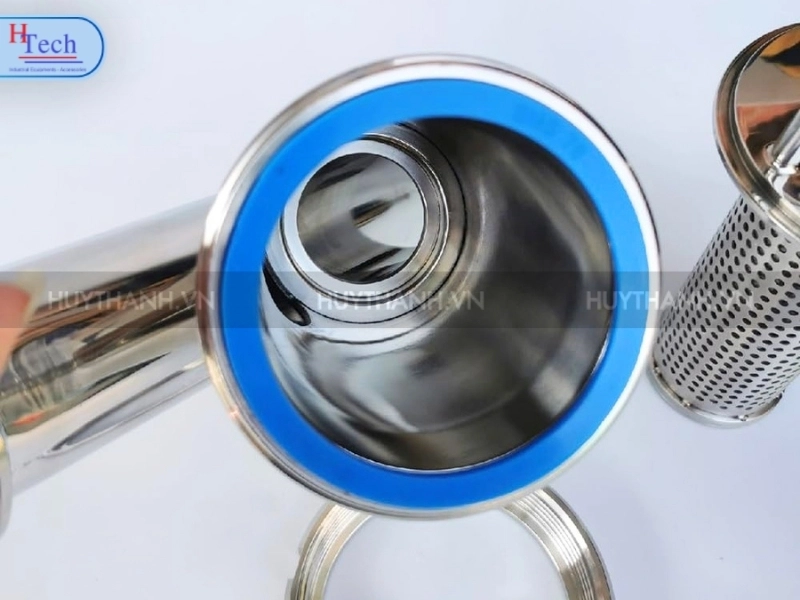

Cấu trúc luyện kim và độ hoàn thiện bề mặt

Vật liệu chế tạo buồng lọc và giỏ lưới bắt buộc phải sử dụng thép không gỉ austenitic SUS316L. Sự bổ sung Molybdenum trong cấu trúc hợp kim này cung cấp khả năng chống ăn mòn rỗ tuyệt vời trước các ion Clorua và hóa chất tẩy rửa mạnh. Quan trọng hơn, bề mặt tiếp xúc lưu chất (wetted parts) phải được đánh bóng điện hóa đạt độ nhám Ra ≤ 0.8μm, giúp triệt tiêu các vết nứt vi mô – nơi vi sinh vật có thể bám rễ và sinh sôi.

Loại bỏ điểm chết và khả năng tự thoát lưu chất

Thiết kế của dòng lọc vi sinh không cho phép tồn tại các góc chết (dead legs) bên trong vỏ van. Hình học của bầu chứa phải đảm bảo lưu chất có thể tự chảy thoát hoàn toàn (drainability) dưới tác dụng của trọng lực khi dừng máy. Đặc tính này giúp hệ thống tương thích 100% với các chu trình làm sạch và tiệt trùng tại chỗ (CIP/SIP) mà không cần sự can thiệp tháo lắp thủ công.

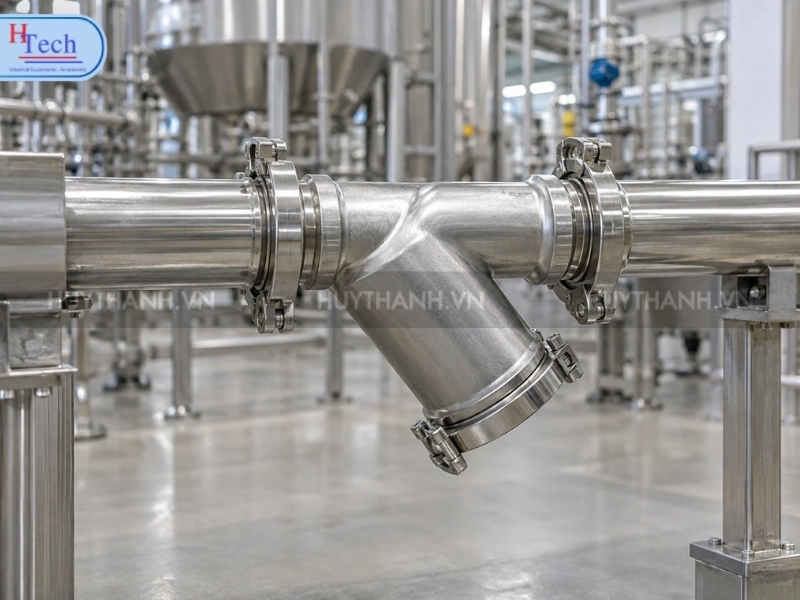

Nguyên tắc định tuyến và lắp đặt lọc y chuẩn kỹ thuật

Hiệu suất thu gom cặn và tuổi thọ của lưới lọc phụ thuộc hoàn toàn vào tư thế lắp đặt của thiết bị trên mạng lưới đường ống. Việc lắp sai định hướng có thể biến bầu lọc thành một bẫy chứa nước đọng hoặc làm mất hoàn toàn chức năng giữ rác.

Chiều mũi tên đúc trên thân van bắt buộc phải trùng khớp với véc-tơ của dòng chảy. Dựa trên trạng thái pha của lưu chất, kỹ sư cần áp dụng quy tắc định vị bầu lọc như sau:

• Đối với lưu chất lỏng (trên ống ngang): Bầu lọc phải hướng thẳng xuống đất. Điều này giúp cặn rắn rơi vào đáy bầu nhờ trọng lực, không bị dòng chảy cuốn ngược lại vào lưới và không tạo ra bọt khí xâm thực.
• Đối với lưu chất khí hoặc hơi nóng (trên ống ngang): Bầu lọc phải được lắp nằm ngang (cùng mặt phẳng với đường ống) để ngăn chặn bầu lọc biến thành một “bể bẫy nước ngưng”, gây cản trở tiết diện thoát khí và sinh ra hiện tượng búa nước (water hammer).
• Lắp trên đường ống đứng: Thiết bị chỉ được phép hoạt động nếu dòng chảy có hướng từ trên xuống dưới. Tuyệt đối không lắp lọc y trên ống đứng có dòng chảy hướng từ dưới lên, vì trọng lực sẽ kéo cặn bẩn tuột khỏi bầu lọc và trôi ngược lại vào hệ thống khi ngừng bơm.

Giải pháp cung cấp thiết bị cơ lưu chất chuẩn xác từ Huy Thành

Để đảm bảo mạng lưới đường ống hoạt động an toàn và đạt tiêu chuẩn chất lượng cao nhất, việc lựa chọn một thiết bị lọc bảo vệ cần được bóc tách từ các dữ kiện nhiệt động lực học thực tế thay vì thói quen mua sắm thông thường.

Huy Thành tự hào là đơn vị phân phối chuyên sâu các thiết bị cơ lưu chất, cung cấp hệ sinh thái vật tư toàn diện từ lọc y công nghiệp bằng vật liệu Inox 304/316, cho đến các cấu hình lọc y vi sinh đạt chuẩn kết nối Clamp/SMS chuyên dụng cho ngành F&B. Đội ngũ Huy Thành không chỉ cung cấp sản phẩm mà còn đồng hành cùng nhà máy trong việc bóc tách tổn thất áp suất, tính toán kích thước mắt lưới và đối chiếu các tiêu chuẩn vô trùng khắt khe nhất. Sự tích hợp đồng bộ giữa lọc y inox và các phụ kiện đường ống vi sinh từ Huy Thành sẽ giúp hệ thống của bạn loại bỏ triệt để rủi ro xâm thực, bảo vệ tuổi thọ bơm và duy trì độ tinh khiết tuyệt đối cho từng mẻ sản xuất.
