Van Giảm Áp Vi Sinh

Trong các hệ thống cơ lưu chất công nghiệp, van giảm áp là thiết bị cốt lõi được sử dụng để hạ áp suất từ phía nguồn xuống một mức thấp hơn, đồng thời duy trì áp suất đầu ra ổn định bất chấp sự biến thiên của tải trọng. Đặc biệt, đối với dây chuyền F&B, dược phẩm hay công nghệ sinh học, một chiếc van giảm áp vi sinh (chủ yếu là các dòng van giảm áp inox) không chỉ phải hoàn thành xuất sắc bài toán nhiệt động lực học, mà còn phải đáp ứng nghiêm ngặt các giới hạn về độ nhám bề mặt, vật liệu tiếp xúc và khả năng vô trùng tuyệt đối của mạng lưới đường ống.

Van giảm áp là gì? Bản chất kỹ thuật của thiết bị điều áp

Để thiết lập một hệ thống an toàn và hiệu quả, các kỹ sư cần phân định rạch ròi chức năng của van giảm áp (Constant Pressure Valve – PRV) so với van đóng/mở thông thường (On/Off Valve) hoặc van an toàn (Safety Valve). Đây là một thiết bị điều tiết tuyến tính, liên tục thay đổi tiết diện dòng chảy trong suốt quá trình vận hành.

Về nguyên tắc cốt lõi, van giảm áp cảm nhận tín hiệu áp suất ở phía hạ lưu (downstream) và tự động tinh chỉnh hành trình đóng/mở nhằm đưa áp suất sau van về tiệm cận với giá trị đã được cài đặt trước.

Chức năng này được biểu diễn qua quan hệ cơ bản: P1 < P2. Trong đó, P1 là áp suất thượng lưu (nguồn cấp), P2 là áp suất hạ lưu. Van không chỉ tạo ra sự sụt áp như một lỗ tiết lưu cố định, mà chủ động “duy trì” P2 ổn định khi lưu lượng sử dụng hoặc áp suất P1 thay đổi liên tục.

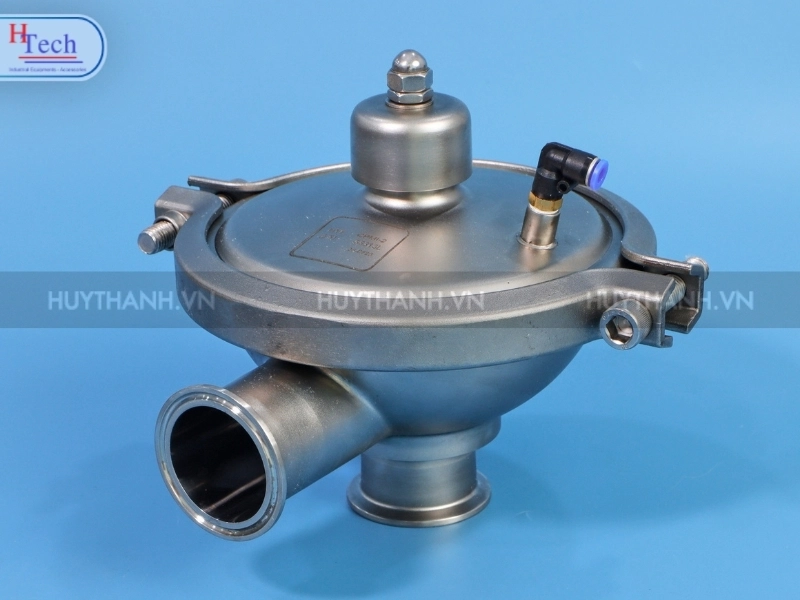

Van Giam Ap Huy Thanh 1
Van giảm áp tự động tinh chỉnh hành trình đóng/mở nhằm đưa áp suất sau van về tiệm cận với giá trị đã được cài đặt trước.

Cấu tạo và nguyên lý hoạt động của van giảm áp inox

Khả năng duy trì áp suất sau van ở mức ổn định bắt nguồn từ cơ chế cân bằng lực tinh vi bên trong buồng van. Một cụm van giảm áp tự tác động (direct-acting) điển hình được cấu thành từ thân van, cụm đĩa/plug điều tiết, bệ đỡ (seat), lò xo cài đặt và màng cảm biến (diaphragm hoặc bellows).

Cơ chế cân bằng giữa áp suất hạ lưu và lực cài đặt

Ở trạng thái vận hành, lò xo cơ khí tạo ra một lực nén tương ứng với mức áp suất đầu ra mà kỹ sư mong muốn. Cùng lúc đó, áp suất của lưu chất phía hạ lưu sẽ được dẫn ngược lại, tác động một lực đối kháng lên màng cảm biến.

  • Khi nhu cầu sử dụng lưu chất phía sau tăng lên, áp suất hạ lưu có xu hướng tụt giảm. Lực đẩy từ lưu chất yếu đi, lực lò xo thắng thế sẽ đẩy cụm đĩa van mở rộng hơn, cho phép nhiều lưu chất đi qua để bù đắp áp suất.
  • Ngược lại, khi nhu cầu sử dụng giảm, áp suất phía sau van tăng lên, lực ép lên màng cảm biến lớn hơn lực lò xo, kéo đĩa van đóng hẹp lại để hạn chế dòng chảy. Quá trình này diễn ra liên tục theo thời gian thực mà không cần tín hiệu điều khiển điện hay khí nén bên ngoài.

Hiện tượng chênh lệch áp suất động (Proportional offset / Droop)

Một sai lầm phổ biến khi thiết kế là kỳ vọng áp suất đầu ra sẽ tạo thành một đường thẳng tuyệt đối cố định. Trên thực tế kỹ thuật, đối với van tác động trực tiếp, áp suất downstream luôn có sự dao động nhất định khi lưu lượng thay đổi từ mức thấp nhất đến cao nhất.

Hiện tượng sụt áp khi tăng tải này được gọi là “Droop” hay “Proportional offset”. Do đó, khi cấu hình hệ thống, câu hỏi đặt ra không đơn thuần là “chỉ cần đầu ra 3 bar”, mà kỹ sư cần xác định “cần chấp nhận mức dao động áp suất là bao nhiêu phần trăm khi lưu lượng đạt đỉnh”.

Van Giam Ap Huy Thanh 2

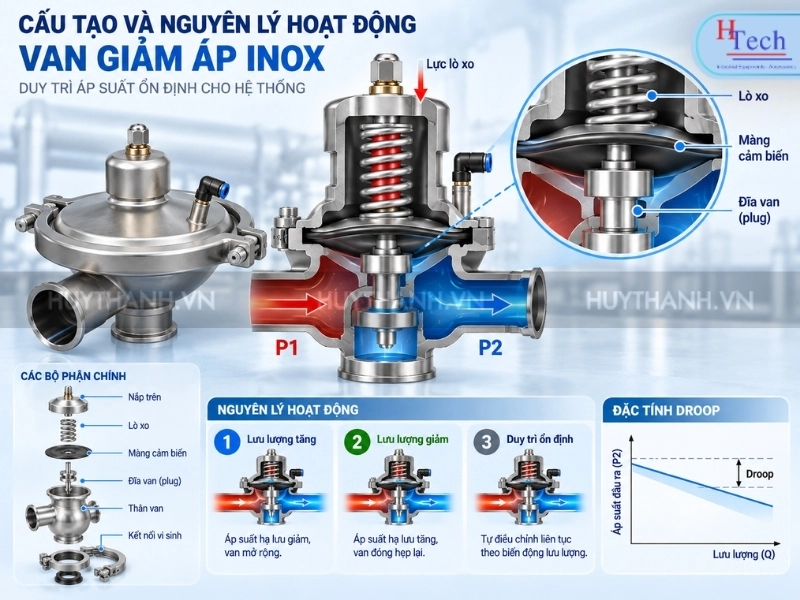

Một cụm van giảm áp điển hình được cấu thành từ thân van, cụm đĩa/plug điều tiết, bệ đỡ, lò xo cài đặt và màng cảm biến.

Các thông số kỹ thuật cần xác định trước khi chọn van giảm áp

Việc gửi một yêu cầu mua hàng với nội dung ngắn gọn “cần van giảm áp inox 316L phi 38″ là hoàn toàn thiếu cơ sở kỹ thuật để chỉ định đúng thiết bị. Kích thước mặt bích kết nối chỉ là thông số cơ khí phụ trợ, phần cốt lõi nằm ở bảng dữ liệu (datasheet) vận hành. Để đảm bảo van hoạt động không bị rung lắc, xâm thực hay tắc nghẽn, người thiết kế cần chuẩn hóa hệ thống qua các nhóm thông số sau:

Áp suất đầu vào (P1)

Cần khảo sát và cung cấp dải áp suất P1 ở cả trạng thái cực tiểu và cực đại. Nếu áp suất từ bơm nguồn hoặc máy nén biến động mạnh, van phải có dải điều chỉnh đủ rộng để bao quát toàn bộ sự dao động này. Việc chỉ sử dụng một con số danh nghĩa (nominal pressure) sẽ che lấp các rủi ro vận hành ở biên giới hạn.

Áp suất đầu ra (P2)

P2 là giá trị mục tiêu mà hệ thống cần duy trì. Kỹ sư cần làm rõ áp suất cài đặt (setpoint) mong muốn, mức độ sai số cho phép, và giá trị P2 thực tế khi hệ thống chạy ở lưu lượng tối thiểu (không tải) cũng như lưu lượng tối đa (đầy tải).

Chênh áp qua van (△P)

Giá trị chênh áp được xác định bằng công thức: △P = P1 – P2. Đây là biến số sinh tử định đoạt năng lực của van giảm áp.

  • Nếu △P quá nhỏ, van giảm áp sẽ bị giới hạn về công suất (valve capacity), không cung cấp đủ lưu lượng.
  • Ngược lại, nếu △P quá lớn, vận tốc dòng chảy qua khe hẹp sẽ tăng đột biến, sinh ra tiếng ồn lớn, ăn mòn seat, hoặc gây ra hiện tượng xâm thực (cavitation) tàn phá cơ khí đối với chất lỏng.

Lưu lượng vận hành (Flow rate)

Lỗi kinh điển nhất là chọn kích thước van giảm áp bằng đúng kích thước đường ống dẫn. Van giảm áp bắt buộc phải được định cỡ theo lưu lượng thực tế. Hồ sơ thiết kế cần cung cấp đủ ba mức: Lưu lượng thấp nhất (Qmin), lưu lượng bình thường (Qnomal) và lưu lượng cực đại (Qmax). Tỷ lệ rẽ nhánh (turn-down ratio) Qmax/Qmin càng lớn, bài toán kiểm soát áp suất càng trở nên phức tạp.

Nhiệt độ và trạng thái pha của lưu chất

Lưu chất đang ở pha lỏng (nước vi sinh, sữa, siro), pha khí (khí nén vô trùng) hay pha hơi (hơi nóng sinh nhiệt)? Tính chất lưu biến, nhiệt độ vận hành tối đa, và sự hiện diện của hạt rắn lơ lửng sẽ quyết định cấu trúc luyện kim, loại vật liệu làm kín (seal/gasket) và tuổi thọ của bệ đỡ (seat).

Tiêu chuẩn thiết kế của van giảm áp vi sinh công nghiệp

Trong công nghiệp chế biến thực phẩm (F&B) và dược phẩm sinh học, khả năng điều áp chỉ là điều kiện cần. Một thiết bị đạt chuẩn vi sinh (hygienic processing valve) phải được thiết kế như một khối trơ về mặt sinh học, không cản trở quá trình vệ sinh của toàn bộ dây chuyền.

Yêu cầu về độ nhám bề mặt tiếp xúc (Surface Finish)

Bề mặt kim loại càng thô ráp, nguy cơ khu trú của vi sinh vật và cặn sản phẩm càng cao. Theo tiêu chuẩn 3-A Sanitary Standards, toàn bộ phần không gian tiếp xúc với lưu chất (wetted parts) phải đạt độ nhám bề mặt Ra ≤ 0.8μm khoảng 32 microinch). Bề mặt phải được đánh bóng điện hóa, tuyệt đối không có vết nứt (pit), nếp gấp (fold) hay rãnh hẹp (crevice).

Khả năng thoát lưu chất (Drainability)

Thiết kế hình học của buồng van phải đảm bảo lưu chất có thể tự chảy thoát hoàn toàn nhờ trọng lực. Việc loại bỏ các đoạn ống cụt (dead legs), vùng lõm hẹp là tiêu chuẩn thiết kế bắt buộc nhằm ngăn chặn sự ứ đọng sản phẩm sau khi kết thúc mẻ sản xuất.

Đáp ứng chu trình vệ sinh CIP và SIP

Nếu van giảm áp được tích hợp trực tiếp trên đường truyền tải sản phẩm, nó phải chịu đựng được sự tàn phá của các chu trình vệ sinh tại chỗ (Clean-In-Place) và tiệt trùng tại chỗ (Steam-In-Place). Điều này đòi hỏi gioăng phớt (elastomer gasket) không chỉ trơ với sản phẩm, mà còn phải chịu được nhiệt độ cao từ hơi nước và nồng độ hóa chất tẩy rửa mạnh (axit, xút) mà không bị lưu hóa hay trương nở.

Van Giam Ap Huy Thanh 3

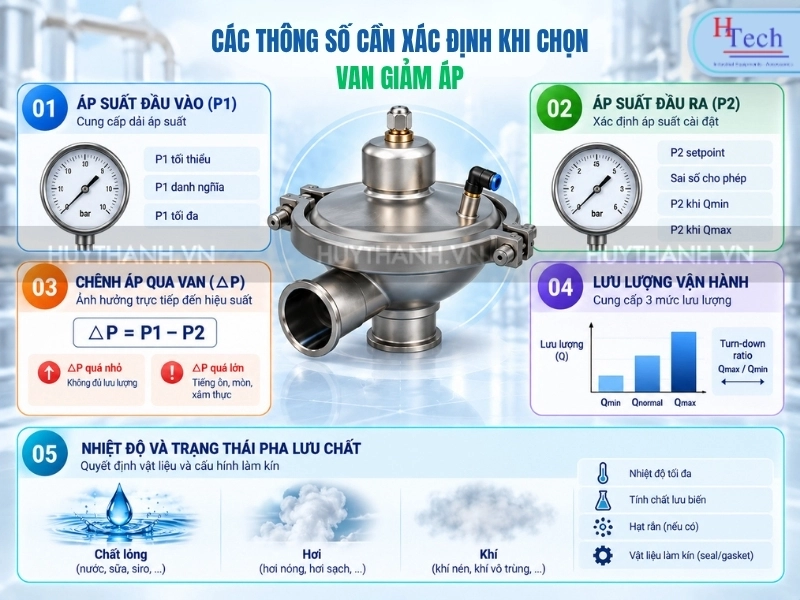

Các thông số kỹ thuật cần xác định trước khi chọn van giảm áp

Vì sao van giảm áp inox 316L được ưu tiên trong hệ vi sinh?

Các dòng thiết bị điều áp chuẩn vi sinh thường loại bỏ các mác thép phổ thông để nâng cấp lên các hợp kim có tính chống ăn mòn xuất sắc hơn.

Việc ứng dụng vật liệu Inox SUS316L mang lại lợi thế luyện kim rõ rệt nhờ sự có mặt của khoảng 2% Molybdenum trong cấu trúc. Yếu tố này giúp tăng cường mạnh mẽ khả năng chống ăn mòn rỗ (pitting corrosion) và ăn mòn khe hở khi thiết bị làm việc trong môi trường chứa ion Clorua (Chloride) hoặc dung dịch có tính axit nhẹ.

Tuy nhiên, giới kỹ thuật cần nhìn nhận khách quan: Inox 316L không phải là áo giáp miễn nhiễm với mọi môi chất. Quyết định lựa chọn phải được đối chiếu chéo thông qua nồng độ hóa chất, độ pH, nhiệt độ vận hành và thời gian ngâm hóa chất CIP để đảm bảo tính toàn vẹn của buồng van.

Chức năng thực tế của van giảm áp vi sinh trong dây chuyền

Việc đặt một chiếc van điều áp đúng vị trí trên sơ đồ P&ID mang lại ý nghĩa sâu sắc về mặt vận hành, giúp phân tách hệ thống thành các phân vùng áp suất (pressure zones) độc lập.

Bảo vệ toàn vẹn thiết bị phía sau (Downstream Equipment)

Không phải mọi thiết bị phụ trợ đều chịu được áp lực cao từ tuyến bơm chính. Van giảm áp tạo ra vùng áp suất an toàn trước khi lưu chất tiến vào máy chiết rót, thiết bị trao đổi nhiệt, bồn quá trình (process tank), hay cụm định lượng (dosing skid). Nhờ đó, nhà máy chỉ cần một nguồn tạo áp lớn nhưng vẫn cấp an toàn cho nhiều nhánh tiêu thụ có yêu cầu áp suất thấp khác nhau.

Ổn định năng suất cho dây chuyền chiết rót

Trong hệ thống đóng chai (bottling & filling), sự biến thiên áp suất ở nguồn cấp sẽ phá vỡ tính lặp lại (repeatability) của vòi chiết, dẫn đến sai số thể tích thành phẩm. Sự góp mặt của van giảm áp vi sinh giúp duy trì ranh giới áp suất tĩnh (pressure boundary) tuyệt đối ổn định, đảm bảo các cơ cấu định lượng phía sau làm việc với độ chính xác cao nhất.

Van Giam Ap Huy Thanh 4

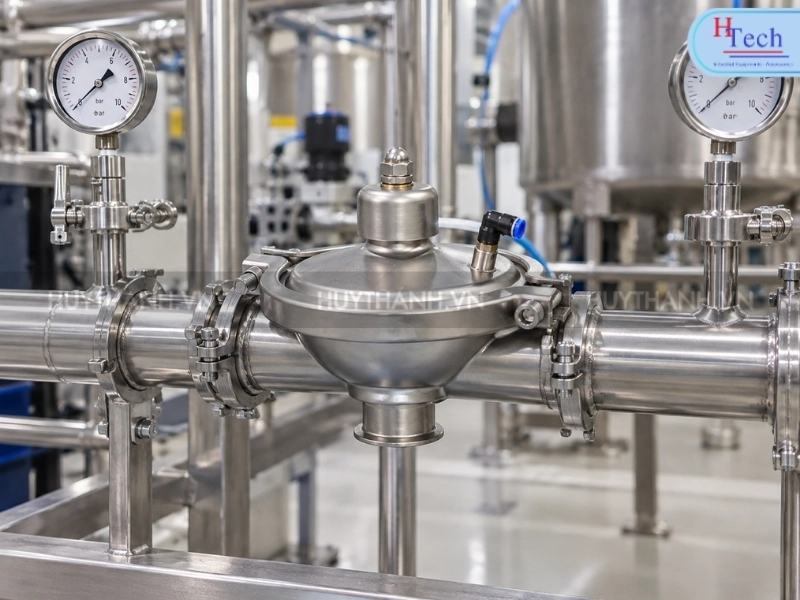

Việc đặt một chiếc van điều áp đúng vị trí trên sơ đồ P&ID mang lại ý nghĩa sâu sắc về mặt vận hành

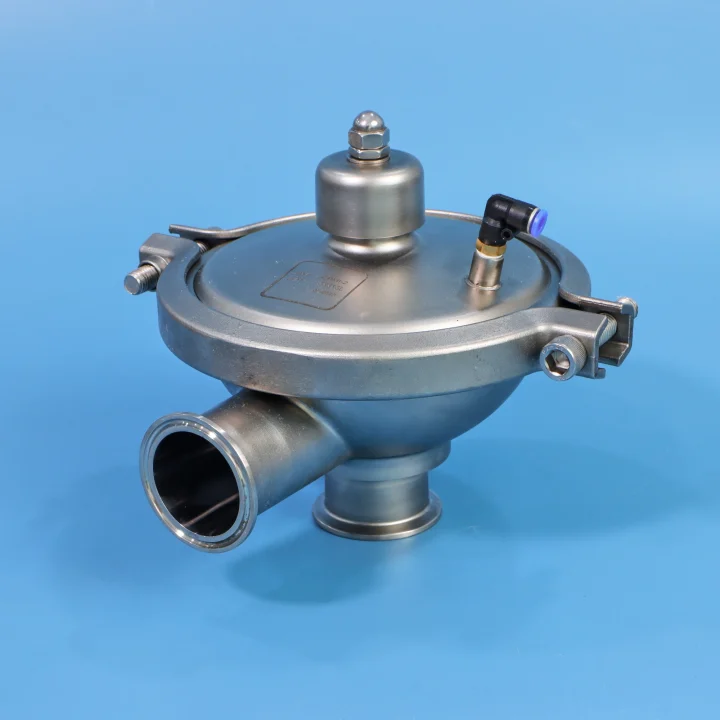

Giải pháp van giảm áp vi sinh từ Huy Thành

Hiểu rõ sự phức tạp của cơ lưu chất và tính khắt khe trong môi trường vô trùng, Huy Thành phân phối chuyên sâu dòng van giảm áp inox vi sinh thương hiệu Carten Pipe, đáp ứng trọn vẹn các yêu cầu vận hành của nhà máy F&B và dược phẩm. Thiết bị sở hữu cấu hình vật liệu SUS316L cao cấp, tuân thủ tiêu chuẩn kích thước SMS với kết nối ngàm clamp tháo lắp nhanh chóng (quick connect), hiện sẵn có ở các kích thước tiêu chuẩn 38.1 mm và 50.8 mm.

Tuy nhiên, định hướng của Huy Thành không chỉ dừng lại ở việc cung cấp vật tư cơ khí. Thay vì tư vấn theo lối mòn “đường kính ống”, đội ngũ chuyên gia của chúng tôi sẽ đồng hành cùng dự án để bóc tách các thông số: áp suất nguồn, áp suất đích, lưu lượng cực đại, đặc tính lưu biến của sản phẩm và quy trình CIP của nhà máy. Bằng việc lượng hóa các dữ kiện này, Huy Thành cam kết chỉ định chính xác cấu hình van giảm áp, mang lại sự ổn định tuyệt đối cho hệ thống và tối ưu hóa chi phí vòng đời thiết bị của doanh nghiệp.
