Hướng Dẫn Chọn Tê Vi Sinh Inox: 5 Tiêu Chuẩn Kỹ Thuật Định Hình Mạng Lưới Đường Ống

Việc định cỡ và cấu hình tê vi sinh hay tê vi sinh inox là một quyết định kỹ thuật mang tính bước ngoặt đối với bất kỳ dây chuyền F&B, dược phẩm hay hóa chất nào. Khác với các phụ kiện đường ống công nghiệp thông thường, một nút giao phân nhánh trong môi trường vô trùng không chỉ làm nhiệm vụ chuyển hướng dòng chảy mà còn phải đối mặt với các bài toán phức tạp về sụt áp, ứng suất cắt và rủi ro lưu cặn sinh học.

Bài viết này sẽ bóc tách sâu vào các thông số nhiệt động lực học và vật liệu học, giúp các kỹ sư dự án thiết lập một hệ quy chiếu chuẩn xác để lựa chọn phụ kiện phân nhánh, bảo vệ tính toàn vẹn của toàn bộ hệ thống lưu chất.

Bản chất cơ học của nút giao phân nhánh trong không gian vô trùng

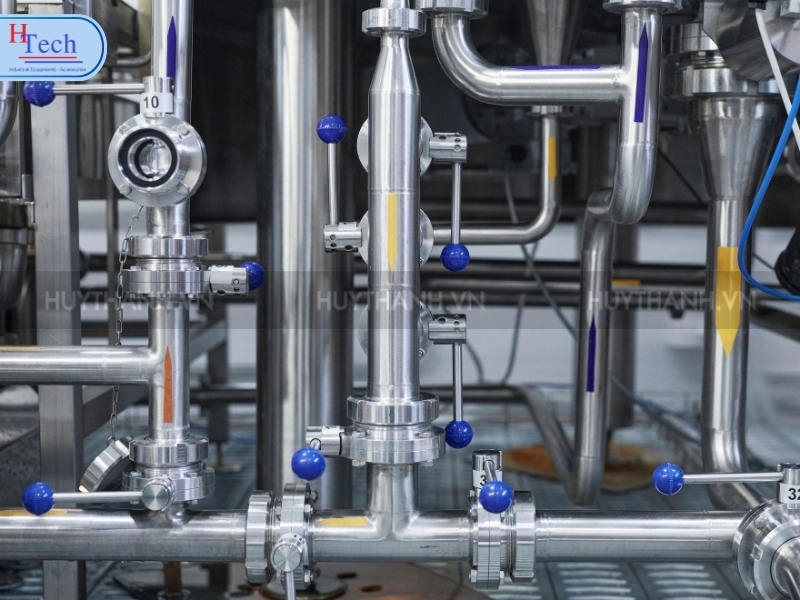

Trong hình học không gian của một mạng lưới đường ống, tê (Tee) là điểm giao cắt động lực học nơi dòng lưu chất buộc phải chia tách (diverging flow) hoặc hội tụ (converging flow). Sự thay đổi đột ngột về véc-tơ vận tốc tại góc 90 độ sinh ra các vùng xoáy cục bộ và làm biến thiên áp suất hệ thống.

Đối với môi trường vi sinh, điểm phân nhánh này ẩn chứa hai rủi ro kỹ thuật cực kỳ lớn nếu không được thiết kế chuẩn xác. Thứ nhất là hiện tượng tạo ra các “góc chết” (dead legs) – những khu vực có vận tốc dòng chảy cực thấp hoặc ngưng trệ hoàn toàn, tạo điều kiện lý tưởng cho bào tử vi khuẩn bám rễ và hình thành màng sinh học (biofilm).

Thứ hai là trở lực thủy lực: một phụ kiện gia công lỗi với rãnh xước hoặc sai lệch kích thước ngàm nối sẽ cản trở động năng của dòng chảy, làm tăng tải cho cụm bơm phía thượng nguồn và làm sai lệch tín hiệu của các đồng hồ đo lưu lượng.

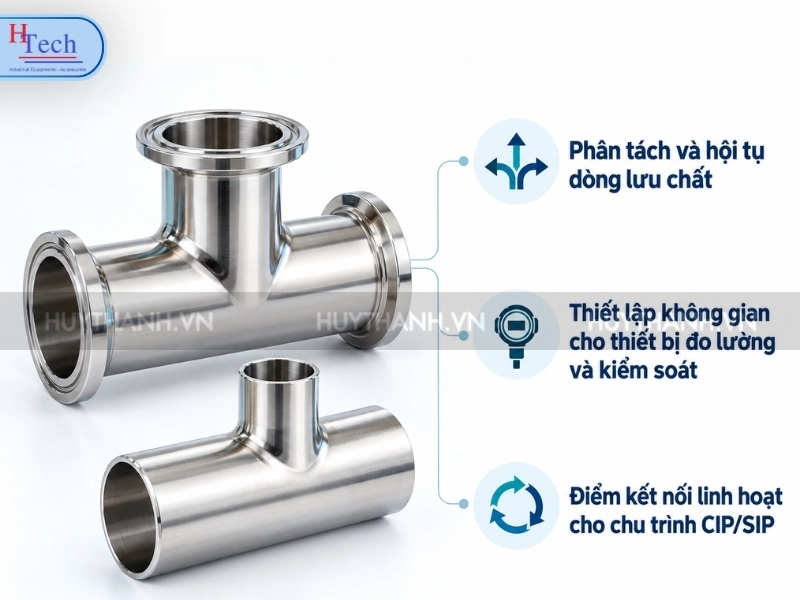

Vai trò của tê vi sinh inox trên mạng lưới đường ống

Nhìn từ bên ngoài, tê inox chỉ là một phụ kiện nối ống hình chữ T đơn thuần. Tuy nhiên, dưới góc độ của cơ học lưu chất và kỹ thuật vô trùng, thiết bị này không chỉ làm nhiệm vụ kết nối cơ học mà còn gánh vác những trọng trách cốt lõi, quyết định trực tiếp đến sự phân bổ động năng và tính an toàn sinh học của toàn bộ chuỗi thiết bị phía hạ lưu.

Phân tách và hội tụ dòng lưu chất

Chức năng nguyên thủy và quan trọng nhất của phụ kiện này là điều hướng dòng chảy. Trong các dây chuyền phức tạp, tê vi sinh đóng vai trò như một bộ chia ngã ba, cho phép phân tách một dòng nguyên liệu chính thành hai luồng độc lập để cấp liệu đồng thời cho nhiều cụm máy chiết rót. Ngược lại, nó cũng hoạt động như một điểm hội tụ, trộn lẫn hai dòng lưu chất (ví dụ: siro và nước tinh khiết) trước khi đi vào hệ thống bơm đồng hóa, đảm bảo định luật bảo toàn khối lượng và duy trì sự ổn định áp suất cho toàn tuyến.

Thiết lập không gian cho thiết bị đo lường và kiểm soát

Một hệ thống tự động hóa không thể thiếu các điểm đặt cảm biến. Tê vi sinh thường được sử dụng làm “nút giao” để tích hợp các thiết bị ngoại vi như đồng hồ đo áp suất, cảm biến nhiệt độ (PT100), hay kính quan sát (sight glass) vào trục đường ống chính. Nhờ có điểm phân nhánh này, đầu dò của cảm biến có thể tiếp xúc trực tiếp với môi chất để lấy tín hiệu đo lường theo thời gian thực mà không cản trở diện tích mặt cắt ngang của dòng chảy chính.

Điểm kết nối linh hoạt cho chu trình CIP/SIP

Trong quá trình vận hành nhà máy, không phải lúc nào dòng chảy cũng là nguyên liệu thực phẩm. Khi chuyển sang chế độ làm sạch tại chỗ (CIP) hoặc tiệt trùng (SIP), tê vi sinh inox đóng vai trò là cửa ngõ để bơm các dung dịch kiềm, axit hoặc hơi nước bão hòa vào các nhánh phụ của hệ thống. Một chiếc tê được gia công đúng chuẩn sẽ giúp luồng hóa chất rẽ nhánh mượt mà, tạo ra lực xoáy (turbulent flow) đủ mạnh để bóc tách cặn bẩn ở những ngóc ngách xa nhất của mạng lưới.

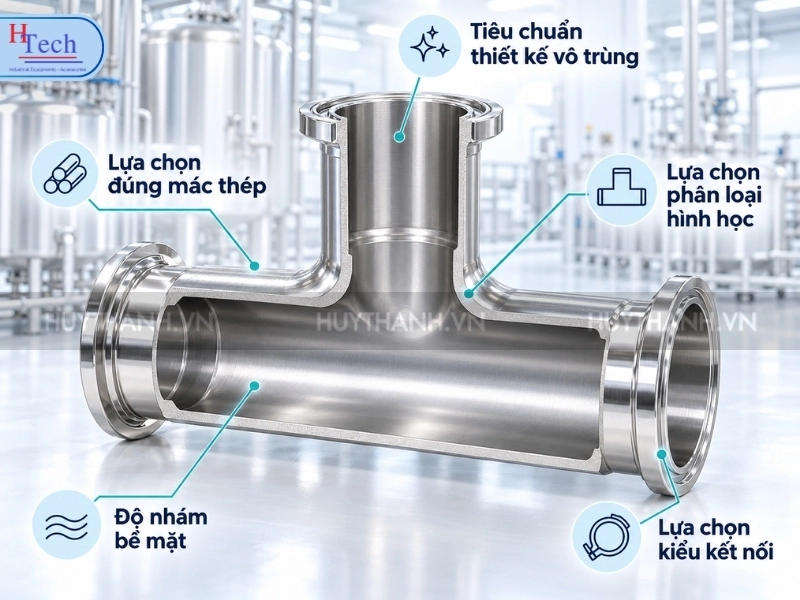

5 tiêu chuẩn cốt lõi để chọn tê vi sinh inox chuẩn kỹ thuật

Để loại bỏ các rủi ro về nhiễm chéo và tổn thất năng lượng, quá trình cấu hình phụ kiện phân nhánh cần được lượng hóa bằng các thông số kỹ thuật rõ ràng. Dưới đây là 5 lăng kính chuyên sâu giúp người thiết kế chỉ định chính xác thiết bị cần thiết cho từng cụm chức năng trong nhà máy.

Lựa chọn mác thép: ranh giới chống ăn mòn giữa 304 và 316L

Cấu trúc luyện kim quyết định trực tiếp đến tuổi thọ và khả năng trơ hóa học của phụ kiện. Việc sử dụng sai mác thép không gỉ austenitic sẽ dẫn đến hiện tượng ăn mòn rỗ (pitting) khi hệ thống phơi nhiễm với dung dịch làm sạch.

• Tê Inox SUS304: Sở hữu tỷ lệ Crom-Niken tiêu chuẩn, phù hợp cho các đường ống phụ trợ, nước RO, khí nén sạch hoặc các môi chất có tính trung tính, ít tiếp xúc với hóa chất CIP nồng độ cao.
• Tê Inox SUS316L: Là tiêu chuẩn bắt buộc cho các đường ống dẫn sản phẩm trực tiếp (sữa, dược chất, sốt). Việc bổ sung 2-3% Molybdenum và giảm hàm lượng Carbon (Low carbon) giúp cấu trúc 316L vô hiệu hóa sự tấn công của ion Clorua có trong muối ăn hoặc hóa chất tẩy rửa ở nhiệt độ cao, ngăn chặn tuyệt đối tình trạng thôi nhiễm kim loại.

Kiểm soát độ nhám bề mặt (Ra) để triệt tiêu màng sinh học

Một phụ kiện đúc Inox chưa qua xử lý sẽ sở hữu bề mặt với vô số hố rãnh vi mô, trở thành nơi trú ngụ kiên cố của cặn protein và vi khuẩn.

Để đạt chuẩn vi sinh (Hygienic), bề mặt trong của tê phải được xử lý đánh bóng cơ học kết hợp đánh bóng điện hóa (Electropolishing). Tiêu chuẩn chung yêu cầu độ nhám bề mặt (Ra) phải đạt mức ≤ 0.8μm. Đối với các ngành sản xuất dược phẩm sinh học hoặc nước cất pha tiêm (WFI), thông số này phải được đẩy xuống mức Ra ≤ 0.4μm nhằm triệt tiêu hoàn toàn rủi ro lưu cặn, đảm bảo lưu chất tẩy rửa có thể quét sạch bề mặt kim loại một cách dễ dàng.

Kiểu kết nối cơ khí: hàn, clamp hay rắc-co?

Phương thức tích hợp tê vi sinh vào đường ống hiện hữu quyết định khả năng bảo trì, độ chịu áp và tính toàn vẹn của chu trình vệ sinh.

• Kết nối hàn (Welded Tee): Ứng dụng cho các tuyến ống cố định, chịu áp suất cao và vận hành hoàn toàn bằng chu trình CIP tự động. Mối hàn vi sinh (thường dùng công nghệ hàn TIG quỹ đạo) tạo ra một bề mặt chuyển tiếp liền mạch 100%, không tồn tại khe hở rãnh gioăng.
• Kết nối ngàm kẹp (Tri-clamp Tee): Là lựa chọn phổ biến nhất nhờ tính linh hoạt cơ học. Cấu trúc kẹp clamp cho phép kỹ thuật viên tháo rời phụ kiện bằng tay trong vài giây để kiểm tra thực tế hoặc vệ sinh thủ công (COP). Tuy nhiên, cần lưu ý cấu hình đúng vật liệu gioăng đàn hồi (EPDM, PTFE) để tránh rò rỉ.
• Kết nối ren vi sinh (SMS/DIN/Rắc-co): Thường sử dụng tại các điểm giao tiếp với máy bơm hoặc van vi sinh, mang lại kết cấu vững chắc hơn ngàm clamp nhưng vẫn duy trì khả năng tháo lắp linh hoạt.

Phân loại hình học: tê đều (equal tee) và tê giảm (reducing tee)

Động lực học chất lỏng yêu cầu kích thước của điểm phân nhánh phải đồng bộ với lưu lượng thiết kế của từng nhánh rẽ nhằm tránh sụt áp hoặc tăng tốc dòng chảy đột ngột.

• Tê đều (Equal Tee): Có ba cửa thoát sở hữu cùng một đường kính danh nghĩa (DN). Phù hợp cho việc chia đôi lưu lượng hoặc tích hợp các thiết bị đo lường (như cảm biến áp suất, nhiệt độ) vào đường ống chính mà không làm thay đổi tiết diện dòng chảy.
• Tê giảm (Reducing Tee): Nhánh rẽ vuông góc có kích thước nhỏ hơn so với trục chính. Cấu trúc này được sử dụng khi cần trích xuất một lượng nhỏ dung dịch (ví dụ: lấy mẫu, cấp phụ gia) hoặc khi nhánh phụ dẫn đến một thiết bị có công suất tiêu thụ thấp hơn, giúp duy trì vận tốc dòng chảy ổn định theo nguyên lý bảo toàn khối lượng.

Tiêu chuẩn thiết kế vô trùng và quy tắc L/D (dead leg rule)

Sự tồn tại của các nhánh phụ trên thân tê thường tạo ra các khoảng chết (dead legs) nếu van đóng cắt được đặt quá xa trục đường ống chính. Tại vùng nước đọng này, hóa chất CIP không thể tạo ra đủ lực xoáy để bóc tách vi khuẩn.

Khi thiết kế và chọn tê, các tổ chức như ASME BPE (Bioprocessing Equipment) và EHEDG quy định nghiêm ngặt về tỷ lệ L/D (chiều dài nhánh chết / đường kính nhánh). Tiêu chuẩn hiện đại yêu cầu tỷ lệ này phải ≤ 2:1 (thậm chí 1.5:1 đối với dược phẩm). Điều này có nghĩa là thiết kế hình học của tê vi sinh inox phải càng gọn gàng càng tốt, rút ngắn tối đa khoảng cách từ đường ống chính đến mặt bích hoặc ngàm clamp của nhánh phụ.

Hệ lụy của việc cấu hình sai hoặc lắp đặt tê vi sinh kém chất lượng

Việc xem nhẹ các thông số kỹ thuật hoặc sử dụng phụ kiện phân nhánh không đạt chuẩn sinh học sẽ trực tiếp đẩy nhà máy vào những kịch bản rủi ro mang tính hệ thống. Một quyết định định cỡ sai lầm hay việc lắp đặt một chiếc tê inox gia công kém có thể phá vỡ hoàn toàn nỗ lực kiểm soát chất lượng của toàn bộ chuỗi thiết bị thượng nguồn.

• Phát sinh hiện tượng xâm thực và biến tính nguyên liệu: Một chiếc tê inox gia công lệch tâm hoặc tồn tại gờ hàn thô ráp bên trong lòng ống sẽ sinh ra hiện tượng xâm thực (cavitation) khi dòng lưu chất chuyển hướng đột ngột. Sự nổ vỡ của các bọt khí cục bộ này tạo ra sóng xung kích, trực tiếp xé rách và phá hủy màng liên kết cấu trúc của các hỗn hợp nhũ tương nhạy cảm.
• Ăn mòn luyện kim và thảm họa nhiễm chéo sinh học: Việc chỉ định sai mác thép khiến phụ kiện nhanh chóng bị ăn mòn rỗ (pitting) dưới tác động của hóa chất tẩy rửa CIP. Các hố ăn mòn này, kết hợp với thiết kế sai lệch tỷ lệ L/D tạo ra các “góc chết” tại ngã ba phân nhánh, trở thành “ổ ươm” vi khuẩn kiên cố. Hậu quả là mầm bệnh sẽ liên tục gieo rắc vào dòng lưu chất vô trùng vừa đi qua cụm thanh trùng.
• Gây nhiễu loạn thủy lực và sụt áp toàn tuyến: Việc định cỡ sai kiểu tê (tê giảm hoặc tê đều) hoặc không đồng bộ chuẩn kết nối sẽ tạo ra rào cản vật lý tại điểm giao cắt. Sự nhiễu loạn vận tốc và sụt áp đột ngột không chỉ ép máy bơm tuần hoàn phải chạy quá tải, mà còn làm sai lệch tín hiệu của các cụm thiết bị đo lường hạ lưu.

Kết luận

Để xây dựng một hệ thống truyền tải an toàn, vô trùng và tối ưu thủy lực, việc lựa chọn vật tư không thể dựa vào phương pháp ước lượng. Nhà máy luôn cần sự tham vấn từ các chuyên gia cơ lưu chất để trực tiếp bóc tách bản vẽ kỹ thuật, đối chiếu dải áp suất, nhiệt độ và hóa chất tẩy rửa nhằm chỉ định chính xác cấu hình tê vi sinh inox, đảm bảo hiệu suất vận hành cao nhất trong suốt vòng đời dự án.

Việc chọn sai mác thép hay độ nhám bề mặt của một chiếc tê vi sinh inox có thể làm nhiễm khuẩn và phá hỏng toàn bộ mẻ sản xuất giá trị cao. Do đó, chuẩn hóa cấu hình vật tư ngay từ khâu thiết kế là chiến lược quản trị rủi ro bắt buộc đối với mọi dự án.

Là đơn vị phân phối và tư vấn chuyên sâu thiết bị cơ lưu chất, Huy Thành cung cấp đa dạng các dòng phụ kiện phân nhánh (SUS304, SUS316L) với đầy đủ chuẩn kết nối (Clamp, Hàn, SMS, DIN). Thay vì chỉ cung cấp sản phẩm, đội ngũ chuyên gia của chúng tôi sẽ trực tiếp bóc tách bản vẽ, đánh giá áp suất và yêu cầu làm sạch CIP/SIP để chỉ định giải pháp vật tư tối ưu nhất. Liên hệ ngay với Huy Thành để kiến tạo một mạng lưới truyền tải vô trùng, liền mạch và bảo vệ vững chắc biên lợi nhuận của nhà máy.
