Trong ngành công nghiệp thực phẩm, dược phẩm và hóa chất, việc đảm bảo an toàn vệ sinh cho hệ thống đường dẫn là yếu tố cốt lõi. Khi tìm kiếm các phụ kiện inox vi sinh, bạn sẽ thường xuyên bắt gặp thuật ngữ “chuẩn SMS”. Vậy tiêu chuẩn SMS là gì? Tiêu chuẩn này có đặc điểm gì nổi bật và kích thước quy đổi thực tế ra sao? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây để tránh mua nhầm phụ kiện cho hệ thống của mình.
Tiêu chuẩn SMS là viết tắt của Swedish Metric Standard (Tiêu chuẩn hệ mét của Thụy Điển). Đây là bộ tiêu chuẩn kỹ thuật quốc tế chuyên dụng để quy định kích thước, độ bóng bề mặt và phương thức kết nối cho hệ thống đường ống, van và phụ kiện inox vi sinh.
Ban đầu, tiêu chuẩn này được các kỹ sư Thụy Điển phát triển dành riêng cho ngành công nghiệp chế biến sữa. Nhờ tính tiện lợi, độ an toàn vệ sinh cao và kích thước đồng bộ, SMS nhanh chóng trở thành một trong những tiêu chuẩn vi sinh được áp dụng rộng rãi nhất trên toàn thế giới, đặc biệt là tại thị trường châu Âu và châu Á (trong đó có Việt Nam).
II. Đặc điểm của Tiêu Chuẩn SMS

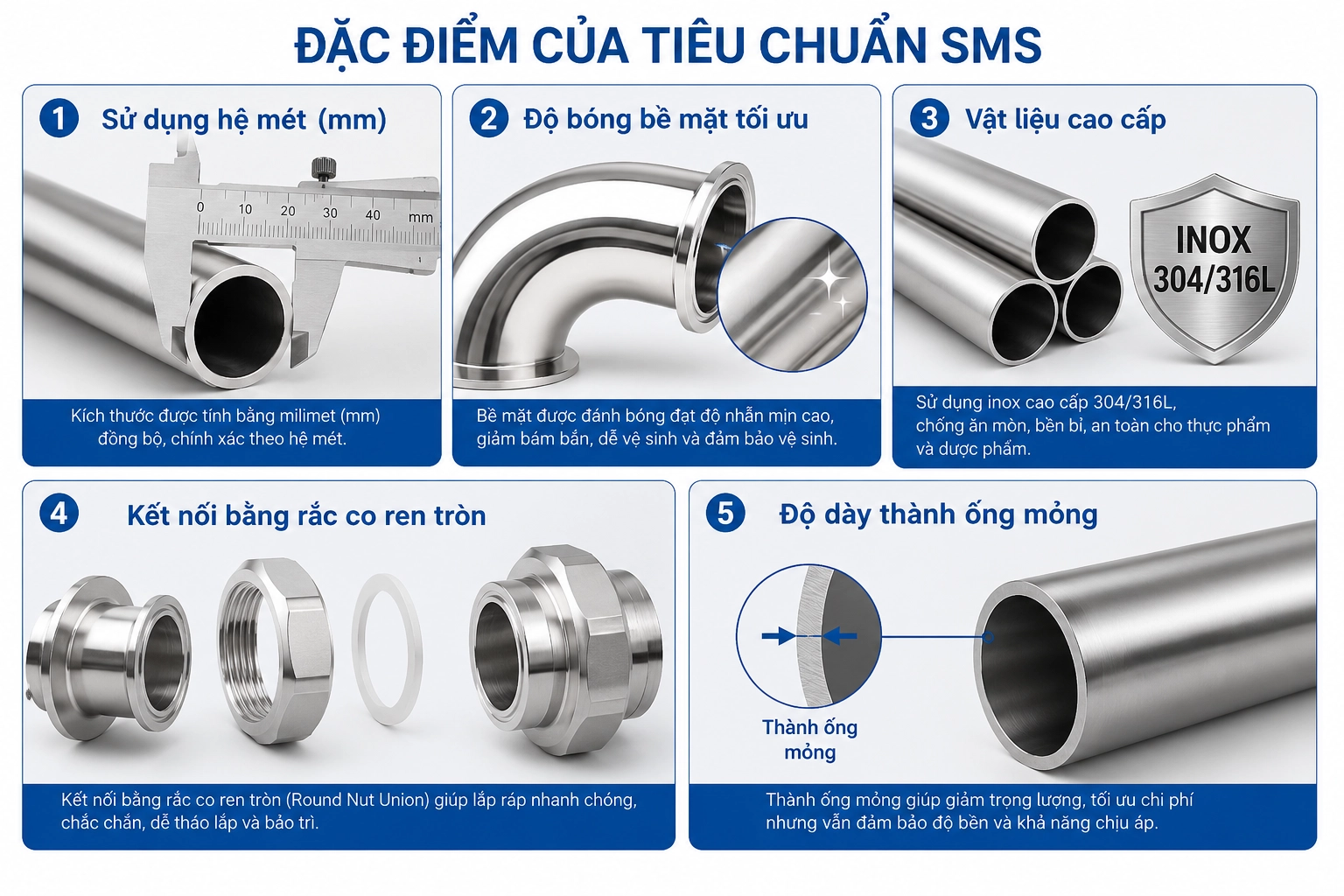

đặc điểm Của đường ống Chuẩn Sms
Hệ thống đường ống và phụ kiện tuân theo tiêu chuẩn SMS sở hữu các đặc tính kỹ thuật nghiêm ngặt nhằm đáp ứng môi trường vô trùng:
Sử dụng hệ mét (mm): Tất cả các thông số như đường kính ngoài (OD), đường kính trong (ID) và độ dày thành ống đều được tính bằng milimet, giúp việc đo lường và tính toán lắp đặt trở nên trực quan.
Độ bóng bề mặt tối ưu (Surface Roughness): Bề mặt bên trong ống được đánh bóng cực mịn với độ nhám thông thường đạt Ra 0.8 µm, hoặc Ra 0.4µm cho các yêu cầu khắt khe. Độ bóng cao giúp ngăn chặn tối đa sự bám dính của thực phẩm, hóa chất và sự hình thành của màng sinh học vi khuẩn.
Vật liệu cao cấp: Các thiết bị chủ yếu được chế tạo từ inox 304 (cho thực phẩm thông thường) hoặc inox 316L (cho dược phẩm hoặc môi trường có tính axit, tính kiềm cao).
Kết nối bằng rắc co ren tròn (SMS Union): Khớp nối rắc co SMS sử dụng kiểu ren tròn, thưa và bản ren to. Thiết kế này giúp người vận hành có thể tháo lắp bằng tay hoặc cờ lê chuyên dụng cực kỳ nhanh chóng để vệ sinh định kỳ.
Độ dày thành ống mỏng: Ống SMS thường có độ dày từ 1.2mm đến 2.0mm. Điều này giúp giảm trọng lượng toàn hệ thống, tối ưu chi phí vật liệu mà vẫn đảm bảo khả năng chịu áp suất làm việc tiêu chuẩn.
III. Ứng dụng của tiêu chuẩn SMS

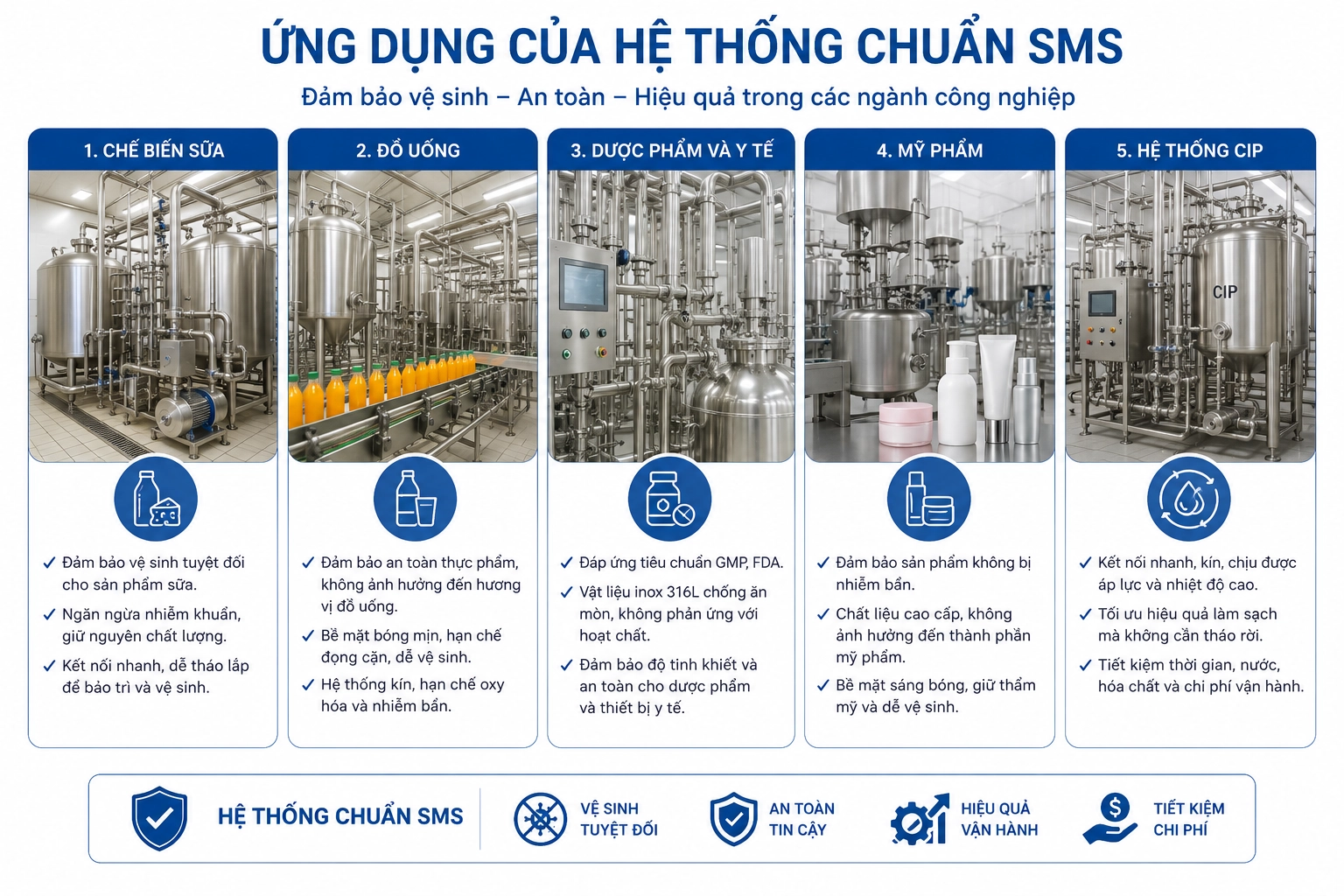

ứng Dụng Của Chuẩn Sms
Nhờ đặc tính “vi sinh” – sạch sẽ, không có góc chết và dễ dàng cọ rửa – tiêu chuẩn SMS là lựa chọn hàng đầu trong các dây chuyền sản xuất tự động hóa sau:
Ngành chế biến sữa: Đường ống dẫn sữa tươi, sữa tiệt trùng, sữa chua, phô mai từ bồn chứa đến máy đóng gói.
Ngành sản xuất đồ uống: Hệ thống nấu và dẫn bia, rượu, nước ngọt, nước trái cây ép.
Ngành dược phẩm và y tế: Đường ống dẫn nước cất tiêm, hệ thống pha chế thuốc dạng lỏng, siro, vắc-xin.
Ngành mỹ phẩm: Dây chuyền sản xuất kem dưỡng da, dầu gội, nước hoa, kem đánh răng.
Hệ thống vệ sinh tại chỗ (CIP/SIP): Các đường ống tuần hoàn hóa chất tẩy rửa và hấp tiệt trùng để làm sạch bồn chứa mà không cần tháo rời hệ thống.
IV. Bảng quy đổi SMS sang Inch và kích thước thực tế
Trong ngành phụ kiện đường ống, người mua thường có thói quen gọi kích thước theo Inch (hệ Mỹ) hoặc DN (Đường kính danh nghĩa). Tuy nhiên, phụ kiện SMS bắt buộc phải đo theo kích thước milimét thực tế (đường kính ngoài OD).
Dưới đây là bảng tra và quy đổi kích thước chuẩn SMS chính xác nhất:
Tên chuẩn SMS
Quy đổi sang Inch (“)
Đường kính ngoài (OD – mm)
Đường kính trong (ID – mm)
Độ dày thành ống (T – mm)
SMS 12.7
0.5
12.7
9.7
1.5
SMS 19.05
0.75
19.1
16.1
1.5
SMS 25.4
1
25.4
23
1.5
SMS 31.75
1.25
31.8
29.4
1.5
SMS 38.1
1.5
38.1
35.7
1.5
SMS 50.8
2
50.8
48.4
1.5
SMS 63.5
2.5
63.5
60.3
2
SMS 76.2
3
76.1
72.9
2
SMS 89
3.5
88.9
84.9
2
SMS 101.6
4
101.6
97.6
2
SMS 114
4.5
3
SMS 140
5
3
V. Phân biệt tiêu chuẩn SMS với các tiêu chuẩn ống vi sinh khác
Việc mua nhầm phụ kiện giữa các tiêu chuẩn xảy ra rất thường xuyên do chúng có vẻ ngoài tương đồng. Dưới đây là cách phân biệt SMS với hai tiêu chuẩn đối thủ lớn nhất:

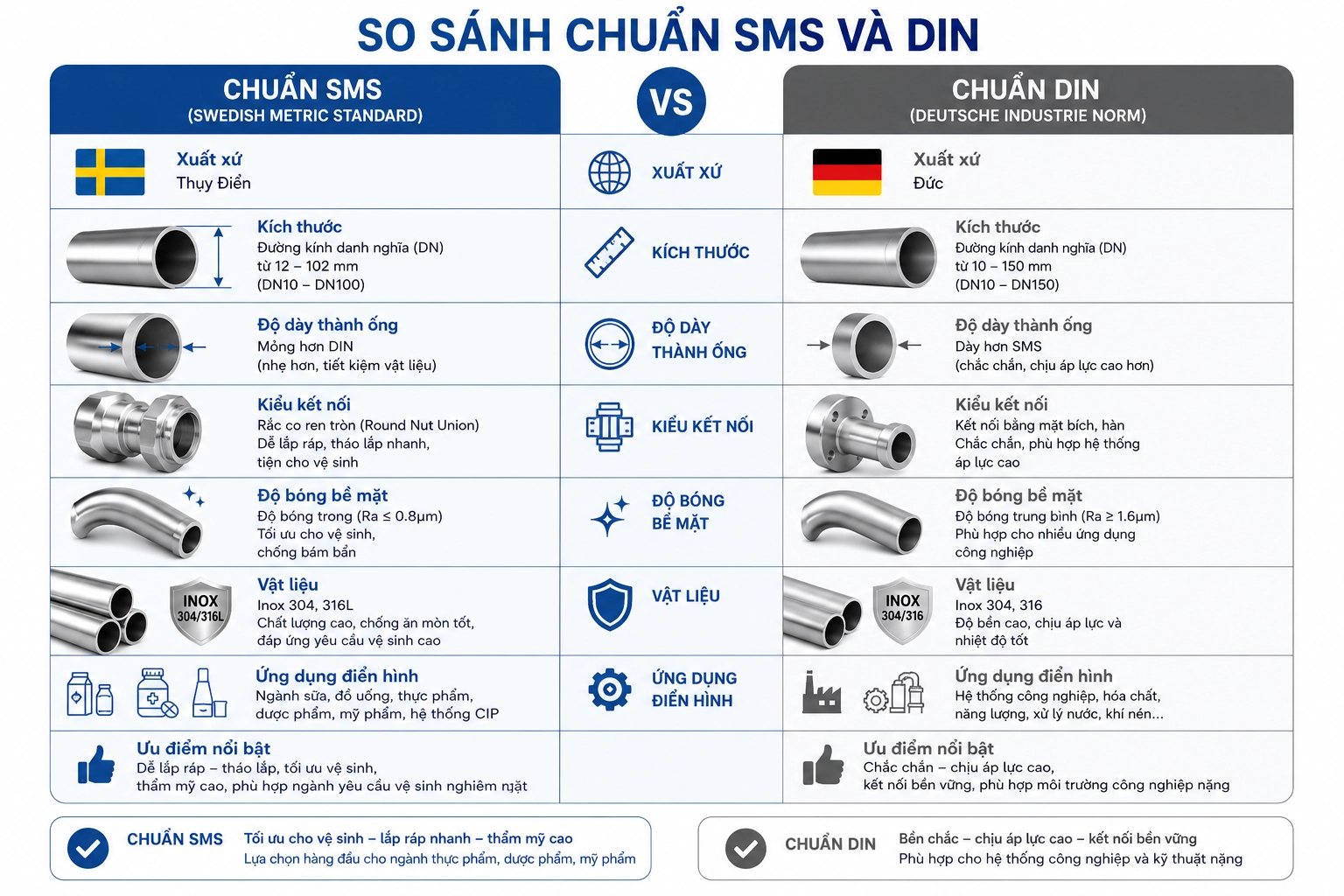

1. Tiêu chuẩn SMS (Thụy Điển) và Tiêu chuẩn DIN 11850 (Đức)
Đây là hai tiêu chuẩn châu Âu dễ bị nhầm nhất vì cùng sử dụng hệ đo lường mét (mm).
Đường kính ngoài (OD): Kích thước OD của SMS luôn là số chẵn gọn gàng (25mm, 38mm, 51mm). Trong khi đó, chuẩn DIN lại có kích thước OD lẻ và lớn hơn (Ví dụ: DN25 của DIN có OD là 28mm hoặc 29mm; DN40 của DIN có OD là 41mm).
Bước ren và đai ốc: Đai ốc rắc co SMS có ren dạng tròn, thưa, thân đai ốc có từ 4 đến 6 rãnh lồi ngoài để vặn móc. Đai ốc DIN sử dụng ren hệ mét nhuyễn hơn, khía rãnh vuông chìm dọc theo thân đai ốc. Hai loại này không thể vặn khớp vào nhau.
Hệ đo lường: 3A và ASME BPE dựa hoàn toàn trên kích thước Inch thực tế của Mỹ.
Khác biệt kích thước: Ở các size nhỏ, OD của 3A và SMS gần như trùng nhau (ví dụ bản 1″ đều quanh mức 25mm – 25.4mm). Tuy nhiên, ở các kích thước lớn từ 3″ trở lên, sự sai lệch xuất hiện rất rõ rệt. Chuẩn SMS kích thước 4″ có OD lên tới 104mm, trong khi chuẩn 3A size 4″ có OD đúng bằng 101.6mm.
Kiểu kết nối đặc trưng: Chuẩn 3A/ASME BPE chuộng kết nối bằng khớp nối nhanh Tri-Clamp (cùm kẹp), trong khi SMS nổi tiếng và được nhận diện phổ biến nhất bằng mối nối rắc co ren (Union).
Kết luận
Hy vọng bài viết đã giúp bạn làm rõ khái niệm tiêu chuẩn SMS là gì cũng như nắm lòng bảng kích thước quy đổi thực tế. Việc hiểu chính xác thông số kỹ thuật của đường ống vi sinh chuẩn SMS sẽ giúp doanh nghiệp tối ưu chi phí vật tư, tránh mua nhầm thiết bị gây rò rỉ và gián đoạn dây chuyền sản xuất.
Nếu bạn đang tìm kiếm các dòng ống inox vi sinh, rắc co, van bướm hay gioăng cao su chuẩn SMS chất lượng cao, hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và nhận báo giá ưu đãi nhất!
