Van Bướm Tay Gạt Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

Trong thiết kế mạng lưới cơ lưu chất, việc kiểm soát và điều tiết dòng chảy đòi hỏi những thiết bị đóng cắt nhanh chóng, chính xác và có độ bền cơ học cao. Van bướm tay gạt đang trở thành tiêu chuẩn lắp đặt phổ biến nhất trong các nhà máy hiện đại nhờ thiết kế nhỏ gọn, tối ưu không gian và khả năng vận hành linh hoạt.

Tuy nhiên, để cấu hình một hệ thống đạt chuẩn an toàn, các kỹ sư không chỉ cần hiểu thấu đáo về đặc tính vật liệu mà còn phải nắm bắt được các yếu tố định hình giá van bướm tay gạt nhằm kiểm soát tốt chi phí đầu tư ban đầu (CAPEX). Bài viết chuyên khảo dưới đây sẽ giải phẫu chi tiết cấu trúc cơ khí, phân loại các chuẩn luyện kim và cung cấp bộ tiêu chuẩn giúp doanh nghiệp đưa ra quyết định lựa chọn thiết bị chuẩn xác nhất.

Bản chất cơ học và nguyên lý vận hành của van bướm tay gạt

Trước khi ứng dụng vào hệ thống, người thiết kế cần hiểu rõ cấu trúc động lực học của thiết bị. Khác với van bi hay van cầu, van bướm sở hữu một cơ chế đóng mở từ tâm ưu việt, giúp giảm thiểu đáng kể kích thước khối (Face-to-face dimension) trên đường ống. Dưới đây là sự phân tích chi tiết về các cụm chi tiết cơ khí và nguyên lý truyền động cốt lõi của thiết bị.

Cấu tạo chi tiết cụm cơ khí

Một cụm van bướm hoàn chỉnh được cấu thành từ các module cơ khí lắp ghép với độ dung sai cực thấp nhằm đảm bảo tính làm kín tuyệt đối.

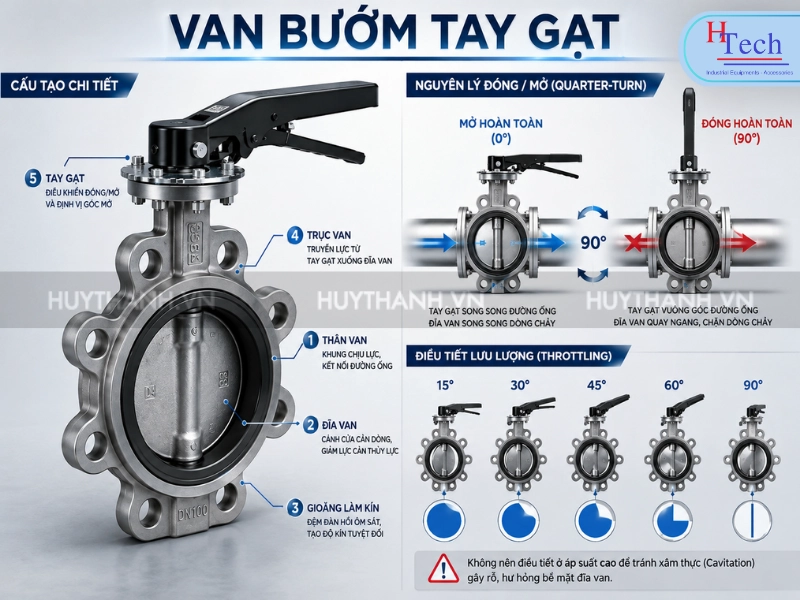

• Thân van (Body): Khung chịu lực chính, được đúc nguyên khối, có thiết kế các tai bích (Wafer, Lug) hoặc nối kẹp (Clamp) để định vị cố định trên đường ống.
• Đĩa van (Disc): Bộ phận đóng vai trò như một cánh cửa cản dòng. Đĩa van có dạng hình tròn, mỏng dẹt, được gia công bề mặt nhẵn để giảm thiểu lực cản thủy lực khi dòng chảy đi qua.
• Trục van (Stem): Trục kim loại truyền lực từ tay gạt xuống đĩa van, thường được làm từ các loại thép hợp kim cứng cấp để chịu được mô-men xoắn lớn.
• Gioăng làm kín (Seat/Seal): Vòng đệm đàn hồi (EPDM, PTFE, Viton) ôm sát bên trong thân van. Khi van đóng, đĩa van sẽ ép chặt vào lớp gioăng này tạo ra trạng thái làm kín (Zero leakage).
• Cụm tay gạt (Lever): Bộ phận điều khiển ngoại vi, được thiết kế dưới dạng mỏ vịt có khóa ngàm hoặc tay kéo mâm răng cưa, giúp cố định góc mở của đĩa van tại nhiều vị trí khác nhau.

Động lực học và nguyên lý đóng mở

Van bướm tay gạt thuộc nhóm thiết bị đóng mở góc phần tư (Quarter-turn valve). Cơ chế vận hành diễn ra vô cùng nhanh chóng và trực quan thông qua góc xoay 90 độ.

• Khi tay gạt nằm song song với đường ống, đĩa van cũng xoay song song với hướng dòng chảy, thiết bị mở hoàn toàn (Full open), cho phép lưu lượng đi qua với mức sụt áp thấp nhất.
• Khi tác dụng lực kéo ngàm và xoay tay gạt vuông góc với đường ống, trục van truyền động ép đĩa van quay ngang, chặn đứng hoàn toàn dòng chảy.

Thông qua đĩa răng cưa định vị, kỹ sư có thể chốt tay gạt ở các góc 15°, 30°, 45°,… để điều tiết lưu lượng (Throttling). Tuy nhiên, không nên lạm dụng tính năng này ở áp suất cao để tránh rủi ro xâm thực (Cavitation) làm rỗ bề mặt đĩa van.

Đặc điểm, vai trò của van bướm tay gạt trong đường ống

Sự xuất hiện của van bướm đã giải quyết bài toán về không gian và tải trọng cho các mạng lưới đường ống công nghiệp. Việc chỉ định đúng thiết bị không chỉ giúp luân chuyển lưu chất an toàn mà còn mang lại những lợi điểm lớn về mặt vận hành. Những ưu điểm kỹ thuật khiến thiết bị này trở thành lựa chọn ưu tiên bao gồm:

• Tốc độ đáp ứng nhanh: Thao tác gạt 90 độ cho phép ngắt dòng chảy lập tức trong các tình huống khẩn cấp, vượt trội hơn thao tác xoay nhiều vòng của van cổng (Gate valve).
• Tối ưu tải trọng bệ đỡ: Trọng lượng nhẹ và kích thước mỏng giúp giảm ứng suất uốn (Bending stress) tác dụng lên hệ thống giá đỡ đường ống, đặc biệt quan trọng trong các module lắp ghép trên cao.
• Chi phí hiệu quả (Cost-effectiveness): Ở các kích thước đường ống lớn (từ DN50 đến DN200), van bướm mang lại bài toán kinh tế vượt trội so với van bi nhờ tiết kiệm đáng kể khối lượng kim loại chế tạo thân van.

Phân loại các dòng van bướm tay gạt theo cấu trúc luyện kim

Sự thành bại của một điểm nghẽn thủy lực không nằm ở nguyên lý cơ học, mà phụ thuộc hoàn toàn vào tính tương thích luyện kim. Việc phân loại van bướm tay gạt dựa trên cấu trúc vật liệu sẽ giúp doanh nghiệp định hình chính xác giải pháp cho từng dạng môi chất.

Van bướm tay gạt inox công nghiệp

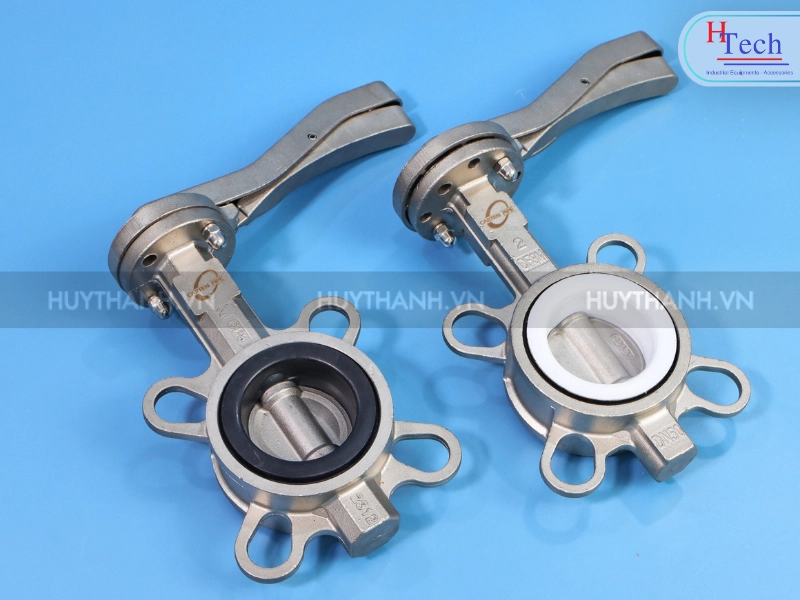

Đây là dòng van tiêu chuẩn được đúc từ thép không gỉ nguyên khối (Inox 304 hoặc Inox 316), mang lại khả năng chống ăn mòn hóa học xuất sắc. Bề mặt van thường được xử lý phun cát mờ, kết nối dạng Wafer (ép bích) hoặc Mặt bích tiêu chuẩn (JIS, DIN, ANSI). Thường được kết hợp với lớp lót gioăng PTFE (Teflon) để mở rộng biên độ chịu nhiệt và hóa chất.

Ứng dụng tiêu biểu: Các nhà máy xử lý nước cấp, hệ thống HVAC, đường ống dẫn hóa chất vô cơ nồng độ thấp, và trạm luân chuyển dung môi công nghiệp.

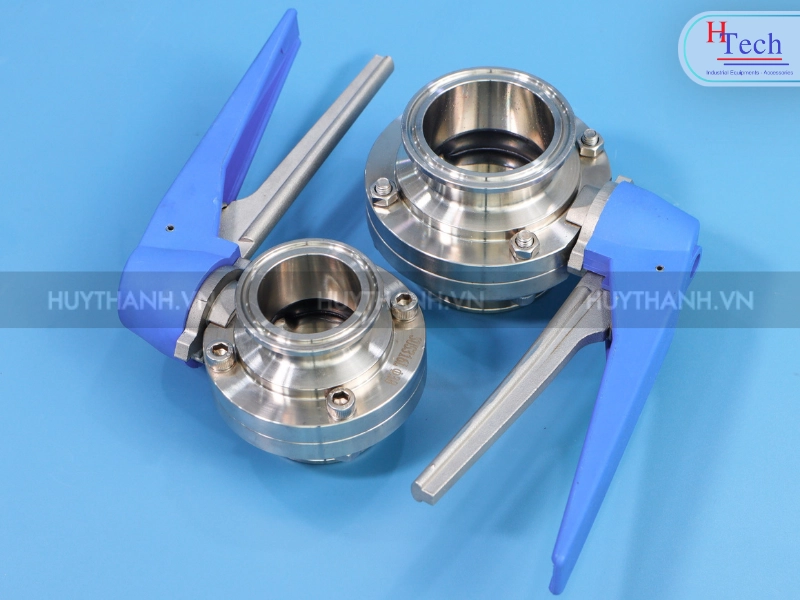

Van bướm vi sinh tay gạt

Đối với các ngành công nghiệp đòi hỏi độ tinh khiết tuyệt đối, van bướm vi sinh không chỉ là một thiết bị cơ khí mà còn là một chốt chặn bảo vệ an toàn sinh học. Thiết bị được chế tạo hoàn toàn từ Inox 304 hoặc Inox 316L (Low Carbon) để triệt tiêu hiện tượng kết tủa cacbua. Toàn bộ bề mặt tiếp xúc lưu chất (Wetted parts) được đánh bóng điện hóa đạt độ nhám Ra ≤ 0.8μm, triệt tiêu mọi không gian lưu trú của bào tử nấm mốc và vi khuẩn.

Thiết kế kết nối ngàm Clamp (Tri-clamp) hoặc ren vi sinh (DIN 11851) giúp tháo lắp vệ sinh dễ dàng, tương thích hoàn toàn với các quy trình tiệt trùng tại chỗ (CIP/SIP).

Ứng dụng tiêu biểu: Dây chuyền sản xuất vắc-xin, nước cất y tế, chế biến sữa, bia rượu, và chiết rót đồ uống F&B.

Cách lựa chọn van bướm tay gạt phù hợp

Việc cấu hình sai thiết bị đóng cắt sẽ dẫn đến thảm họa rò rỉ hóa chất hoặc nhiễm khuẩn chéo. Quy trình đánh giá vật tư cần được các kỹ sư tuân thủ nghiêm ngặt theo các hệ quy chiếu dưới đây. Các tiêu chí kỹ thuật cốt lõi để đưa ra quyết định bao gồm:

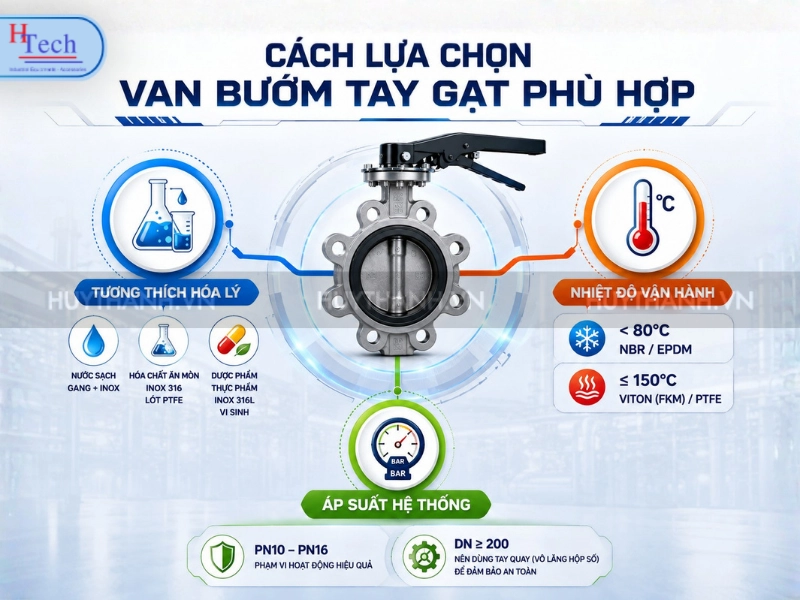

• Tương thích hóa lý: Xác định rõ nồng độ, tính axit/kiềm của môi chất. Nước sạch có thể dùng thân Gang đĩa Inox. Hóa chất ăn mòn bắt buộc dùng thân Inox 316 lót PTFE. Dược phẩm và thực phẩm yêu cầu chuẩn Inox 316L vi sinh kết hợp gioăng EPDM hoặc Silicone đạt chứng nhận FDA.
• Nhiệt độ vận hành (Peak Temperature): Nhiệt độ tỷ lệ thuận với tốc độ trương nở và phá hủy của gioăng cao su. Môi trường dưới 80°C phù hợp với NBR/EPDM. Khi hệ thống gia nhiệt đến 150°C (như hơi nóng SIP), bắt buộc phải nâng cấp lên gioăng Viton (FKM) hoặc PTFE.
• Áp suất hệ thống (Pressure Rating): Van bướm tay gạt thường chịu tải tốt ở ngưỡng PN10 đến PN16. Cần lưu ý giới hạn về mô-men xoắn của sức người: Đối với các đường ống kích thước quá lớn (từ DN200 trở lên), áp lực dòng chảy tác dụng lên đĩa van là cực lớn, hệ thống lúc này nên chuyển từ “tay gạt” sang “tay quay” (vô lăng hộp số) để đảm bảo an toàn khi thao tác.

Giá van bướm tay gạt hiện nay: các yếu tố quyết định chi phí đầu tư

Trên thị trường vật tư cơ điện, dải giá của thiết bị đóng cắt có sự phân hóa rất mạnh. Sự chênh lệch này không đến từ sự độc quyền thương hiệu, mà phản ánh trực tiếp giá trị của nền tảng luyện kim và tiêu chuẩn kiểm định an toàn. Việc thẩm định báo giá cần được đối chiếu qua lăng kính của các cấu thành chi phí sau:

• Chất lượng hợp kim kim loại: Thân Inox 316/316L luôn có chi phí gia công và giá thành nguyên liệu đắt hơn khoảng 20-30% so với Inox 304, nhờ sự hiện diện của nguyên tố Molybdenum giúp gia cường khả năng chống rỗ gỉ.
• Đẳng cấp của gioăng làm kín (Seat material): Một cụm van lót Teflon (PTFE) nguyên sinh để chịu hóa chất sẽ có mức định giá cao hơn hẳn so với các dòng sử dụng cao su EPDM hoặc NBR tiêu chuẩn dùng cho xử lý nước.
• Chuẩn bề mặt và chứng nhận quốc tế: Nhóm van vi sinh yêu cầu số giờ gia công đánh bóng cao hơn nhiều so với van công nghiệp đúc thô. Ngoài ra, việc thiết bị sở hữu các chứng nhận quốc tế như FDA (vệ sinh an toàn), 3-A Sanitary hay chuẩn phòng cháy nổ ATEX cũng là yếu tố định hình giá trị cao cấp của sản phẩm.
• Quy mô kích thước (DN): Kích thước đường kính định danh (Nominal Diameter) càng lớn, khối lượng vật liệu đúc càng nhiều, kéo theo chi phí sản xuất và giá thành sẽ tăng tuyến tính theo biểu đồ.
