Mạng lưới cơ lưu chất luôn tiềm ẩn rủi ro tăng áp đột ngột, đòi hỏi sự hiện diện của van an toàn như một chốt chặn bảo vệ cuối cùng. Đối với các dây chuyền thực phẩm, đồ uống hay dược phẩm, việc cấu hình thiết bị này không chỉ dừng lại ở chức năng xả áp mà còn phải tích hợp đồng bộ với hệ thống van inox, van inox công nghiệp và phụ kiện inox đường ống để duy trì tiêu chuẩn vô trùng khắt khe.
Bản chất cơ học và nguyên lý vận hành của van an toàn
Theo tiêu chuẩn ISO 4126, van an toàn (safety valve) là thiết bị tự động xả lưu chất bằng chính năng lượng của dòng chảy nhằm ngăn chặn tình trạng quá áp cục bộ. Trong phần lớn vòng đời vận hành, thiết bị này duy trì trạng thái đóng kín tuyệt đối và chỉ kích hoạt khi hệ thống vượt quá ngưỡng an toàn cho phép.
Cơ chế cân bằng lực cơ học
Hoạt động của van an toàn dựa trên sự đối trọng vật lý giữa lực nén cơ học của lò xo và áp lực từ lưu chất tác dụng lên diện tích đĩa van (F = P x A)
Trạng thái tĩnh: Áp suất hệ thống nhỏ hơn lực nén lò xo, đĩa van bị ép chặt vào đế (seat), ngăn chặn hoàn toàn dòng chảy.
Trạng thái động: Khi áp suất lưu chất (P) tăng đột biến làm lực đẩy (F) thắng được lực lò xo, van tự động nhấc đĩa, tạo khoảng trống để lưu chất thoát ra ngoài.
Trạng thái phục hồi: Khi lưu lượng được xả đi, áp suất hệ thống hạ nhiệt, lực lò xo đẩy đĩa van đóng kín trở lại, thiết lập lại chu trình vận hành bình thường.

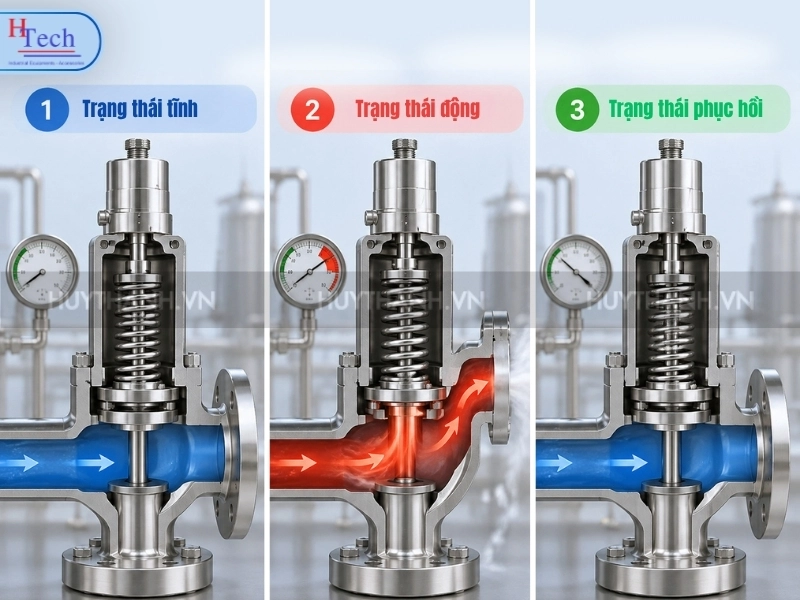

Hoạt động của van an toàn dựa trên sự đối trọng vật lý giữa lực nén cơ học của lò xo và áp lực từ lưu chất
Các thông số áp suất quyết định hiệu suất xả
Tên gọi hay kích thước định danh không phản ánh năng lực bảo vệ thực tế của thiết bị. Kỹ sư hệ thống cần kiểm soát chặt chẽ 4 biến số nhiệt động lực học sau:
Thông số kỹ thuật
Định nghĩa & ảnh hưởng đến hệ thống
Set pressure (Áp suất cài đặt)
Ngưỡng áp suất đầu vào khiến đĩa van bắt đầu nhấc khỏi seat. Tuyệt đối không được nhầm lẫn thông số này với áp suất làm việc bình thường của đường ống.
Overpressure (Áp suất vượt ngưỡng)
Mức áp suất cần tăng thêm sau khi van đã mở (set pressure) để thiết bị có thể đạt được công suất giải phóng lưu lượng như thiết kế.
Blowdown (Độ chênh lệch đóng)
Khoảng cách áp suất giữa thời điểm van mở và thời điểm van đóng kín trở lại. Nếu khoảng Blowdown quá hẹp, van sẽ gặp hiện tượng đóng/mở liên tục gây mất ổn định.
Back pressure (Áp suất đối áp)
Lực cản sinh ra tại hệ thống đường ống xả. Back pressure quá lớn sẽ triệt tiêu lực đẩy của lưu chất, làm sai lệch thời điểm mở của van.
Sự ngộ nhận về kích thước: Không chọn van an toàn theo đường kính ống
Sai lầm kinh điển và nguy hiểm nhất trong thiết kế cơ lưu chất là chọn van an toàn có đường kính (DN) bằng đúng với kích thước đường ống hiện hữu. Tiêu chuẩn API 520 Part I quy định rõ việc xác định kích thước (sizing) phải dựa trên năng lực giải phóng lưu lượng (relief load).
Năng lực xả phụ thuộc vào tiết diện dòng chảy hữu hiệu (orifice area) nằm bên trong cụm seat, không phụ thuộc vào kích thước mặt bích kết nối bên ngoài.
Hai hệ thống cùng sử dụng đường ống vi sinh 50.8 mm có thể yêu cầu công suất xả hoàn toàn khác nhau. Dây chuyền thứ nhất chỉ chịu giãn nở nhiệt nhẹ, trong khi dây chuyền thứ hai có thể đối mặt với kịch bản kẹt van đầu ra khi bơm công suất lớn đang chạy. Khối lượng lưu chất cần giải phóng (relief load) ở kịch bản hai là khổng lồ, đòi hỏi một cấu hình van phức tạp hơn hẳn.

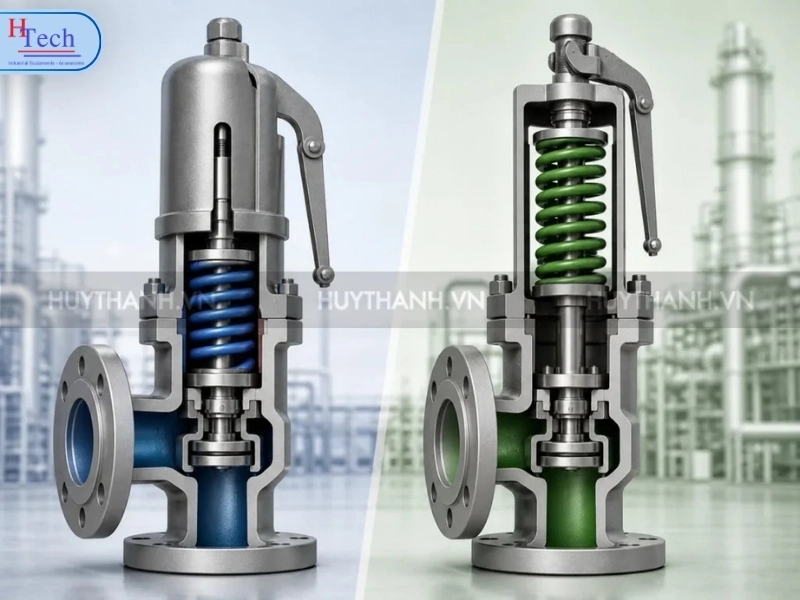

Việc xác định kích thước van an toàn phải dựa trên năng lực giải phóng lưu lượng
Tiêu chuẩn vật liệu inox của van an toàn trong môi trường vi sinh
Đối với ngành công nghiệp vi sinh, cụm van xả áp phải giải quyết đồng thời bài toán chịu áp lực cơ học, chống ăn mòn hóa học và đáp ứng khả năng tẩy rửa tại chỗ (CIP/SIP).
Inox 304 (SUS304): Chống gỉ sét tốt, phù hợp cho các vị trí đường ống khí nén, hơi nóng phụ trợ hoặc các ứng dụng không tiếp xúc trực tiếp với hóa chất ăn mòn, mang lại hiệu quả tối ưu về mặt ngân sách.
Inox 316L (SUS316L): Cấu trúc hợp kim được bổ sung ~2.1% Molybdenum, gia cường khả năng chống ăn mòn rỗ trước các môi trường chứa ion Clorua hoặc hóa chất tẩy rửa CIP mạnh. Đây là vật liệu bắt buộc cho các bề mặt tiếp xúc trực tiếp với sản phẩm (wetted parts).
Thiết kế Hygienic Design: Bề mặt kim loại tiếp xúc lưu chất phải được đánh bóng điện hóa đạt độ nhám Ra ≤ 0.8μm. Cấu trúc van không được chứa các góc chết (dead legs) để ngăn chặn hoàn toàn nguy cơ tích tụ vi sinh vật.

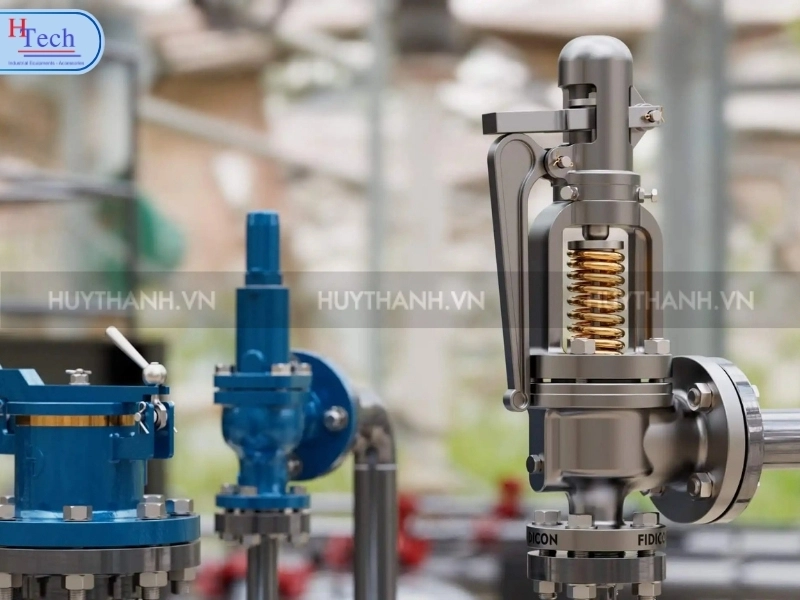

Chất liệu của van an toàn phải chịu được áp lực cơ học, chống ăn mòn hóa học và đáp ứng quy trình CIP/SIP
Quy trình cấu hình van an toàn cho hệ thống
Để yêu cầu kỹ thuật được chuyển hóa chính xác thành thiết bị thực tế, kỹ sư thiết kế cần xây dựng bảng dữ liệu (datasheet) tuân thủ chặt chẽ các bước sau:
Phân tích lưu chất: Xác định trạng thái pha (khí, lỏng, hơi), tỷ trọng, độ nhớt và tính ăn mòn của dòng chảy.
Đánh giá giới hạn chịu tải: Xác định baseline áp suất vận hành bình thường và giới hạn chịu áp tối đa (MAWP) của bồn chứa hoặc đường ống cần bảo vệ.
Thiết lập Set pressure: Tính toán áp suất cài đặt sao cho duy trì một biên độ an toàn đủ rộng so với áp suất làm việc, tránh tình trạng dao động áp suất thông thường làm van mở ngoài ý muốn.
Xây dựng kịch bản quá áp: Xác định nguyên nhân tồi tệ nhất gây tăng áp (tắc nghẽn đường ống, hỏa hoạn, lỗi điều khiển) để tính toán chính xác lưu lượng cần xả (Relief load).
Chỉ định vật liệu & kết nối: Lựa chọn mác thép SUS304/SUS316L tương thích hóa chất, đồng thời cấu hình chuẩn kết nối (như ngàm SMS) để đồng bộ hoàn toàn với mạng lưới hiện hữu.

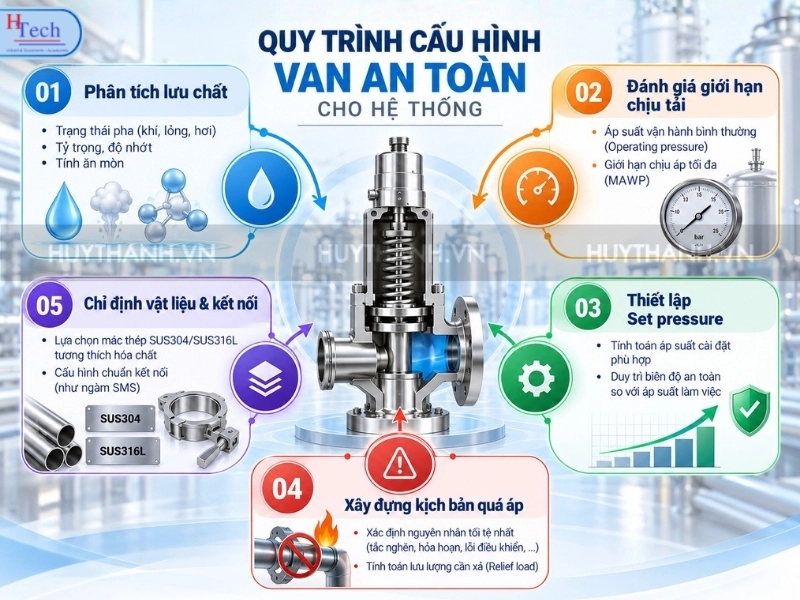

Quy trình thiết lập cấu hình van an toàn cho hệ thống
Cách hạn chế rủi ro trong thi công và thiết kế đường ống
Khả năng bảo vệ của cụm van an toàn sẽ bị vô hiệu hóa nếu hệ thống đường ống dẫn hướng (piping) được thiết kế sai nguyên lý động lực học. Tiêu chuẩn API 520 Part II đặt ra những ràng buộc thi công khắt khe nhằm bảo vệ toàn vẹn hệ thống.
Kiểm soát tổn thất áp suất đầu vào (Inlet pressure drop): Tiêu chuẩn API quy định tổn thất áp suất từ bồn chứa đến đầu vào của van không được vượt quá 3% áp suất cài đặt. Việc sử dụng ống dẫn quá dài hoặc bố trí nhiều góc cua (co, tê) sẽ gây ra hiện tượng van đóng mở liên tục (chattering), phá vỡ cơ cấu cơ khí nội bộ.
Tuyệt đối không cô lập thiết bị bảo vệ: Việc tự ý lắp đặt thêm van khóa (isolation valve) giữa thiết bị cần bảo vệ và van an toàn là hành động sai nguyên tắc an toàn công nghiệp, trừ khi có hệ thống khóa liên động (interlock) và quy trình vận hành cực kỳ nghiêm ngặt.
Định tuyến đường xả: Cần đánh giá kỹ áp suất đối áp (back pressure) tại đầu ra. Lưu chất phải được dẫn đến khu vực xả an toàn, có khả năng thoát nước (drainage) tốt để tránh đọng chất lỏng gây gỉ sét lò xo hoặc tạo áp suất ngược làm kẹt đĩa van.
Huy Thành: Hệ sinh thái van an toàn và phụ kiện inox công nghiệp
Tự hào là đơn vị phân phối vật tư cơ lưu chất chuyên sâu, Huy Thành cung cấp hệ sinh thái thiết bị bảo vệ áp suất đồng bộ, loại bỏ hoàn toàn các rủi ro lệch chuẩn kết nối, giúp nhà thầu tối ưu hóa thời gian thi công.
Van an toàn vi sinh Carten Pipe (Đài Loan): Thiết bị được gia công tinh xảo, đáp ứng chuẩn kết nối vi sinh SMS phổ biến. Cung cấp hai tùy chọn vật liệu SUS304 và SUS316L nhằm tương thích với mọi cấp độ môi chất.
Đa dạng kích thước và cấu hình vận hành: Sẵn kho các dải kích thước van thông dụng như 38.1 mm và 50.8 mm. Tùy thuộc vào yêu cầu xả áp định kỳ của nhà máy, kỹ sư có thể lựa chọn phiên bản cơ cấu xả tự động tiêu chuẩn hoặc phiên bản tích hợp tay xả áp cưỡng bức.
Đồng bộ mạng lưới piping: Ưu thế của Huy Thành nằm ở việc cung cấp giải pháp trọn gói. Cụm van an toàn của bạn sẽ được kết nối hoàn hảo vào mạng lưới van inox công nghiệp (van bướm, van bi vi sinh) và hệ sinh thái phụ kiện inox đường ống với độ dung sai lắp ghép bằng 0.
Một thiết bị bảo vệ áp suất chỉ phát huy tối đa công năng khi được đặt vào đúng hệ quy chiếu động lực học. Thay vì chỉ cung cấp thông số “kích thước mặt bích”, hãy gửi cho đội ngũ chuyên gia tại Huy Thành bản tóm tắt về đặc tính lưu chất, áp suất làm việc, kịch bản quá áp và tiêu chuẩn đường ống của dự án. Chúng tôi sẽ bóc tách dữ liệu và mang đến một cấu hình van an toàn chuẩn vi sinh, bền bỉ và tối ưu chi phí vòng đời thiết bị nhất cho nhà máy của bạn.
