Bơm Bùn Trục Vít: Giải Pháp Đột Phá Cho Lưu Chất Đặc Và Mài Mòn

Bơm bùn trục vít hiện nay đã trở thành một trong những dòng máy bơm công nghiệp cốt lõi, đóng vai trò không thể thay thế trong việc giải quyết bài toán vận chuyển các loại bùn đặc, bùn hoạt tính hay các chất lỏng có độ nhớt cực cao tại các nhà máy sản xuất. Về bản chất kỹ thuật, đây là dòng máy bơm trục vít được thiết kế, tối ưu hóa cấu trúc cơ khí và vật liệu chế tạo đặc thù để chuyên phục vụ cho mục đích bơm hút và di chuyển các loại bùn thải hoặc bùn nguyên liệu công nghiệp.

Trong bối cảnh các tiêu chí kỹ thuật vận hành và bảo vệ môi trường ngày càng khắt khe, việc thấu hiểu sâu sắc về thiết bị này là yếu tố sống còn giúp doanh nghiệp tối ưu chi phí. Bài toán chuyên sâu dưới đây từ đội ngũ kỹ sư Huy Thành sẽ cung cấp cho các kỹ sư, nhà quản lý hoặc đối tác thương mại cái nhìn toàn diện nhất về ứng dụng, cấu tạo cũng như kinh nghiệm thực chiến khi lựa chọn thiết bị này.

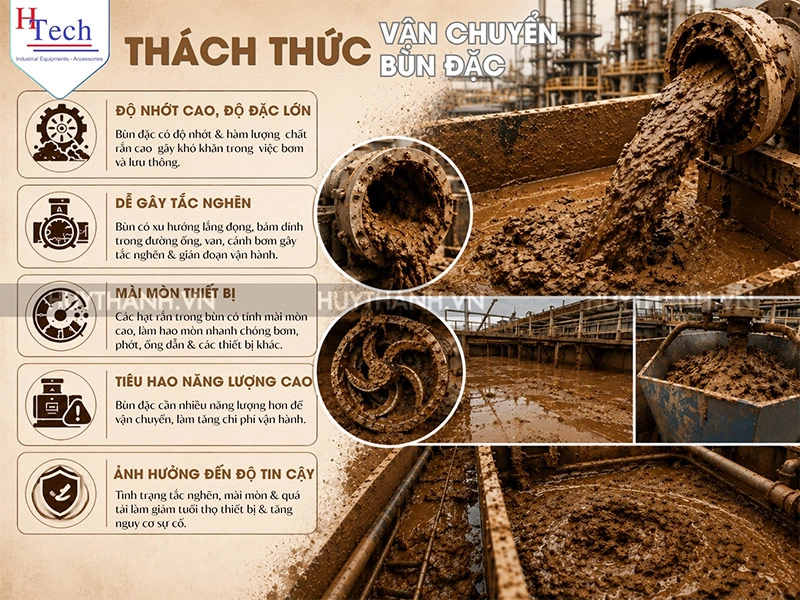

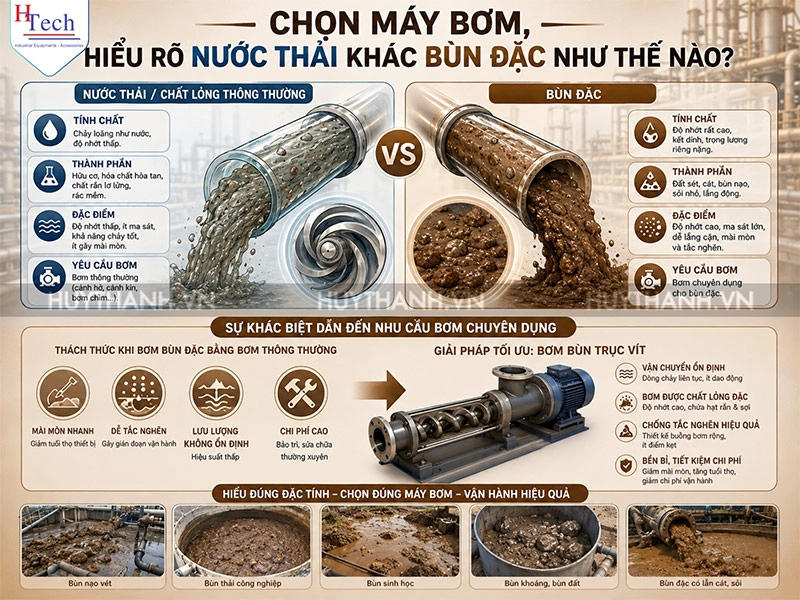

Thách thức trong việc vận chuyển bùn đậm đặc tại các dây chuyền sản xuất

Vận chuyển bùn thải hoặc các dạng chất lỏng đậm đặc luôn là một trong những bài toán hóc búa nhất đối với các kỹ sư cơ điện và vận hành nhà máy. Không giống như nước sạch hay các chất lỏng thông thường, bùn công nghiệp sở hữu những đặc tính vật lý và hóa học cực kỳ phức tạp: độ nhớt biến động lớn, chứa hàm lượng hạt rắn có tính mài mòn cao, cấu trúc bông bùn dễ bị phá vỡ dưới lực cắt lớn, và thường kèm theo các hóa chất ăn mòn độc hại.

Khi cố gắng sử dụng các dòng máy bơm ly tâm truyền thống để tải bùn, hệ thống sẽ ngay lập tức đối mặt với hiện tượng xâm thực, rách phốt, hoặc cánh bơm bị mài mòn vẹt đi chỉ sau một thời gian ngắn vận hành. Sự trồi sụt về lưu lượng và áp suất này không chỉ làm giảm hiệu suất tổng thể của dây chuyền, mà còn làm gián đoạn nghiêm trọng tiến độ của các thiết bị phía sau như máy ép bùn hay tháp lọc, đẩy chi phí bảo trì và dừng máy lên mức cực kỳ tốn kém.

Bản chất kỹ thuật: Định nghĩa, nguyên lý hoạt động & cấu tạo chi tiết

Để vượt qua những đặc tính phức tạp của lưu chất bùn thô và bùn công nghiệp, hệ thống đòi hỏi một cấu trúc thủy lực chuyên biệt dựa trên nền tảng dịch chuyển tích cực.

Định nghĩa chung

Bơm bùn trục vít (tên tiếng Anh chuyên ngành thường gọi là Progressive Cavity Pump hoặc Screw Pump) là một nhánh cấu trúc đặc thù thuộc dòng máy bơm dịch chuyển tích cực. Thiết bị này sử dụng cơ chế chuyển động quay của các trục xoắn ren để tạo ra sự tịnh tiến của các khoang chứa lưu chất kín.

Khác với các loại máy bơm công nghiệp thông thường hoạt động bằng động năng ly tâm, dòng bơm này được tính toán và chế tạo cơ khí để chuyên trị các lưu chất dạng sệt, đậm đặc, có độ nhớt từ trung bình đến siêu cao, hoặc các dòng bùn chứa hạt rắn lơ lửng mà không gây nghẽn mạch hay phá hủy kết cấu thiết bị.

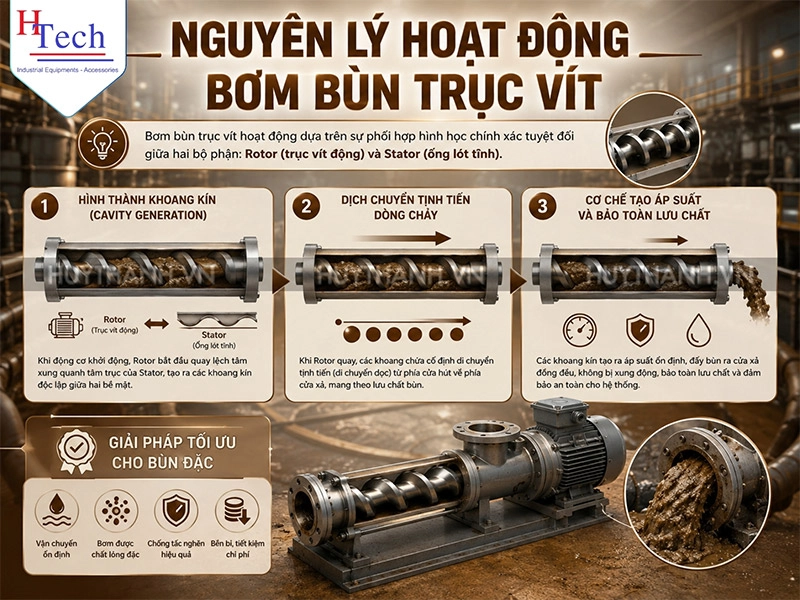

Nguyên lý hoạt động chi tiết

Nguyên lý vận hành của bơm bùn trục vít dựa trên sự phối hợp hình học chính xác tuyệt đối giữa hai bộ phận: Rotor (trục vít động) và Stator (ống lót tĩnh).

1. Hình thành khoang kín (Cavity Generation): Khi động cơ khởi động, thông qua hệ thống trục truyền động, Rotor bắt đầu quay lệch tâm xung quanh tâm trục của Stator. Do biên dạng ren của Stator luôn nhiều hơn Rotor một đầu ren, quá trình tiếp xúc liên tục giữa hai bề mặt này sẽ chia lòng buồng bơm thành các chuỗi khoang chứa kín độc lập, tách biệt nhau hoàn toàn.
2. Dịch chuyển tịnh tiến dòng chảy: Khi Rotor tiếp tục xoay, các khoang chứa này không cố định mà tự động tịnh tiến (di chuyển dọc) từ phía cửa hút hướng về phía cửa xả của bơm. Lưu chất bùn khi lọt vào cửa hút sẽ bị “khóa” lại trong các khoang kín này và được đẩy đi như một dải băng chuyền liên tục.
3. Cơ chế tạo áp suất và bảo toàn lưu chất: Vì thể tích của mỗi khoang chứa là một hằng số cố định trong suốt quá trình di chuyển, dòng bùn được đẩy ra cửa xả một cách đồng đều, hoàn toàn không bị xung động. Đồng thời, lưu chất di chuyển chuyển động thẳng đứng êm dịu giúp tốc độ cắt tác động lên cấu trúc bùn ở mức cực thấp, bảo toàn nguyên vẹn các liên kết bông bùn dính phục vụ cho công đoạn ép lọc phía sau.

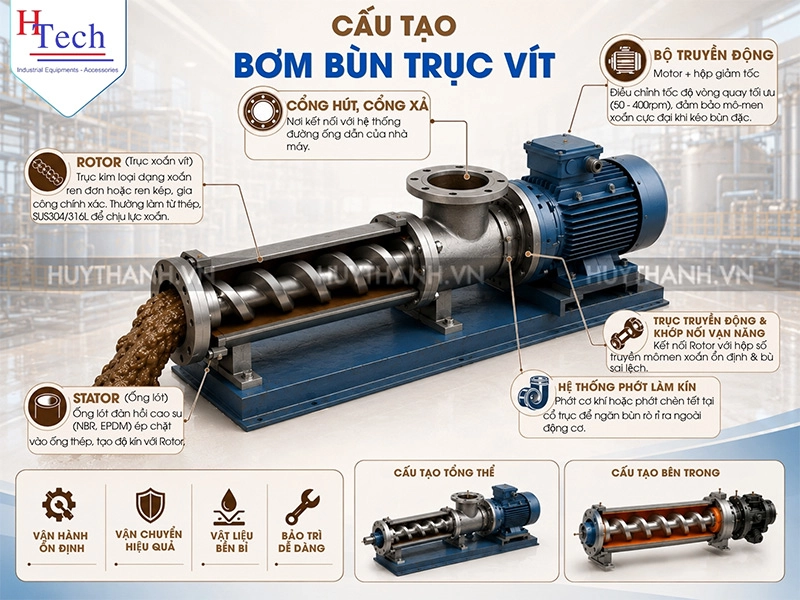

Cấu tạo cơ bản của các loại bơm bùn trục vít thông thường

Một cụm máy bơm trục vít tải bùn tiêu chuẩn trong công nghiệp được cấu thành từ các bộ phận cơ khí nền tảng sau:

• Bộ truyền động (Drive Assembly): Bao gồm động cơ điện (Motor) kết hợp với hộp giảm tốc (Gearbox) hoặc bộ biến tần để hạ tốc độ vòng quay xuống dải tối ưu (50 – 400rpm), đảm bảo mô-men xoắn cực đại khi kéo bùn đặc.
• Buồng hút và buồng xả (Suction & Discharge Housing): Thường được đúc bằng gang, thép carbon hoặc inox thô, là nơi kết nối các mặt bích với hệ thống đường ống dẫn của nhà máy.
• Rotor (Trục vít xoắn): Là trục kim loại có dạng xoắn ren đơn hoặc ren kép, được gia công mài chính xác. Ở các dòng bơm bùn thông thường, bộ phận này làm từ thép tôi cứng hoặc inox 304 để chịu lực xoắn.
• Stator (Ống lót lòng bơm): Là phần vỏ bọc bên ngoài đúc bằng các dải chất đàn hồi cao su lưu hóa (như NBR hoặc EPDM) ép chặt vào ống thép, đóng vai trò tại khít cơ học với Rotor.
• Trục truyền động và khớp nối vạn năng (Connecting Rod và Cardan Joint): Hệ thống khớp động giúp chuyển đổi chuyển động quay tâm cố định từ hộp số sang chuyển động quay lệch tâm của Rotor.
• Hệ thống phốt làm kín (Shaft Seal): Thường dùng phớt cơ khí cơ bản hoặc phốt chèn tết tại cổ trục để ngăn bùn rò rỉ ra ngoài động cơ.

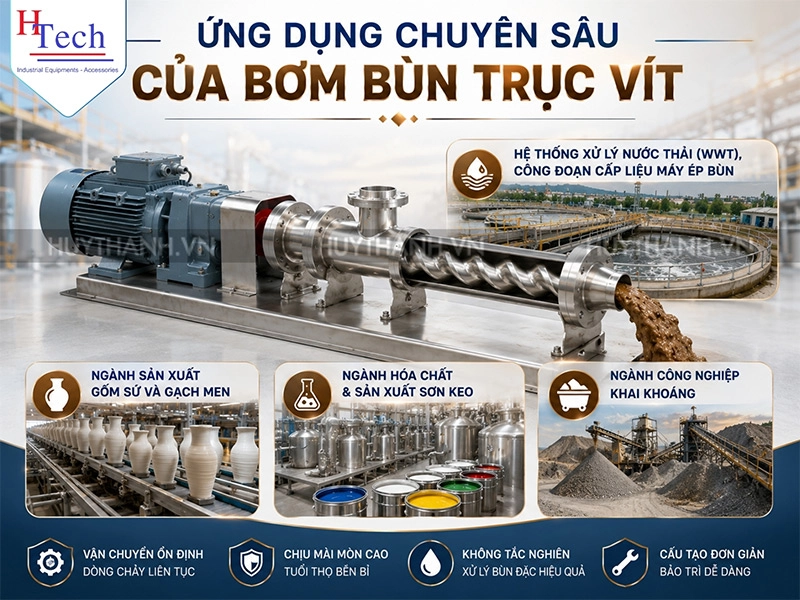

Ứng dụng chuyên sâu của bơm trục vít trong các ngành sản xuất hiện nay

Nhờ khả năng xử lý dòng chảy êm dịu và vật liệu chịu lực vượt trội, dòng máy bơm công nghiệp này được ứng dụng sâu rộng trong nhiều công đoạn sản xuất trọng yếu:

• Hệ thống xử lý nước thải (WWT) – Công đoạn cấp liệu máy ép bùn: Đây là ứng dụng phổ biến nhất. Bơm chịu trách nhiệm hút bùn đậm đặc từ bể chứa để đẩy vào máy ép bùn khung bản, máy ép bùn băng tải hoặc máy ly tâm. Áp suất đẩy cao và dòng chảy ổn định giúp tối ưu hóa độ khô của bánh bùn sau ép.
• Ngành sản xuất gốm sứ và gạch men: Vận chuyển bùn đất sét lỏng và men gốm đến các bồn khuấy và vòi phun. Đặc tính không làm tách pha lưu chất giúp lớp men luôn đều màu và mịn màng.
• Ngành hóa chất và sản xuất sơn/keo: Tải các loại polyme dẻo, keo dán công nghiệp, nước sơn đặc hoặc latex cao su – những lưu chất có độ nhớt cực cao và có xu hướng bám dính mạnh lên bề mặt kim loại.
• Ngành công nghiệp khai khoáng: Vận chuyển bùn quặng, đuôi quặng (tailings) lỏng hoặc nước lẫn cát đá mịn trong các đường hầm khai thác về khu vực tập kết xử lý trung tâm.

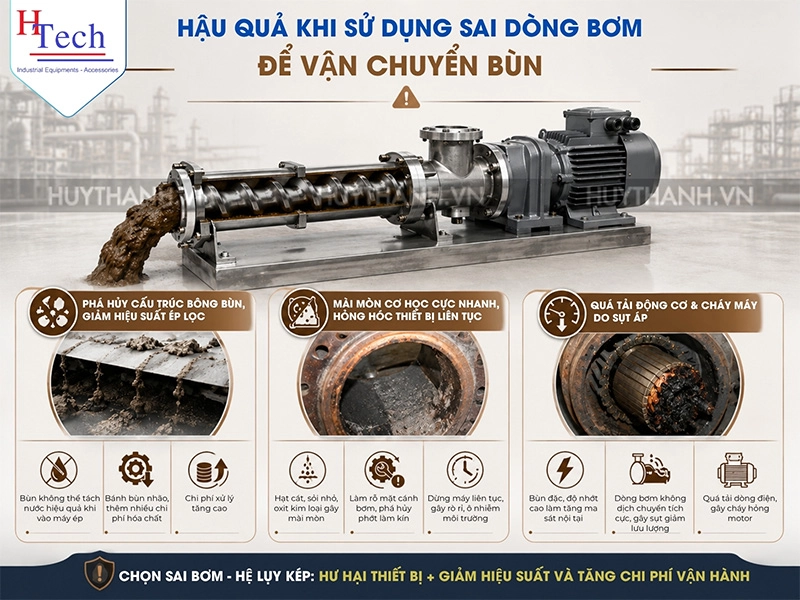

Hậu quả nghiêm trọng khi sử dụng sai dòng bơm để vận chuyển bùn

Trong thực tế vận hành nhà máy, việc cố tình hoặc vô ý lựa chọn sai chủng loại bơm để thực hiện nhiệm vụ bơm bùn sẽ dẫn đến những hệ lụy cơ khí và kinh tế vô cùng nghiêm trọng:

• Phá hủy cấu trúc bông bùn, giảm hiệu suất ép lọc: Bơm ly tâm hoặc bơm cánh gạt tạo ra lực cắt rất lớn. Lực cắt này sẽ xé nát các bông bùn đã được keo tụ bằng polymer trước đó. Kết quả là bùn không thể tách nước hiệu quả khi vào máy ép, bánh bùn ra bị nhão, tốn thêm rất nhiều chi phí hóa chất để xử lý lại.
• Mài mòn cơ học cực nhanh, hỏng hóc thiết bị liên tục: Các hạt cát, sỏi nhỏ, oxit kim loại trong bùn khi chuyển động ở vận tốc cao bên trong buồng bơm ly tâm sẽ đóng vai trò như những hạt cát mài, làm rỗ mặt cánh bơm, phá hủy phốt làm kín trong vòng vài tuần, gây rò rỉ lưu chất độc hại ra môi trường nhà máy.
• Quá tải động cơ và cháy máy do sụt áp: Bùn đặc có độ nhớt cao làm tăng ma sát nội tại, khiến các dòng bơm không phải dạng dịch chuyển tích cực bị nghẽn dòng, gây sụt giảm lưu lượng trầm trọng, dẫn đến hiện tượng quá tải dòng điện và cháy hỏng motor.

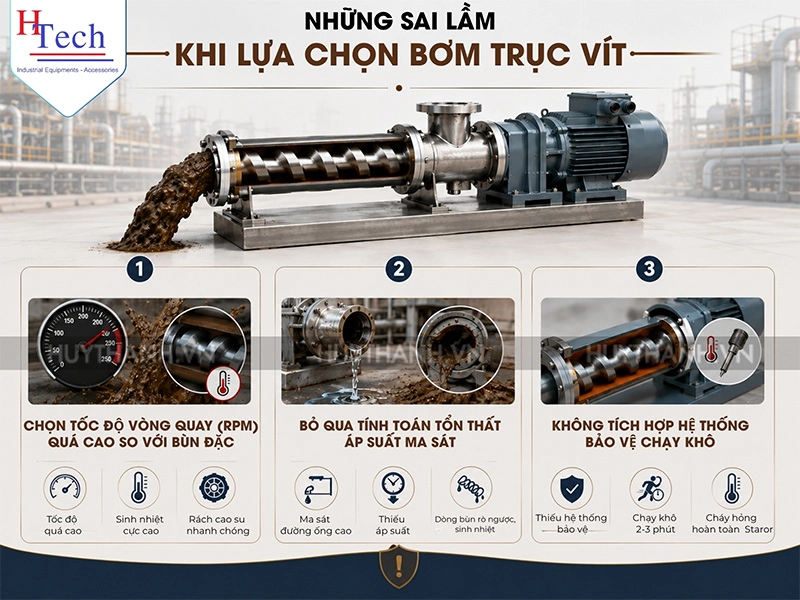

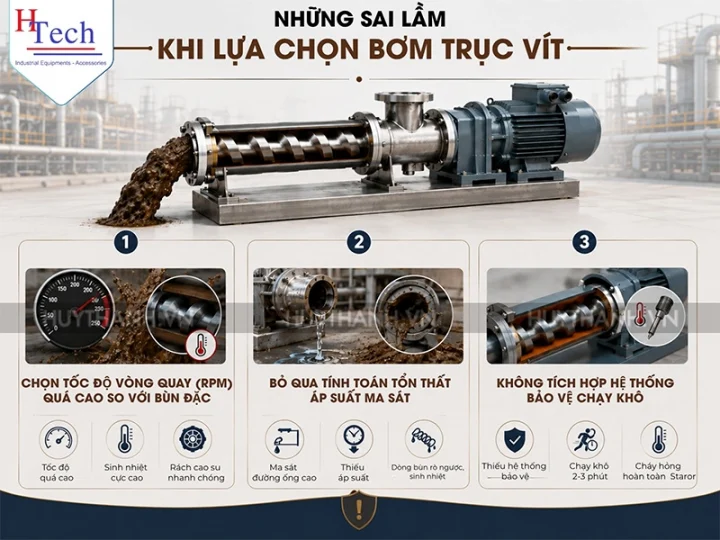

Những sai lầm hay gặp khi lựa chọn bơm trục vít dẫn đến vận hành không tối ưu

Việc lựa chọn một chiếc bơm trục vít không đúng kỹ thuật thường xuất phát từ những thói quen chọn bơm ly tâm thông thường. Dưới đây là các sai lầm phổ biến nhất:

1. Chọn tốc độ vòng quay (RPM) quá cao đối với bùn đặc: Tốc độ quay càng cao, lực ma sát giữa Rotor và Stator càng lớn, khiến cao su bị sinh nhiệt cục bộ và rách nát rất nhanh. Đối với bùn đặc, tốc độ quay bắt buộc phải giảm xuống dưới 150 rpm hoăc thậm chí dưới 100 rpm.
2. Bỏ qua tính toán tổn thất áp suất ma sát: Bùn công nghiệp có độ nhớt lớn, lực ma sát đường ống cao gấp nhiều lần nước sạch. Nếu chỉ chọn bơm theo độ cao hình học mà bỏ qua ma sát dọc đường, bơm sẽ bị thiếu áp, dòng bùn rò ngược nội bổ sinh nhiệt và làm hỏng hóc thiết bị.
3. Không tích hợp hệ thống bảo vệ chạy khô: Stator cao su phụ thuộc hoàn toàn vào chất lỏng để bôi trơn. Chỉ cần hệ thống chạy khan không có bùn trong vòng 2-3 phút, lực ma sát khô sẽ làm chảy hỏng hoàn toàn lòng Stator. Việc thiếu cảm biến nhiệt độ hoặc cảm biến dòng chảy bảo vệ là một thiếu sót kỹ thuật nghiêm trọng.

Phân tích hai loại bơm trục vít của Carten Pump: Giải pháp tối ưu cho từng phân khúc

Thương hiệu Carten Pump mang đến cho thị trường hai dòng cấu trúc cơ học kinh điển, đáp ứng các dải lưu lượng và áp suất đa dạng trong công nghiệp.

Bơm trục vít đơn Carten Pump

Cấu tạo gồm một trục vít kim loại đơn bằng Inox 316L quay lệch tâm trong lòng một Stator bằng chất đàn hồi (Elastomer). Dòng bơm trục vít đơn này nổi tiếng với khả năng hút sâu, tạo áp suất cột áp cực cao (lên đến hàng chục bar) và có thể tải được chất rắn kích thước lớn bọc trong bùn nhờ khoang chứa rộng.

Bơm Trục Vít Đơn Carten Pump HSS-40

Bơm Trục Vít Đơn Carten Pump HSS-70

Bơm Trục Vít Đơn Carten Pump HSS-100

Bơm trục vít đôi Carten Pump

Thiết kế sử dụng hai trục vít song song ăn khớp răng với nhau thông qua bộ bánh răng đồng bộ bên ngoài. Điểm đặc trưng của bơm trục vít đôi là hai trục hoàn toàn bằng Inox 316L không hề tiếp xúc cơ học trực tiếp và không sử dụng Stator cao su, cho phép bơm vận hành ở tốc độ vòng quay rất cao và có dải lưu lượng xả vô cùng lớn.

Bơm Trục Vít Đôi Carten Pump HTS-20

Bơm Trục Vít Đôi Carten Pump HTS-30

Bơm Trục Vít Đôi Carten Pump HTS-40

Điểm nhấn công nghệ vượt trội từ Carten Pump với vật liệu inox 316L

Vượt lên trên các tiêu chuẩn cấu tạo thông thường, dòng bơm trục vít Carten Pump mang đến một bước đột phá lớn về công nghệ vật liệu tiếp xúc lưu chất:

• 100% bộ phận tiếp xúc được chế tạo từ inox 316L (AISI 316L): Đối với Carten Pump, toàn bộ các chi tiết tiếp xúc trực tiếp với lưu chất vận chuyển – bao gồm từ vỏ buồng hút/buồng xả, hệ thống trục truyền động, khớp nối Cardan cho đến trục xoắn Rotor – đều được đúc và gia công nguyên khối từ thép không gỉ cao cấp AISI 316L.
• Chống ăn mòn hóa học tuyệt đối: Inox 316L chứa hàm lượng Molypden giúp bơm có khả năng kháng lại sự tấn công của các tác nhân ăn mòn cực mạnh như axit sunfuric, kiềm, clorua hay các hóa chất dập keo tụ có trong bùn thải ngành xi mạ, dệt nhuộm, hóa chất.
• Giải pháp hoàn hảo cho ngành đòi hỏi độ sạch cao: Bề mặt vật liệu inox 316L của Carten Pump được xử lý đánh bóng vi sinh siêu mịn, triệt tiêu hoàn toàn các khe hở hay vết rỗ rỗng li ti. Đặc tính này giúp ngăn chặn tuyệt đối hiện tượng bám dính nguyên liệu, chống tích tụ vi khuẩn và nấm mốc. Do đó, thiết bị không chỉ dùng để tải bùn thô mà còn cực kỳ lý tưởng cho các ngành đòi hỏi độ an toàn sinh học, độ vô trùng và độ sạch tuyệt đối như chế biến thực phẩm, dược phẩm, hóa mỹ phẩm và nước giải khát.

Huy Thành – Địa chỉ cung cấp bơm trục vít và bơm bùn trục vít uy tín chuyên sâu

Khi đối mặt với các bài toán vận chuyển lưu chất phức tạp, việc tìm kiếm một đơn vị cung cấp thiết bị có năng lực kỹ thuật chuyên sâu là yếu tố quyết định đến sự thành bại của dự án. Huy Thành tự hào là đối tác công nghệ và là nhà phân phối uy tín hàng đầu tại Việt Nam, chuyên cung cấp các giải pháp máy bơm công nghiệp, bơm bùn trục vít và các dòng bơm trục vít Carten Pump chính hãng.

Đến với Huy Thành, Quý khách hàng và các đơn vị thương mại sẽ nhận được sự đồng hành toàn diện:

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm trực tiếp tính toán, chọn lựa vật liệu Stator (NBR, EPDM, Viton…) và dải tốc độ quay phù hợp nhất với đặc tính bùn thực tế của nhà máy.
• Cam kết chất lượng: Toàn bộ sản phẩm đều có đầy đủ chứng nhận CO/CQ rõ ràng, đảm bảo tiêu chuẩn cơ khí chính xác.
• Phụ tùng thay thế sẵn có: Kho hàng Huy Thành luôn lưu kho sẵn sàng các bộ linh kiện tiêu hao (Rotor, Stator, phốt cơ khí, khớp nối) để ứng cứu nhanh chóng, giảm thiểu tối đa thời gian dừng máy của doanh nghiệp.

Huy Thành luôn sẵn sàng đồng hành cùng các kỹ sư để mang lại những giải pháp kỹ thuật tối ưu và kinh tế nhất, đặc biệt là các loại bơm bùn trục vít chất lượng!
