Việc đánh giá chính xác ưu nhược điểm của bơm bánh răng là bước then chốt giúp kỹ sư vận hành và phòng mua hàng lựa chọn đúng thiết bị cho dây chuyền sản xuất. Dù nổi tiếng với khả năng duy trì lưu lượng ổn định và xử lý hiệu quả các chất lỏng có độ nhớt, dòng bơm bánh răng này vẫn tồn tại những giới hạn kỹ thuật nghiêm ngặt về khả năng chịu hạt rắn, điều kiện đường hút cũng như rủi ro khi xảy ra sự cố quá áp hay chạy khô.
Bài viết này, Huy Thành sẽ phân tích chi tiết các khía cạnh vận hành thực tế, đồng thời đặt lên bàn cân so sánh giữa hai dòng sản phẩm phổ biến là bơm bánh răng khớp ngoài Carten Pump và bơm bánh răng khớp trong Kuang Cheng.

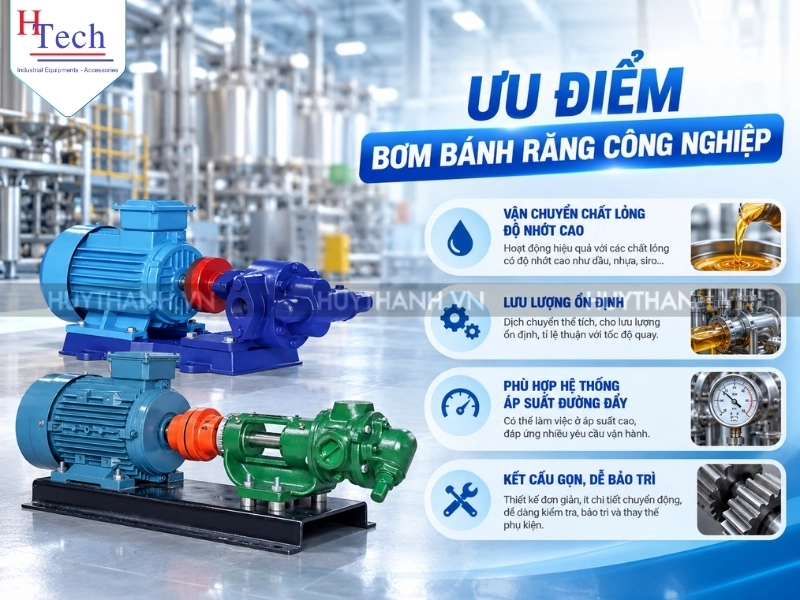

Trong môi trường nhà máy, ưu điểm bơm bánh răng được thể hiện rõ nhất qua khả năng làm việc bền bỉ với các chất lỏng có độ đặc cao và yêu cầu định lượng tuần hoàn. Tuy nhiên, những lợi thế về mặt kỹ thuật này chỉ thực sự phát huy hiệu quả khi môi chất, tốc độ quay của động cơ và cấu hình bơm được tính toán hoàn toàn tương thích với nhau.
Khác với dòng bơm ly tâm thường bị sụt giảm hiệu suất nghiêm trọng hoặc mất khả năng đẩy khi độ nhớt tăng, bơm bánh răng thuộc nhóm bơm dịch chuyển thể tích tích cực nên làm việc rất hiệu quả với chất lỏng nhớt. Thực tế vận hành tại các nhà máy cho thấy thiết bị chuyển tải rất tốt các môi chất như dầu nhớt, dầu nhiên liệu (DO, FO), nhựa đường, keo hay siro.
Khi độ nhớt của môi chất tăng lên, lớp màng chất lỏng giữa các kẽ răng giúp giảm thiểu hiện tượng rò rỉ ngược (tổn thất trượt nội bộ). Dù vậy, độ nhớt cao sẽ làm gia tăng trở lực trên đường hút và tạo lực cản ma sát lớn lên bánh răng. Do đó, kỹ sư cần điều chỉnh giảm tốc độ quay của trục bơm và chọn động cơ có công suất lớn hơn để tránh gây quá tải nhiệt cho động cơ.
Mỗi vòng quay của bánh răng sẽ dịch chuyển một thể tích chất lỏng cố định từ khoang hút sang khoang đẩy. Nhờ nguyên lý này, lưu lượng của bơm tỉ lệ thuận với tốc độ quay của động cơ, tạo điều kiện thuận lợi cho việc kiểm soát lưu lượng trong các hệ thống tuần hoàn hoặc cấp nhiên liệu lò đốt.
Cần lưu ý rằng độ ổn định lưu lượng ở đây mang tính chất tương đối. Trong điều kiện áp suất chênh lệch giữa hai khoang tăng cao hoặc khi làm việc với chất lỏng có độ nhớt quá thấp (như nước hoặc dung môi nhẹ), một lượng nhỏ chất lỏng vẫn sẽ rò rỉ ngược qua khe hở giữa đỉnh răng và vỏ bơm. Vì vậy, không thể coi dòng chảy của thiết bị là tuyệt đối không đổi trong mọi biến động áp suất.
Là dòng bơm dịch chuyển thể tích, thiết bị có khả năng ép chất lỏng qua các đoạn đường ống có trở lực lớn hoặc hệ thống có áp suất ngược cao. Áp suất trong hệ thống không phải do bản thân bơm tự sinh ra mà hình thành từ sức cản của đường ống, van, bộ lọc và độ cao nâng thủy lực.
Khả năng chịu áp của thiết bị phụ thuộc trực tiếp vào độ cứng vững của trục, độ bền cơ học của bánh răng và khả năng làm kín của phớt. Khi áp suất chênh lệch tăng, tải trọng cơ học đặt lên bạc lót và ổ trục cũng tăng theo, đòi hỏi việc kiểm soát hạn mức áp suất phải tuân thủ đúng khuyến cáo từ nhà sản xuất cho từng model cụ thể.
So với các dòng bơm thể tích khác như bơm màng hay bơm piston có cùng dải lưu lượng, bơm bánh răng sở hữu kết cấu cơ khí tương đối gọn gàng, tiết kiệm không gian lắp đặt trên bệ máy.
Thiết kế ít chi tiết chuyển động giúp công tác bảo trì định kỳ trở nên dễ dàng hơn. Kỹ thuật viên có thể nhanh chóng kiểm tra tình trạng mài mòn của bánh răng, bạc lót và thay thế phớt cơ khí (mechanical seal) hoặc phớt tết (packing seal) mà không mất quá nhiều thời gian dừng máy.

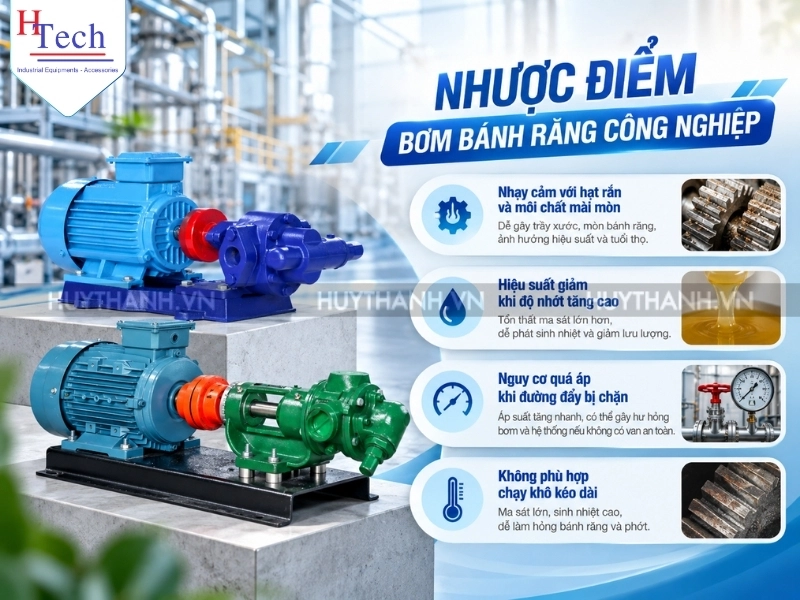

Bên cạnh những lợi thế về khả năng tạo áp và bơm chất nhớt, nhược điểm bơm bánh răng lại nằm ở sự nhạy cảm cao với điều kiện vận hành khắt khe. Việc nắm rõ các giới hạn này giúp kỹ thuật nhà máy chủ động đưa ra phương án bảo vệ, tránh các hư hỏng cơ khí tốn kém.
Nguyên lý làm việc của thiết bị dựa trên khe hở cơ khí rất nhỏ (chỉ vài micromet đến vài chục micromet) giữa các đỉnh răng và mặt trong vỏ bơm. Nếu môi chất chứa cặn bẩn, cát hoặc tạp chất cứng, các hạt này sẽ nhanh chóng đi vào khe hở, gây trầy xước bề mặt kim loại.
Hệ quả của quá trình mài mòn này là khe hở làm kín bị mở rộng, làm tăng hiện tượng rò rỉ nội bộ, suy giảm lưu lượng thực tế và giảm áp suất làm việc của bơm. Trong trường hợp hạt rắn có kích thước lớn lọt vào giữa hai bánh răng đang khớp nhau, rủi ro kẹt bánh răng và gãy trục hoàn toàn có thể xảy ra.
Khi vận chuyển chất lỏng có độ nhớt cao, tổn thất ma sát trên đường ống hút tăng lên đáng kể. Nếu đường ống hút quá dài, kích thước đường ống quá nhỏ hoặc lắp đặt bộ lọc có lưới quá mịn, bơm rất dễ rơi vào tình trạng thiếu nạp đầy khoang hút.
Hiện tượng này dẫn đến sự sụt giảm lưu lượng, gây ra tiếng ồn lớn, rung lắc bệ máy và xuất hiện hiện tượng xâm thực (cavitation). Để khắc phục, hệ thống cần được thiết kế đường hút ngắn, đường kính ống lớn hơn đường kính cổng bơm và kiểm tra kỹ giá trị NPSHA (chiều cao hút dự phòng của hệ thống).
Do đặc tính liên tục dịch chuyển chất lỏng theo từng vòng quay, nếu đường ống đẩy vô tình bị đóng van hoặc bị tắc nghẽn, áp suất trong khoang đẩy sẽ tăng vọt lên rất nhanh trong thời gian ngắn.
Sự gia tăng áp suất đột ngột này có thể làm nứt vỡ vỏ bơm, bung phớt làm kín, cong trục hoặc gây cháy động cơ do quá tải. Do đó, việc lắp đặt van an toàn (relief valve) trên đường ống hoặc chọn loại bơm có tích hợp sẵn van xả áp nội bộ là yêu cầu bắt buộc để bảo vệ toàn bộ hệ thống.
Trong cấu tạo của bơm, bản thân chất lỏng đóng vai trò là chất bôi trơn và làm mát trực tiếp cho các bề mặt tiếp xúc như bánh răng, bạc lót và phớt làm kín. Khi bơm rơi vào trạng thái chạy khô (không có chất lỏng trong khoang bơm), ma sát khô giữa các chi tiết kim loại sẽ tạo ra nhiệt lượng rất lớn.
Chỉ sau một thời gian ngắn chạy khô, mặt phớt cơ khí có thể bị nứt vỡ do sốc nhiệt, bạc lót bị biến dạng hoặc bánh răng bị cháy xém. Do đó, cần đảm bảo mồi đầy bơm trước khi vận hành và cân nhắc lắp cảm biến dòng chảy để ngắt nguồn khi mất tải.

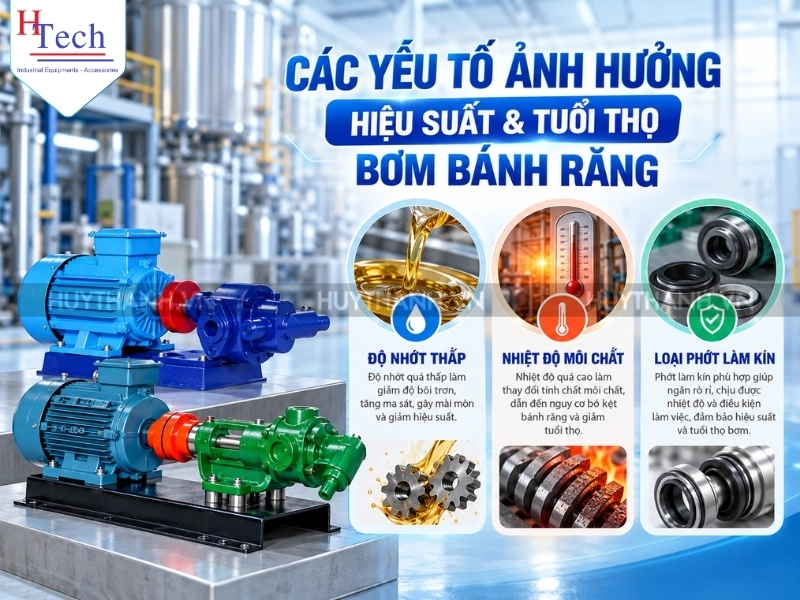

Hiệu suất làm việc của thiết bị chịu ảnh hưởng đồng thời bởi nhiều yếu tố môi trường và vận hành:
Khi lựa chọn thiết bị cho nhà máy, kỹ sư thường phải cân nhắc giữa hai kết cấu chính: bơm bánh răng khớp ngoài và bơm bánh răng khớp trong. Mặc dù cả hai đều thuộc nhóm bơm thể tích, xu hướng thiết kế cơ khí khiến chúng có những điểm mạnh riêng biệt tùy thuộc vào đặc tính môi chất và yêu cầu quy trình.
| Tiêu chí | Bơm bánh răng khớp ngoài Carten Pump | Bơm bánh răng khớp trong Kuang Cheng |
| Môi chất phù hợp | Chất lỏng sạch, dầu công nghiệp, dầu DO/FO, độ nhớt từ thấp đến trung bình. | Thường ưu tiên cho môi chất có độ nhớt cao, dầu nặng, keo, nhựa đường, siro. |
| Lưu lượng / độ xung | Lưu lượng ổn định; độ xung dòng chảy ở mức trung bình | Độ xung dòng chảy thấp hơn nhờ vùng khớp răng êm, chuyển động mượt mà |
| Điều kiện hút | Yêu cầu kiểm soát chặt chẽ tốc độ quay và trở lực đường hút | Khả năng tự hút và xử lý chất lỏng đặc tốt hơn ở tốc độ quay thấp |
| Giới hạn áp suất | Phù hợp cho các ứng dụng áp suất trung bình đến cao theo dải model | Phụ thuộc vào thiết kế khung vỏ và dải áp suất chênh lệch của từng model |
| Khả năng chịu hạt | Rất nhạy cảm với hạt; yêu cầu môi chất sạch | Nhạy cảm với hạt cứng; một số thiết kế cho phép khe hở lớn hơn chút ít |
| Bảo trì & cấu tạo | Cấu tạo đơn giản, dễ tháo lắp, chi phí linh kiện thay thế hợp lý | Kết cấu phức tạp hơn, đòi hỏi kỹ thuật viên có kinh nghiệm khi căn chỉnh phớt/bạc |
| Hướng lựa chọn | Chọn cho hệ thống tuần hoàn dầu, cấp nhiên liệu, truyền dẫn chất lỏng sạch | Chọn cho hệ thống bơm chất đặc, keo, chất lỏng nhạy cảm với lực xé |
Dòng bơm bánh răng Carten Pump (kết cấu khớp ngoài) là sự lựa chọn tối ưu cho các hệ thống truyền dẫn và tuần hoàn dầu bôi trơn, bơm dầu nhiên liệu cho lò đốt hoặc vận chuyển các chất lỏng công nghiệp có độ nhớt trung bình và độ sạch cao.
Với ưu thế kết cấu hai bánh răng có kích thước bằng nhau quay ngược chiều, dòng bơm này đạt được tốc độ quay tương đối cao, cho phép kết nối trực tiếp với động cơ thông qua khớp nối mà không nhất thiết phải qua hộp giảm tốc (tùy thuộc vào độ nhớt môi chất). Ví dụ, các model như Carten Pump HLG50 thường được cân nhắc cho các ứng dụng đòi hỏi lưu lượng ổn định, lắp đặt gọn gàng và tối ưu chi phí đầu tư ban đầu.
Dòng bơm bánh răng Kuang Cheng (kết cấu khớp trong) lại tỏ ra vượt trội trong các bài toán vận chuyển chất lỏng có độ nhớt rất cao như nhựa đường, keo dán, mật mía, rỉ mật hay mỡ công nghiệp.
Nhờ thiết kế bánh răng chủ động kéo bánh răng bị động quay cùng chiều bên trong một vành răng, vùng hút của bơm khớp trong mở rộng hơn, giúp chất lỏng đặc dễ dàng đi vào khoang bơm mà không gây ra hiện tượng sụt áp quá lớn. Ngoài ra, dòng chảy tạo ra bởi bơm bánh răng khớp trong có độ xung rất thấp, giúp giảm thiểu độ rung lắc cho hệ thống đường ống. Khi sử dụng dòng bơm này cho chất đặc, bơm bắt buộc phải vận hành ở tốc độ chậm thông qua động cơ giảm tốc.

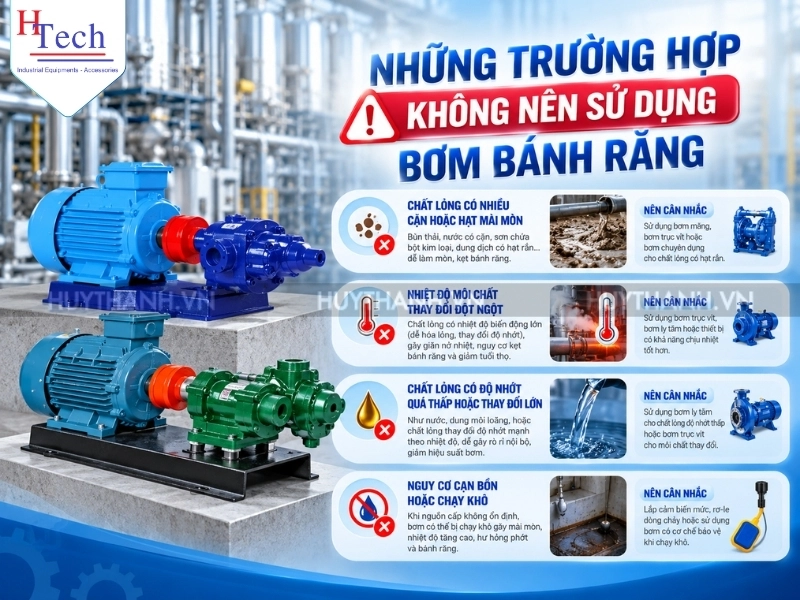

Mặc dù tính ứng dụng của thiết bị rất rộng rãi, vẫn có những điều kiện vận hành mà dòng bơm này không phải là giải pháp kỹ thuật tối ưu. Việc nhận diện sớm các trường hợp này giúp doanh nghiệp tránh được các sai sót đắt giá trong quá trình đầu tư thiết bị.
Nếu chất lỏng cần bơm là bùn thải, nước thải công nghiệp, sơn có chứa bột màu kim loại, hoặc dung dịch có lẫn bùn cặn, việc sử dụng bơm bánh răng sẽ dẫn đến tình trạng mòn vẹt bánh răng chỉ sau một thời gian ngắn vận hành.
Trong trường hợp bắt buộc phải sử dụng do yêu cầu về áp suất, hệ thống bắt buộc phải lắp đặt bộ lọc Y (Y-strainer) phía trước đường hút và phải có kế hoạch kiểm tra, vệ sinh lưới lọc định kỳ. Đối với môi chất giàu hạt mài mòn, các công nghệ bơm khác như bơm màng khí nén hay bơm trục vít có thể sẽ mang lại độ bền cao hơn.
Một số chất lỏng như nhựa đường, mỡ bôi trơn hay keo hot-melt có đặc tính đông đặc ở nhiệt độ môi trường và chỉ hóa lỏng khi được nâng nhiệt. Nếu khởi động bơm khi môi chất còn đang ở trạng thái nguội và đặc quánh, dòng tải của động cơ sẽ tăng vọt gây sập nguồn hoặc gãy trục bơm.
Đối với các ứng dụng này, nhà máy cần sử dụng dòng bơm có tích hợp lớp vỏ áo gia nhiệt (heating jacket) bằng hơi nước hoặc dầu truyền nhiệt để làm nóng chảy môi chất bên trong khoang bơm trước khi cho động cơ khởi động.
Trong các quy trình bơm hút từ bồn chứa linh hoạt hoặc hệ thống cấp liệu không liên tục, nguy cơ bơm bị hút cạn và chạy khô là rất cao. Do khả năng chịu chạy khô của thiết bị cực kỳ kém, kỹ sư cần cân nhắc kỹ trước khi ứng dụng.
Giải pháp bắt buộc là phải tích hợp các thiết bị bảo vệ như cảm biến báo mức thấp trong bồn, rơ-le dòng chảy trên đường ống đẩy, hoặc rơ-le dòng điện thông minh để tự động ngắt nguồn động cơ ngay khi phát hiện hiện tượng mất tải.
