Đầu tư một hệ thống bơm định lượng axit an toàn và chính xác luôn là bài toán trọng tâm trong thiết kế các dây chuyền xử lý hóa chất công nghiệp. Môi trường lưu chất mang tính ăn mòn khốc liệt không cho phép bất kỳ sự sai số hay thỏa hiệp nào về mặt vật liệu cơ khí. Việc lựa chọn chuẩn xác cấu hình vật liệu, công nghệ truyền động và thông số thủy lực không chỉ quyết định trực tiếp đến tuổi thọ vòng đời thiết bị (TCO) mà còn là chốt chặn đảm bảo an toàn tuyệt đối cho người vận hành.
Bài viết chuyên khảo dưới đây sẽ cung cấp hệ quy chiếu kỹ thuật toàn diện, giúp các kỹ sư bóc tách từng đặc tính của lưu chất để đưa ra quyết định đầu tư đúng đắn và hiệu quả nhất.
Thách thức trong việc vận chuyển và định lượng axit
Vận chuyển các hợp chất có độ pH thấp luôn đặt hệ thống đường ống trước những nguy cơ phá hủy cấu trúc luyện kim nghiêm trọng. Việc thiết kế trạm châm hóa chất đòi hỏi người kỹ sư phải đối mặt và giải quyết triệt để ba rào cản kỹ thuật cốt lõi dưới đây nhằm đảm bảo tính liên tục của quy trình sản xuất.
Tính ăn mòn mạnh của từng loại axit: Khác với nước hay dung môi thông thường, mỗi loại axit sở hữu một cơ chế phá hủy vật liệu riêng biệt (như ăn mòn rỗ, oxy hóa, nứt vỡ ứng suất). Thêm vào đó, tốc độ ăn mòn tỷ lệ thuận với nồng độ và nhiệt độ vận hành, đòi hỏi một sự đối chiếu vật liệu cực kỳ khắt khe.
Rủi ro rò rỉ, hư hỏng thiết bị và mất an toàn: Axit rò rỉ không chỉ ăn mòn bệ móng, phá hủy thiết bị lân cận mà còn sinh ra khí độc, gây bỏng và đe dọa trực tiếp đến tính mạng của kỹ thuật viên hiện trường.
Yêu cầu về độ chính xác và vận hành liên tục: Trong các tháp phản ứng, việc cấp dư axit sẽ phá hỏng mẻ sản phẩm và gây lãng phí, trong khi cấp thiếu sẽ không đạt được mức pH yêu cầu. Thiết bị bơm bắt buộc phải duy trì lưu lượng tuyến tính trong các chu kỳ vận hành 24/7.
Tổng quan về bơm định lượng axit
Trước khi đi sâu vào các thông số lựa chọn cấu hình, chúng ta cần định hình rõ bản chất cơ học của dòng thiết bị đặc thù này và bức tranh tổng thể về phổ ứng dụng thực tế của chúng trong các nhà máy hiện đại.
Bơm định lượng axit thuộc nhóm máy bơm thể tích (Positive Displacement Pump), được thiết kế chuyên biệt để chiết rót, bơm hút và châm một lưu lượng hóa chất ăn mòn cực kỳ chính xác vào hệ thống có áp suất. Để chống lại sự khắc nghiệt của hóa chất, cấu trúc buồng tiếp xúc lưu chất (Wetted parts) của máy được chế tạo từ các loại nhựa nguyên sinh nguyên khối hoặc siêu hợp kim.
Các dòng bơm phổ biến nhất bao gồm bơm định lượng màng cơ khí, màng thủy lực và bơm màng điện từ. Thiết bị này ngày đêm luân chuyển các hợp chất quan trọng như: H2SO4, HCl, HNO3, H3PO4 tại hầu hết các phân xưởng công nghiệp nặng và công nghiệp nhẹ.

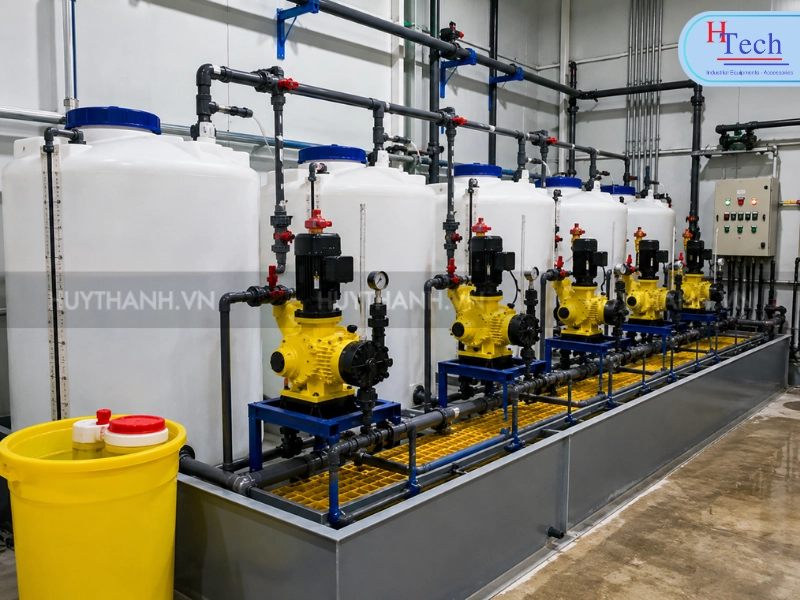

Bơm định lượng axit thuộc nhóm máy bơm thể tích được thiết kế để chiết rót, bơm hút và châm một lưu lượng hóa chất cực kỳ chính xác

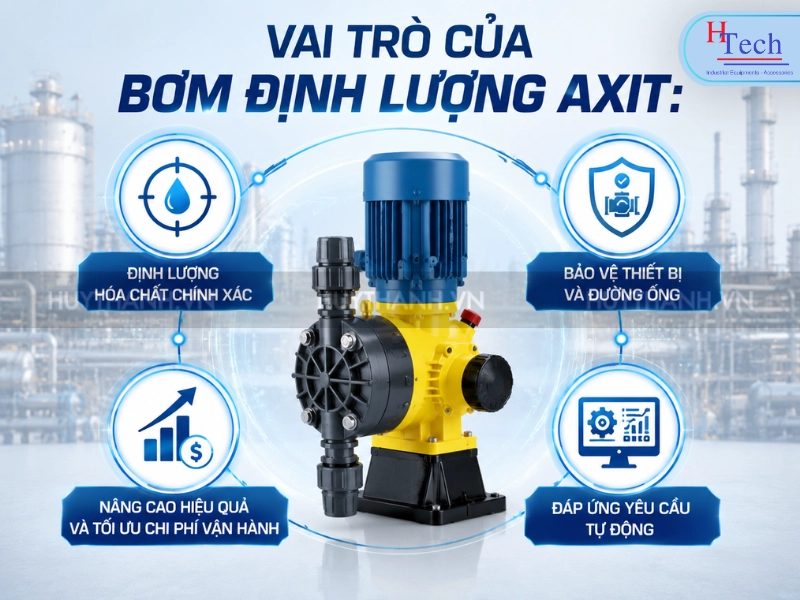

Vai trò của bơm định lượng axit trong hệ thống sản xuất
Sự hiện diện của thiết bị châm định lượng không chỉ đơn thuần là luân chuyển chất lỏng từ điểm A sang điểm B. Nó đóng vai trò như một cơ cấu kiểm soát trọng yếu, quyết định sự thành bại và tính ổn định của toàn bộ các chuỗi phản ứng hóa học phía sau.
Định lượng hóa chất chính xác
Sự sai lệch thể tích châm hóa chất trong các chu trình công nghiệp có thể dẫn đến những hệ quả dây chuyền. Bơm định lượngaxit cho phép thiết lập và tinh chỉnh thể tích lưu chất ở mức phần nghìn (mililit/giờ) thông qua hành trình màng hoặc tần số nhịp, giúp duy trì tỷ lệ phản ứng hóa học hoàn hảo ở mọi thời điểm vận hành.
Bảo vệ thiết bị và đường ống
Việc duy trì nồng độ axit ổn định trong dòng chảy chính giúp ngăn ngừa hiện tượng sốc hóa chất. Khi axit được châm một cách tuyến tính và êm ái, mạng lưới đường ống, bồn chứa và các thiết bị đo lường (Sensor pH) sẽ không phải đối mặt với tình trạng biến thiên nồng độ cục bộ, từ đó nâng cao tuổi thọ của toàn hệ thống.
Nâng cao hiệu quả và tối ưu chi phí vận hành
Công nghệ định lượng loại bỏ hoàn toàn các thao tác châm hóa chất thủ công theo mẻ. Việc cấp đúng và đủ lượng xúc tác cần thiết giúp nhà máy triệt tiêu được khoản hao phí nguyên vật liệu khổng lồ do tình trạng châm vượt định mức (Over-dosing), mang lại tỷ suất hoàn vốn (ROI) nhanh chóng.
Đáp ứng yêu cầu tự động hóa trong dây chuyền
Hệ thống SCADA và PLC hiện đại yêu cầu các thiết bị hiện trường phải có khả năng giao tiếp đồng bộ. Các dòng bơm định lượng tiên tiến được tích hợp bộ vi xử lý, tự động thay đổi tốc độ châm theo tín hiệu điều khiển vòng kín (Closed-loop control), giải phóng hoàn toàn sức lao động của con người trong các khu vực hóa chất độc hại.
Bơm định lượng axit đóng vai trò kiểm soát trọng yếu, quyết định sự thành bại và tính ổn định của toàn bộ các chuỗi phản ứng hóa học
Tiêu chí lựa chọn bơm định lượng axit phù hợp
Cấu hình một thiết bị cơ lưu chất không thể dựa trên cảm tính hay thói quen mua hàng. Các kỹ sư cần thiết lập một quy trình thẩm định chéo các thông số nhiệt động lực học và đối chiếu chặt chẽ với bảng tương thích hóa học quốc tế.
Lựa chọn theo loại axit và nồng độ hóa chất
Bản chất hóa học của từng gốc axit sẽ quyết định trực tiếp đến giới hạn chịu đựng của buồng bơm. Sự thay đổi về mặt nồng độ cũng làm biến thiên hoàn toàn phổ tương thích vật liệu, đòi hỏi sự thận trọng trong từng thiết kế.
Axit Sunfuric (H2SO4): Ở nồng độ loãng, axit này ăn mòn kim loại cực kỳ dữ dội, bắt buộc dùng buồng bơm bằng nhựa PP, PVC hoặc PVDF. Tuy nhiên, ở nồng độ đậm đặc (>90%), có thể dùng vật liệu PVDF kết hợp màng PTFE để đạt độ an toàn cao nhất.
Axit Clohydric (HCl): Đây là “khắc tinh” của Inox (kể cả Inox 316). Để luân chuyển HCl, hệ thống tuyệt đối chỉ được cấu hình buồng bơm bằng nhựa PVC, PP hoặc PVDF cùng hệ gioăng FKM/PTFE.
Axit Nitric (HNO3): Mang tính oxy hóa cực mạnh, đặc biệt ở nồng độ cao. Vật liệu PP hay PVC sẽ nhanh chóng bị giòn vỡ. Hệ thống này bắt buộc phải sử dụng đầu bơm bằng PVDF nguyên sinh.
Axit Photphoric (H3PO4): Tùy thuộc vào dải nhiệt độ, hóa chất này tương đối “dễ thở” hơn và thường tương thích tốt với vật liệu buồng bơm bằng nhựa PVC hoặc PP.
Bản chất hóa học của từng gốc axit sẽ quyết định trực tiếp đến giới hạn chịu đựng của buồng bơm
Lựa chọn vật liệu đầu bơm và màng bơm
Đầu bơm (Wetted parts) là tuyến phòng thủ đầu tiên tiếp xúc với hóa chất ăn mòn. Sự kết hợp chính xác giữa vật liệu vỏ cứng và màng đàn hồi sẽ tạo ra một khối làm kín trơ hóa học tuyệt đối.
Nhựa PP (Polypropylene): Vật liệu kinh tế và phổ biến nhất, đáp ứng tốt các ứng dụng châm axit nhẹ, dung dịch kiềm ở nhiệt độ dưới 60°C.
Nhựa PVC (Polyvinyl Chloride): Thường dùng cho các ứng dụng xử lý nước, tương thích rất tốt với các hợp chất gốc Clo (như HCl, Javen) ở nhiệt độ phòng.
Nhựa PVDF (Polyvinylidene Fluoride): Siêu vật liệu nhựa chịu nhiệt (lên tới 90°C) và kháng hóa chất cực tốt, là lựa chọn bắt buộc cho các môi trường axit đậm đặc mang tính oxy hóa.
Inox 316: Chỉ nên dùng cho một số axit hữu cơ yếu hoặc hóa chất trung tính, tuyệt đối tránh xa các môi trường chứa ion Clo.
PTFE, FKM, EPDM: Màng bơm và gioăng phớt bằng PTFE (Teflon) mang lại độ trơ hóa học gần như tuyệt đối, trong khi FKM (Viton) và EPDM được ứng dụng tùy biến theo từng loại dung môi cụ thể.
Xác định lưu lượng và áp suất làm việc
Hai thông số thủy lực Q (lưu lượng) và H (áp suất) phải được tính toán dựa trên biểu đồ làm việc thực tế của toàn mạng lưới đường ống để tìm ra điểm vận hành tối ưu nhất. Lưu lượng cần được quy đổi chính xác ra lít/giờ (l/h), đồng thời áp suất đối áp (Back pressure) tại điểm châm (Injection point) phải thấp hơn áp suất thiết kế cực đại của máy bơm để hóa chất có thể được tiêm thành công vào dòng chảy.
Lựa chọn công nghệ bơm phù hợp
Tùy thuộc vào dải công suất thiết kế, áp suất vận hành và đặc tính dòng chảy mong muốn, công nghệ truyền động cơ khí sẽ được các chuyên gia chỉ định tương ứng.
Bơm điện từ (Solenoid): Nhỏ gọn, nhịp đập nhanh, kiểm soát điện tử linh hoạt, lý tưởng cho các ứng dụng châm lưu lượng nhỏ dưới 50 lít/giờ tại các trạm xử lý nước.
Bơm màng cơ khí (Motor-driven): Sử dụng động cơ điện, cấu trúc cực kỳ bền bỉ và mạnh mẽ, chuyên trị các dải lưu lượng công nghiệp từ vừa đến lớn.
Bơm piston: Cung cấp mức áp suất siêu cao, tuy nhiên do rủi ro mài mòn phớt dẫn đến rò rỉ, công nghệ này ngày nay ít được ưu tiên luân chuyển axit tinh khiết mà thường chuyển sang công nghệ màng thủy lực an toàn hơn.
Mức độ tự động hóa và khả năng điều khiển
Các hệ thống nhà máy thông minh luôn yêu cầu tính đồng bộ dữ liệu. Mức độ tinh vi của bo mạch điều khiển trên máy bơm sẽ quyết định khả năng thích ứng của chúng với mạng lưới đo lường tự động.
Điều chỉnh thủ công (Manual): Phù hợp với các hệ thống chạy mẻ cố định, ngân sách đầu tư thấp.
Điều khiển Analog 4-20mA: Bơm tự động tăng giảm tốc độ châm theo tỷ lệ thuận với tín hiệu truyền về từ cảm biến đo lưu lượng hoặc thiết bị đo pH.
Điều khiển Pulse: Bơm nhận tín hiệu xung từ đồng hồ nước và thực hiện châm một lượng hóa chất tương ứng cho mỗi đơn vị thể tích chất lỏng đi qua.
Modbus/PLC: Giao thức kết nối sâu, cho phép máy tính trung tâm giám sát toàn bộ trạng thái vận hành, cảnh báo lỗi và tinh chỉnh thông số từ xa.
Lựa chọn thương hiệu phù hợp với ngân sách và ứng dụng
Thương hiệu sản xuất không chỉ phản ánh chất lượng luyện kim mà còn đảm bảo sự ổn định của dải thông số kỹ thuật. Việc chọn hãng bơm định lượng axit cần được cân đối hài hòa giữa định mức ngân sách của dự án và yêu cầu khắt khe về độ bền của hệ thống. Thay vì ưu tiên các thiết bị giá rẻ thiếu kiểm định, kỹ sư nên hướng tới các thương hiệu đã được thực chứng để đảm bảo tính an toàn dài hạn.
Những sai lầm thường gặp khi chọn bơm định lượng axit
Việc thiết kế hệ thống châm hóa chất đôi khi vẫn vấp phải những lỗ hổng kỹ thuật do thiếu kinh nghiệm đối chiếu chéo các hệ quy chiếu hóa lý, dẫn đến thiệt hại nghiêm trọng về dây chuyền và gây mất an toàn lao động.
Chỉ quan tâm đến giá thành: Đầu tư một thiết bị cơ lưu chất giá rẻ thường kéo theo chi phí vòng đời (bảo dưỡng, sửa chữa, thay thế) cực kỳ khổng lồ. Việc bỏ qua các hệ số an toàn vật liệu để cắt giảm ngân sách đầu tư ban đầu luôn dẫn đến những sự cố rò rỉ hóa chất và những lần dừng máy (downtime) đắt đỏ.
Chọn sai vật liệu tiếp xúc với axit: Đây là nguyên nhân kinh điển dẫn đến sự cố thủng màng bơm. Nhiều kỹ sư mắc sai lầm khi đánh đồng đặc tính ăn mòn của mọi loại axit, hoặc bỏ qua việc đánh giá mức nhiệt độ vận hành (nhiệt độ cao làm tăng tốc độ ăn mòn theo cấp số nhân), dẫn đến việc chỉ định vật liệu nhựa PP thay vì phải dùng PVDF.
Xác định sai lưu lượng và áp suất: Tâm lý chọn dư công suất để dự phòng có thể khiến máy bơm luôn phải hoạt động ở mức vi chỉnh (dưới 10% hành trình), làm sai lệch hoàn toàn độ chính xác của van bi. Ngược lại, việc không tính toán tổn thất ma sát và áp lực đường ống sẽ khiến bơm không đủ lực nén để đẩy hóa chất vào hệ thống.
Không tính đến khả năng mở rộng và tự động hóa: Lựa chọn một chiếc bơm chỉ có chức năng điều chỉnh cơ học trong khi nhà máy đang có lộ trình số hóa và tích hợp SCADA sẽ biến cụm thiết bị trở nên lạc hậu. Việc phải thay mới toàn bộ thiết bị để đồng bộ tín hiệu 4-20mA sau này sẽ tiêu tốn thêm rất nhiều chi phí.
Bỏ qua dịch vụ kỹ thuật và phụ tùng thay thế: Bơm định lượng axit là thiết bị có yêu cầu bảo dưỡng định kỳ rất khắt khe đối với màng bơm và van một chiều. Việc chọn mua từ các đơn vị thương mại đơn thuần, không có năng lực kỹ thuật và không trữ sẵn phụ tùng (spare parts) chính hãng sẽ đẩy nhà máy vào thế bị động khi sự cố xảy ra.

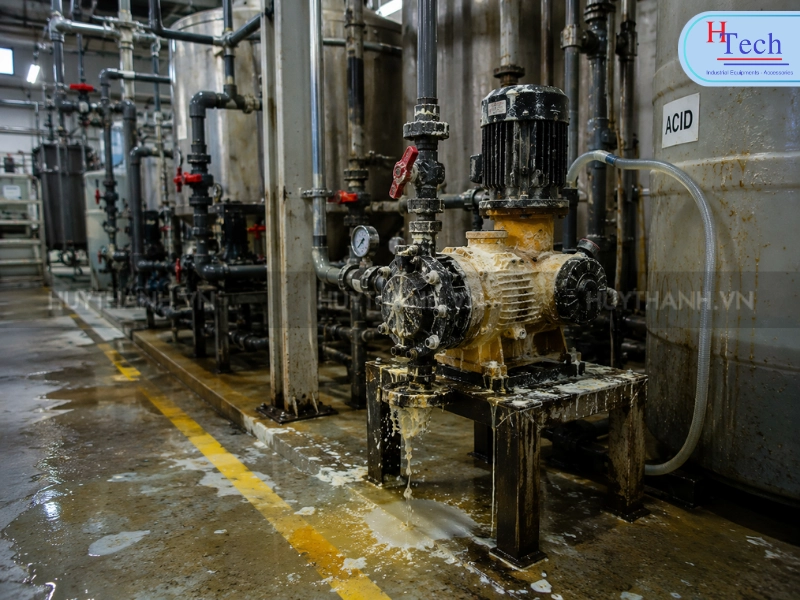

Thiết kế sai cấu hình bơm định lượng axit sẽ gây ra thiệt hại nghiêm trọng về dây chuyền và gây mất an toàn lao động.
Gợi ý lựa chọn bơm định lượng axit theo từng ứng dụng
Mỗi ngành công nghiệp lại sở hữu một hệ sinh thái môi chất và tiêu chuẩn an toàn hoàn toàn khác biệt. Dưới đây là các định hướng cấu hình vật liệu phổ biến, được các chuyên gia cơ lưu chất khuyên dùng cho từng lĩnh vực đặc thù.

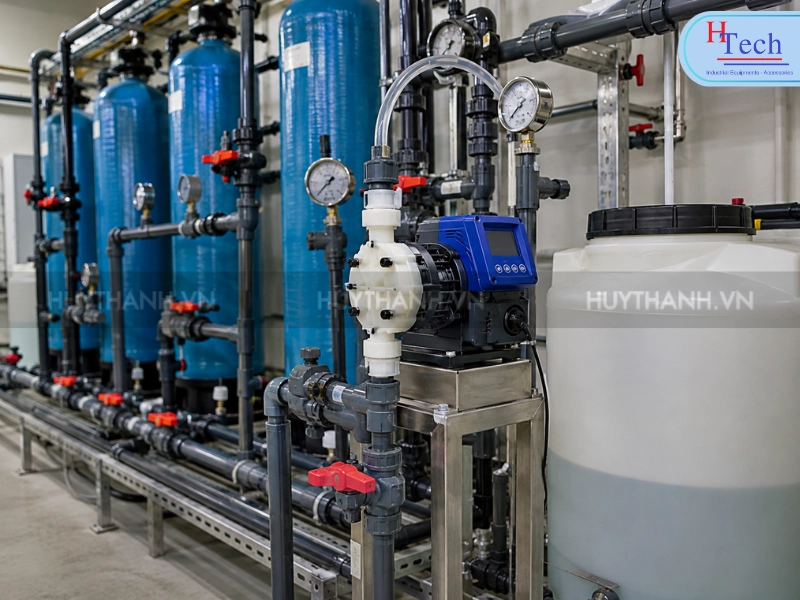

Hệ thống xử lý nước và nước thải: Tại các trạm XLNT, axit (H2SO4 loãng) hoặc kiềm (NaOH) thường được châm để cân bằng pH trung tính. Bơm định lượng màng cơ khí hoặc điện từ với đầu bơm nhựa PVC hoặc PP là lựa chọn tối ưu, mang lại sự bền bỉ và tính kinh tế cao.
Nhà máy xi mạ: Môi trường xi mạ sử dụng các hóa chất có tính ăn mòn và oxy hóa cực đoan như HNO3 hay dung dịch mạ Chrome. Hệ thống này bắt buộc phải cấu hình bơm sử dụng buồng PVDF nguyên khối kết hợp màng PTFE để chống lại sự phá hủy cấu trúc nhựa.
Công nghiệp hóa chất: Tại các tháp tổng hợp hóa chất, lưu lượng châm yêu cầu độ chính xác tuyệt đối ở mức áp suất lớn. Bơm định lượng màng thủy lực với khả năng chịu áp cao và tích hợp van an toàn nội bộ (Internal Relief Valve) là giải pháp tiêu chuẩn để duy trì phản ứng hóa học hoàn hảo.
Thực phẩm, đồ uống và dược phẩm: Ngành công nghiệp sinh học yêu cầu tiêu chuẩn vô trùng khắt khe (FDA, EHEDG). Khi châm các loại axit hữu cơ điều vị (Axit Citric, Lactic), buồng bơm bắt buộc phải làm từ Inox 316L đánh bóng vi sinh, kết nối ngàm Clamp để dễ dàng thực hiện quy trình CIP/SIP.
Tháp giải nhiệt và hệ thống HVAC: Để ngăn chặn cặn canxi và sự phát triển của rêu tảo trong mạch nước tuần hoàn, bơm điện từ tích hợp vi xử lý (nhận tín hiệu tự động xả đáy) với buồng bơm PP/PVC là trang bị tiêu chuẩn, giúp hệ thống Chiller luôn vận hành ở hiệu suất trao đổi nhiệt tốt nhất.
Mỗi ngành công nghiệp sở hữu một hệ sinh thái môi chất và tiêu chuẩn an toàn hoàn toàn khác biệt
Kết luận
Việc cấu hình và đầu tư một hệ thống bơm định lượng axit chưa bao giờ là phép thử may rủi. Sự an toàn của con người và tính liên tục của cả dây chuyền sản xuất tỷ đô phụ thuộc trực tiếp vào tính tương thích hóa học giữa vỏ bọc cơ khí và môi trường lưu chất. Thay vì ưu tiên các lựa chọn giá rẻ ngắn hạn, doanh nghiệp cần định hình chiến lược mua hàng dựa trên nền tảng kỹ thuật vững chắc: chỉ định đúng vật liệu, tính toán chuẩn thủy lực và đáp ứng trọn vẹn tiêu chuẩn tự động hóa.
Thấu hiểu sâu sắc giới hạn của cơ lưu chất và đặc tính tàn phá của các loại hóa chất công nghiệp, Huy Thành tự hào là chuyên gia cung cấp giải pháp bơm định lượng chuyên nghiệp hàng đầu tại Việt Nam. Chúng tôi phân phối đa dạng các thương hiệu uy tín như: Carten Pump, Seko, Tacmina, Bluewhite,… với dải vật liệu cao cấp (PP, PVC, PVDF, Inox 316L) tương thích với mọi loại axit từ cơ bản đến cực đoan.
Với đội ngũ kỹ sư giàu kinh nghiệm, Huy Thành cam kết đồng hành cùng nhà máy từ khâu phân tích thông số hóa lý, bóc tách bản vẽ cho đến khi cung cấp trọn bộ thiết bị chính hãng (đầy đủ CO-CQ).
Hãy liên hệ ngay với Huy Thành để được tư vấn cấu hình kỹ thuật chuẩn xác, nhận báo giá cạnh tranh và kiến tạo một trạm châm hóa chất an toàn, bền bỉ tuyệt đối cho dự án của bạn.
Với hơn 9 năm kinh nghiệm trong lĩnh vực thiết kế, tư vấn và thi công hệ thống bơm công nghiệp, với chuyên môn thực tế về lựa chọn máy bơm, tính toán thông số, thiết kế hệ thống đường ống, lắp đặt, vận hành và tối ưu giải pháp bơm.
