Trong lĩnh vực công nghiệp, đặc biệt là ngành thực phẩm, dược phẩm, hóa chất và sản xuất thiết bị cơ khí, các tiêu chuẩn kỹ thuật đóng vai trò quan trọng trong việc đảm bảo tính đồng bộ và khả năng tương thích giữa các thiết bị. Một trong những tiêu chuẩn được sử dụng phổ biến hiện nay là tiêu chuẩn DIN. Vậy tiêu chuẩn DIN là gì, có đặc điểm gì nổi bật và được ứng dụng như thế nào trong thực tế? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.
DIN là viết tắt của cụm từ tiếng Đức Deutsches Institut für Normung, có nghĩa là Viện Tiêu chuẩn hóa Đức. Đây là tổ chức chịu trách nhiệm xây dựng và ban hành các tiêu chuẩn kỹ thuật được áp dụng rộng rãi tại Đức và nhiều quốc gia trên thế giới.
Tiêu Chuẩn Din
Tiêu chuẩn DIN được phát triển nhằm thống nhất các yêu cầu về thiết kế, kích thước, vật liệu, phương pháp thử nghiệm và quy trình sản xuất. Nhờ đó, các thiết bị và linh kiện được sản xuất theo chuẩn DIN có thể dễ dàng lắp ráp, thay thế và vận hành đồng bộ.
Trong ngành inox vi sinh, tiêu chuẩn DIN thường được áp dụng cho:
Hiện nay, DIN là một trong những tiêu chuẩn được sử dụng phổ biến nhất tại thị trường châu Âu và các nhà máy có vốn đầu tư nước ngoài.
II. Lịch sử hình thành tiêu chuẩn DIN
Tiêu chuẩn DIN được thành lập vào năm 1917 tại Đức với tên gọi ban đầu là NADI (Normenausschuss der deutschen Industrie).
Mục tiêu của tổ chức là xây dựng hệ thống tiêu chuẩn chung giúp các doanh nghiệp sản xuất trong nước có thể thống nhất về quy cách kỹ thuật, từ đó nâng cao hiệu quả sản xuất và giảm chi phí.
Hệ thống tiêu chuẩn DIN có lịch sử lâu đời gắn liền với sự phát triển mạnh mẽ của nền công nghiệp Đức:
Năm 1917: Tổ chức tiền thân của DIN được thành lập với tên gọi “Ủy ban Tiêu chuẩn của Ngành Công nghiệp Đức” (Normenausschuss der deutschen Industrie).
Năm 1926: Ủy ban đổi tên thành “Ủy ban Tiêu chuẩn Đức” (Deutscher Normenausschuss – DNA) để mở rộng phạm vi áp dụng ra ngoài ngành cơ khí.
Năm 1975: Tổ chức chính thức đổi tên thành “Deutsches Institut für Normung” (DIN) và được chính phủ Đức công nhận là tổ chức tiêu chuẩn hóa quốc gia duy nhất của nước này, đại diện cho Đức tại các diễn đàn quốc tế như ISO và CEN.
Từ một bộ tiêu chuẩn quốc gia, nhờ tính chính xác và độ tin cậy vượt trội, chuẩn DIN đã nhanh chóng được toàn châu Âu và thế giới công nhận, trở thành thước đo chất lượng toàn cầu.

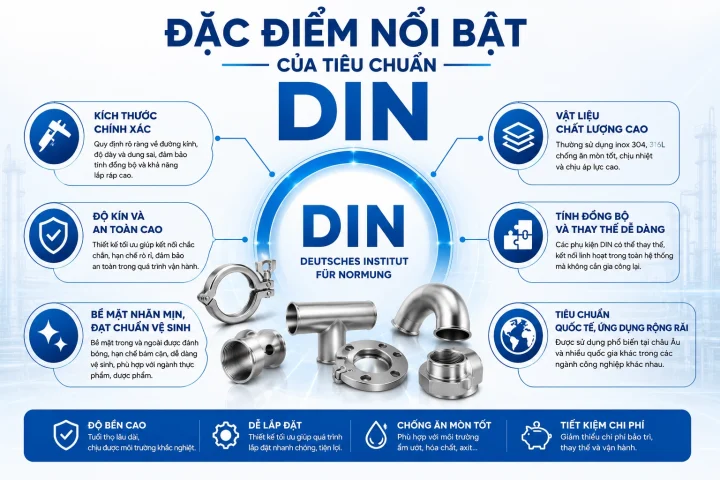

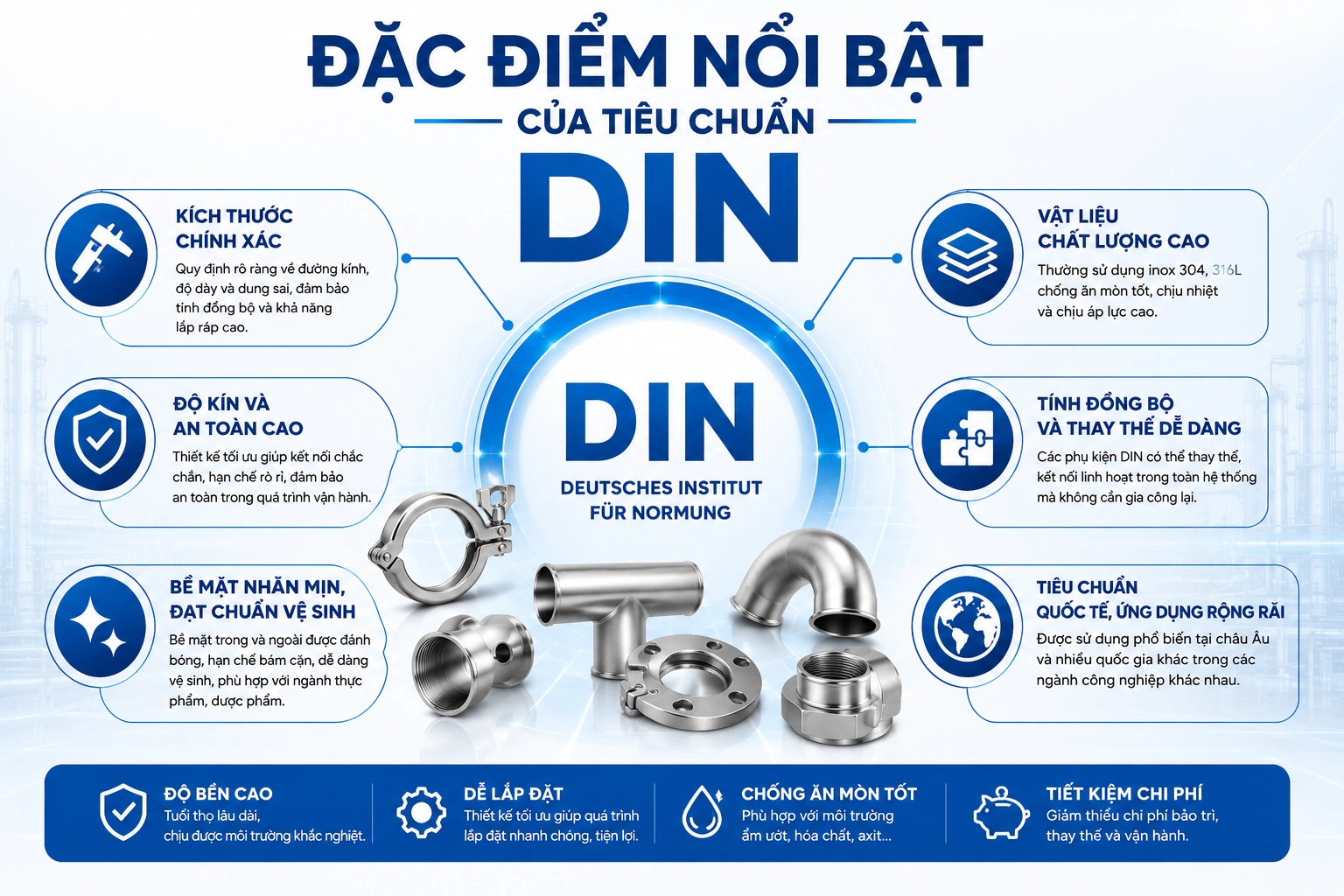

III. Các đặc điểm nổi bật của tiêu chuẩn DIN trong công nghiệp
đặc điểm Nổi Bật Của Tiêu Chuẩn Din
Tiêu chuẩn DIN được giới kỹ sư và các nhà sản xuất toàn cầu đánh giá cao nhờ sở hữu những đặc tính kỹ thuật ưu việt sau:
1. Quy định kích thước chuẩn hóa nghiêm ngặt
Điểm cốt lõi của chuẩn DIN là việc quy định chi tiết và đồng bộ các thông số hình học cốt lõi bao gồm: Đường kính danh nghĩa (DN), đường kính ngoài (OD), độ dày thành ống, kích thước ren và quy cách mặt bích. Nhờ tính đồng bộ tuyệt đối này, các linh kiện và phụ kiện đạt chuẩn DIN có thể dễ dàng lắp ráp, thay thế lẫn nhau trên cùng một hệ thống mà không cần tốn chi phí gia công lại.
2. Độ chính xác cơ khí vượt trội
Các sản phẩm được gắn mác tiêu chuẩn DIN luôn phải trải qua quy trình kiểm định khắt khe với mức dung sai cực nhỏ. Đặc điểm này mang lại nhiều lợi ích vượt trội cho hệ thống vận hành:
Đảm bảo độ kín khít tuyệt đối: Triệt tiêu hoàn toàn rủi ro rò rỉ lưu chất.
Tối ưu hiệu suất: Giúp toàn bộ hệ thống vận hành ổn định, êm ái.
Kéo dài tuổi thọ: Giảm thiểu ma sát và hao mòn vật lý, tiết kiệm chi phí bảo trì.
3. Tính phổ biến và toàn cầu hóa
Mặc dù có nguồn gốc từ Viện Tiêu chuẩn Đức, DIN đã vượt qua ranh giới quốc gia để trở thành ngôn ngữ kỹ thuật chung tại Châu Âu, Châu Á, Bắc Mỹ và Trung Đông. Việc áp dụng một tiêu chuẩn mang tính toàn cầu giúp các doanh nghiệp dễ dàng tìm kiếm nguồn cung ứng thay thế và đồng bộ hóa dây chuyền sản xuất quốc tế.
4. Đáp ứng hoàn hảo các hệ thống vi sinh khắt khe
Trong các ngành đặc thù như chế biến thực phẩm, bia rượu, nước giải khát và dược phẩm, phụ kiện chuẩn DIN thường được chế tạo từ các dòng thép không gỉ cao cấp như Inox 304 hoặc Inox 316L với bề mặt được đánh bóng cơ học đạt độ mịn tối đa. Nhờ đó, sản phẩm sở hữu những ưu điểm lý tưởng:
Ngăn ngừa bám cặn: Bề mặt siêu phẳng giúp dòng lưu chất lưu thông mượt mà, không để lại mảng bám.
Khử trùng dễ dàng: Thuận tiện cho các quy trình vệ sinh tự động tại chỗ (CIP).
Kháng ăn mòn tuyệt đối: Trơ hóa học trước các chất tẩy rửa mạnh, đáp ứng trọn vẹn các tiêu chuẩn vệ sinh an toàn nghiêm ngặt.
5. Dải kích thước đa dạng và linh hoạt
Hệ thống tiêu chuẩn DIN sở hữu dải kích thước cực kỳ phong phú, trải dài từ các kích cỡ siêu nhỏ như DN10 cho đến các kích thước công nghiệp khổng lồ vượt trên DN150. Sự đa dạng này giúp các kỹ sư dễ dàng tính toán, thiết kế và tối ưu hóa cho mọi quy mô hệ thống sản xuất từ phòng thí nghiệm đến nhà máy quy mô lớn.

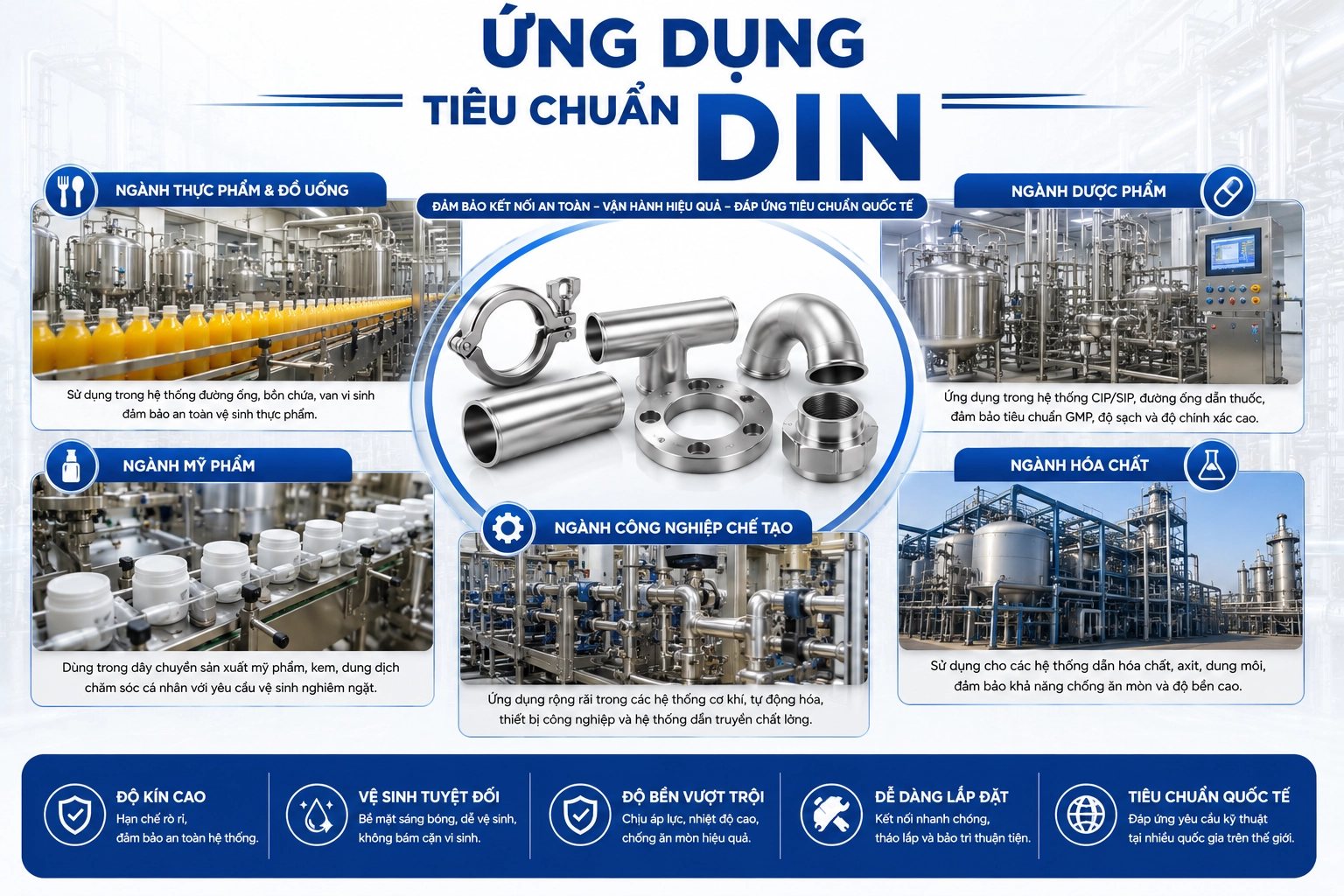

IV. Các ứng dụng thực tế của tiêu chuẩn DIN trong công nghiệp
Nhờ những ưu điểm vượt trội về độ chính xác và tính an toàn vật liệu, tiêu chuẩn DIN trở thành thước đo bắt buộc trong nhiều ngành công nghiệp mũi nhọn. Dưới đây là các ứng dụng điển hình nhất:
ứng Dụng Của Tiêu Chuẩn Din
1. Ngành chế biến thực phẩm và đồ uống (F&B)
Các dây chuyền sản xuất thực phẩm luôn đặt yếu tố vệ sinh an toàn và kiểm soát nhiễm khuẩn lên hàng đầu. Phụ kiện và đường ống đạt chuẩn DIN là lựa chọn tối ưu tại:
Hệ thống xử lý sữa: Nhà máy sản xuất sữa tươi, sữa bột, sữa chua.
Ngành sản xuất bia rượu: Hệ thống bồn lên men, đường ống dẫn dịch đường.
Sản xuất nước giải khát: Dây chuyền chiết rót tự động, hệ thống pha chế.
Chế biến thực phẩm: Các hệ thống vận chuyển nguyên liệu lỏng và sệt.
Vai trò: Đảm bảo bề mặt tiếp xúc sản phẩm luôn vô trùng, ngăn ngừa tối đa sự hình thành của vi khuẩn và mảng bám sinh học.
2. Ngành công nghiệp dược phẩm
Trong môi trường đòi hỏi sự tinh khiết tuyệt đối của dược phẩm, các thiết bị cơ khí và phụ kiện inox bắt buộc phải tuân theo các quy định nghiêm ngặt của hệ DIN nhằm đáp ứng tiêu chuẩn thực hành tốt sản xuất thuốc (GMP). Tiêu chuẩn này được ứng dụng cốt lõi trong:
Hệ thống CIP (Clean-in-Place): Quy trình tự động làm sạch tại chỗ cho đường ống và bồn chứa.
Hệ thống SIP (Sterilization-in-Place): Quy trình tiệt trùng tại chỗ bằng hơi nước áp lực cao.
Hệ thống phụ trợ: Đường ống dẫn nước cất pha tiêm (WFI), đường ống dẫn thuốc lỏng và các hệ bồn chứa vi sinh.
3. Ngành sản xuất mỹ phẩm
Để đảm bảo chất lượng dung dịch và tránh tình trạng nhiễm chéo giữa các mẻ sản xuất, các dây chuyền sản xuất mỹ phẩm hiện đại (kem dưỡng, dầu gội, nước hoa) đều đồng bộ hóa bằng vật tư chuẩn DIN bao gồm:
Van vi sinh DIN (van bướm, van lấy mẫu, van màng).
Ống inox vi sinh DIN có độ bóng bề mặt cao.
Bơm ly tâm và bơm trục vít vi sinh đạt chuẩn kỹ thuật Đức.
4. Ngành hóa chất và hóa dầu
Đối với môi trường làm việc khắc nghiệt và độc hại, các thiết bị đạt tiêu chuẩn DIN chứng minh năng lực vượt trội nhờ khả năng chịu áp lực cao và chống ăn mòn hóa học xuất sắc. Chúng là thành phần cấu tạo nên:
Mạng lưới đường ống dẫn axit, dung môi và các chất ăn mòn mạnh.
Hệ thống bồn chứa và thiết bị áp lực trong nhà máy hóa chất.
5. Ngành cơ khí chế tạo và tự động hóa
Không chỉ giới hạn trong ngành vi sinh, các linh kiện cơ khí theo chuẩn DIN (như bulong, đai ốc, thanh ray nhôm DIN Rail, khớp nối) là nền tảng trong các dây chuyền lắp ráp máy móc và tủ điện công nghiệp. Sự chuẩn hóa này giúp các kỹ sư nhà máy dễ dàng bảo trì, sửa chữa và tìm kiếm linh kiện thay thế linh hoạt trên thị trường toàn cầu.
V. Quy đổi kích thước DIN Sang Inch, Phi
DN (mm)
Inch
Đường kính ngoài (mm)
Phi (Ø)
DN10
3/8″
17.1
Ø12
DN15
1/2″
21.3
Ø18
DN20
3/4″
26.7
Ø22
DN25
1″
33.4
Ø28
DN32
1 1/4″
42.2
Ø34
DN40
1 1/2″
48.3
Ø40
DN50
2″
60.3
Ø52
DN65
2 1/2″
76.1
Ø70
DN80
3″
88.9
Ø85
DN100
4″
114.3
Ø104
DN125
5″
141.3
Ø129
DN150
6″
168.3
Ø154
DN200
8″
219.1
Ø204
DN250
10″
273
Ø254
Kết Luận
Tiêu chuẩn DIN là hệ thống tiêu chuẩn kỹ thuật có nguồn gốc từ Đức và được ứng dụng rộng rãi trong nhiều ngành công nghiệp trên toàn thế giới. Với ưu điểm về độ chính xác, tính đồng bộ và khả năng đáp ứng các yêu cầu vệ sinh nghiêm ngặt, DIN trở thành lựa chọn hàng đầu cho các hệ thống đường ống inox vi sinh, thực phẩm, dược phẩm và hóa chất.
Việc hiểu rõ đặc điểm cũng như cách quy đổi kích thước DIN sang Inch hoặc SMS sẽ giúp doanh nghiệp lựa chọn đúng phụ kiện, giảm thiểu sai sót khi lắp đặt và tối ưu hiệu quả vận hành hệ thống.
