Ứng Dụng Bơm Màng Khí Nén Graco Husky Trong Các Dây Chuyền Sản Xuất Công Nghiệp

Trong hệ thống cơ lưu chất hiện đại, việc sử dụng bơm màng khí nén nói chung và các dòng bơm màng Graco cụ thể là bơm màng Husky nói riêng đang trở thành giải pháp cốt lõi để xử lý những môi chất phức tạp. Một thiết bị bơm màng được cấu hình chuẩn xác không chỉ giải quyết bài toán vận chuyển chất lỏng an toàn mà còn tối ưu hóa hiệu năng thủy lực của toàn bộ nhà máy. Bài viết này sẽ phân tích chi tiết các đặc tính kỹ thuật và phương pháp ứng dụng công nghệ màng khí nén vào từng phân đoạn sản xuất đặc thù.

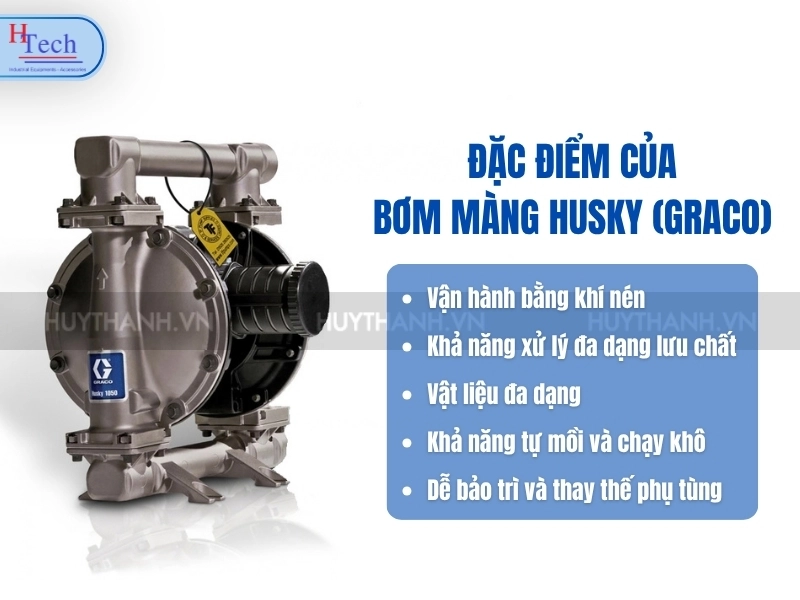

Đặc điểm nổi bật của bơm màng Graco Husky

Trong giới kỹ thuật, hai cụm từ “bơm màng Graco” và “bơm màng Husky” thường được sử dụng song hành hoặc thay thế cho nhau. Về bản chất, Graco là tên của tập đoàn mẹ (Graco Inc. – Hoa Kỳ) chuyên chế tạo các hệ thống cơ lưu chất hàng đầu thế giới, trong khi Husky là tên gọi của dòng sản phẩm (series) bơm màng khí nén chuyên dụng do chính hãng này phát triển. Do đó, dù gọi theo tên thương hiệu bảo chứng (Graco) hay tên dòng thiết bị cụ thể (Husky), người dùng đều đang nhắc đến cùng một giải pháp truyền tải chất lỏng công nghiệp cao cấp.

Dòng thiết bị bơm màng Graco được giới kỹ thuật đánh giá cao nhờ sự kết hợp giữa nguyên lý truyền động thể tích và công nghệ phân phối khí nén tối ưu. Cấu trúc cơ khí này mang lại những đặc tính vận hành khác biệt so với các loại bơm ly tâm hay bơm bánh răng công nghiệp, thể hiện qua các thông số kỹ thuật cốt lõi sau:

• Vận hành bằng khí nén: Thiết bị không sử dụng động cơ điện trực tiếp để dẫn động, từ đó loại bỏ hoàn toàn rủi ro phát sinh tia lửa điện. Đặc tính này biến cụm bơm thành lựa chọn tối ưu cho các môi trường công nghiệp có yêu cầu kiểm soát rủi ro cháy nổ khắt khe (đạt chuẩn ATEX) khi được nối đất và lắp đặt đúng tiêu chuẩn.
• Khả năng xử lý đa dạng lưu chất: Thiết kế buồng ngậm lưu chất mở rộng cho phép luân chuyển từ hóa chất cơ bản, dung môi bay hơi đến sơn, keo công nghiệp, cũng như chất lỏng có biên độ nhớt lớn hoặc chứa lẫn hạt rắn mài mòn tùy theo cấu hình cụm bi và đế bi.
• Vật liệu đa dạng: Hệ thống thân bơm (nhôm, inox, polypropylene, PVDF) và màng bơm (PTFE, Santoprene, Buna-N) được nhà sản xuất cung cấp dưới dạng module tùy biến, đáp ứng chính xác biểu đồ tương thích hóa học của mọi loại môi chất.
• Khả năng tự mồi và chạy khô: Nguyên lý thay đổi thể tích buồng bơm tạo ra lực hút chân không mạnh mẽ, giúp thiết bị tự mồi từ bồn chứa đặt ngầm. Bơm có khả năng chạy không tải (chạy khô) khi cạn nguyên liệu trong những điều kiện nhất định mà không gây cháy nổ hay kẹt phần cứng, tuy nhiên cần tuân thủ dải thông số kỹ thuật của nhà sản xuất để bảo vệ tuổi thọ vòng đời của màng.
• Dễ bảo trì và thay thế phụ tùng: Cụm van phân phối khí (air valve) được thiết kế chống kẹt độc lập, kết hợp với cấu trúc khoang xả/hút dễ tháo lắp. Kỹ thuật viên có thể nhanh chóng kiểm tra, bảo dưỡng màng, bi và đế bi theo chu kỳ mà không cần phải gỡ toàn bộ hệ thống ra khỏi đường ống.

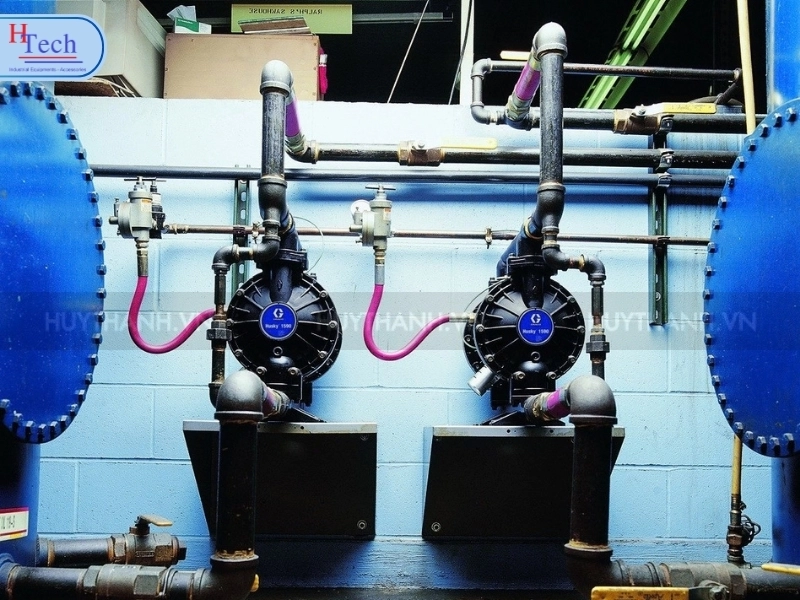

Vai trò của bơm màng khí nén Graco Husky trong dây chuyền sản xuất

Nằm ở các điểm nút giao nhận nguyên liệu, bơm màng Graco không chỉ đơn thuần làm nhiệm vụ tạo cột áp đẩy mà còn định hình tính liền mạch của toàn bộ quy trình. Sự hiện diện của các dòng bơm màng Graco giúp kỹ sư nhà máy giải quyết triệt để những bài toán phức tạp về luân chuyển và bảo toàn cấu trúc lưu chất.

• Vận chuyển và trung chuyển liền mạch: Bơm màng Graco đảm nhận xuất sắc việc luân chuyển an toàn chất lỏng giữa các phân khu, từ bồn chứa nguyên liệu thô đến hệ thống phối trộn, gia công hoặc trực tiếp cấp vào bồn trung gian của cụm chiết rót.
• Cấp liệu môi chất đặc thù: Dòng thiết bị này hoạt động như một cỗ máy cấp liệu đáng tin cậy cho các dây chuyền sử dụng hóa chất ăn mòn, dung môi dễ bay hơi hoặc các chất lỏng có độ nhớt biến thiên mạnh theo nhiệt độ.
• Kiểm soát rủi ro rò rỉ và bảo toàn nguyên liệu: Cấu trúc hoạt động không sử dụng phớt cơ khí (seal-less design) đặc trưng của bơm màng khí nén chặn đứng hoàn toàn hiện tượng rò rỉ dung dịch ra ngoài môi trường. Điều này giúp thiết bị hỗ trợ đắc lực trong việc luân chuyển các chất lỏng độc hại, dễ cháy hoặc chứa tinh thể rắn mài mòn mà không gây hao hụt hay nguy hiểm cho người vận hành.

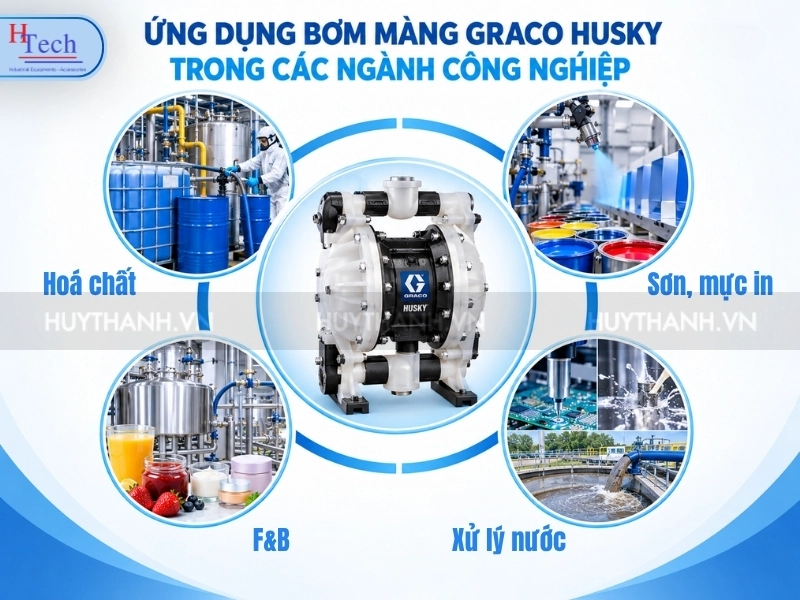

Ứng dụng bơm màng Graco Husky trong các ngành công nghiệp

Khả năng linh hoạt trong việc tùy biến vật liệu tiếp xúc (wetted parts) và dải lưu lượng xả rộng giúp bơm màng Graco được tích hợp sâu vào nhiều phân ngành sản xuất. Sự tương thích này được thể hiện rõ thông qua việc các dòng bơm màng Husky đáp ứng trọn vẹn các tiêu chuẩn hóa lý đặc thù của từng lĩnh vực.

Ngành hóa chất và xử lý bề mặt

• Trong môi trường hóa chất, sự an toàn của mạng lưới đường ống phụ thuộc hoàn toàn vào khả năng trơ hóa học của vật liệu vỏ bơm và cụm màng.
• Bơm màng Graco hỗ trợ hút trực tiếp các loại axit, kiềm mạnh, hóa chất công nghiệp và dung môi hữu cơ từ phuy hoặc bồn IBC nhờ việc tùy chọn cấu hình thân nhựa PVDF hoặc Polypropylene chống ăn mòn.
• Thiết bị được ứng dụng để cấp hóa chất định lượng vào bồn phản ứng, bể xi mạ, hoặc hệ thống pha trộn trung tâm, đảm bảo không xảy ra hiện tượng thôi nhiễm hay phá hủy cấu trúc luyện kim.

Ngành sơn, mực in và chất phủ

• Đặc thù của ngành công nghiệp này là các lưu chất có tính bám dính cao, dễ đông kết và yêu cầu lực cắt (shear) thấp để không làm vỡ các hạt màu gốc.
• Các model bơm màng Husky luân chuyển ổn định sơn nước, sơn epoxy, mực in công nghiệp và keo có độ nhớt phù hợp mà không làm biến tính thành phần hóa học của nguyên liệu.
• Cấp liệu tuần hoàn liên tục cho hệ thống súng phun sơn, cụm pha màu tự động hoặc các dây chuyền sản xuất màng phủ bề mặt, duy trì áp suất xả ổn định nhờ bộ van phân phối khí nén tối ưu của bơm màng Graco.

Ngành thực phẩm, đồ uống và mỹ phẩm

• Các dây chuyền F&B và dược mỹ phẩm đòi hỏi thiết bị truyền tải phải đáp ứng các tiêu chuẩn vệ sinh an toàn khắt khe bên cạnh hiệu năng về mặt thủy lực.
• Dòng bơm màng khí nén Graco chuyên vi sinh làm nhiệm vụ luân chuyển nguyên liệu dạng lỏng hoặc sệt như mứt trái cây, siro, nước cốt, kem nền mỹ phẩm hoặc các loại phụ gia đặc biệt nhạy cảm với lực ly tâm.
• Thiết bị cần được chỉ định đúng cấu hình vật liệu tiếp xúc (như thân Inox 316 đánh bóng, màng PTFE chuẩn vi sinh) nhằm giúp cụm bơm màng đáp ứng yêu cầu vệ sinh CIP/SIP và ngăn chặn tuyệt đối sự ươm tạo vi khuẩn.

Ngành sản xuất điện tử, cơ khí và xử lý nước thải

• Nhóm ngành này thường xuyên phải xử lý các lưu chất phụ trợ chứa tinh thể rắn, mạt kim loại hoặc nước thải công nghiệp đa thành phần.
• Sử dụng bơm màng khí nén để cấp an toàn các dung dịch hóa chất làm sạch bảng mạch, dung dịch xử lý bề mặt kim loại, dầu cắt gọt và chất lỏng phụ trợ.
• Các cấu hình bơm màng Husky công nghiệp đảm nhận việc thu gom, hút bùn loãng, chuyển tải nước thải chứa cặn lơ lửng từ hố thu gom vào hệ thống máy ép bùn hoặc bể lắng xử lý tập trung, miễn là kích thước hạt rắn nằm trong ngưỡng thiết kế của khe hở cụm bi.

Những công đoạn trong dây chuyền phù hợp với bơm màng khí nén Graco Husky

Để tối đa hóa tỷ suất hoàn vốn, kỹ sư nhà máy thường bố trí thiết bị bơm màng Graco vào các “điểm nghẽn” (bottlenecks) thủy lực – nơi mà các dòng bơm cánh gạt hay ly tâm không thể hoạt động hiệu quả.

• Chuyển tải nguyên liệu đầu vào: Hút và xả lưu chất từ phuy 200 lít, tank IBC 1000 lít hoặc bồn ngầm sang bồn trung gian dự trữ một cách nhanh chóng.
• Cấp liệu và phối trộn: Bổ sung hóa chất, phụ gia vào bồn khuấy, tháp phản ứng hoặc hệ thống định lượng theo mẻ, cho phép tinh chỉnh lưu lượng dễ dàng thông qua van tiết lưu khí nén.
• Tuần hoàn và thu hồi: Duy trì dòng chảy liên tục giữa các cụm thiết bị trao đổi nhiệt, máy lọc hoặc thực hiện thao tác thu hồi phần lưu chất dư thừa dưới đáy bồn vào cuối ca làm việc.
• Xử lý và luân chuyển chất thải: Bơm rút nước rỉ rác, bùn loãng hoặc hóa chất thải chứa cặn rắn tại các trạm xử lý cuối đường ống, đáp ứng nghiêm ngặt các giới hạn chịu mài mòn của thiết bị.

Các yếu tố kỹ thuật cần xem xét khi tích hợp bơm vào dây chuyền

Việc chỉ định bừa bãi một thiết bị cơ lưu chất sẽ dẫn đến hiện tượng sụt áp, nhanh rách màng hoặc làm biến tính nguyên liệu. Kế hoạch tích hợp cần được lượng hóa dựa trên bốn nhóm thông số kỹ thuật nền tảng.

• Tính chất lưu chất: Đánh giá chính xác độ nhớt động học, tỷ trọng, đường kính tối đa của hạt rắn lơ lửng, nồng độ ăn mòn để đối chiếu chéo với biểu đồ tương thích vật liệu của màng, bi và đế bi.
• Điều kiện nhiệt động lực học: Xác định lưu lượng mục tiêu, áp suất đối áp của hệ thống xả, chiều cao hút chân không thực tế (NPSHa), tổn thất ma sát ống dẫn và công suất cấp khí của trạm nén khí hiện hữu.
• Yêu cầu của quy trình: Xem xét các tiêu chuẩn về vệ sinh vô trùng, mức độ chính xác khi định lượng cấp liệu, tính liên tục của mẻ sản xuất và các quy chuẩn an toàn môi trường.
• Cấu hình bơm: Dựa trên tập dữ liệu đã thu thập, lựa chọn chính xác dòng thiết bị bơm màng Graco Husky phù hợp, định cỡ cổng kết nối (1 inch, 2 inch, 3 inch) và chỉ định vật liệu cấu thành thân khoang ngậm lưu chất.

Lưu ý khi vận hành và duy trì hiệu suất bơm màng Graco Husky

Dù sở hữu kết cấu cơ khí bền bỉ, cụm bơm màng vẫn cần một chiến lược vận hành và bảo dưỡng dự phòng chuẩn xác để ngăn chặn các sự cố dừng máy (downtime) gây lãng phí ngân sách.

• Kiểm soát năng lượng khí nén: Sử dụng bộ lọc điều áp (FRL) để điều chỉnh áp suất và lưu lượng khí đầu vào khớp với điểm làm việc (duty point) thực tế, tuyệt đối tránh vận hành vượt giới hạn áp lực cho phép gây rách màng.
• Thiết lập chu kỳ kiểm tra tĩnh: Định kỳ mở khoang bơm để đánh giá độ chùng/nứt của màng bơm, độ mòn vật lý của bi và đế bi, vệ sinh bộ giảm thanh (muffler) cũng như kiểm tra độ kín khít của hệ thống đường ống hút.
• Giám sát trạng thái động: Lắng nghe và theo dõi các dấu hiệu bất thường như máy chạy không tải với tốc độ cao (báo hiệu bục màng hoặc hở ống hút), suy giảm lưu lượng đột ngột, có bọt khí ở đầu xả hoặc chất lỏng rò rỉ qua ngõ xả khí nén để tiến hành dừng máy can thiệp kịp thời.
• Đánh giá hiệu quả tổng thể: Ghi nhận và phân tích dữ liệu về độ ổn định áp suất của dây chuyền, mức tiêu thụ khí nén trên mỗi khối lưu chất và tần suất thay thế vật tư nhằm điều chỉnh kế hoạch bảo trì tối ưu nhất.

Kết luận

Sự hiện diện của bơm màng Graco cụ thể là bơm màng Husky trong mạng lưới đường ống công nghiệp không đơn thuần là một phương án luân chuyển cơ học, mà là một chốt chặn chiến lược giúp nhà máy kiểm soát chặt chẽ rủi ro cháy nổ, triệt tiêu hao hụt dung môi và duy trì tính liền mạch cho toàn chuỗi sản xuất. Tuy nhiên, giá trị kinh tế của công nghệ màng khí nén chỉ được khai phóng tối đa khi cụm bơm được định cỡ chuẩn xác, đồng bộ hoàn hảo với các thông số lưu biến của môi chất và biểu đồ áp suất hệ thống.
