Van màng (Diaphragm Valve) là thiết bị kiểm soát dòng chảy chuyên dụng, đóng vai trò cốt lõi trong các hệ thống đường ống yêu cầu độ sạch tuyệt đối. Đối với các kỹ sư vận hành và nhà quản lý dây chuyền, việc hiểu rõ bản chất kỹ thuật của dòng van màng inox vi sinh này là chìa khóa để đảm bảo an toàn vệ sinh, tối ưu hóa chi phí bảo trì và duy trình tính liên tục của chuỗi sản xuất.
Van màng vi sinh (Sanitary Diaphragm Valve) được thiết kế đặc biệt để loại bỏ hoàn toàn các “điểm chết” (dead legs) – nơi vi khuẩn và lưu chất tồn đọng có thể gây ô nhiễm chéo, nhờ cấu tạo cô lập hoàn toàn cơ cấu truyền động lưu chất, các loại van màng inox vi sinh hiện nay trở thành tiêu chuẩn bắt buộc trong nhà máy chế biến thực phẩm, bia rượu, dược phẩm và công nghệ sinh học theo tiêu chuẩn ASME BPE, FDA và 3-A.
Để cấu trúc một hệ thống vô trùng đạt chuẩn, các kỹ sư cơ điện và giám đốc kỹ thuật cần đi sâu vào bản chất cơ học cũng như động học dòng chảy của thiết bị kiểm soát. Dưới đây là phân tích chi tiết về khái niệm và vai trò vận hành của dòng van này.

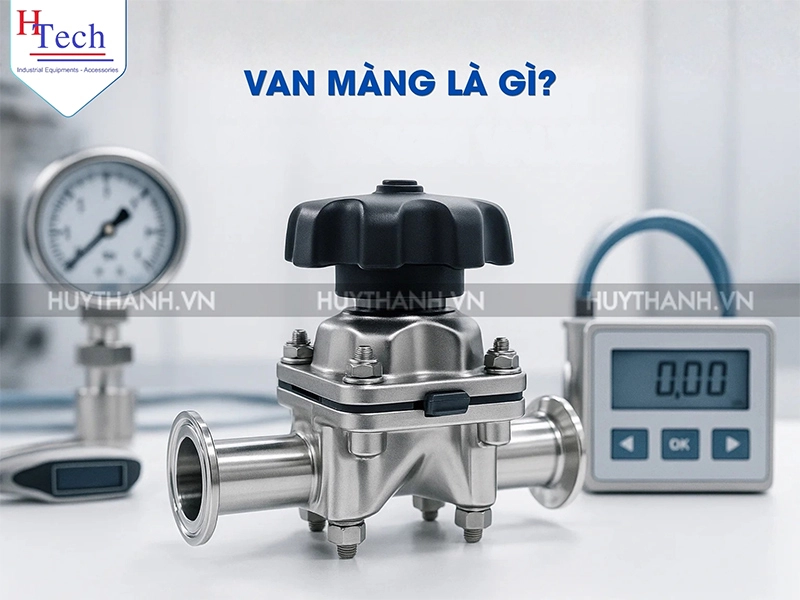

Van màng là dòng van sử dụng một màng ngăn bằng chất dẻo có tính đàn hồi cao (Diaphragm) để làm kín, điều tiết hoặc đóng ngắt dòng lưu chất. Điểm đặc trưng nhất của van màng so với van bi hay van bướm là màng van vừa đóng vai trò như một đĩa van để chặn dòng chảy, vừa hoạt động như một gioăng làm kín cách ly hoàn toàn trục van và các chi tiết chuyển động bên trong với lưu chất.
Trong các môi trường yêu cầu độ sạch cao, van màng inox vi sinh thường có phần thân làm bằng inox vi sinh (SUS316L) được đánh bóng bề mặt cơ học hoặc điện hóa đạt độ nhám cực thấp (Ra ≤ 0.4µm). Sự kết hợp giữa thân van nhẵn mịn và màng van đàn hồi giúp hệ thống không bị bám cặn, dễ dàng làm sạch bằng các chu trình tự động.

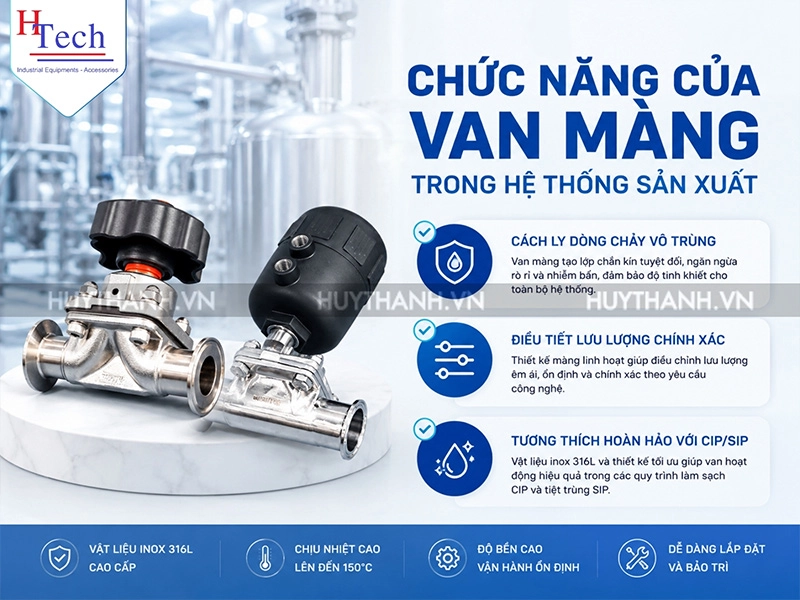

Trong sơ đồ công nghệ (P&ID) của nhà máy, van vi sinh dạng màng đảm nhận ba chức năng công nghệ then chốt:

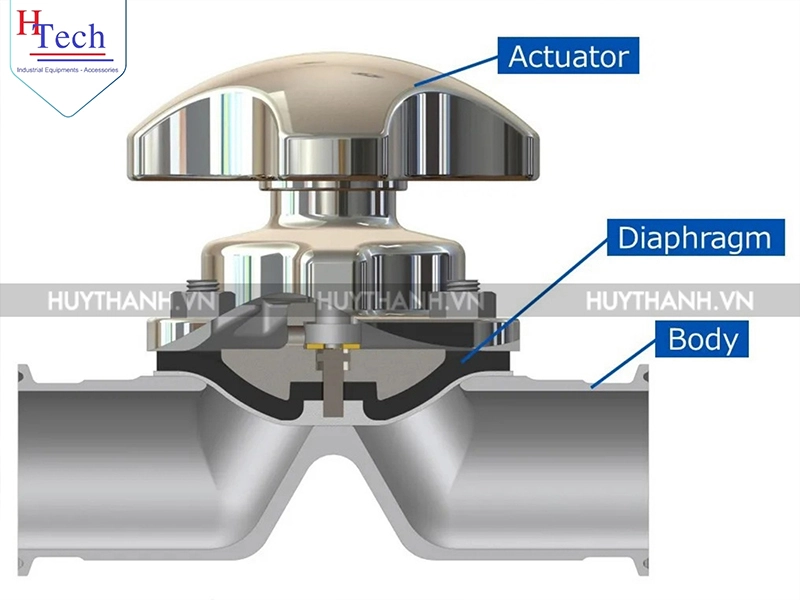

Hiểu rõ cấu trúc giải phẫu của thiết bị giúp người chịu trách nhiệm mua hàng đánh giá được chất lượng sản phẩm và dự báo chính xác chu kỳ bảo trì định kỳ. Một cụm van màng inox vi sinh tiêu chuẩn bao gồm các bộ phận cấu thành cơ bản như sau:
Được đúc hoặc gia công áp lực từ vật liệu thép không gỉ cao cấp như SUS316 hoặc SUS316L (hàm lượng carbon thấp để tránh ăn mòn ranh giới hạt khi hàn). Thân van màng vi sinh có thiết kế dòng chảy thẳng hoặc dạng lòng chảo tối ưu hóa động học, không có hốc kẹt, đảm bảo lưu chất thoát hoàn toàn khi xả đáy.
Đây là linh kiện quan trọng nhất, quyết định áp suất làm việc và độ bền của van. Màng van vi sinh thường được thiết kế cấu trúc hai lớp:
Bộ phận liên kết trực tiếp với trục van. Khi nhận được lực truyền động (từ tay vặn thủ công hoặc bộ điều khiển áp suất khí nén), chi tiết nén sẽ đẩy màng van ép chặt xuống vách ngăn của thân van để chặn đứng dòng chảy.
Tùy thuộc vào phương thức vận hành và cấu trúc cơ học, hệ thống sản xuất sẽ đòi hỏi những dòng van vi sinh khác nhau nhằm tối ưu hiệu suất và mức độ tự động hóa.
Đây là dòng van sử dụng vô lăng (handwheel) bằng inox hoặc nhựa chịu nhiệt để đóng mở. van màng vi sinh chỉnh tay thường được lắp đặt tại các vị trí lấy mẫu, các nhánh đường ống phụ hoặc các hệ thống không yêu cầu phản hồi tín hiệu tự động. Ưu điểm của dòng này là chi phí đầu tư thấp, kết cấu bền bỉ và dễ bảo trì tại chỗ.
Đối với các dây chuyền sản xuất tự động hóa tốc độ cao, van màng khí nén là lựa chọn bắt buộc. Thiết bị sử dụng áp suất khí điều khiển (thường từ 4-7 bar) để tác động lên piston hoặc màng truyền động bên trong bầu khí nén, giúp đóng/mở van tức thì.
Hệ thống van màng khí nén vi sinh thường tích hợp thêm bộ định vị (Positioner) nhận tín hiệu 4-20mA để điều tiết lưu lượng mịn, hoặc gắn các bộ hiển thị trạng thái (Switchbox) để phản hồi tín hiệu về tủ điều khiển trung tâm (PLC).
Đây là một giải pháp thiết kế cao cấp cho ngành dược phẩm. Cụm van màng inox vi sinh điều khiển khí nén cấu hình chữ T phối hợp nhiều cửa van trên một khối inox đúc duy nhất. Thiết kế này triệt tiêu hoàn toàn đoạn ống chết (Zero Dead Led), giúp phân nhánh dòng chảy vô trùng cực kỳ an toàn mà các loại van nối bướm hay van bi thông thường không thể thực hiện được.

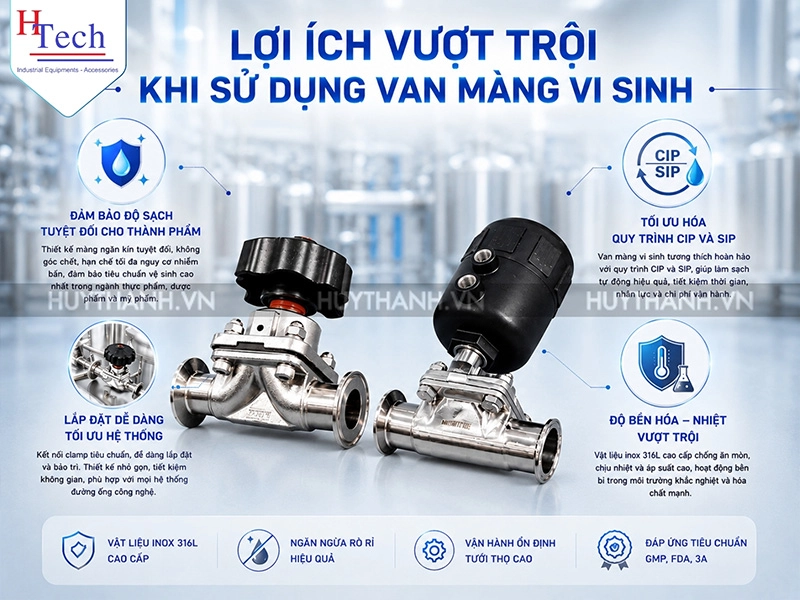

Sự xuất hiện của dòng van màng inox vi sinh đã giải quyết triệt để những bài toán hóc búa về nhiễm khuẩn chéo và suy giảm chất lượng thành phẩm trong sản xuất công nghiệp.

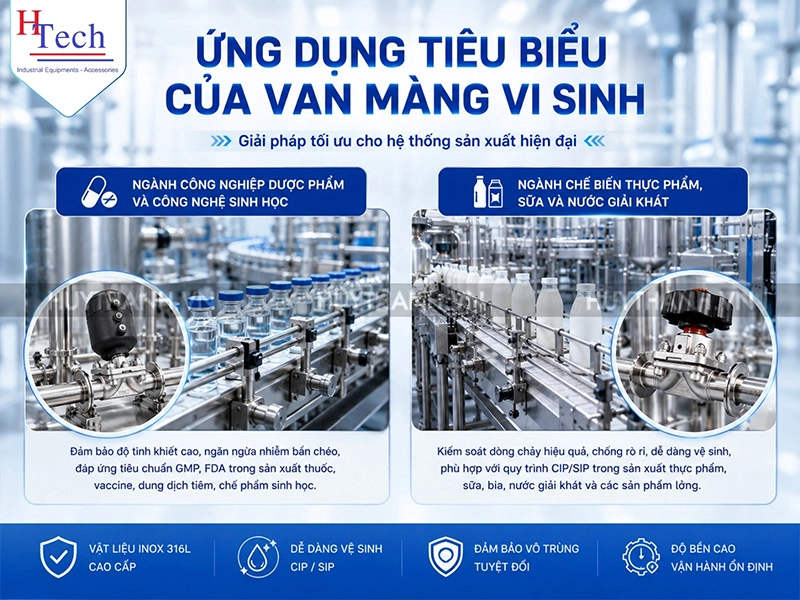

Nhờ những đặc tính kỹ thuật cao cấp, van vi sinh dạng màng là thiết bị không thể thay thế trong các phân xưởng sản xuất có yêu cầu nghiêm ngặt về an toàn vệ sinh và kiểm soát sinh học.
Trong các nhà máy đạt chuẩn GMP-WHO hay EU-GMP, van màng inox vi sinh điều khiển khí nén được lắp đặt dày đặc tại hệ thống sản xuất nước cất pha tiêm (WFI), hệ thống phân phối nước tinh khiết (PW), đường ống nuôi cấy tế bào, lên men và phân tách đại phân tử. Mọi điểm tiếp xúc đều phải bảo đảm không sinh màng sinh học.
Tại các công đoạn tiệt trùng nhanh UHT, hệ thống phối trộn siro, nước trái cây cô đặc hay các đường ống dẫn sữa tươi, van màng vi sinh được ứng dụng để kiểm soát dòng lưu chất đậm đặc, có độ nhớt cao hoặc chứa thịt quả nhỏ mà không lo hiện tượng kẹt cánh van hay rách gioăng làm kín.
Một quyết định mua sắm chính xác đòi hỏi sự phối hợp chặt chẽ giữa thông số vận hành thực tế và các chứng chỉ chất lượng quốc tế của thiết bị.
Kỹ sư cần làm rõ ba thông số cơ bản: áp suất tối đa (Pmax), nhiệt độ đỉnh (đặc biệt là nhiệt độ khi chạy SIP) và thành phần hóa học của dòng chảy. Nếu hệ thống chạy hóa chất ăn mòn mạnh kết hợp hơi nóng, bắt buộc phải chọn màng van PTFE/EPDM hai lớp kết hợp thân van màng inox vi sinh SUS316L.

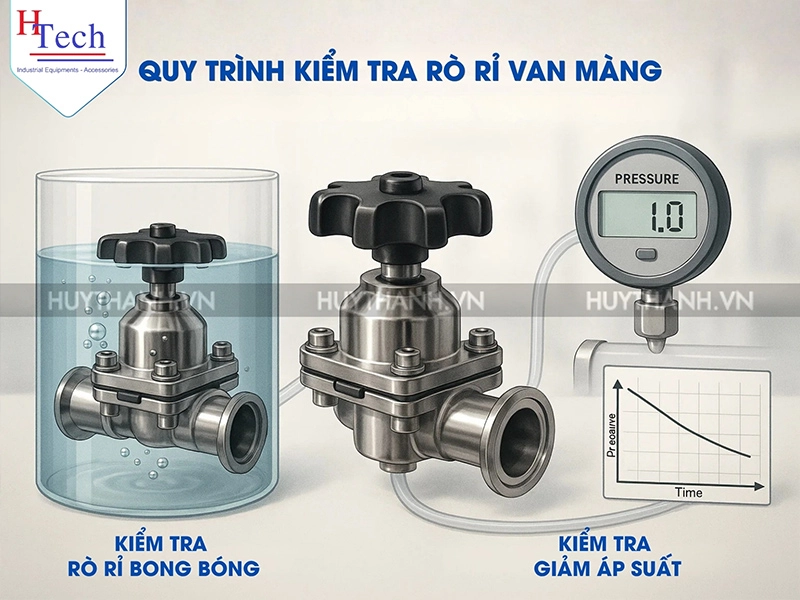

Khi phê duyệt hồ sơ kỹ thuật (Technical Data Sheet), người quản lý mua hàng cần yêu cầu đơn vị cung ứng cung cấp đầy đủ các chứng chỉ:
