Máy Bơm Nước Ngọt Trong Dây Chuyền Chiết Rót: Cách Hạn Chế Tạo Bọt Và Thất Thoát Co₂

Trong các nhà máy sản xuất đồ uống có gas, việc ứng dụng máy bơm nước ngọt (dòng bơm vi sinh chuyên dụng cho công đoạn luân chuyển nước giải khát) đóng vai trò quyết định đến sự ổn định của toàn bộ hệ thống chiết rót. Sự cố phổ biến nhất tại công đoạn này không chỉ dừng lại ở vấn đề cơ học, mà nằm ở hiện tượng mất dải áp suất khiến khí CO₂ bị tách rời khỏi dung dịch, tạo ra bọt khí ngắt quãng làm suy giảm chất lượng thành phẩm.

Bài viết dưới đây sẽ phân tích chuyên sâu dưới góc độ động lực học lưu chất, giúp kỹ sư vận hành và ban quản lý nhà máy nắm vững cơ chế giải phóng khí, từ đó thiết lập cấu hình bơm và đường ống tối ưu nhất.

Vì sao quá trình bơm ảnh hưởng đến hiệu quả chiết rót nước ngọt có gas?

Nước ngọt có gas là một hệ lưu chất phức tạp, nơi khí CO₂ được hòa tan vào chất lỏng dưới điều kiện áp suất cao và nhiệt độ thấp. Khi lưu chất này dịch chuyển trong buồng bơm và mạng lưới ống dẫn, bất kỳ sự thay đổi đột ngột nào về vận tốc, áp suất hay lực xé (shear stress) cũng có thể làm phá vỡ trạng thái cân bằng hóa lý của dung dịch.

Cơ sở vật lý của hiện tượng thoát khí CO₂ và sinh bọt

Khả năng hòa tan của khí CO₂ trong dung dịch nước đường tuân theo định luật Henry: nồng độ khí hòa tan trong chất lỏng tỷ lệ thuận với áp suất một phần của khí đó trên bề mặt chất lỏng (C = k · P).

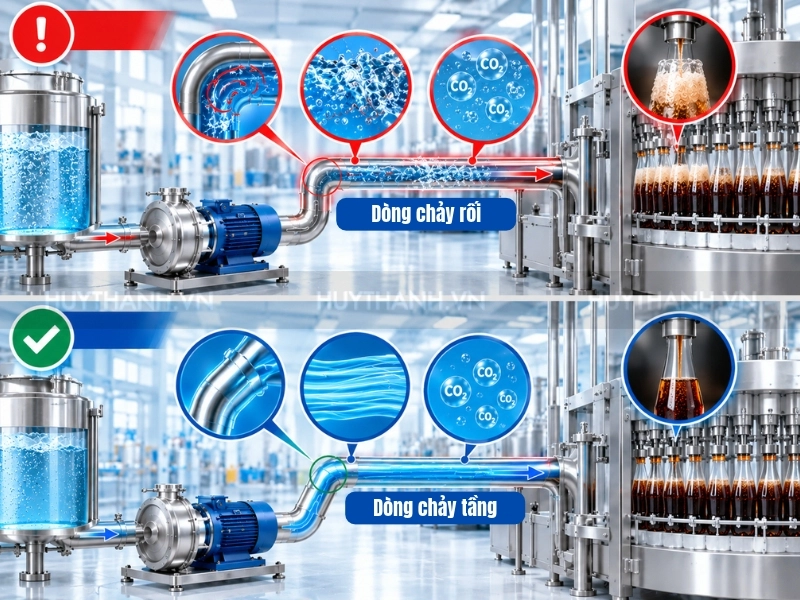

Trong quá trình luân chuyển, nếu buồng bơm sinh ra vùng áp suất thấp (chân cục bộ) hoặc tạo ra dòng chảy xoáy (turbulent flow) với số Reynolds (Re) vượt ngưỡng tới hạn, lực xé ma sát sẽ kích hoạt quá trình hình thành các mầm bọt khí (nucleation sites).

Khi các bọt khí vi mô này xuất hiện, chúng liên kết lại thành các mảng bọt lớn hơn, làm giảm mật độ chất lỏng và giải phóng CO₂ ra khỏi dung dịch trước khi chạm tới vòi chiết.

Tác động của bọt khí đến tốc độ chiết rót và độ chính xác định lượng

Sự hiện diện của bọt khí bên trong đường ống xả gây ra những hệ lụy trực tiếp đến hiệu suất của máy chiết rót định lượng:

• Sai số thể tích chiết rót: Bọt khí chiếm chỗ trong xi lanh hoặc thiết bị đo lưu lượng khối lượng (Mass Flow Meter), làm cho thể tích thực của nước ngọt nạp vào chai/lon bị thiếu hụt so với dung tích niêm yết.
• Trào bọt tại đầu vòi chiết: Khí CO₂ tự do bị nén dưới áp suất cao sẽ bùng phát mạnh mẽ ngay khi chiết vào môi trường áp suất khí quyển, gây ra hiện tượng tràn sản phẩm (boil-over), làm bẩn vỏ chai và tăng tỷ lệ hàng lỗi (reject rate).
• Sụt giảm tốc độ vận hành của dây chuyền: Để hạn chế trào bọt, người vận hành buộc phải giảm tốc độ của máy chiết rót, gây lãng phí năng lực sản xuất và gia tăng chi phí điện năng trên từng đơn vị sản phẩm.

Đánh giá toàn diện rủi ro sụt áp từ hệ thống bơm và đường ống

Hiện tượng sụt áp (pressure drop) là nguyên nhân hàng đầu khiến khí CO₂ thoát ra khỏi dung dịch. Việc đánh giá rủi ro này đòi hỏi phải rà soát tổng thể kiến trúc cơ lưu chất, từ cổng hút của máy bơm nước ngọt cho đến điểm phân phối tại van chiết.

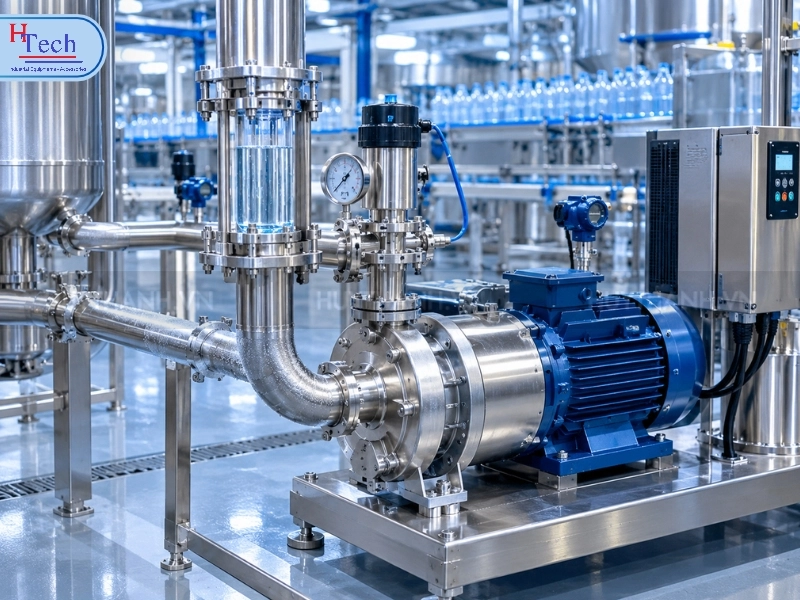

Biến thiên áp suất trên tuyến ống hút và tuyến ống đẩy

Đường ống hút là vị trí nhạy cảm nhất đối với sự ổn định của khí hòa tan. Nếu chiều cao hút thực tế (NPSHa) không đủ lớn so với chiều cao hút bắt buộc (NPSHr) của bơm, áp suất tại lối vào cánh bơm sẽ tụt xuống dưới áp suất bão hòa của CO₂, gây ra hiện tượng xâm thực (cavitation) kết hợp thoát khí nghiêm trọng. Trên tuyến ống đẩy, việc duy trì một mức áp suất đối kháng (backpressure) ổn định và liên tục là điều kiện tiên quyết để giữ CO₂ ở trạng thái hòa tan hoàn toàn.

Tổn thất áp suất cục bộ tại van, cút nối và đoạn thu hẹp

Mọi chi tiết làm gián đoạn đường dòng (streamline) đồng nhất đều đóng vai trò là một điểm sinh bọt khí. Các yếu tố cản trở dòng chảy bao gồm:

• Sử dụng cút nối góc gắt: Việc sử dụng cút vuông 90 độ làm gia tăng hệ số tổn thất cục bộ (K-factor), gây va đập dòng chảy và biến đổi vận tốc đột ngột.
• Sự thay đổi đường kính ống không tiêu chuẩn: Các đoạn thu hẹp hoặc mở rộng đường ống không vát côn smooth transition tạo ra các vùng ma sát lớn và cuộn xoáy ma sát.
• Van chặn không đạt chuẩn vi sinh: Các loại van có lòng van gồ ghề hoặc tạo khe hở đọng lưu chất sẽ hình thành các vùng sụt áp cục bộ khi dòng chảy đi qua.

Sự không đồng bộ giữa lưu lượng bơm và tốc độ máy chiết

Khi lưu lượng cấp từ máy bơm nước ngọt lớn hơn tốc độ tiêu thụ của máy chiết rót, áp suất trong đường ống sẽ gia tăng đột ngột. Ngược lại, nếu máy chiết tăng tốc mà bơm không kịp đáp ứng, áp suất đường ống sẽ tụt giảm sâu. Sự biến động áp suất tuần hoàn này tạo ra chuỗi xung lực thủy lực (hydraulic shocks), liên tục kích thích quá trình giải phóng khí CO₂.

Tiêu chí kỹ thuật khi chọn máy bơm nước ngọt cho dây chuyền sản xuất

Để giải quyết triệt để bài toán tạo bọt và mất khí CO₂, việc chọn lựa máy bơm nước ngọt phải dựa trên các thông số động lực học lưu chất khắt khe thay vì chỉ dựa vào lưu lượng và cột áp thông thường.

Kiểm soát vận tốc dòng chảy và tốc độ trượt

Nhằm bảo toàn cấu trúc hợp chất có gas, thiết bị bơm phải vận hành ở tốc độ quay thấp (thường dưới 1.450 rpm đối với bơm ly tâm hoặc dưới 400 rpm đối với bơm thể tích). Vận tốc dòng chảy lý tưởng trong đường ống dẫn nước ngọt có gas nên được duy trì ở dải 1.2 – 1.8 m/s. Việc giữ vận tốc dòng chảy trong khoảng này giúp duy trì trạng thái chảy tầng (laminar flow), hạ thấp tốc độ trượt (shear rate) và triệt tiêu các lực ma sát gây tách khí.

Chuẩn vi sinh vật liệu và độ nhám bề mặt

Chất lượng bề mặt kim loại ảnh hưởng trực tiếp đến khả năng hình thành mầm bọt khí và độ an toàn vệ sinh thực phẩm.

• Vật liệu chế tạo: Buồng bơm và các chi tiết tiếp xúc lưu chất bắt buộc phải chế tạo từ thép không gỉ austenitic cao cấp AISI 316L. Mác thép này chứa hàm lượng Carbon cực thấp và bổ sung Molybdenum, giúp kháng lại sự ăn mòn của axit xitric, axit cacbonic (H₂CO₃) và các hóa chất tẩy rửa.
• Chỉ số độ nhám bề mặt (Ra): Bề mặt bên trong buồng bơm phải qua xử lý đánh bóng điện hóa đạt Ra ≤ 0.4 µm – 0.8 µm. Bề mặt siêu phẳng loại bỏ hoàn toàn các lỗ xước vi mô – nơi bọt khí CO₂ thường tích tụ và phát triển.
• Chứng nhận an toàn: Thiết bị phải tuân thủ các quy chuẩn vi sinh nghiêm ngặt như 3-A Sanitary Standards, EHEDG và đáp ứng các tiêu chuẩn vật liệu tiếp xúc thực phẩm của FDA.

Năng lực duy trì áp suất duy trì hòa tan CO₂

Máy bơm nước ngọt được chọn phải có đường đặc tính Q-H phẳng, giúp lưu lượng duy trì ổn định ngay cả khi áp suất đối kháng từ máy chiết rót có sự thay đổi nhẹ. Ngoài ra, phớt cơ khí của bơm phải là loại phớt vi sinh đơn hoặc đôi có cơ chế làm mát, chịu được áp suất tĩnh cao mà không rò rỉ khí hay lưu chất ra môi trường ngoài.

Các dòng máy bơm vi sinh tối ưu cho công đoạn chiết rót nước ngọt

Mỗi chủng loại bơm vi sinh sở hữu nguyên lý động học thủy lực riêng biệt, đóng vai trò mắt xích chuyên biệt trong từng công đoạn từ chuẩn bị nguyên liệu, hòa tan CO₂ cho đến cấp liệu vòi chiết. Việc thay thế các dòng bơm tạo xung nhịp cơ học bằng những công nghệ bơm vi sinh tiên tiến giúp duy trì dòng chảy liên tục, triệt tiêu sự cố sinh bọt và bảo toàn tối đa hàm lượng CO₂ trong thành phẩm.

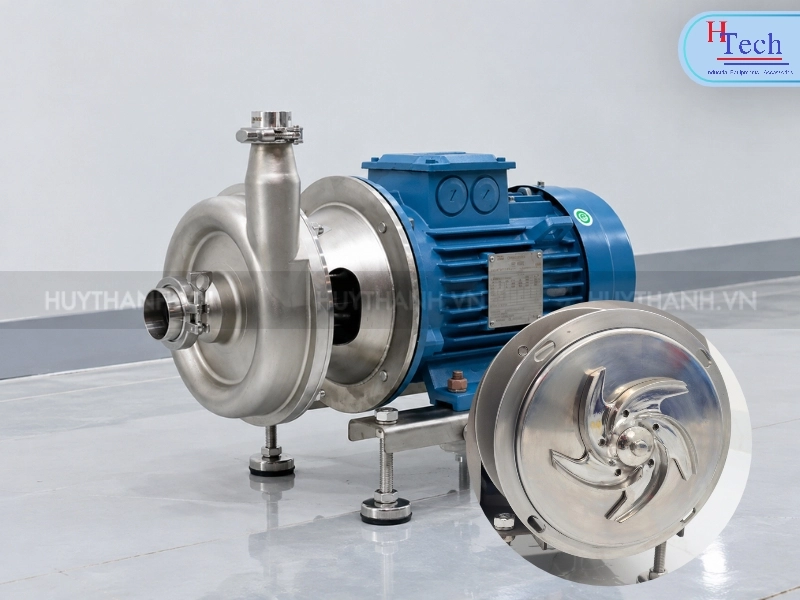

Bơm ly tâm vi sinh cánh hở

Bơm ly tâm vi sinh sở hữu thiết kế thủy lực chuyên biệt cho các công đoạn luân chuyển lưu chất độ nhớt thấp (<100 cP) với tốc độ dòng chảy lớn, thường được bố trí ở khâu cấp nước lọc tinh khiết, trung chuyển siro loãng và cấp liệu áp lực cho thiết bị hòa tan CO₂ (Carbo-cooler).

• Ưu điểm vận hành: Cấu trúc bánh công tác dạng cánh hở (open impeller) hoặc bán hở được gia công chính xác, giảm thiểu lực cản ma sát và lực trượt lên lưu chất. Cấu tạo buồng bơm nhẵn bóng (Ra ≤ 0.4 μm) không có điểm mù, hoàn toàn tương thích với các chu trình tự động xả rửa CIP/SIP ở nhiệt độ cao.
• Lưu ý kỹ thuật: Bánh công tác của bơm bắt buộc phải trải qua quá trình cân bằng động điện tử đạt tiêu chuẩn ISO 1940 nhằm triệt tiêu độ đảo trục. Sự rung lắc dù chỉ ở mức micromet cũng có thể sinh ra biến thiên áp suất cục bộ, kích hoạt hiện tượng tách khí CO₂ ngay tại cổng xả của bơm.

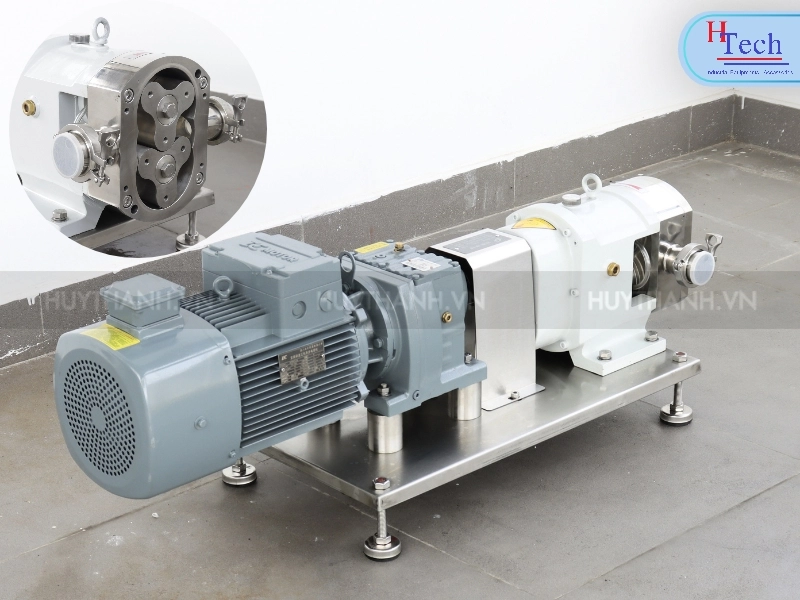

Bơm cánh khế vi sinh (Lobe pump)

Đối với khâu vận chuyển dung dịch nước ngọt đã bão hòa khí CO₂ hoặc các loại siro có độ nhớt trung bình đến cao (100 – 5.000 cP) tới máy chiết, bơm cánh khế là sự lựa chọn mang tính tiêu chuẩn của ngành thực phẩm và đồ uống.

• Cơ chế vận chuyển không cắt (Low-shear displacement): Bơm cánh khế vận hành dựa trên sự chuyển động ăn khớp đồng bộ nhưng tuyệt đối không tiếp xúc giữa hai trục cánh khía cơ khí. Dung dịch nước ngọt được bao bọc trong các khoang thể tích cố định và đẩy nhẹ nhàng về cổng xả, không bị xé nhỏ cấu trúc hay chịu lực ma sát nhiệt lớn.
• Năng lực duy trì áp suất và bảo toàn khí CO₂: Nhờ vận tốc quay rất thấp (thường điều khiển từ 100 – 400 rpm) kết hợp nguyên lý đẩy thể tích dương, bơm cánh khế giữ cho áp suất thủy tĩnh trong đường ống luôn ở trạng thái cân bằng. Điều này triệt tiêu hoàn toàn sự hình thành các mầm bọt khí (nucleation sites), đảm bảo nước ngọt chạm vòi chiết với độ bão hòa CO₂ nguyên vẹn.

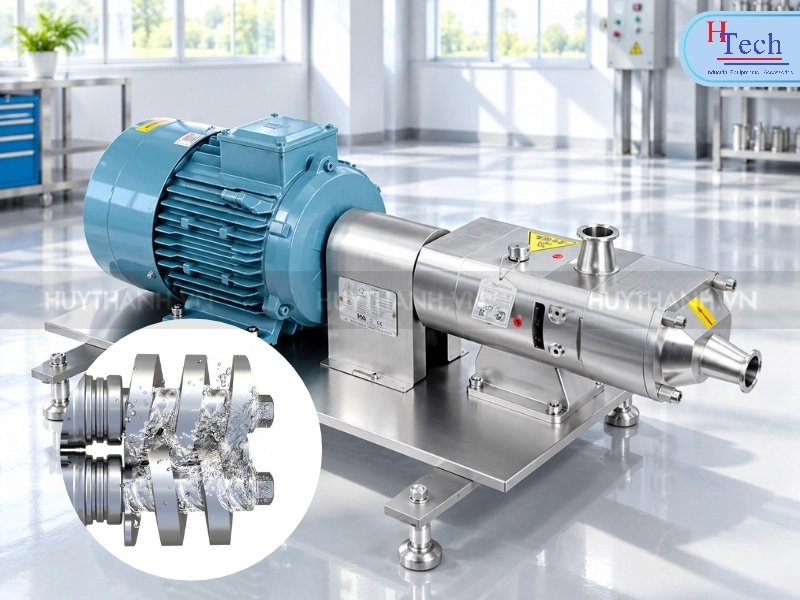

Bơm trục vít đôi vi sinh (Twin screw pump)

Để thay thế các dòng bơm màng khí nén dễ gây xung nhịp áp suất (pulsation) trong công đoạn trung chuyển siro đậm đặc, siro đường nồng độ cao (>65° Brix) hoặc dung dịch xả rửa, bơm trục vít đôi vi sinh (Twin screw pump) là giải pháp công nghệ hiện đại được ưu tiên hàng đầu.

• Khả năng vận hành đa nhiệm 2-trong-1 (Dual-duty performance): Thông qua hệ thống điều khiển biến tần VFD, bơm trục vít đôi có thể vận hành ở hai chế độ riêng biệt: quay ở tốc độ thấp (100 – 300 rpm) để chuyển giao êm ái siro đường độ nhớt cao và tăng tốc lên 1.000 – 1.500 rpm để bơm dung dịch xả rửa CIP với lưu lượng lớn mà không cần lắp đặt thêm bơm CIP phụ trợ.
• Dòng chảy phẳng mượt tuyệt đối và chuẩn vi sinh FDA: Sự ăn khớp hoàn hảo giữa hai trục vít song song tạo ra dòng chảy liên tục, không nhịp xung, triệt tiêu mọi nguy cơ tụt áp đột ngột gây thoát khí CO₂. Toàn bộ phần buồng bơm và trục vít chế tạo từ mác thép inox 316L, bề mặt xử lý điện hóa đạt Ra ≤ 0.4 μm, đáp ứng đầy đủ các chứng nhận vi sinh khắt khe như FDA, 3-A và EHEDG.

Biện pháp vận hành và kiểm tra giúp triệt tiêu hiện tượng tạo bọt

Bên cạnh việc lựa chọn đúng chủng loại máy bơm nước ngọt, quá trình vận hành thực tế tại nhà máy đòi hỏi sự tuân thủ nghiêm ngặt các thông số kỹ thuật môi trường. Để kiểm soát hiện tượng sinh bọt và duy trì dòng cấp liệu ổn định, đội ngũ kỹ sư vận hành cần rà soát định kỳ các điểm kỹ thuật sau:

• Khai thác tối đa hiệu quả làm lạnh (0°C – 4°C): Nhiệt độ lưu chất càng thấp, độ hòa tan của CO₂ càng cao. Cần đảm bảo dung dịch nước ngọt được làm lạnh xuống dải nhiệt độ tối ưu trước khi đi qua bơm vào máy chiết.
• Lắp đặt van duy trì áp suất (Backpressure Valve): Lắp đặt van vi sinh điều áp ngay sau đầu ra của máy bơm nước ngọt nhằm duy trì áp suất tối thiểu trong đường ống luôn cao hơn áp suất bão hòa của CO₂.
• Chuyển đổi phụ kiện đường ống sang co 45 độ vi sinh: Thay thế toàn bộ các cút vuông 90 độ bằng co 45 độ inox vi sinh chuẩn Ra ≤ 0.4 µm. Việc này giúp đường dòng chuyển hướng mềm mại, giảm tổn thất áp suất ma sát đến 60%.
• Tích hợp biến tần (VFD) điều khiển theo tín hiệu áp suất: Kết nối máy bơm với biến tần và cảm biến áp suất trên đường ống chiết. Khi máy chiết giảm tốc, biến tần sẽ hạ tốc độ quay của bơm một cách mượt mà, tránh gây tăng áp cục bộ.

Giải pháp tư vấn và cung cấp máy bơm nước ngọt vi sinh tại Huy Thành

Việc cấu hình một hệ thống bơm vi sinh đạt chuẩn cho dây chuyền nước giải khát đòi hỏi sự kết hợp giữa tri thức cơ lưu chất và kinh nghiệm thực chiến tại xưởng sản xuất. Huy Thành khẳng định vị thế đối tác tin cậy thông qua năng lực tư vấn chuyên sâu và hệ sinh thái sản phẩm chất lượng cao.

Để đội ngũ chuyên môn của Huy Thành đưa ra phương án tính toán chính xác nhất, doanh nghiệp cần chuẩn bị các dữ liệu đầu vào bao gồm:

• Thông số lưu chất: Tỷ lệ phối trộn CO₂ (đơn vị thể tích V/V hoặc g/L), độ nhớt của dung dịch, nồng độ đường (°Brix) và nhiệt độ vận hành thực tế.
• Yêu cầu thủy lực: Lưu lượng cấp liệu cực đại (Q_max), áp suất yêu cầu tại vòi chiết và sơ đồ mặt bằng không gian (Isometric layout) của tuyến ống.
• Phương thức CIP/SIP: Nhiệt độ tiệt trùng, nồng độ hóa chất xả rửa (NaOH, HNO₃) và áp suất xả rửa tối đa.

Huy Thành không đơn thuần cung cấp các thiết bị bơm rời rạc. Chúng tôi mang đến giải pháp toàn diện bao gồm các dòng bơm vi sinh từ thương hiệu Carten Pump kết hợp cùng hệ thống phụ kiện đường ống Carten Pipe chính hãng. Mọi sản phẩm do Huy Thành phân phối đều sở hữu đầy đủ chứng nhận CO, CQ, đáp ứng các tiêu chuẩn khắt khe nhất của ngành thực phẩm và đồ uống.

Hãy liên hệ ngay với Huy Thành để nhận tư vấn kỹ thuật trực tiếp và giải pháp báo giá tối ưu cho dây chuyền của bạn.
